厂房通风该如何设计
三面墙厂房通风设计
三面墙厂房通风设计一、引言三面墙厂房通风设计是指在厂房建筑中，通过合理的设计和布局，使空气能够自然流动，达到通风换气的目的。
良好的通风系统能够有效地改善室内空气质量，提供员工舒适的工作环境，同时也有助于排除有害气体和湿气，保证生产设备的正常运行。
二、设计原则在进行三面墙厂房通风设计时，需要遵循以下原则：1. 空气流动原理了解空气流动原理对于通风系统的设计至关重要。
空气会自然地从高压区域流向低压区域，因此设计中需要考虑空气流动的路径和方向。
2. 通风需求分析在设计之前，需要对厂房的通风需求进行分析。
这包括确定通风量、通风频率以及员工的舒适需求等。
3. 合理布局通过合理布局通风设备和通风口，能够使空气流动更加畅通。
同时，还需要考虑通风设备与生产设备之间的相互影响，避免产生干扰。
4. 能源效益通风系统的设计应该注重能源效益，尽量减少能源消耗。
可以考虑利用自然风力、太阳能等可再生能源，以降低运行成本。
三、通风系统设计1. 通风设备选择通风设备的选择应根据厂房的具体情况和通风需求进行。
常见的通风设备包括风机、排风扇、换气扇等。
根据不同的需求和空间布局，可以选择合适的设备进行组合使用。
2. 通风口布置通风口的布置应根据厂房的布局和通风需求进行合理设计。
通风口的位置应选择在高压区域，以便空气能够自然流动。
通风口的大小和数量也需要根据通风量的要求进行计算。
3. 通风路径设计通风路径的设计是通风系统设计的关键。
通风路径应尽量短且畅通，以减少空气流动的阻力。
在设计中，可以考虑设置通风通道，将通风口与通风设备相连，使空气能够顺畅地流动。
4. 控制系统设计通风系统的控制系统设计是确保通风效果的关键。
通过合理设置控制设备和传感器，可以实现自动控制和调节。
例如，根据室内温度和湿度的变化，自动调节通风设备的运行速度和通风口的开闭程度。
四、通风系统运行与维护1. 运行监测通风系统的运行情况需要进行监测和评估。
可以通过安装监测设备，实时监测室内空气质量、通风量等参数，并进行数据分析和处理。
厂房通风排烟设计
厂房通风排烟设计：当前在厂房自然通风设计中，应从以下向方面进行改进。
一、合理设计进、排气口面积。
厂房自然通风是利用厂房内外空气的温度差所形成的热压作用和室外空气流动时产生的风压作用，使厂房内外空气不断交换，形成自然通风。
但由于风压作用受自然条件限制，具有多变性，无风时即无风压作用，因此不宜作为厂房自然通风的动力考虑。
按照有关规定，在热加工厂房自然通风的设计计算中，仅考虑热压作用，风压作用只作为一项补充因素。
热加工车间在生产过程中，散发大量的余热和灰尘等污浊气体，恶化了厂房内部环境，必须通过有效地组织厂房自然通风，迅速排除余热和污浊气体而改善内环境质量。
当厂房高度和生产散热量为一定时，合理协调进、排气口面积，是提高厂房自然通风效果的关键所在。
在厂房自然通风设计中，必须合理协调进、排气口面积，力求进气口面积不小于或大于排气口面积，这应该是提高自然通风效果的极为重要和有效的技术措施。
然而。
在实际工程设计中，某些热加工主体厂房，由于缺乏精心的合理规划，造成公辅设施建筑和生活福利建筑，把主体厂房围得严严实实、水泄不通，使厂房失去了大片可开设进气口的宝贵位置，而厂房自然通风设计中。
又未认真进行研究推敲，只是迁就于既定的建筑设计现状，不管合理与否，消极的拼命加大天窗面积，将天窗高度加大至8m左右，结果导致进气口面积不足排气口面积的13，使厂房自然通风模式形成极不合理的状况．虽然为厂房自然通风天窗增加了大量建设投资，却未获取应有的通风效果，。
总之，厂房自然通风设计，绝对不能停留在只是根据既定的建筑布局，单纯的通过通风计算来决定天窗开口面积。
可以说这只是消极的设计。
积极的设计应该是认真地进行分析研究，反复试算、修改。
合理协调进、排气口面积，力求以低的经济投资，获取上佳的通风效果。
具体而言，就是在进行厂房自然通风设计时，首先要在满足通风量需要的前提下，力求取得较低的中和面位置，即争取将进风口面积集中开设在下部作业区范围内。
厂房自然通风的设计原则
厂房自然通风的设计原则
厂房自然通风的设计原则如下：
1. 方向性通风：在设计厂房布局时，应根据风向确定通风口和通风孔的位置，以使自然风能够有效地进入厂房内部，并形成流线型通风。
2. 增加通风口：在厂房的外墙和屋顶上设置足够数量和尺寸的通风口，以便空气能够自由流动。
通风口应均匀分布，避免出现死角。
3. 控制通风孔的大小：通风孔的大小应根据厂房的面积和使用情况进行合理设计。
通风孔过大会导致能量浪费，通风效果下降，而通风孔过小则会影响通风效果。
4. 考虑热空气的排放：针对热空气的大量产生，设计时应考虑设置烟囱或排烟设备，以便将热空气有效地排出。
5. 充分利用自然障碍物：在布局时，尽量利用建筑物周围的自然障碍物，如山地、河流等，制造自然的气流，以增加通风效果。
6. 综合考虑温度和湿度：在设计通风系统时，应考虑到厂房内外的温度和湿度差异，以便实现合理的通风控制，不仅要达到通风的目的，还要保证厂房内的温湿度舒适。
7. 避免噪音和污染：在选择通风设备和通风口位置时，应考虑
减少噪音和污染对周边环境的影响，采取相应的措施进行隔音和过滤。
8. 安全性考虑：在设计自然通风系统时，应考虑安全因素，确保通风系统的稳定性和可靠性，避免发生意外事故。
综上所述，厂房自然通风的设计原则包括方向性通风、增加通风口、控制通风孔大小、考虑热空气排放、利用自然障碍物、综合考虑温湿度、避免噪音和污染以及安全性考虑。
厂房自然通风安全措施
厂房自然通风安全措施一、合理设计通风口1.通风口的位置应合理安排，以确保空气流通。
一般情况下，通风口应设置在厂房的顶部或侧面，以充分利用自然风力。
2.通风口的大小应根据厂房的大小和高度来确定。
过大或过小的通风口都会影响通风效果。
二、确保通风设备正常运行1.厂房内应安装合适的通风设备，如排风扇、通风机等。
这些设备应定期进行检查和维护，以确保其正常运行。
2.当通风设备发生故障时，应及时进行维修，避免因设备故障导致通风不畅。
三、定期清理通风管道1.通风管道内部容易积聚灰尘和杂物，影响通风效果。
因此，应定期清理通风管道，保持畅通。
2.清理通风管道时，应使用合适的工具和清洁剂，避免对管道造成损坏。
四、避免过度通风1.过度通风会导致室内空气流动过快，不利于空气净化。
因此，应合理控制通风速度，以保持空气质量。
2.在过度通风的情况下，应关闭部分通风口或调整通风设备的运行速度，以降低通风速度。
五、安装安全装置1.在厂房的关键部位应安装安全装置，如防火门、防爆门等。
这些装置可以有效地减少安全风险。
2.安全装置应定期进行检查和维护，以确保其正常运行。
六、定期检查通风系统1.厂房应定期对通风系统进行检查，包括通风口、通风设备、通风管道等部件。
2.检查应由专业人员进行，以确保发现问题并及时处理。
七、保持室内外空气流通1.厂房内外的空气流通有助于提高空气质量。
因此，应保持门窗常开，以便空气流通。
2.在天气炎热或寒冷时，应注意调节门窗的开关情况，以保持适宜的室内温度。
厂房通风换气方案
厂房通风换气方案
厂房通风换气方案需要根据不同的工厂类型、工艺流程和环境要求进行设计。
一般来说，厂房通风换气主要分为自然通风和机械通风两种方式。
1.自然通风方案
自然通风是指利用气流的自然对流运动来实现通风换气的方式。
自然通风的优点是节约能源，无需电力消耗，稳定可靠，但缺点是通风效果受天气影响较大，无法精确控制通风量。
自然通风方案需要考虑以下因素：
(1)建筑结构：厂房建筑结构应考虑通风口的数量、位置和大小，保证气流的畅通。
(2)气流方向：预先确定气流方向，有效地控制空气流动，防止死角。
(3)通风口布置：通风口应合理布置，不影响厂房设备和工作区域。
(4)排风系统：对于需要排放有毒有害气体的工厂，需要设置排风系统，将有害物质排出厂房。
2.机械通风方案
机械通风是指通过机械设备来实现通风换气的方式。
机械通风的优点是通风效果稳定，可以精确控制通风量，但需要消耗电力。
机械通风方案需要考虑以下因素：
(1)通风机选择：根据厂房面积、高度和通风量要求来选择通风机型号，保证通风效果。
(2)管道布置：管道布置应合理，不影响厂房设备和工作区域。
(3)排风系统：对于需要排放有毒有害气体的工厂，需要设置排风系统，将有害物质排出厂房。
(4)控制系统：机械通风需要配备控制系统，可以实现通风量的精确控制，保证厂房内的空气质量达标。

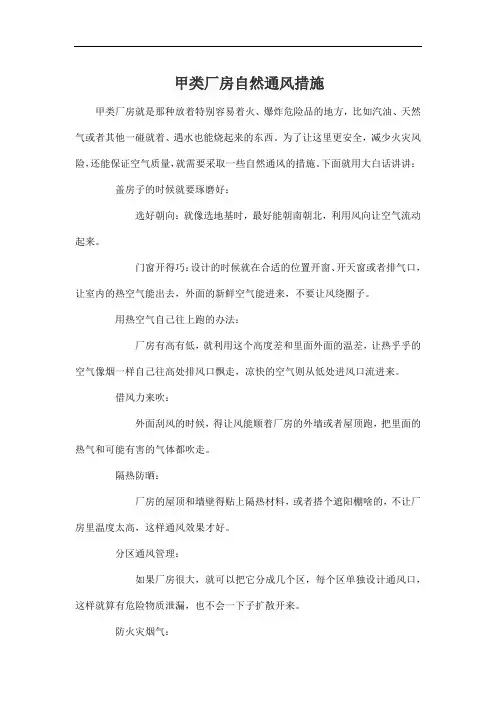

甲类厂房自然通风措施
甲类厂房自然通风措施
甲类厂房就是那种放着特别容易着火、爆炸危险品的地方，比如汽油、天然气或者其他一碰就着、遇水也能烧起来的东西。
为了让这里更安全，减少火灾风险，还能保证空气质量，就需要采取一些自然通风的措施。
下面就用大白话讲讲：盖房子的时候就要琢磨好：
选好朝向：就像选地基时，最好能朝南朝北，利用风向让空气流动起来。
门窗开得巧：设计的时候就在合适的位置开窗、开天窗或者排气口，让室内的热空气能出去，外面的新鲜空气能进来，不要让风绕圈子。
用热空气自己往上跑的办法：
厂房有高有低，就利用这个高度差和里面外面的温差，让热乎乎的空气像烟一样自己往高处排风口飘走，凉快的空气则从低处进风口流进来。
借风力来吹：
外面刮风的时候，得让风能顺着厂房的外墙或者屋顶跑，把里面的热气和可能有害的气体都吹走。
隔热防晒：
厂房的屋顶和墙壁得贴上隔热材料，或者搭个遮阳棚啥的，不让厂房里温度太高，这样通风效果才好。
分区通风管理：
如果厂房很大，就可以把它分成几个区，每个区单独设计通风口，这样就算有危险物质泄漏，也不会一下子扩散开来。
防火灾烟气：
要是万一不幸着火了，设计的通风系统得能尽快把浓烟排出去，避免工人吸入有毒烟雾，同时不能让火势通过通风系统扩大。
定期检查和保养：
就像家里定期检查电器一样，厂房的通风设施也得定期检查，看看通风口堵没堵，排风功能是不是正常，根据季节和天气变化，灵活调整通风策略。
最后提醒一下，甲类厂房的通风可不是小事，光靠自然通风很多时候可能不够保险，所以还需要加上机械通风系统和其他消防设施一起工作，一切都要按照国家规定的消防技术和防火规范来操作。
工业厂房通风设计标准
工业厂房通风设计标准《工业厂房通风设计标准：让空气“嗨”起来》嘿，你知道吗？在工业的庞大世界里，就如同超级英雄需要超能力一样，工业厂房也有着至关重要的“秘密武器”——通风设计标准！要是不重视这个标准，那厂房里的工人们可就像在闷热的蒸笼里工作一样，难受得不行呀！一、空气大挪移：合理的气流组织“让空气来一场华丽的舞蹈吧！”气流组织就像是一场精心编排的舞蹈表演，要让空气在厂房里有序地流动。
这可不像让一群孩子在操场上乱跑，而是要有条理、有计划。
就好比是一个优秀的指挥家，让各个乐器和谐共鸣。
通风系统要根据厂房的布局和工艺要求，合理地安排进风口和排风口的位置，让新鲜空气能够顺畅地进入，污浊空气能够快速地排出。
比如在一些产生有害气体的区域，要加强排风，就像给这个“捣蛋鬼”戴上一个紧箍咒，让它没法捣乱。
而在人员密集的区域，要保证足够的新风量，就像是给大家送上清新的氧气大餐，让大家精神饱满地工作。
二、通风大力士：足够的通风量“嘿，通风量可不能是小绵羊呀！”足够的通风量就像是一位强壮的大力士，能够扛起厂房里的空气重担。
如果通风量不足，那就好比是让一个小瘦子去搬大石头，肯定是力不从心啦！通风量要根据厂房的面积、人员数量、工艺设备等因素进行精确计算，不能多也不能少。
多了会造成能源浪费，少了又达不到通风效果。
就像给汽车加油一样，加得太多会浪费，加得太少又跑不动。
所以呀，要找到那个恰到好处的平衡点，让通风系统像超级跑车一样高效运行。
三、净化小天使：有效的空气净化“让空气变得像水晶一样纯净吧！”在工业厂房里，空气中可能会夹杂着各种灰尘、有害气体等“小恶魔”，这时候就需要净化小天使来帮忙啦！空气净化设备就像是一把神奇的扫帚，能够把这些“小恶魔”一扫而光。
可以采用过滤、吸附、催化等多种方法，就像是给空气做一场全方位的 SPA。
比如使用高效过滤器可以过滤掉细小的灰尘颗粒，就像一个细密的筛子，把杂质都筛出去。
而活性炭吸附剂则可以吸附有害气体，就像一个贪吃的小怪兽，把有害气体都吞进肚子里。
工业厂房通风设计
.
1
1.工业通风设计的要求和步骤
1.1工业通风设计的要求 将足够的新鲜空气有效地送到工作场所，保证生产和良 好的劳动条件 通风系统简单，风流稳定，易于管理，具有抗灾能力 发生事故时，风流易于控制，人员便于撤出 有符合规定的作业环境及安全监测系统或检测措施 通风系统的基建投资省，营运费用低、综合经济效益好
.
8
3.2集气罩需风量计算
密闭罩 : 教材 P 151
Q mb Q mb 1 Q mb 2
按截面风速计算
Q mb 3600
A 密闭罩截面积，
m2
A,m3 /h
垂直密闭罩面的平均风
速，
一般取 0 .25 0 .5 m / s
按换气次数计算 V 密闭罩容积，
Q mb 60 nV , m 3 / h m3
吸烟室 10次/小时 洗衣间 10－15次/小时
烫衣间 6次/小时 浴室（无窗） 7-10次/小时
配电室 3－4次/小时 电梯机房 8－15次/小时
蓄电池室 10－15次/小时 制冷空调机房 4-6次/小时
变电室 5－8次/小时 地下停车库 5-6次/小时
职工餐厅 27-55次/小时 锅炉房 10－15次/小时
.
34
5.1.1分区 防火分区 防烟分区
层高<6m，防烟分区建筑面积
≤500m2
防烟分区不得跨越防火分区
.
35
挡烟垂壁
.
36
.
37
5.1.2压入式机械通风防烟
.
38
5.1.3疏导排烟 自然排烟 抽出式机械通风排烟
.
39
走廊的机械排烟系统
.
40
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
厂房通风该如何设计
①厂房的自然通风设计就是提高厂房内环境质量的重要环节,组织好厂房内部的进、排气流,使厂房内获得应有的新鲜空气,并带走影响工人健康与产品质量的大量余热、污浊气流与有害气体。
当前在厂房自然通风设计中,应从以下向方面进行改进。
①①①①①①①合理设计进、排气口面积。
厂房自然通风就是利用厂房内外空气的温度差所形成的热压作用与室外空
气流动时产生的风压作用,使厂房内外空气不断交换,形成自然通风。
但由于风压作用受自然条件限制,具有多变性,无风时即无风压作用,因此不宜作为厂房自然通风的动力考虑。
按照有关规定,在热加工厂房自然通风的设计计算中,仅考虑热压作用,风压作用只作为一项补充因素。
热加工车间在生产过程中,散发大量的余热与灰尘等污浊气体,恶化了厂房内部环境,必须通过有效地组织厂房自然通风,迅速排除余热与污浊气体而改善内环境质量。
当厂房高度与生产散热量为一定时,合理协调进、排气口面积,就是提高厂房自然通风效果的关键所在。
①①在厂房自然通风设计中,必须合理协调进、排气口面积,力求进气口面积不小于或大于排气口面积,这应该就是提高自然通风效果的极为重要与有效的技术措施。
然而。
在实际工程设计中,某些热加工主体厂房,由于缺乏精心的合理规划,造成公辅设施建筑与生活福利建筑,把主体厂房围得严严实实、水泄不通,使厂房失去了大片可开设进气口的宝贵位置,而厂房自然通风设计中。
又未认真进行研究推敲,只就
是迁就于既定的建筑设计现状,不管合理与否,消极的拼命加大天窗面积,将天窗高度加大至8m左右,结果导致进气口面积不足排气口面积的13,使厂房自然通风模式形成极不合理的状况.虽然为厂房自然通风天窗增加了大量建设投资,却未获取应有的通风效果①①厂房自然通风设计,绝对不能停留在只就是根据既定的建筑布局,单纯的通过通风计算来决定天窗开口面积。
可以说这只就是消极的设计。
积极的设计应该就是认真地进行分析研究,反复试算、修改。
合理协调进、排气口面积,力求以最低的经济投资,获取最佳的通风效果。
具体而言,就就是在进行厂房自然通风设计时,首先要在满足通风量需要的前提下,力求取得较低的中与面位置,即争取将进风口面积集中开设在下部作业区范围内。
也就就是说,要尽最大努力将堵靠在厂房侧墙部位的辅助建筑移位,为进风口让出宝贵的下部侧墙面。
因某种原因实在搬不走的,则要将其下部架空,为主厂房留取进风口位置。
这样做表面上瞧出也许要多花一些投资,但与提高厂房内环境质量相比就是值得的。
而且即使在经济上,最终也不见得多花钱。
因为如果堵塞了厂房进气口,造成F1与F2的比例失调,中与面位置提高,势必显著降低排气压力而导致天窗面积大增,而抬高天窗所花费的投资,完全有可能高于辅助建筑下部架空的投资。
二、要想法克服进气短流问题。
所谓进气短流,系指由进气口进入厂房内的新鲜空气,在未进入作业区范围之前,就已经被加热而上升至天窗排气口排出室外的现象。
显而易见,这样的进气,没有起到提高作业区空气质量与改善作业区热环境的作用。
因此,为提高厂房自然通风效果,应尽量避免
这种进气短流的现象。
①①前面所述的高侧窗进气,即会造成进气短流现象。
除了上述特殊情况之下不得已而为之的原因之外,一般情况下就是应该尽量避免的。
因为花费较多的投资,设置大面积的高侧窗,而又发挥不了应有的作用就是得不偿失的。
这也就说:通常设置在厂房吊车轨面以上的高侧窗,没有必要设计为开启窗,采用造价低廉的固定式采光带即可。
但就是考虑到吊车检修时操作人员的换气需要,尚须每隔一定距离在该采光带上设置一个换气口。
当然,在某种情况下,为节省投资起见,有时自然通风设计将高侧窗作为排气口考虑,此种情况下当然需做成开启式窗。
但为了避免因风压作用大于热压作用时出现倒灌现象,而扰乱了厂房的自然通风组织、恶化了室内环境,因此当设计采用高侧窗作为排气口时,必须像避风天窗一样,设置挡风板装置。
造成厂房进气短流现象的因素有多种,因此在进行自然通风设计中,应仔细分析、对症下药、采取有效措施,尽量避免出现这种现象。
比如当厂房内的热源布置靠近厂房外墙侧时,进气必然出现短流现象,此种情况下最好的解决办法就是改变厂房布置,但有时较为难办,只有采取在热源间断部位多开窗、开大窗,某种情况下,即使较高位置也应开窗,以弥补进气短流所造成的损失。
①①对多跨热加工厂房的自然通风设计,必须采取有效的措施在大型钢铁企业中,有一些多跨热加工厂房,如热轧带钢厂的热卷库、热轧型钢厂的冷床区等等。
这类厂房内不但散热量很大,而且就是多跨,有的厂房宽度竟达150m以上。
因此就是厂房自然通风设计中的老大难。
由于厂房很宽,仅靠两侧外墙进气,不但进气口面积无法满足要求,而且进气
深度也远远无法达到。
对于厂房中部而言,无可避免地将形成全面进气短流。
此种情况下,如果不采取有效措施,只就是勉强通过自然通风计算求得天窗面积,再多的天窗也难以满足要求。
必须广开思路、另辟新径,采取有效措施,才就是自然通风设计的出路。
①①不应忽视冷加工厂房的通风换气问题在厂房自然通风设计中,存在一个误区,即一提到自然通风,就只就是与热车间有关的事情。
因冷加工厂房内不散发余热或仅散发很小的热量,使当前按热压作用进行自然通风设计计算的,失去了依据。
因而也就很少有人问津冷加工厂房的通风换气问题。
笔者曾对我国南方地区的一些冷加工厂房的夏季室内热环境,做过专门调查。
调查中发现,重庆、武汉、湖南、太原等夏季气温较高地区的绝大多数冷加工厂房的夏季室内热环境质量很差。
尽管厂房内散发的生产余热很小,但由于屋面辐射热与通风换气不良,导致闷热难当,且油污气味令人难忍。
工人叫苦连天,普遍反映有头晕、烦燥、厌食等症状。
而屋顶设置了采光天窗的厂房,由于部分玻璃窗扇为开启状态,起到通风换气作用,其室内热环境明显要好得多。
因此,对于南方地区及北方夏热地区的冷加工厂房,除了必须设置屋面隔热层之外,设计上还必须创造良好的通风换气条件。
两跨及以下厂房,可以利用高侧窗进行通风换气,多跨厂房则必须结合采光需要,设置足够的天窗,以解决通风换气及采光问题。
对于规模较小的厂房,亦可采取设置通风屋脊的办法来解决通风换气问题。
因为就是冷加工厂房而忽视通风换气的设计就是不可取的。
①①必须注意解决通风天窗的飘雨问题近些年来,屡屡出现通风排气天窗严重飘雨
的问题,给生产造成一定的损失。
厂房自然通风设计,解决了厂房的通风排气问题,却带来了飘雨的弊端,这就是厂房使用功能所不能接受的。
因此,设计中必须认真予以解决。
目前一般常用的就是矩形通风天窗。
在以往的设计中,矩形通风天窗或在天窗垂直口设挡雨板,或在天窗水平口设挡雨片,其中在水平口设挡雨片的做法,无论通风效果或防飘雨效果,均优于前者,所以在工业厂房中应用比较广泛。
从直观道理上讲,这种构造的天窗就是可以做到直线封闭挡住任何角度的飘雨,但实际上这只就是对直线雨而言,当风雨受到某种阻力后,会形成变异的涡流风雨,此时其飘雨角可能出现0。
角,甚至会出现负角度现象,即风雨呈弧线上飘。
此种情况下,这种天窗的飘雨就就是不可避免的了。
某大型厂的厂房设计即采用了这种类型的通风天窗,在当地的一次特大风雨中,由于风雨受山阻挡之后,局部形成变异的涡流风雨,导致天窗严重飘雨,反映十分强烈。
因此,这种类型的矩形通风天窗,只能用于排风量要求大、对防飘雨要求不严或无大风雨地区的工业厂房。
①①注意事项①①①为此,建议可按下述原则进行设计及构造:①(1)将高侧排风窗的位置设在紧靠厂房的檐口部位,排风窗上部严禁留有实墙面,避免产生涡流而导致飘雨。
①(2)将高侧排风窗的垂直挡风板加高,设计成象全封闭式矩形通风天窗的挡风板一样,挡风板上部折向屋面成倾斜状,以防止任何角度的飘雨。
①(3)在高侧排风窗下口部位的墙面与垂直挡风板之间,增设水平遮风板,且不留设排雨水的缝隙。
这样一方面可避免风雨由缝隙灌入厂房内,另一方面还可避免大量带尘雨水由缝隙下泻污染墙面及下部侧窗,对厂区
外环境不利。
建议设置水落管,做有组织排水处理。
近些年来,通风天窗出现的类型较多,除上述几种类型外,常用的还有横向天窗、井式天窗、球形天窗等。
其中球形天窗亦属全封闭式的,不会产生飘雨现象;其她几种类型天窗飘雨的部位及原因与矩形天窗类似,故均可参照本文前述的分析及改进原则予以治理。
①。
