《工程材料学》复习题
工程材料考试复习 试卷 (及答案)
工程材料考试复习 试卷 （及答案）-----------------------------------------------------第一章-------------------------------------------------------- 1：注释下列机械性能指标E 、 σb 、 σ-1、 HB 、HRC 、HRT 、 δ 、Ψ、 αK 、K IC 。
E : 弹性模量（刚度），它的大小可衡量材料变形的难易程度；刚度大，不易变形，刚度小，容易变形。
E=σp/ ε。
σb ：抗拉强度：外力作用下，材料抵抗变形与断裂的能力（单位MPa ）。
σp =Pp/S MPa 。
σ-1 ：光滑对称弯曲疲劳强度，零件在交变载荷下，即使应力低于屈服极限强度，但经过一定循环周次后仍会发生断裂。
在某一循环应力作用下，零件永远（长时间）不会断裂，该应力被称为疲劳强度。
（单位MPa ）。
HB ：布式硬度代号。
如200HBW5 /7500 /10表示用直径为5mm 硬质合金钢球作压头，载荷7500N ，加载保持时间10s 所测试的布式硬度值，即：HRC ：洛式硬度代号。
HRT ：表面硬度代号，主要用于极薄工件与表层测试测试，方法类似洛式硬度（初载与总载较小）。
δ 延伸率；δ =(L K -L 0）/L 0×100% L 0—试样原始长度；L K —试样拉断时长度 Ψ 断面收缩率。
Ψ=(F 0-F K )/F 0 ×100% F 0 —试样原始截面积；F K —试样拉断时截面积。
δ与ψ都是塑性的指标，其值大塑性好，反之塑性差。
αK 冲击韧性：材料抵抗冲击载荷的能力，测试标准： 夏式： αK （单位J ）英、美、日等国家使用。
梅式： αK （单位J/ cm2 ）K IC 断裂韧性： Y ：系数。
σ：加载应力。
a ：裂纹半长。
即零件内部固有长为2a 裂纹，载荷为σ时，零件应力强度因子为KI 。
工程材料复习题目
复习题第一篇工程材料一、判断题（对的在题前的括号中打“√”，错的打“×”，每题１分）（）1、金属结晶时，冷却速度越快，则晶粒越细。
()（）2、碳溶解在α-Fe中所形成的间隙固溶体称为奥氏体。
()（）3、奥氏体的晶粒大小除了与加热温度和保温时间有关外，还与奥氏体中碳的质量分数及合金元素的质量分数有关。
()（）4、马氏体的硬度主要取决于马氏体中的碳的质量分数量。
()（）5、固溶强化是指因形成固溶体而引起合金强度、硬度升高的现象。
()（）6、奥氏体的碳的质量分数愈高，淬火后残余奥氏体的量愈多。
()（）7、高合金钢既具有良好的淬透性，也具有良好的淬硬性。
()（）8、同一钢材在相同加热条件下水淬比油淬的淬透性好。
()（）9、感应加热时的淬硬层深度主要取决于电流频率。
频率愈高，则淬硬层愈浅。
() （）10、钢的表面淬火和表面化学热处理，本质上都是为了改变表面的成分和组织，从而提高其表面性能。
()（）11、高速钢需要反复锻造是因为硬度高不易成形。
（）12、钢的含碳量越高，则其淬火加热温度便越高。
（）13、金属多晶体是由许多内部晶格位向相同，而相互间位向不同的小晶体组成的。
（）14、因为单晶体具有各向异性的特征，所以实际应用的金属晶体在各个方向上的性能也是不相同的。
（）15、金属面心立方晶格的致密度比体心立方晶格的致密高。
（）16、纯铁加热到912℃将发生α-Fe向γ-Fe的转变，体积会发生膨胀。
（）17、晶胞是从晶格中任意截取的一个小单元。
（）18、在其它条件相同时，金属模浇注的铸件晶粒比砂模浇注的铸件晶粒更细。
（）19、在其它条件相同时，高温浇注的铸件晶粒比低温浇注的铸件晶粒更细。
（）20、在其它条件相同时，铸成薄件的晶粒比铸成厚件的晶粒更细。
（）21、在其它条件相同时，浇注时采用振动的铸件晶粒比不采用振动的铸件晶粒更细。
（）22、铸造合金常用共晶或接近共晶成分的合金，要进行塑性变形的合金常用具有单相固溶体成分的合金。
工程材料学期末考试复习题及参考答案-高起本
《工程材料学》复习题一、选择题1、球化退火目的是使（）中的二次渗碳体转化为球状。
A. 共析钢B. 过共析钢C. 亚共析钢D. 共晶生铁2、位错是一种（）。
A. 点缺陷B. 线缺陷C. 面缺陷D. 体缺陷3、齿轮用20CrMnTi钢渗碳后的最终热处理为（）。
A. 完全退火B. 正火C. 淬火+高温回火D. 淬火+低温回火4、下列哪一种淬火介质引起的材料组织应力小（）。
A 油B 自来水C 食盐水溶液D NaOH溶液5、下列不是单晶体特征的是（）。
A. 固定熔点B. 原子（分子）三维周期排列C. 各向异性D.各向同性6、GCr15钢中含铬量为（）。
A. 15%B. 1.5%C. 0.15%D. 0.015%7、共析钢在奥氏体的连续冷却转变产物中，不可能出现的组织是（）。
A 珠光体B 贝氏体C 马氏体 C索氏体8、下列哪种组织的塑性最好（）。
A 马氏体B 珠光体C 铁素体D 渗碳体9、珠光体刚刚转化为奥氏体的晶粒度是（）。
A. 起始晶粒度B. 本质晶粒度C. 原始晶粒度D. 实际晶粒度C呈片层状分布的组织是：（）10、F与Fe3A. 上贝氏体B. 索氏体C. 下贝氏体D. 高温莱氏体11、奥氏体的最大溶碳量为（）A、0.77％B、4.3％C、0.0218％D、2.11％12、高温莱氏体是由（）组成的机械混合物。
A、珠光体+铁素体B、奥氏体+珠光体C、奥氏体+渗碳体D、奥氏体+铁素体13、实际晶体的线缺陷表现为（）。
A、空位和间隙原子；B、位错；C、晶界；D、亚晶界14、已知钨的熔点是3380℃，在1000℃对其进行压力加工，该加工属于（）。
A、热加工B、冷加工C、不是热加工或冷加工D、无法确定15、下面哪个碳含量是调质钢的碳含量成分（）A、<0.1%B、0.8~1.0%C、0.4~0.6%D、>1.0%16、铁素体是碳溶于α－Fe中形成的（）固溶体。
A．过饱和 B．间隙 C．有序D．置换17、马氏体硬度主要取决于（）。
复习材料 工程材料学学期期末考试试题及详解答案
工程材料学学期期末考试试题(A)及详解答案共6 页第1 页5. 杠杆定律只适用于两相区。
( )6. 金属晶体中，原子排列最紧密的晶面间的距离最小，结合力大，所以这些晶面间难以发生( )7. 共析转变时温度不变，且三相的成分也是确定的。
( )8. 热加工与冷加工的主要区别在于是否对变形金属加热。
( )9. 过共析钢为消除网状渗碳体应进行正火处理。
( )10. 可锻铸铁能够进行锻造。
（ ） 1．×， 2．√， 3．×， 4．×， 5．√， 6．×， 7．√， 8．×， 9．√， 10．×四、简答题（每小题5分,共20分）1． 在图1中分别画出纯铁的)011(、)111(晶面和]011[、]111[晶向。
并指出在室温下对纯铁伸试验时，滑移将沿以上的哪个晶面及晶向进行？图1纯铁在室温下为体心立方晶体结构，滑移系为{110}×＜111＞，所以应该沿上述)011(晶面的11[滑移。
共 6 页 第 6 页南 京 航 空 航 天 大 学 共 5 页 第 1 页 六、某工厂仓库积压了许多退火状态的碳钢，由于钢材混杂，不知道钢的化学成分，现找出其中一根，经金相分析后，发现其组织为珠光体+铁素体，其中铁素体占 80% ，回答以下问题：（每小题4分,共12分） ① 求该钢的含碳量；② 计算该钢组织中各相组分的相对百分含量；③ 画出其组织示意图，并于图中标出各组织组分的名称。
解：根据珠光体含量求出该碳钢室温下的含碳量： 室温下铁素体的含碳量可忽略不计，而珠光体的含碳量为0.77%，因此： 含碳量C=0.77%×20%=0.154% ④ 该碳钢室温下的相组成为F+Fe 3C F=(6.69-0.154)/6.69=97.7% Fe 3C=1-F=2.3%七、车床主轴要求轴颈部位的硬度为56~58HRC ，其余地方的硬度为20~24HRC ，制订的加工工艺路线如下：锻造 → 正火 → 机加工 → 轴颈表面淬火 → 低温回火 → 磨削。
工程材料学考试卷及答案
《工程材料学》考试题一、填空题：（每小题1分，共15分）1、组成物质的质点（原子、离子或分子）间的相互作用力称为结合键，主要有共价键、离子键、金属键和分子键四种。
2、距液固界面距离越远，液相的温度越高的温度分布是正温度梯度；距液固界面距离越远，液相的温度越低的温度分布是负温度梯度。
3、随着变形量的增加，晶体的强度、硬度提高，塑性、韧性下降，这种现象称为加工硬化。
4、根据石墨的形态分类，铸铁可分为灰铸铁（石墨为片状）、可锻铸铁（石墨为团絮状）、球墨铸铁（石墨为球状）、蠕墨铸铁（石墨为蠕虫状）5、按照含碳量高低，钢可以分为低碳钢（Wc≤0.3%）、中碳钢（0.3%<Wc<0.6%）、高碳钢（Wc≥0.6%）；根据合金元素总量的多少，钢可以分为低合金钢（Wme≤5%）、中合金钢（5%<Wme<10%）、高合金钢（Wme≥10%）。
6、随着回火温度的升高，钢的强度、硬度不断降低，塑性、韧性不断提高。
7、钢的淬透性是指钢在淬火时获得马氏体的能力，钢的淬透性大小用规定条件下淬火获得的淬透层深度来表示，淬透层越深，其淬透性越好。
8、钢在固态加热、保温和冷却过程中，会发生一系列组织结构的转变，这种发生组织转变所对应的温度称为相变温度或临界点。
9、冷变形金属在加热时，回复和再结晶的驱动力是储存能或畸变能，晶粒长大的驱动力是界面能。
10、面心立方的原子密排面为（111），密排方向为[110]。
11、任何一种物质的结晶过程都是由晶核形成和晶核长大两个基本过程组成。
12、合金组元通过相互溶解形成的一种成分及性能均匀、结构与组元之一相同的固相，称为固溶体。
合金组元相互作用形成晶格类型和特征完全不同于任一组元的新相，称为中间相或金属化合物。
13、金属的塑性变形主要是由位错运动引起的，因此，阻碍位错运动是强化金属的主要途径。
14、晶体的物理性质表现为各向异性，有固定的熔点；非晶体的物理性质表现为各向同性，没有固定的熔点。

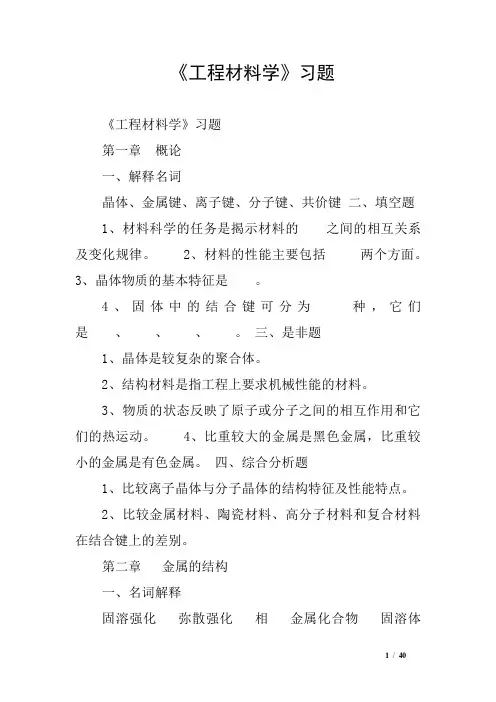

《工程材料学》习题
《工程材料学》习题《工程材料学》习题第一章概论一、解释名词晶体、金属键、离子键、分子键、共价键二、填空题 1、材料科学的任务是揭示材料的之间的相互关系及变化规律。
2、材料的性能主要包括两个方面。
3、晶体物质的基本特征是。
4、固体中的结合键可分为种，它们是、、、。
三、是非题1、晶体是较复杂的聚合体。
2、结构材料是指工程上要求机械性能的材料。
3、物质的状态反映了原子或分子之间的相互作用和它们的热运动。
4、比重较大的金属是黑色金属，比重较小的金属是有色金属。
四、综合分析题1、比较离子晶体与分子晶体的结构特征及性能特点。
2、比较金属材料、陶瓷材料、高分子材料和复合材料在结合键上的差别。
第二章金属的结构一、名词解释固溶强化弥散强化相金属化合物固溶体二、是非题1、金属化合物相与固溶体相的本质区别在于前者的硬度高、脆性大。
2、于溶质原子对位错运动具有阻碍作用，因此造成固溶体合金的强度、硬度提高。
3、固溶体的强度、硬度一定比溶剂金属的强度、硬度高。
三、选择题1、固溶体合金在结晶时a)不发生共晶转变b)要发生共晶转变c)必然有二次相析出 d)多数要发生共析转变 2、二元合金中，铸造性能最好的合金是：a)固溶体合金b)共晶合金c)共析合金d)包晶成分合金 3、同素异构转变伴随着体积的变化，其主要原因是： a)晶粒尺寸发生变化b)过冷度发生变化c)致密度发生变化d)晶粒长大速度发生变化 4、二元合金中，压力加工性能最好的合金是a)固溶体合金b)共晶合金c)共析合金d)包晶成分合金四、填空题1、强化金属材料的基本方法：、和。
合金的两大基本相是和，其本质区别是。
第三章金属的结晶一、解释名词疲劳强度、组织、过冷度、晶格、变质处理、晶体结构、晶体二、是非题1、金属结晶的必要条件是快冷。
2、细晶粒金属的强度高但塑性差。
3、凡是液体凝固成固体的过程都是结晶过程。
4、金属的晶界是面缺陷。
晶粒越细，晶界越多，金属的性能越差。
5、纯金属的实际结晶温度与其冷却速度有关。
《工程材料学》习题
《工程材料学》习题第一章概论一、解释名词晶体、金属键、离子键、分子键、共价键二、填空题1、材料科学的任务是揭示材料的之间的相互关系及变化规律。
2、材料的性能主要包括两个方面。
3、晶体物质的基本特征是。
4、固体中的结合键可分为种，它们是、、、。
三、是非题1、晶体是较复杂的聚合体。
2、结构材料是指工程上要求机械性能的材料。
3、物质的状态反映了原子或分子之间的相互作用和它们的热运动。
4、比重较大的金属是黑色金属，比重较小的金属是有色金属。
四、综合分析题1、比较离子晶体与分子晶体的结构特征及性能特点。
2、比较金属材料、陶瓷材料、高分子材料和复合材料在结合键上的差别。
第二章金属的结构一、名词解释固溶强化弥散强化相金属化合物固溶体二、是非题1、金属化合物相与固溶体相的本质区别在于前者的硬度高、脆性大。
2、由于溶质原子对位错运动具有阻碍作用，因此造成固溶体合金的强度、硬度提高。
3、固溶体的强度、硬度一定比溶剂金属的强度、硬度高。
三、选择题1、固溶体合金在结晶时a)不发生共晶转变 b)要发生共晶转变c)必然有二次相析出 d)多数要发生共析转变2、二元合金中，铸造性能最好的合金是：a)固溶体合金 b)共晶合金 c)共析合金 d)包晶成分合金3、同素异构转变伴随着体积的变化，其主要原因是：a)晶粒尺寸发生变化 b)过冷度发生变化c)致密度发生变化 d)晶粒长大速度发生变化4、二元合金中，压力加工性能最好的合金是a)固溶体合金 b)共晶合金 c)共析合金 d)包晶成分合金四、填空题1、强化金属材料的基本方法：、和。
合金的两大基本相是和，其本质区别是。
第三章金属的结晶一、解释名词疲劳强度、组织、过冷度、晶格、变质处理、晶体结构、晶体二、是非题1、金属结晶的必要条件是快冷。
2、细晶粒金属的强度高但塑性差。
3、凡是由液体凝固成固体的过程都是结晶过程。
4、金属的晶界是面缺陷。
晶粒越细，晶界越多，金属的性能越差。
5、纯金属的实际结晶温度与其冷却速度有关。
工程材料学总复习题与答案
习题与思考题淬透性：钢在淬火时获得的淬硬层深度称为钢的淬透性，其高低用规定条件下的淬硬层深度来表示淬硬性：指钢淬火后所能达到的最高硬度，即硬化能力相：金属或合金中，凡成分相同、结构相同，并与其它部分有晶只界分开的均匀组成部分称为相组织：显微组织实质是指在显微镜下观察到的各相晶粒的形态、数量、大小和分布的组合。
组织应力：由于工件内外温差而引起的奥氏体（γ或A）向马氏体（M）转变时间不一致而产生的应力热应力：由于工件内外温差而引起的胀缩不均匀而产生的应力过热：由于加热温度过高而使奥氏体晶粒长大的现象过烧：由于加热温度过高而使奥氏体晶粒局部熔化或氧化的现象回火脆性：在某些温度范围内回火时，会出现冲击韧性下降的现象，称为回火脆性回火稳定性：又叫耐回火性，即淬火钢在回炎过程中抵抗硬度下降的能力。
马氏体：碳在α-Fe中的过饱和固溶体称为马氏体。
回火马氏体：在回火时，从马氏体中析出的ε-碳化物以细片状分布在马氏体基础上的组织称为回火马氏体。
本质晶粒度：钢在加热时奥氏体晶粒的长大倾向称为本质晶粒度实际晶粒度：在给定温度下奥氏体的晶粒度称为实际晶粒度，它直接影响钢的性能。
化学热处理：将工件置于待定介质中加热保温，使介质中活性原子渗入工件表层，从而改变工件表层化学成分与组织，进而改变其性能的热处理工艺。
表面淬火：：指在不改变钢的化学成分及心部组织的情况下，利用快速加热将表面奥氏休化后进行淬火以强化零件表面的热处理方法。
(二)填空题3．20CrMnTi，Cr，Mn的主要作用是提高淬透性，Ti的主要作用是细化晶粒，热处理工艺是渗碳后直接淬火，再低温回火。
4．W18Cr4V, W的主要作用是保证钢的热硬性，Cr的主要作用是提高淬透性，V的主要作用是提高耐磨性。
热处理工艺是球化退火+淬火+低温回火，最后组织是回火马氏体、细粒碳化物、少量残余奥氏体。
5．0Crl8Ni9Ti是奥氏体型不锈钢，Cr，Ni和Ti的作用分别是提高基体电极电位、获得奥氏体组织，提高耐蚀性、避免晶间贫铬和减轻晶间腐蚀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《工程材料学》复习题一、名词解释1、硬度，2、铁素体，3、枝晶偏析，4、过冷奥氏体，5、固溶体，6、再结晶7、相8、非自发形核9、枝晶偏析10、共晶反应11、淬硬性12、硬度二、填空题．工程上常用的硬度主要有、、三种。
2. α－Fｅ的晶格类型分别属于晶格，可有个铁原子构成。
3. 铁碳合金固态基本相结构包括，固溶体型、。
4. 金属冷塑性变形后产生内应力，一般可以分为：、、。
若完全消除加工硬化，其加热温度应高于温度。
C相图中GS线是指临界温度线，工程上也5. Fe－Fe3称作线，S点是指、C点是指、E点是指、G点是指。
6. 珠光体是和组成的两相机械混合物。
7. 根据回火温度计对淬火钢的力学性能要求，一般将回火分为三类：、、。
8. 按钢化学成分进行分类，碳素钢又可分为三类：、、。
渗碳钢又可分为：和两类。
9. 过冷奥氏体不同等温下其转变产物不同，可以分为三种类型：、、。
10、体心立方和面心立方晶格中，单位晶胞的原子数分别是___________和___________。
11、按照几何特性，金属晶体中的主要缺陷有： ___________、___________和、___________。
12、亚共晶白口铸铁的室温组织为___________、___________ 和 ___________。
13、工程中常用的特殊性能钢有_________、_________、_________。
14、合金元素对铝的强化作用主要表现为___________、___________和__________。
15、40CrMn所代表的含义：40___________、Cr___________、Mn___________。
16、过冷奥氏体等温转变过程中，中温转变产物有：___________、__________。
17、液态金属总是在过冷的条件下结晶，其冷却速度越快，则形核率越 _________，结晶后的晶粒便越_________，其强度越________，塑性和韧性越__________。
18、钢的质量是按和的含量高低进行分类的。
19、体心立方、面心立方及密排六方晶格的主要滑移系数目分别是___________、___________、___________。
三、选择题1、奥氏体的最大溶碳量为（）A、0.77％B、4.3％C、0.0218％D、2.11％2、高温莱氏体是由（）组成的机械混合物。
A、珠光体+铁素体B、奥氏体+珠光体C、奥氏体+渗碳体D、奥氏体+铁素体3、下面哪个碳含量是调质钢的碳含量成分（）A、<0.1%B、0.8~1.0%C、0.4~0.6%D、>1.0%4、马氏体硬度主要取决于（）。
A、合金元素含量B、碳元素含量C、冷速D、杂质元素的含量5、调质处理是指钢件淬火后再进行（）A、低温回火B、中温回火C、高温回火D、时效处理6、下列指标均属于材料的力学性能的是（）。
A、强度、硬度、塑性、压力加工性B、强度、硬度、塑性、切削加工性C、强度、硬度、塑性、密度D、强度、硬度、塑性、韧性7、金属在冷变形过程后进行机加工，一般都需要在其中增加退火，其目的是（）。
A、消除网状组织B、消除加工硬化C、消除流线D、消除偏析组织8、在实际生产中，细化铸造金属晶粒的主要措施是（）。
A．降低金属的过冷度和变质处理 B．降低金属的过冷度和调质处理C．提高金属的过冷度和调质处理 D．提高金属的过冷度和变质处理9、共晶反应是（）。
A．一种液相同时转变为二种固相 B．一种固相同时转变为二种固相C．二种固相同时转变为一种固相 D．一种液相转变为一种固相10、淬硬性好的钢具有（）。
A、高的合金元素含量B、高的含碳量；C、低的含碳量D、低的合金元素含量11、下列（）不是完全退火目的。
A 提高钢的硬度B 降低钢的硬度C 细化晶粒D 组织均匀化12、下列哪一种淬火介质引起的材料组织应力小（）。
A 油B 自来水C 食盐水溶液D NaOH溶液13、制造汽车后桥齿轮所选用的材料是（）。
A 60Si2MnB 重金属C 20CrMnTiD T1214、下列（）是单晶体特征。
A 熔点不固定B 原子（分子）排列不规则C 各向异性D 各向同性15、下列哪种组织的塑性最好（）。
A 马氏体B 珠光体C 铁素体D 渗碳体16、影响钢淬透性的因素主要是（）A工件尺寸 B冷却速度 C淬火方法 D钢的化学成分17、高锰钢作为耐磨钢主要原因是（）。
A 锰提高了钢中马氏体的硬度B 锰提高了钢的淬透性C 锰使钢在室温为奥氏体组织，奥氏体受冲击后形成生马氏体及碳化物D 锰提高了钢的回火稳定性18、共析钢在奥氏体的连续冷却转变产物中，不可能出现的组织是（）。
A 珠光体B 贝氏体C 马氏体 C索氏体19、同素异构转变伴随着体积的变化，其主要原因是（）。
A晶粒尺寸发生变化 B过冷度发生变化C致密度发生变化 D晶粒长大速度发生变化20、室温下大变形锻压纯Sn（熔点为232℃）零件，能否产生加工硬化（）。
A 能B 不能C 不能确定D 略微产生加工硬化四、简答及铁碳相图分析1、画出Fe－Fe3C相图简图，作如下内容：（1）指出S、E、C点的温度及含碳量；说明PSK、ECF线的意义。
（2）试分析碳含量为0.5％，4.3％及3.2％三类铁碳合金由液相冷却至室温时结晶过程的平衡组织变化。
（3）利用杠杆定律，计算碳含量为0.45％亚共析钢室温下，平衡组织（F、P）的相对含量。
（4）根据相图，分析过共析钢的淬火温度范围及其原因。
2、金属冷塑性变形对其组织和力学性能有何影响？3、高速钢铸造后为什么要反复锻造，淬火后为什么进行三次560℃的回火处理？4、什么是钢的淬硬性和淬透性，两者的影响因素是否相同？试分别列出。
5、何为钢的第二类回火脆性？工程上如何避免？6、单晶体塑性滑移变形的特征？7、提高金属耐蚀性，可以采用的措施有哪些？8、固溶体和金属间化合物在结构和力学性能上有什么主要差别？9、淬火钢在回火时的组织和性能变化？10 影响奥氏体晶粒大小的因素？五、综合分析题1、汽车主传动轴的材料为40Cr，其加工工艺路线为：下料（铸态）→锻造→正火→粗加工→调质→半精加工→局部表面淬火→低温回火→磨削加工→零件→装配。
试问：1、各热处理工序的作用是什么？2、若该零件换成20Cr钢，其加工工艺中的热处理工序应如何改变？2、有两个含碳量为1.2%的碳钢薄试样，分别加热到780℃和880℃并保温相同时间，使之达到平衡状态，然后以大于Vk（临界冷却速度）的冷却速度至室温。
试问：（1）哪个温度加热淬火后马氏体晶粒较粗大？为什么？（2）哪个温度加热淬火后马氏体含碳量较多？为什么？（3）哪个温度加热淬火后残余奥氏体较多？为什么？（4）哪个温度加热淬火后未溶碳化物较多？为什么？（5）你认为哪个温度加热淬火后合适？为什么？3、制造普通量规（1）从下面牌号中选择材料：20、40Cr、W18Cr4V、T12A；并简述选材依据？（2）试写出加工工艺过程中的主要热处理工艺，并说明各热处理特点？六、分析计算题1、绘制Fe-FeC相图，分析亚共晶白口铸铁的平衡结晶过程组织变化情况。
32、确定65钢室温下平衡组织的组织组成物；计算室温组织中各组织组成物的相对百分含量。
参考答案一名词解释略二、填空题1．工程上常用的硬度主要有布氏硬度、洛氏硬度、维氏硬度三种。
2. α－Fｅ的晶格类型分别属于体心立方晶格，可有 2 个铁原子构成。
3. 铁碳合金固态基本相结构包括，固溶体型铁素体、奥氏体。
4. 金属冷塑性变形后产生内应力，一般可以分为：宏观内应力（第一类内应力）、微观内应力（第二类内应力）、晶格畸变（第三类内应力）。
若完全消除加工硬化，其加热温度应高于再结晶温度。
C相图中GS线是指奥氏体析出F的临界温度线，工程上也称作 A3 线，S点5. Fe－Fe3是指共析点、C点是指共晶点、E点是指奥氏体最大熔碳点、G点是指纯铁α－Fe向γ－Fe转变温度。
6. 珠光体是铁素体和渗碳体组成的两相机械混合物。
7. 根据回火温度计对淬火钢的力学性能要求，一般将回火分为三类：低温回火、中温回火、高温回火。
8. 按钢化学成分进行分类，碳素钢又可分为三类：低碳钢、中碳钢、高碳钢。
渗碳钢又可分为：碳素渗碳钢和合金渗碳钢两类。
9. 过冷奥氏体不同等温下其转变产物不同，可以分为三种类型：珠光体型、贝氏体型、马氏体型。
10、体心立方和面心立方晶格中，单位晶胞的原子数分别是：2和4。
11、按照几何特性，金属晶体中的主要缺陷有：点缺陷、线缺陷、面缺陷。
12、亚共晶白口铸铁的室温组织为；珠光体、二次渗碳体和低温莱氏体。
13、工程中常用的特殊性能钢有：不锈钢、耐热钢、耐磨钢。
14、合金元素对铝的强化作用主要表现为：固溶强化、时效强化和细化组织强化。
15、40CrMn所代表的含义：40含碳量0.4％、Cr含铬量1~1.4％、Mn含锰量1~1.4％。
16、过冷奥氏体等温转变过程中，中温转变产物有：上贝氏体、下贝氏体。
17、液态金属总是在过冷的条件下结晶，其冷却速度越快，则形核率越高，结晶后的晶粒便越细，其强度越高，塑性和韧性越好。
18、合金元素在钢中的存在形式有：固溶体和金属化合物。
19、体心立方、面心立方及密排六方晶格的主要滑移系数目分别是：12、12、3。
三、选择题1、奥氏体的最大溶碳量为（D）A、0.77％B、4.3％C、0.0218％D、2.11％2、高温莱氏体是由（C）组成的机械混合物。
A、珠光体+铁素体B、奥氏体+珠光体C、奥氏体+渗碳体D、奥氏体+铁素体3、下面哪个碳含量是调质钢的碳含量成分（C）A、<0.1%B、0.8~1.0%C、0.4~0.6%D、>1.0%4、马氏体硬度主要取决于（B）。
A、合金元素含量B、碳元素含量C、冷速D、杂质元素的含量5、调质处理是指钢件淬火后再进行（C）A、低温回火B、中温回火C、高温回火D、时效处理6、下列指标均属于材料的力学性能的是（D）。
A、强度、硬度、塑性、压力加工性B、强度、硬度、塑性、切削加工性C、强度、硬度、塑性、密度D、强度、硬度、塑性、韧性7、金属在冷变形过程后进行机加工，一般都需要在其中增加退火，其目的是（B）。
A、消除网状组织B、消除加工硬化C、消除流线D、消除偏析组织8、在实际生产中，细化铸造金属晶粒的主要措施是（D）。
A．降低金属的过冷度和变质处理 B．降低金属的过冷度和调质处理C．提高金属的过冷度和调质处理 D．提高金属的过冷度和变质处理9、共晶反应是（A）。
A．一种液相同时转变为二种固相 B．一种固相同时转变为二种固相C．二种固相同时转变为一种固相 D．一种液相转变为一种固相10、淬硬性好的钢具有（B）。
A、高的合金元素含量B、高的含碳量；C、低的含碳量D、低的合金元素含量11、下列（A）不是完全退火目的。
