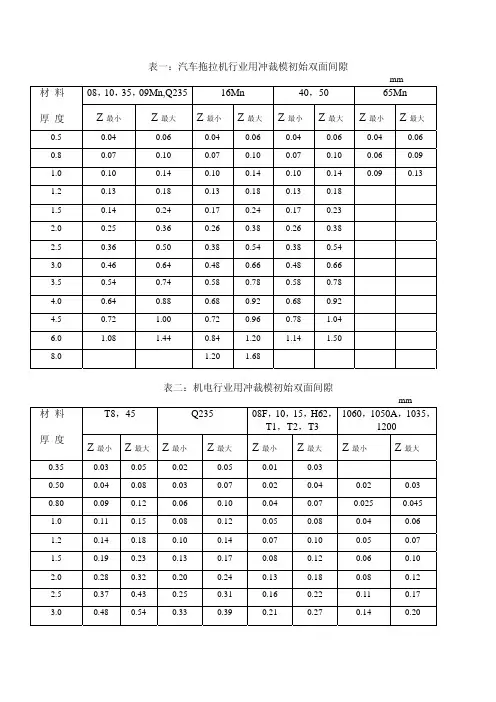

冲裁间隙对应表
模具间隙
0.66
0.60
0.72
0.66
0.78
0.72 0.88
0.80
0.96
0.88
1.04
0.96
1.12
0.9
1.1
1.0
1.2
1.1
1.3
1.2
1.4
材料 厚度
0.6 0.8 1.0 1.2 1.5
表四：耐热不锈钢 1Cr18Ni9Ti 冲裁间隙值
mm
双面间隙 Z
材料
双面间隙 Z
最小的 适宜的 最大的 厚 度 最小的 适宜的 最大的
0.021
0.018
0.024
0.021
0.024
0.016 0.024
0.02
0.028
0.024
0.032
0.028
0.036
0.02 0.03
0.025
0.035
0.03
0.04
0.035
0.045
0.024 0.036
0.03
0.042
0.036
0.048
0.042
0.054
0.032 0.048
0.04
0.056
0.05
0.064
0.05
0.07
0.04 0.06
0.05
0.07
0.06
0.08
0.07
0.09
0.06 0.08
0.07
0.10
0.08
0.11
0.10
0.12
0.08 0.11
0.09
0.12
0.11
0.14
0.12
0.10.14
0.18
冲压模具公差及间隙标准
公差及间隙标准
一模具零件公差及间隙标准
1 模板厚度公差要求:
1.1 配合性模板(厚度对入子零件的上下装配关系有较
大影响的模板)厚度尺寸公差取值±0.03;
1.2 非配合性模板厚度公差取值±0.08.
2零件外形和模板孔的公差及间隙要求:
详见附表一: <<模具零件公差及间隙一览表>>
二冲裁刃口要求及冲裁间隙标准
1 冲裁刃口要求
1.1 一般冲裁刃口留修(直段)3MM,斜度1?,如下图.
1.2 一般3MM以下的小孔(含3MM),冲裁刃口留修
2MM,斜度1?.对于其它标准有明确规定的,按照其
它标准要求执行.
1.3 产品材料厚度T<0.3或T>1.5时,请示上级.
2 冲裁间隙标准详见附表二: <<冲裁间隙一览表>>
附表一: <<模具零件公差及间隙一览表>>
附表二: <<冲裁间隙一览表>>
注: 1.上表所列间隙值均是指单边冲裁间隙Z.
2.冲裁间隙Z的取值与冲裁的料片材质、厚度及生产条件
(模具形式等)有关.
3.未作注明者均不区分模具形式是工程模/连续模.
4.对于3MM以下小孔,当冲裁的料片材质为GI或不锈钢
/CRS/铝时,单边冲裁间隙Z=10%T.
5.冲裁的料片材质上表未列出时(如铜),冲裁间隙请示上
级.。
2.1.4-5冲裁间隙(模具设计与制造)
Z = D凹 一D凸 如无特殊说明，冲裁间隙一 般是指双边间隙。
2020/7/9
教育部十一五规划教材《模具设计与制造》
第2章 冲裁模结构与设计
2．1．4 冲裁间隙 冲裁时受力分析
2020/7/9
教育部十一五规划教材《模具设计与制造》
第2章 冲裁模结构与设计
2．1．4 冲裁间隙
合理的冲裁间隙 由冲裁变形过程的
分析可知，决定合理间 隙值的理论依据是应保 证在塑性剪切变形结束 后，由凸模和凹模刃口 处所产生的上、下剪切 裂纹重合。如图2.8所示。
2020/7/9
教育部十一五规划教材《模具设计与制造》
第2章 冲裁模结构与设计
2．1．4 冲裁间隙 冲裁间隙关系式：
2020/7/9
教育部十一五规划教材《模具设计与制造》
第2章 冲裁模结构与设计
2．1．5 凸模和凹模工作部分尺寸的计算
1．尺寸计算的原则 （1）落料时，落料件的尺寸是由凹模决定的，因 此应以落料凹模为设计基准。
冲孔件的尺寸是由凸模决定的，因此应以冲 孔凸模为设计基准。
寸配作，保证间隙值在Zmin -Zmax之内。这种方法多用
于冲裁件的形状复杂、间隙较小的模具。
2020/7/9
教育部十一五规划教材《模具设计与制造》
第2章 冲裁模结构与设计
2．1．5 凸模和凹模工作部分尺寸的计算
1．尺寸计算的原则； 2．凸模和凹模分别加工时的尺寸的计算； 3．凸模和凹模单配加工时的尺寸的计算；
第2章 冲裁模结构与设计
2．1．4 冲裁间隙
冲裁间隙对模具的影响：
（1）间隙小时： 冲裁过程的挤压作用加剧，冲裁力F与摩擦力
冲裁间隙标准
冲裁间隙标准1、对于金属材料，我们取5%-10%，非金属材料取2%-4%2、普通冲裁:取板材厚的5~10%3、跟要求的质量有关，高质量有时为0，一般取0.05t,我喜欢取小值，复杂模具可稍大4、如果是比较厚的还是大点的好，如3－5毫米的我们取15％－20％5、一般0.2mm的铜皮放0.01mm6、T*0.077、我们都是10%~12%8、根据断面要求,按片厚不同,5~20%双面间隙不等9、2毫米以内，一般取5--10%，根据材料抗剪性取大小值，2毫米以外，间隙则要随料厚增加而加大取值，另外，和工艺要求，孔型都有关系，当要求光洁冲裁时，可以取极小的间隙10、T<0.3时,取3-5%T为佳11、一般根据材料厚度取料厚的5％～10％，我们公司一般在线切割时进行补偿，不用在凸凹模标注公差。
12、我们选用7%~10%，单面冲裁（剪切）或立切系数减半，最小间隙视加工能力和设备、模具导向精度，我们是0.07。
对中、厚板料和硬料取上限间隙。
13、（4%-8%）*T14、当然我们应当注意材料的硬度及零件的冲裁毛刺要求15、材料厚度小用0.05~0.07XT ;中用0.07~0.09XT;大用0.09~0.12XT16、一般铜材取4%---5%的料厚17、我以前是做集成电路切筋模的,材料:铜厚度:0.126 单边间隙:0.03518、日本JIS标准规定的冲裁间隙值表1材質別抜きクリアランス（板厚に対する％）材質精密抜き一般抜き軟鋼 2～5 6～10硬鋼 4～8 9～15けい素鋼 4～ 6 7～12ステンレス鋼 3～6 7～12銅 1～3 4～7黄銅 1～4 5～10りん青銅 2～5 6～10洋白 2～5 6～10アルミニュウム（軟） 1～3 4～8アルミニュウム（硬） 2～5 6～10バーマロイ 2～4 5～819、和材质料厚都有关，我们用得多的为5%%`%%7，2.0以上的料，间隙会大一些，一般取%%10，对AL材和马口铁会小一些，大约%%2-%%4之间。
冲裁间隙表
冲裁间隙表(总5页) -本页仅作为预览文档封面，使用时请删除本页-•冲裁模间隙(2013-01-22 08:49:51)转载▼分类：冲模设计与制造冲裁间隙Z是指冲裁模中凹模刃口横向尺寸DA与凸模刃口横向尺寸dT的差值，如图所示。
Z表示双面间隙，单面间隙用Z/2表示，如无特殊说明，冲裁间隙就是指双面间隙。
Z值可为正，也可为负，但在普通冲裁中，均为正值。
间隙的重要性间隙对冲裁件质量、冲裁力和模具寿命均有很大影响，是冲裁工艺与冲裁模设计中的一个非常重要的工艺参数。
1．间隙对冲裁件质量的影响间隙是影响冲裁件质量的主要因素之一，详见第节。
2．间隙对冲裁力的影响试验证明，随间隙的增大冲裁力有一定程度的降低，但当单面间隙介于材料厚度的5％一20％范围内时冲裁力的降低不超过5％一l0％。
因此，在正常情况下，间隙对冲裁力的影响不很大。
间隙对卸料力、推件力的影响比较显著。
随间隙增大，卸料力和推件力都将减小。
一般当单面间隙增大到材料厚度的15％一25％时，卸料力几乎降到零。
但间隙继续增大会时毛刺增大，又将引起卸料力、顶件力的迅速增大。
3．间隙对模具寿命的影响模具寿命分为刃磨寿命和模具总寿命。
刃磨寿命是用两次刃磨之间的合格制件数表示。
总寿命是用模具失效为止的总的合格制件数表示。
模具失效的原因一般有：磨损、变形、崩刃、折断和涨裂。
冲裁过程中作用于凸、凹模上的力为被冲材料的反作用力，其方向与图所示相反，凸、凹模刃口受着极大的垂直压力与侧压力的作用，高压使刃口与被冲材料接触面之间产生局部附着现象，当接触面相对滑动时，附着部分就产生剪切而引起磨损。
这种附着磨损，是冲模磨损的主要形式。
当接触压力愈大，相对滑动距离愈大，模具材料愈软，则磨损量愈大。
而冲裁中的接触压力，即垂直力、侧压力、摩擦力均随间隙的减小而增大，且间隙小时，光亮带变宽，摩擦距离增长，摩擦发热严重，所以小间隙将使磨损增加，甚至使模具与材料之间产生粘结现象。
而接触压力的增大，还会引起刃口的压缩疲劳破坏，使之崩刃。
冲裁间隙表

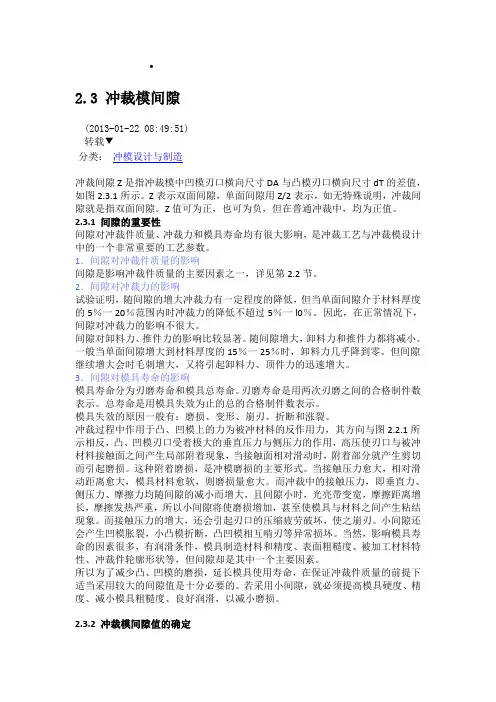

2.3 冲裁模间隙(2013-01-22 08:49:51)转载▼分类：冲模设计与制造冲裁间隙Z是指冲裁模中凹模刃口横向尺寸DA与凸模刃口横向尺寸dT的差值，如图2.3.1所示。
Z表示双面间隙，单面间隙用Z/2表示，如无特殊说明，冲裁间隙就是指双面间隙。
Z值可为正，也可为负，但在普通冲裁中，均为正值。
2.3.1 间隙的重要性间隙对冲裁件质量、冲裁力和模具寿命均有很大影响，是冲裁工艺与冲裁模设计中的一个非常重要的工艺参数。
1．间隙对冲裁件质量的影响间隙是影响冲裁件质量的主要因素之一，详见第2.2节。
2．间隙对冲裁力的影响试验证明，随间隙的增大冲裁力有一定程度的降低，但当单面间隙介于材料厚度的5％一20％范围内时冲裁力的降低不超过5％一l0％。
因此，在正常情况下，间隙对冲裁力的影响不很大。
间隙对卸料力、推件力的影响比较显著。
随间隙增大，卸料力和推件力都将减小。
一般当单面间隙增大到材料厚度的15％一25％时，卸料力几乎降到零。
但间隙继续增大会时毛刺增大，又将引起卸料力、顶件力的迅速增大。
3．间隙对模具寿命的影响模具寿命分为刃磨寿命和模具总寿命。
刃磨寿命是用两次刃磨之间的合格制件数表示。
总寿命是用模具失效为止的总的合格制件数表示。
模具失效的原因一般有：磨损、变形、崩刃、折断和涨裂。
冲裁过程中作用于凸、凹模上的力为被冲材料的反作用力，其方向与图2.2.1所示相反，凸、凹模刃口受着极大的垂直压力与侧压力的作用，高压使刃口与被冲材料接触面之间产生局部附着现象，当接触面相对滑动时，附着部分就产生剪切而引起磨损。
这种附着磨损，是冲模磨损的主要形式。
当接触压力愈大，相对滑动距离愈大，模具材料愈软，则磨损量愈大。
而冲裁中的接触压力，即垂直力、侧压力、摩擦力均随间隙的减小而增大，且间隙小时，光亮带变宽，摩擦距离增长，摩擦发热严重，所以小间隙将使磨损增加，甚至使模具与材料之间产生粘结现象。
而接触压力的增大，还会引起刃口的压缩疲劳破坏，使之崩刃。
冲裁间隙
冲裁间隙冲裁间隙比值(％)材料Ⅰ类Ⅱ类Ⅲ类低碳钢：A3、B2、08F、10F、10号、20号6～14 〉14～20 〉20～25中碳钢：45号、50号可伐合金10～18 〉18～25 〉25～32不锈钢：4Cr13、1Cr18Ni9Ti高碳钢：T8A、T10A 16～25 〉25～32 〉32～38弹簧钢：65Mn纯铝：L2～L5 4～10 〉10～15 〉15～20铝合金：LF21（软态）黄铜：H62（软态）紫铜：T1、T2、T3黄铜：（硬态）6～12 〉12～18 〉18～24紫铜：（硬态）铅黄铜：铝合金：（硬态）8～15 〉15～22 〉22～28锡磷青铜铝青铜铍青铜镁合金3～5硅钢5～10 〉10～18红纸板、胶纸板、胶木板1～4 4～8-------------------------------------------------------------------------1、上表适用于t=10mm以下金属材料，厚料间隙比值应取大值。
2、非金属的间隙比值：云母片、纸、皮革（0.5～1.5％）。
3、非圆孔比圆孔的间隙要大，冲孔比落料的间隙要大，冲小孔间隙更要大。
4、硬质合金冲裁模的间隙要比钢模的冲裁间隙要大20％～30％，高速压力机模具间隙要增大，冲压速度超过200次/分时，其间隙值要增大10％左右。
5、热冲压的间隙值要减小，凹模为斜壁时，间隙值要减小。
6、一般冲裁情况下，选用较小间隙，可保证质量，但模具寿命要短一些。
选用较大间隙，模具寿命延长了，但冲压件质量会下降。
你好，为增加你的知识层面，我把我所知道的都告诉你了(不好意思啊，有点难)：1 in（英寸）=2.54厘米（cm）,1 lb（英磅）=0.454千克（kg）=0.454*9.807N（牛）换算公式◆面积换算1平方公里（km2）=100公顷（ha）=247.1英亩（acre）=0.386平方英里（mile2）1平方米（m2）=10.764平方英尺（ft2）1平方英寸（in2）=6.452平方厘米（cm2）1公顷（ha）=10000平方米（m2）=2.471英亩（acre）1英亩（acre）=0.4047公顷（ha）=4.047×10-3平方公里（km2）=4047平方米（m2）1英亩（acre）=0.4047公顷（ha）=4.047×10-3平方公里（km2）=4047平方米（m2）1平方英尺（ft2）=0.093平方米(m2) 1平方米（m2）=10.764平方英尺（ft2）1平方码（yd2）=0.8361平方米（m2）1平方英里（mile2）=2.590平方公里（km2）◆体积换算1美吉耳（gi）=0.118升（1）1美品脱（pt）=0.473升（1）1美夸脱（qt）=0.946升（1）1美加仑（gal）=3.785升（1）1桶（bbl）=0.159立方米（m3）=42美加仑（gal）1英亩?英尺＝1234立方米（m3）1立方英寸（in3）=16.3871立方厘米（cm3）1英加仑（gal）=4.546升（1）10亿立方英尺（bcf）=2831.7万立方米（m3）1万亿立方英尺（tcf）=283.17亿立方米（m3）1百万立方英尺（MMcf）＝2.8317万立方米（m3）1千立方英尺（mcf）=28.317立方米（m3）1立方英尺（ft3）=0.0283立方米（m3）=28.317升（liter）1立方米（m3）=1000升（liter）=35.315立方英尺（ft3）=6.29桶（bbl）◆长度换算1千米（km）=0.621英里（mile）1米（m）=3.281英尺（ft）=1.094码（yd）1厘米（cm）=0.394英寸（in）1英寸（in）=2.54厘米（cm）1海里（n mile）=1.852千米（km）1英寻（fm）=1.829（m）1码（yd）=3英尺（ft）1杆（rad）=16.5英尺（ft）1英里（mile）=1.609千米（km）1英尺（ft）=12英寸（in）1英里（mile）=5280英尺（ft）1海里（n mile）=1.1516英里（mile）◆质量换算1长吨（long ton）=1.016吨（t）1千克（kg）=2.205磅（lb）1磅（lb）=0.454千克（kg）[常衡] 1盎司（oz）=28.350克(g)1短吨（sh.ton）=0.907吨（t）=2000磅（lb）1吨（t）=1000千克（kg）=2205磅（lb）=1.102短吨（sh.ton）=0.984长吨（long ton）◆密度换算1磅/英尺3（lb/ft3）=16.02千克/米3（kg/m3）API度＝141.5/15.5℃时的比重－131.51磅/英加仑（lb/gal）=99.776千克/米3（kg/m3）1波美密度（B）＝140/15.5℃时的比重－130 1磅/英寸3（lb/in3）=27679.9千克/米3（kg/m3）1磅/美加仑（lb/gal）=119.826千克/米3（kg/m3）1磅/（石油）桶（lb/bbl）=2.853千克/米3（kg/m3）1千克/米3（kg/m3）=0.001克/厘米3（g/cm3）=0.0624磅/英尺3（lb/ft3）◆运动粘度换算1斯（St）=10-4米2/秒（m2/s）=1厘米2/秒（cm2/s）1英尺2/秒（ft2/s）=9.29030×10-2米2/秒（m2/s）1厘斯（cSt）=10-6米2/秒（m2/s）=1毫米2/秒（mm2/s）◆动力粘度换算动力粘度1泊（P）＝0.1帕?秒（Pa?s）1厘泊（cP）=10-3帕?秒（Pa?s）1磅力秒/英尺2（lbf?s/ft2）=47.8803帕?秒（Pa?s）1千克力秒/米2（kgf?s、m2）=9.80665帕?秒（Pa?s）◆力换算1牛顿（N）＝0.225磅力（lbf）=0.102千克力（kgf）1千克力（kgf）=9.81牛（N）1磅力（lbf）=4.45牛顿（N）1达因（dyn）=10-5牛顿（N）◆温度换算K＝5/9（°F+459.67）K=℃+273.15 n℃=(5/9?n+32) °F n°F=[(n-32)×5/9]℃1°F=5/9℃（温度差）◆压力换算压力1巴（bar）=105帕（Pa）1达因/厘米2（dyn/cm2）=0.1帕（Pa）1托（Torr）=133.322帕（Pa）1毫米汞柱（mmHg）=133.322帕（Pa）1毫米水柱（mmH2O）=9.80665帕（Pa）1工程大气压=98.0665千帕（kPa）1千帕（kPa）=0.145磅力/英寸2（psi）=0.0102千克力/厘米2（kgf/cm2）=0.0098大气压（atm）1磅力/英寸2（psi）=6.895千帕（kPa）=0.0703千克力/厘米2（kg/cm2）=0.0689巴（bar）=0.068大气压（atm）1物理大气压（atm）=101.325千帕（kPa）=14.696磅/英寸2（psi）=1.0333巴（bar）◆传热系数换算1千卡/米2?时（kcal/m2?h）=1.16279瓦/米2（w/m2）1千卡/（米2?时?℃）〔1kcal/(m2?h?℃)〕＝1.16279瓦/（米2?开尔文）〔w/(m2?K)〕1英热单位/（英尺2?时?°F）〔Btu/(ft2?h?°F)〕=5.67826瓦/（米2?开尔文）〔（w/m2?K）〕1米2?时?℃/千卡（m2?h?℃/kcal）=0.86000米2?开尔文/瓦（m2?K/W）◆热导率换算1千卡（米?时?℃）〔kcal/(m?h?℃)〕＝1.16279瓦/（米?开尔文）〔W/(m?K)〕1英热单位/（英尺?时?°F）〔But/(ft?h?°F) ＝1.7303瓦/（米?开尔文）〔W/(m?K)〕◆比容热换算1千卡/（千克?℃）〔kcal/(kg?℃)〕＝1英热单位/（磅?°F）〔Btu/(lb?°F)〕＝4186.8焦耳/（千克?开尔文）〔J/（kg?K）〕◆热功换算1卡（cal）=4.1868焦耳（J）1大卡=4186.75焦耳（J）1千克力米（kgf?m）=9.80665焦耳（J）1英热单位（Btu）＝1055.06焦耳（J）1千瓦小时（kW?h）=3.6×106焦耳（J）1米制马力小时（hp?h）=2.64779×106焦耳（J）1英尺磅力（ft?lbf）=1.35582焦耳（J）1英马力小时（UKHp?h）=2.68452×106焦耳1焦耳＝0.10204千克?米＝2.778×10－7千瓦?小时＝3.777×10－7公制马力小时＝3.723×10－7英制马力小时＝2.389×10－4千卡=9.48×10－4英热单位◆功率换算1英热单位/时（Btu/h）=0.293071瓦（W）1千克力?米/秒（kgf?m/s）=9.80665瓦（w）1卡/秒（cal/s）＝4.1868瓦（W）1米制马力（hp）=735.499瓦（W）◆速度换算1英里/时（mile/h）=0.44704米/秒（m/s）1英尺/秒（ft/s）=0.3048米/秒（m/s）◆渗透率换算1达西＝1000毫达西1平方厘米（cm2）＝9.81×107达西◆地温梯度换算1°F/100英尺＝1.8℃/100米（℃/m）1℃/公里＝2.9°F/英里（°F/mile）=0.055°F/100英尺（°F/ft）◆油气产量换算1桶（bbl）=0.14吨（t）（原油，全球平均）1万亿立方英尺/日（tcfd）=283.2亿立方米/日（m3/d）=10.336万亿立方米/年（m3/a）10亿立方英尺/日（bcfd）=0.2832亿立方米/日（m3/d）=103.36亿立方米/年（m3/a）1百万立方英尺/日（MMcfd）=2.832万立方米/日（m3/d）=1033.55万立方米/年（m3/a）1千立方英尺/日（Mcfd）=28.32立方米/日（m3/d）=1.0336万立米/年（m3/a）1桶/日（bpd）=50吨/年（t/a）（原油，全球平均）1吨（t）=7.3桶（bbl）(原油，全球平均)◆气油比换算1立方英尺/桶（cuft/bbl）=0.2067立方米/吨（m3/t）◆热值换算1桶原油＝5.8×106英热单位（Btu）1吨煤=2.406×107英热单位（Btu）1立方米湿气＝3.909×104英热单位（Btu）1千瓦小时水电＝1.0235×104英热（Btu）1立方米干气＝3.577×104英热单位（Btu）（以上为1990年美国平均热值）◆热当量换算1桶原油＝5800立方英尺天然气（按平均热值计算）1立方米天然气＝1.3300千克标准煤1千克原油＝1.4286千克标准煤◆压力单位换算表单位Pa KPa MPa bar mbar kgf/cm2 cmH2O mmH2O mmHg p.s.iPa 1 10-3 10-6 10-5 10-2 10.2×10-6 1.02×10-3 101.97×10-3 7.5×10-3 0.15×10-3KPa 10+3 1 10-3 10-2 10 10.2×10-3 10.2 101.97 7.5 0.15MPa 10+6 10+3 1 10 10+4 10.2 1.02×10+3 101.97×10+3 7.5×10+3 0.15×10+3bar 10+5 10+2 10-1 1 10+3 1.02 1.02×10+3 10.2×10+3 750.06 14.5mbar 10+2 10-1 10-4 10 1 1.02×10-3 1.02 10.2 0.75 14.5×10-3kgf/cm2 98066.5 98.07 98.07×10-3 0.98 980.67 1 1000 10.000 735.56 14.22cmH2O 98.06 98.07×10-3 98.07×10-6 0.98×10-3 0.98 10-3 1 10 0.74 14.22×10+3mmH2O 9.806 9.807×10-3 9.807×10-6 98.07×10-6 98.07×10-3 10-4 0.1 1 73.56×10-3 1.42×10-3mmHg 133.32 133.32×10-3 133.32×10-6 1.33×10-3 1.33 1.36×10-3 1.36 13.6 1 19.34×10-3p.s.i 6894.76 6.89 6.89×10-3 68.95×10-3 68.95 70.31×10-3 70.31 703.07 51.71 1◆流量单位换算表单位m3/S L/S cm3/S m3/h m3/min L/h L/min ft/min(scfm) gallonmin UK gallonmin USAm3/S 1 10+3 10+6 3.6×10+3 60 3.6×10+6 60×10+3 2.12×10+3 13.2×10+3 15.85×10+3L/S 10-3 1 10+3 3.6 60×10-3 3.6×103 60 2.12 13.2 15.85cm3/S 10-6 10-3 1 3.6×10-3 60×10-6 3.6 60×10-3 2.12×10-3 13.2×10-3 15.58×10-3m3/h 0.28×10-3 0.28 0.28×10-3 1 16.67×10-3 10+3 16.67 0.59 3.67 4.4m3/min 16.67×10-3 16.67 16.67×10-3 60 1 60×10+3 10+3 35.31 219.97 264.17L/h 0.28×10-6 0.28×10-3 0.28 10-3 16.67×10-3 1 16.67×10-3 0.59×10-3 3.67×10-3 4.4×10-3L/min 16.67×10-6 16.67×10-3 16.67 60×10-3 10-3 60 1 35.31×10-3 219.97×10-3 264×10-3ft/min(scfm) 4.7×10-4 0.47 0.47×10+3 1.699 28.32×10-3 1.699×10+3 28.32 1 6.23 7.48gallonmin UK 75.79×10-6 75.79×10-3 75.77 0.273 4.55×10-3 0.273×10+3 4.55 0.16 1 1.2gallonmin USA 63.09×10-6 63.09×10-3 63.09 0.227 3.79×10-3 0.227×10+3 3.79 0.13 0.83 1◆容积单位换算表公升Liter 公秉Kiloliter 美制加仑U.S.Gallon 英制加仑Imp.Gallon 美桶Barrel 立方寸Cubic Feet 立方尺Cubic Inch1 0.001 0.264178 0.219975 0.000629 0.035316 61.0261000 1 264.178 219.978 6.28995 35.316 610263.78533 0.003785 1 0.83268 0.02381 0.133681 231*4.54596 0.004546 1.20094 1 0.028594 0.160544 277.42158.984 0.158984 42* 34.9726 1 5.6146 9.702*28.316 0.028316 7.4805 6.2288 0.17811 1 1.7280.016387 0.000016 0.004329 0.003605 0.000103 0.000579 1*此项数字系规定值1立方公尺=1公秉=10，00升◆重量单位换算表公斤Kilogram 公吨Metric ton 磅Pound 短吨Short ton 长吨Long ton1 0.001 2.20462 0.001102 0.009841000 1 2204.62 1.10231 0.9842050.45392 0.000454 1 0.0005 0.000446907.184 0.907185 2000 1 0.8928571016.046 1.01605 2240 1.12 11市斤=0.5000公斤=1.1023磅◆长度单位换算表公里km 公尺m 公分cm 公厘mm 公寸in 英尺ft 英里mile 1 1000 10+5 10+6 39370 3280.83 0.621360.001 1 100 1000 39.37 3.28083 0.000621410-5 0.01 1 10 0.3937 0.032802 0.056210-6 0.001 0.1 1 0.003937 0.003281 0.06622.54×10-5 0.0254 2.540 15.40005 1 0.08333 0.00001580.384×10-4 0.3048 30.480 304.801 12 1 0.000189391（英海）=1.150776英里=6076英尺=1.852公尺，1市尺=1.0936英尺◆面积单位换算表平方公尺m2 平方英寸in2 平方英尺ft2 英亩acre 平方英里sq-mile 平方公分cm2 平方公厘mm21 1550 10.76 0.0002471 0.093861 10000 10+50.0006452 1 0.006944 0.061594 0.062491 6.452 645.20.09290 144 1 0.072296 0.073587 929.0 929004047 6272522 43560 1 0.001562 40470000 4047×10+62590768.886 4014414568 27877879 640 1 259×10+9 25.9×10+111公顷=100公亩=10.000平方公尺=2.471英亩=1.0310里1里=96.99194公亩=2.3967英亩=2.934坪◆主要力量单位换算表（国际标准单位与公制单位壶算）力量名称国际单位-公制单位公制单位-国际单位空气压力1MPa=10.2kgf/cm2 1kgf/cm2=0.098MPa荷重力1N?m=0.102kgf?m 1kgf=9.8N扭力1N ?m=0.102kgf 1kgf?m=9.8N?m真空压力1KPa=-7.5mmHg -1mmHg=-0.133KPa惯性力距1Kg?m2=10.2kgf?cm?s 1kg?cm?s=0.098Kgf?m2。
冲压设计-冲裁间隙
冲压设计-冲裁间隙在冲裁过程中，材料受到弯矩的作用，工件产生穹弯，而不平整。
由于冲裁变形的特点，在冲裁断面上具有明显的4个特征区(图2—3)，即“a一塌角、b一光亮带、c一断裂带和d一毛刺。
冲裁件的4个特征区在整个断面上所占比例的大小并非一成不变，而是随着材料的力学性能．冲裁问隙、刃口状态等条件的不同而变化的。
冲裁问隙的大小对冲裁件质量、模具寿命、计中的一个重要的工艺参数。
冲裁间隙系指冲裁模的凸模与凹模刃口之间的间隙，单面间隙用c表示．双面间隙隙用z表示(图2—7)。
图2-7 冲裁间隙示意图一、间隙的影响1．对冲裁质量的影响冲裁什的质量主要是指断面质量、尺寸精度和弯曲度。
(1)对断面质量的影响冲裁断面应平直、光洁、圆角小；光亮带应^有一定的比例，毛刺较小，冲裁件表面应尽可能平整，尺寸应在图样规定的公差范围之内。
影响冲裁件质量的因素有：凸、凹模间隙值大小及其分布的均匀性，模具刃口锋利状态，模具结构与制造精度、材料性能等。
其中。
间隙值大小与分布的均匀程度是主要因素。
冲裁时，间隙合适，可使上下裂纹与最大切应力方向重合，此时产生的冲裁断面比较平直、光洁、毛刺较小，制件的断面质量较好(图2—8b)。
间隙过小或过大将导致上、下裂纹不重合。
间隙过小时，上、下裂纹中间部分被第二次剪切，在断面上产生撕裂面，坪形成第二个光亮带(图2—8a)，在端面出现挤长毛刺。
间隙过大．板料所受弯曲与拉伸均变大，断面容易撕裂，使光亮带所占比例减小．产生较大塌角，粗糙的断裂带斜度增大，毛刺大而厚，难于除去．使冲裁断面质量下降(图2 8c)。
图2-8间隙对工件断面质量的影响a) 间隙过小b) 间隙合适c) 间隙过大1—断面带2—光亮带3—圆角带(2)对尺寸精度的影响冲裁件的尺寸精度是指冲裁件实际尺寸与基本尺寸的差值，差值越小，精度越高。
该差值包括两方面的偏差，一是冲裁件相对于凸模或凹模尺寸之偏差，二是模具本身的制造偏差。
冲裁件对于凸模或凹模尺寸的偏差。
