沥青的三大指标

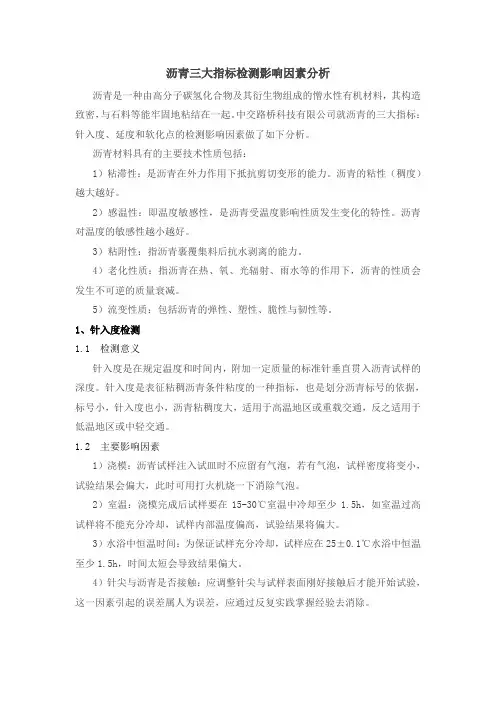

沥青三大指标检测影响因素分析
沥青三大指标检测影响因素分析沥青是一种由高分子碳氢化合物及其衍生物组成的憎水性有机材料，其构造致密，与石料等能牢固地粘结在一起。
中交路桥科技有限公司就沥青的三大指标：针入度、延度和软化点的检测影响因素做了如下分析。
沥青材料具有的主要技术性质包括：1）粘滞性：是沥青在外力作用下抵抗剪切变形的能力。
沥青的粘性（稠度）越大越好。
2）感温性：即温度敏感性，是沥青受温度影响性质发生变化的特性。
沥青对温度的敏感性越小越好。
3）粘附性：指沥青裹覆集料后抗水剥离的能力。
4）老化性质：指沥青在热、氧、光辐射、雨水等的作用下，沥青的性质会发生不可逆的质量衰减。
5）流变性质：包括沥青的弹性、塑性、脆性与韧性等。
1、针入度检测1.1 检测意义针入度是在规定温度和时间内，附加一定质量的标准针垂直贯入沥青试样的深度。
针入度是表征粘稠沥青条件粘度的一种指标，也是划分沥青标号的依据，标号小，针入度也小，沥青粘稠度大，适用于高温地区或重载交通，反之适用于低温地区或中轻交通。
1.2 主要影响因素1）浇模：沥青试样注入试皿时不应留有气泡，若有气泡，试样密度将变小，试验结果会偏大，此时可用打火机烧一下消除气泡。
2）室温：浇模完成后试样要在15-30℃室温中冷却至少1.5h，如室温过高试样将不能充分冷却，试样内部温度偏高，试验结果将偏大。
3）水浴中恒温时间：为保证试样充分冷却，试样应在25±0.1℃水浴中恒温至少1.5h，时间太短会导致结果偏大。
4）针尖与沥青是否接触：应调整针尖与试样表面刚好接触后才能开始试验，这一因素引起的误差属人为误差，应通过反复实践掌握经验去消除。
5）仪器因素：试验过程中应保证水温控制在±0.1℃范围内，水温偏高结果会偏大，反之偏小。
条件允许应使用具备自动控温功能的针入度仪。
6）针及连杆质量：针及连杆砝码质量经常校验，如质量变轻，结果将偏小，反之偏大。
7）测点间距：三个测点间及距试模边缘不小于10mm，好以盛样皿中心为圆心均分布，如间距过小会破坏沥青试样的致密结构，导致结果偏大。
沥青三大指标试验分析
反映出《规范》编制过程中存在“漏洞问题”，待同行们商榷后加以完善。
此类问题就三大指标试验来讲笔者归纳有5条，由于本文篇幅所限，这类问题以及仪器不同引起的系统误差，沥青取样、送样方法不同引起的误差以及气泡如何进入试模，如何防止气泡进入试模，进入试模的气泡如何处理等问题将另行论述。
◆作者：湖北省孝襄高速公路指挥部中心试验室杨明杨国平刘焕成张治平Evaluation of On-site Operation of Three Main Indexes Test of AsphaltYang Guoping Yang Ming Liu Huancheng Zhang ZhipingCentral laboratory of Xiaoaxiang Empressway Headquarter, Hubei ProvinceGuangshui Hihgway Agency, HubeiAbstract: Some common defects in the empiric operation of penetration, ductility indexes and softening point tests were analyzed, and some knotty problems existing in the said three main tests were put forward based on detailed data. Finally, some recommendations for improving "The Test Rules of Asphalt and Asphalt Mixture" were presented.Keywords: Penetration; Ductility; softening point; Empiric operation; Precision。
沥青三大指标和四组分
沥青指标针入度、软化点、延度和黏度等沥青检测指标代表了沥青的什么性能？沥青黏度和稠度的区别?1测定沥青的针入度,以评价道路粘稠石油沥青的粘滞性，并确定沥青标号。
还可以进一步计算沥青的针人度指数，用以描述沥青的温度敏感性；计算当量软化点800（相当于沥青针人度为800时的温度），用以评价沥青的高温稳定性;计算当量脆点1。
2(相当于沥青针人度为1。
2时的温度），用以评价沥青的低温抗裂性能.2测定沥青的软化点，可以评定粘稠沥青的热稳定性。
3测定沥青的延度，可以评价粘稠沥青的塑性变形能力。
本方法适用于测定道路石油沥青、液体沥青蒸馏和乳化沥青蒸发残留物的延度。
4稠度:表示沥青的稀稠程度。
黏度：沥青试样在规定条件下流动时形成的抵抗力或者内部阻力的度量，也称粘滞度。
a)旋转粘度、毛细管粘度、稠度本质上都是。
剪应力与剪变率的比值，对于具有牛顿流体特性的高温时基质沥青,它们属于绝对粘度的范畴；但是对于表现为非牛顿流动特性的改性沥青而言，。
三指标属于表观粘度的范畴,仅仅反映了特定测试条件下沥青的粘稠程度；b)由于测试原理上的差别，旋转粘度计一般.只能测试60C以上温度时的粘度,旋转粘度计和。
毛细管粘度计对于改性沥青尤其是高粘度改性沥.青60℃时粘度的测试无能为力；沥青稠度测试仪。
在测力量程内能测试与沥青路面高温实际状况相。
关的60C沥青稠度；。
c）沥青稠度体现的是沥青材料内粘性和弹性。
抵抗变形的能力综合；由于粘度计和稠度仪测试温度的差异和沥青在不同温度区域内不同的流动.特性，粘度与稠度没有任何数值上的关系，也不.符合粘温曲线的关系,两者只是反映了各自温度区间内沥青的抗变形能力；.d)稠度一般只限于描述低于60℃条件时的。
沥青粘稠程度，粘度一般反映的是较高温度下沥。
青的抗变形能力。
沥青四组分的变化对沥青性能有什么影响，蜡含量对沥青性能的影响？(1)油质是沥青具有流动性的主要因素, 它包括饱和分及芳香分.其含量越高, 沥青的软化点越低。
情景五 沥青混合料 一、填空题： 1、针入度、 、 被称为沥青三大指标
情景五沥青混合料一、填空题：1、针入度、、被称为沥青三大指标。
2、乳化沥青主要由沥青、、水组成。
3、沥青胶体结构有三个类型，它们分别是、和凝胶型结构。
4、在选择沥青结合料时，应该优选性石料，如果没有时，可掺加各种抗剥剂以提高沥青与石料的粘附性。
5、石油沥青的基本性质有：、、加热稳定性、闪火点、溶解度、含水量。
6、沥青的三组分分析法中，认为沥青主要由、及三个组分组成。
7、沥青的四组分分析法中，认为沥青主要由、、及四个组分组成。
8、石油沥青的温度稳定性以和表示。
9、沥青材料是由极其复杂的碳氢化合物的和这些碳氢化合物的所组成的混合物。
10、地沥青可分为和。
11、用粘滞度仪可以把我国液体石油沥青的等级是按划分的，其表示方式C T d 中，T表示，d表示。
12、我国粘稠沥青的牌号是按针入度划分的，以为单位，测试仪器的名称是，测试条件为25度、、。
13、马歇尔试验主要技术指标包括、毛体积密度、、和沥青饱和度和残留稳定性。
14、为保证沥青混合料施工加热时的安全性，应该测试沥青的和两个指标。
15、标准马歇尔试件的直径为mm，高度为mm。
16、沥青混合料是经人工合理选择组成的矿质混合料，与适量拌和而成的混合料的总称。
17、沥青混合料按矿质材料的级配类型分类，可分为和。
18、根据沥青与矿料相互作用原理，沥青用量要适量，使混合料中形成足够多的沥青，尽量少形成沥青。
19、检验沥青混合料高温稳定性的主要方法是和。
20、沥青混合料的技术性质有，，，，。
21、沥青混合料按矿料级配组成及空隙率大小分类，可分为、、和。
22、沥青混合料配合比设计包括、和三个阶段。
23、在AC—25C中，AC表示；25表示；C表示。
24、我国沥青混合料的最佳用油量是采用法进行确定的。
二、名词解释：1、地沥青2、焦油沥青3、煤沥青4、乳化沥青5、针入度6、延度7、闪点8、沥青的老化9、沥青混凝土混合料：10、沥青混合料：11、油石比：12、热稳定性：13、沥青碎石混合料：三、单选题：1、用于寒冷地区沥青路面工程时，沥青的（）应大一些。
试验十沥青三大指标试验
•试验十三、沥青（针入度、延度和软化点）三大指标试验••试验目的•检测沥青的针入度，用于划分沥青的标号，评价沥青是否符合规范要求，能否用于工程建设。
•检测沥青的延度，评价沥青的塑性是否符合规范要求，能否用于工程建设。
•检测沥青的软化点，评价沥青稳定性是否符合规范要求，能否用于工程建设。
•二、试验仪表•1、针入度仪、盛样皿、平底玻璃皿、秒表•2、延度仪、试模•3、软化点试验仪、耐热玻璃烧杯、秒表•4、恒温水槽、电炉、石棉网等•三、试验规定1、针入度：其标准试验条件为温度 25℃；针和连杆与砝码总重为100g，贯入时间5s。
2、延度：其标准的条件为温度 15℃，改性沥青:5℃；拉伸速度为5cm/min±0.25cm/min。
3、软化点：其常用试验条件为起始温度 5℃±0.5℃；加温速率：5℃±0.5℃/min。
•四、试验方法与步骤：•一）沥青针入度•1、将试样注入盛样皿中，稍高一点，盖上盛样皿防止灰尘，在15—30的室温中冷却1—1.5h后放入恒温水槽2h。
•2、取出试样皿移入水温控制在的平底玻璃器皿中，水深超过试样10mm。
将盛有试样的玻璃器皿置于针入度仪的平板上。
•3、慢慢放下针连杆，使针尖恰好与试样表面接触。
拉下刻度盘的拉杆与针连杆顶端轻轻接触，调节指示器的指针指示为零。
•4、开动秒表，在指针正指5s的瞬间，用手紧压按钮，使标准针自动下落贯入试样，经5s 停压按钮使针停止移动。
如采用自动针入度仪，计时与标准针下落贯人试样同时开始，至5s时自动停止。
•5、调节刻度盘拉杆与针连杆接触读取指针指向的读数，准确至0.5mm。
•6、同一试样平行试验至少三次，各测点之间与器皿边缘的距离不应少于10mm。
每次试验后应换针或用三氯乙烯棉球擦净，再用干棉花擦干。
•7、结果评定•1）同一试样三次平行试验结果的极差在下列允许范围内：•针入度（0.1mm）允许差值（0.1mm）0—49 2；• 50—149 4。
90基质沥青三大指标要求
90基质沥青三大指标要求
（实用版）
目录
1.概述
2.90 基质沥青的定义与性质
3.90 基质沥青的三大指标要求
4.总结
正文
1.概述
90 基质沥青是一种常用的沥青材料，主要用于公路、桥梁、机场等基础设施的建设和维护。
在我国，沥青材料的质量和性能指标有严格的标准，以保证基础设施的安全和耐用性。
本文将介绍 90 基质沥青的三大指标要求。
2.90 基质沥青的定义与性质
90 基质沥青是指以沥青为主要成分，添加一定比例的填料和改性剂，经过混合、熔融、冷却等工艺过程制成的一种高性能沥青材料。
它具有良好的耐高温、抗低温、抗水侵蚀、抗老化等性能。
3.90 基质沥青的三大指标要求
（1）渗透度：渗透度是指沥青材料在一定条件下，被某种溶剂渗透的能力。
90 基质沥青的渗透度要求较高，以保证沥青材料在实际应用中能够有效地抵抗水侵蚀。
（2）软化点：软化点是指沥青材料在一定温度下开始变软的温度。
90 基质沥青的软化点要求较高，以保证沥青材料在高温条件下具有良好的耐热性能。
（3）延度：延度是指沥青材料在一定温度和拉伸速度下，能够拉伸到的最大长度。
90 基质沥青的延度要求较高，以保证沥青材料在实际应用中能够适应道路的变形和位移。
4.总结
90 基质沥青的三大指标要求包括渗透度、软化点和延度。
这些指标是衡量沥青材料质量和性能的重要标准，对于保证基础设施的安全、耐用和舒适性具有重要意义。
第1页共1页。
沥青三大指标
沥青三大指标
沥青的三大指标指的是：针入度、软化点、延度。
其中，针入度越大，表示沥青越软，粘度越小；延度值越大，表示塑性越好；软化点越高，表示耐热性越好。
沥青是由不同分子量的碳氢化合物及其非金属衍生物组成的黑褐色复杂混合物，是高黏度有机液体的一种，呈液态，表面呈黑色，可溶于二硫化碳。
沥青是一种防水防潮和防腐的有机胶凝材料。
沥青主要可以分为煤焦沥青、石油沥青和天然沥青三种：其中，煤焦沥青是炼焦的副产品。
石油沥青是原油蒸馏后的残渣。
天然沥青则是储藏在地下，有的形成矿层或在地壳表面堆积。
沥青主要用于涂料、塑料、橡胶等工业以及铺筑路面等。
沥青的三大指标试验步骤和要点
沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以计。
用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。
非经注明，标准针、沧州路仪试验仪器有限公司专业沥青设备制造商客服部针连杆与附加砝码的总质量为100±，试验温度问25℃，针入度贯入时间为5s。
根据需要入采用其他核试验条件是，应在试验结果中注明。
本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。
慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。
2、开动秒表5s后读取刻度盘指针读数，准确至。
3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。
4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。
三、沥青三大指标（针入度试验/延度试验/软化点试验）计算用画诺模图法测出针入度。
四、应报告标准（25℃）沧州路仪试验仪器有限公司专业沥青设备制造商客服部时的针入度T以及其他试验温度T所对应的针入度P，及由此求取针入度指数PI、当量软化点T、当量脆点T的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。
沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。
试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。
2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。
三、沥青三大指标（针入度试验/延度试验/软化点试验）报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作“>100cm”；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作“>100cm”；沧州路仪试验仪器有限公司专业沥青设备制造商客服部若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2014.5.14晚上
沥青的三大指标
1.沥青的准备工作：热沥青、涂有凡士林的玻璃底板
①沥青的针入度：针入度仪、标准针由硬化回火的不锈钢制成、盛样皿、恒温水槽、平底
玻璃皿、温度计（0~50℃温度为0.1℃）、秒表、盛样皿盖、三氯乙烯溶剂、刮刀、电炉、5℃水
②沥青延度试验：八字试模（由两个端模和两个侧模）、温度计（0~50℃温度为0.1℃）、
刮刀
③沥青软化点试验：软化点试验仪、钢球、试样环（黄铜制成）、钢球定位环、金属支架、
耐热玻璃烧杯（800~1000ml）、温度计（0~80℃）、加热电炉、试样底板（涂有凡士林）、恒温水槽、刮刀
2.试验：
①取热沥青浇筑放好的八字模、盛样皿、试样环、模浇筑好后记录时间
盛样皿（针入度）浇模时间7:0 放置一个半小时后【8；30】电热恒温水浴（25℃）
智能数控沥青针入度仪结果：88.4、92.5，结论沥青合格。
【允许差小于4】 {90号沥青针入度80~100mm}
试样环（软化点）浇模时间7:07 （7:37）刮模（7:40）5℃水15min 全自动沥青软化点试验器加热至小球掉落（7:57）时记录其温度，结果（42.5℃、44℃）平均值43.25,故该沥青符合要求。
{90号沥青技术要求规定C级沥青不得小于42℃} 八字模（延度）浇模时间7：07 1个小时后（8:14）刮模（水15℃）调温调速沥青延伸仪（放置一个半小时）开动延度仪，结果＞100cm，所以该沥青延伸度符合要求。
{道路石油沥青技术要求规定5℃延度不小于100cm}
特别注意事项：
①涂凡士林时只涂侧模
②针入度实验时先调好5℃水，再将试模放入水中；扎针时候扎三角形状
③融入度实验时小球要放好。
