液晶电光效应及显示原理
大学物理实验---液晶光电效应
⼤学物理实验---液晶光电效应实验题⽬：液晶电光效应实验⽬的：1、在掌握液晶光开关的基本⼯作原理的基础上，测量液晶光开关的电光特性曲线；2、观察液晶光开关的时间响应曲线，并求出液晶的上升时间和下降时间；3、测量液晶显⽰器的视⾓特性；4、了解⼀般液晶显⽰器件的⼯作原理。
实验原理：TN型液晶光开关⼯作原理两张偏振⽚贴于玻璃的两⾯，上下电极的定向⽅向相互垂直，P1的透光轴与上电极的定向⽅向相同，P2的透光轴与下电极的定向⽅向相同，于是P1和P2的透光轴相互正交。
在未加驱动电压的情况下，来⾃光源的⾃然光经过偏振⽚P1后只剩下平⾏于透光轴的线偏振光，该线偏振光到达输出⾯时，其偏振⾯旋转了90°。
这时光的偏振⾯与P2的透光轴平⾏，因⽽有光通过。
（见原理⽰意图）当施加⾜够电压时(⼀般为1～2伏)，在静电场的作⽤下，液晶分⼦趋于平⾏于电场⽅向排列。
原来的扭曲结构被破坏，从P1透射出来的偏振光的偏振⽅向在液晶中传播时不再旋转，保持原来的偏振⽅向到达下电极。
这时光的偏振⽅向与P2正交，因⽽光被关断。
由于上述光开关在没有电场的情况下让光透过，加上电场的时候光被关断，因此叫做常⽩模式。
液晶光开关电光特性曲线液晶驱动电压和时间响应曲线实验步骤：1、校准透过率为100％，2、液晶电光特性的测量：静态模式下使电压从0v到6v记录相应的透射率。
绘制电光曲线图求出阈值电压与关断电压。
3、液晶时间特性曲线测定：静态闪烁状态，透过率为100％，电压为2v,由⽰波器观察到驱动电压波形及时间特性曲线，并求出上升时间与下降时间。
4、液晶视⾓特性的测量（1) ⽔平视⾓的测量电压在0v下，⾓度从-75度⾄+75度,读出每⼀⾓度下透射率的最⼤值。
电压在2v下，⾓度从-75度⾄+75度,读出每⼀⾓度下透射率的最⼩值。
计算对⽐度，绘制曲线图。
（2) 垂直视⾓的测量（同上）电压在0v下，⾓度从-75度⾄+75度,读出每⼀⾓度下透射率的最⼤值。
液晶的电光效应
液晶的电光效应【摘要】120年前，物理学家发现了液晶，如今液晶显示器已经应用到生活中的很多领域。
通过本实验，我们会发现液晶在外电场作用下，分子取向变化了，光的通过率与外加电压的大小有关系。
同时看到，液晶改变排列方式是需要一定时间的，即响应时间。
液晶具有晶体的光栅特性，运用光学的知识可以测量出液晶的光栅常数。
关键词：液晶电光效应响应时间光栅一：引言1888年，植物学家莱尼茨尔发现：胆甾醇苯酸酯晶体加热到145.5℃会熔融成混浊液体，继续加热到178.5℃，混浊液体会突然变成各向同性的清亮液体。
145.5℃-178.5℃范围内，CB处于不同于各向同性液体的中介相。
他将这一现象告诉德国物理学家莱曼，经过系统研究，莱曼发现许多有机化合物都出现中介相，物质在中介相具有强烈的各向异性物理特征，同时又具有流动性。
这种中介相被称为液晶相。
1922年法国的弗里德尔完成了液晶的分类，它被分为近晶相，向列相和胆甾相。
30年代到50年代之间，众多的物理学家对液晶的基本理论，电光磁的各向异性，电光效应等各个领域进行了深入的研究。
进入60年代，液晶材料开始进入实用研究阶段。
本实验通过对液晶盒的扭曲角，电光相应曲线和相应时间的测量，以及对液晶光栅的观察和分析，了解液晶在外电场作用下的变化，及其引起的液晶盒的光学性质的变化，并掌握对液晶电光效应测量的方法。
二：实验原理液晶可根据分子排列的平移和取向有序分为三大类：近晶相，向列相和胆甾相。
本实验采用向列相液晶，它的分子保持平行排列状态，但分子重心混乱无序。
液晶的电光效应是指液晶在外电场作用下分子的排列状态发生变化，引起液晶盒的光学性质随之变化的电对光的调制现象。
同时由于液晶的双折射性，液晶盒还可以显示出旋光性。
1．旋光性液晶材料被封装在两个镀有透明导电薄膜的玻璃基片之间，玻璃表面经过特殊处理，液晶分子的排列受表面的影响，这种装臵称为液晶盒。
若上下两个旋光性成一定角度，基片间液晶分子取向将均匀扭曲。
液晶电光效应
液晶电光效应液晶电光效应是一种将电信号转换为光信号的现象。
它是由于液晶分子在电场作用下发生取向改变，从而改变了光的传播方向和偏振状态，导致光的透过性和反射性发生变化。
液晶电光效应广泛应用于电子显示器、光学通信、激光技术等领域。
液晶分子是一种具有长形分子结构的有机化合物，其分子具有两个端基团和一个中心环状结构。
当液晶分子处于无外界作用力下时，它们呈现出无序排列状态。
但是，当外加电场时，由于电场力的作用，液晶分子会发生取向改变，并且沿着电场方向排列。
这种取向改变会导致液晶材料对入射光线的偏振状态产生影响。
根据不同的取向方式，可以将液晶材料分为两类：向列型和扭曲型。
在向列型液晶中，分子沿着同一个方向排列，并且与相邻层之间保持平行关系。
在扭曲型液晶中，相邻层之间呈现出扭曲的排列方式，形成了一种螺旋状的结构。
液晶电光效应的基本原理是偏振光的旋转。
当偏振光通过液晶材料时，由于液晶分子的取向改变，偏振方向也会发生变化。
这种变化可以通过旋转角度来描述。
当电场强度增加时，液晶分子的取向也会发生改变，从而导致偏振光旋转角度的增加。
除了偏振光旋转外，液晶电光效应还会影响到光线透过性和反射性。
在没有电场作用下，液晶材料对入射光线几乎没有影响。
但是，在有电场作用下，由于分子取向的改变，液晶材料对入射光线的透过性和反射性都会发生变化。
这种变化可以通过调节电场强度来实现。
液晶电光效应在现代科技中有着广泛的应用。
最为常见的应用就是在各类显示器中。
例如，在液晶显示器中，通过控制不同区域之间的电场强度差异来控制像素点亮灭和颜色变化。
此外，液晶电光效应还可以用于光学通信中的调制和解调、激光技术中的偏振器件等领域。
总之，液晶电光效应是一种重要的物理现象，它将电信号转换为光信号，为现代科技的发展提供了重要的支持。
随着科技的不断进步，液晶电光效应在更多领域中将会得到广泛应用。
液晶电光实验报告
一、实验目的1. 了解液晶的基本特性和电光效应原理。
2. 掌握液晶电光效应的实验方法与操作步骤。
3. 分析液晶电光效应的实验数据，得出结论。
4. 理解液晶在光显示技术中的应用。
二、实验原理液晶是一种介于液体与固体之间的特殊物质，具有流动性、各向异性和光学各向异性等特性。
液晶的电光效应是指液晶分子在外电场作用下，其排列方向发生变化，从而导致光学性质发生改变的现象。
当液晶分子受到外电场作用时，分子会沿着电场方向排列，从而改变液晶的折射率。
这种折射率的变化会导致液晶对光的传播方向产生偏转，从而实现光调制。
三、实验器材1. 液晶盒2. 偏振片3. 电源4. 光源5. 光电探测器6. 信号发生器7. 示波器四、实验步骤1. 将液晶盒、偏振片、光源、光电探测器和信号发生器连接成实验电路。
2. 打开电源，调节信号发生器输出频率和幅度。
3. 观察光电探测器接收到的光信号，记录数据。
4. 改变液晶盒两端的电压，观察光电探测器接收到的光信号变化，记录数据。
5. 重复步骤3和4，分别记录不同电压下的光信号数据。
五、实验结果与分析1. 实验结果通过实验，我们得到了不同电压下液晶盒的光信号数据，如下表所示：| 电压/V | 光信号强度/au || ------ | -------------- || 0 | 1.0 || 1 | 0.8 || 2 | 0.6 || 3 | 0.4 || 4 | 0.2 || 5 | 0.1 |2. 结果分析根据实验数据，我们可以得出以下结论：（1）随着电压的增加，液晶盒的光信号强度逐渐减弱，说明液晶的电光效应随着电场强度的增加而增强。
（2）当电压为0V时，光信号强度最大，说明此时液晶盒处于正常状态，液晶分子排列整齐，对光的调制作用较弱。
（3）随着电压的增加，液晶分子排列逐渐混乱，对光的调制作用逐渐增强，导致光信号强度减弱。
六、实验总结本次实验成功地验证了液晶的电光效应，并得到了相应的实验数据。
液晶屏的显示原理
液晶屏的显示原理液晶屏是一种广泛应用于各种电子设备中的平面显示器件，它采用了液晶材料的电光效应来实现图像的显示。
液晶屏的显示原理可以分为光学效应、电学效应和液晶分子定向效应三个方面。
光学效应是液晶屏显示原理中最重要的一环。
液晶分子是一种具有双折射现象的有机化合物，在没有电场作用下，液晶分子呈现出“自由旋转”状态，即不具有定向性。
当液晶屏的背光源照射到液晶屏上时，光线经过液晶屏中的液晶分子时，会因分子的双折射性质而产生两个光线，一个是沿着晶体光轴传播的光线，称为O光，另一个是与晶体光轴垂直传播的光线，称为E光。
由于这两种光线的传播速度和方向不同，所以会出现相对相位差的现象。
在液晶屏的预处理器中，通过设置偏振片的方向，将两种光线中的一种滤除掉，只保留另一种光线的通过。
然后，利用液晶屏中的液晶分子的双折射性质，可以通过改变液晶分子的定向来控制光线的通过程度。
这种液晶分子定向控制的原理称为电学效应。
液晶屏上的每个像素点都包含一个液晶分子，通过对液晶分子的定向进行调整，可以实现对光线透过与否的控制。
液晶分子的定向调整通过外加电场来实现。
液晶屏上的每个像素点都被驱动电路和电极网格所控制，可以在液晶屏表面上产生不同的电压。
当电压作用于液晶分子时，会改变分子的定向，并进一步改变光线的通过程度。
这样，当电场加到液晶屏上的某个像素点时，该像素点的液晶分子会根据电场的方向和大小进行定向调整，从而改变光线透过的程度。
除了光学效应和电学效应，液晶屏的显示原理还包括液晶分子分散效应。
当电场作用于液晶分子时，由于液晶分子的分散性，分子之间会发生排斥作用，从而使液晶分子更加定向，增加光线的透过程度。
这种液晶分子调整的效应称为液晶分子分散效应。
综上所述，液晶屏的显示原理是基于液晶分子的电光效应，通过调整液晶分子的定向和分散程度来控制光线的通过程度，实现图像的显示。
液晶屏的主要优势是能够提供较高的分辨率、较快的响应速度和较低的功耗。

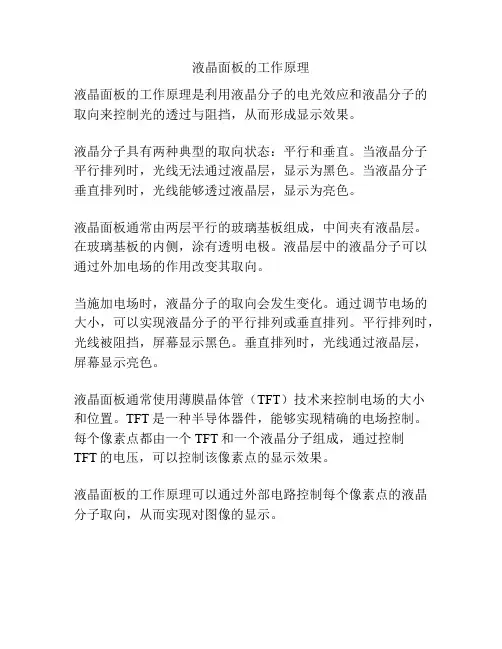

液晶面板的工作原理
液晶面板的工作原理
液晶面板的工作原理是利用液晶分子的电光效应和液晶分子的取向来控制光的透过与阻挡，从而形成显示效果。
液晶分子具有两种典型的取向状态：平行和垂直。
当液晶分子平行排列时，光线无法通过液晶层，显示为黑色。
当液晶分子垂直排列时，光线能够透过液晶层，显示为亮色。
液晶面板通常由两层平行的玻璃基板组成，中间夹有液晶层。
在玻璃基板的内侧，涂有透明电极。
液晶层中的液晶分子可以通过外加电场的作用改变其取向。
当施加电场时，液晶分子的取向会发生变化。
通过调节电场的大小，可以实现液晶分子的平行排列或垂直排列。
平行排列时，光线被阻挡，屏幕显示黑色。
垂直排列时，光线通过液晶层，屏幕显示亮色。
液晶面板通常使用薄膜晶体管（TFT）技术来控制电场的大小
和位置。
TFT是一种半导体器件，能够实现精确的电场控制。
每个像素点都由一个TFT和一个液晶分子组成，通过控制
TFT的电压，可以控制该像素点的显示效果。
液晶面板的工作原理可以通过外部电路控制每个像素点的液晶分子取向，从而实现对图像的显示。
液晶电光效应
液晶电光效应液晶电光效应是指液晶材料在电场作用下发生光学效应的现象。
液晶材料是一种特殊的有机化合物，具有特殊的结构和性质，可以通过调节电场来改变光的传播状态。
在液晶显示技术中，液晶电光效应起到了至关重要的作用。
液晶电光效应最早在1888年由奥地利物理学家弗雷德里希·雷茨勒（Friedrich Reinitzer）发现。
他观察到某些胆固醇类化合物在加热时会从固态变为液态，而在某个温度下又会形成胆固醇晶体。
这个晶体在熔化过程中会发生颜色的变化，这就是液晶电光效应的最早发现。
液晶电光效应的原理是基于液晶分子的有序排列和电场的作用。
液晶分子具有长形结构，可以在特定条件下排列成有序的结构，形成液晶相。
在无电场作用下，液晶分子的排列呈现为无序状态，光无法通过。
但是，当外加电场时，液晶分子会沿着电场方向重新排列，形成有序的结构，使光通过。
液晶电光效应的光学特性使其在各种显示设备中得到了广泛应用。
最常见的液晶显示器就是电视、计算机显示器和手机屏幕。
这些设备中的液晶分子通过调节电场的强弱来控制光的透过程度，从而实现图像的显示。
当电场强度较弱时，液晶分子呈现较为有序的状态，光透过的程度较大，显示器呈现出较亮的图像。
而当电场强度较强时，液晶分子呈现较为无序的状态，光透过的程度较小，显示器呈现出较暗的图像。
液晶电光效应的应用不仅局限于显示设备领域，还涉及到光学仪器、光学调制器等领域。
例如，在光学调制器中，液晶电光效应可以用来调节光的偏振方向。
通过调节电场的强弱，可以改变液晶分子的排列方式，进而改变光的偏振方向，实现光的调制。
液晶电光效应的研究和应用在科学和技术领域具有重要意义。
它不仅推动了液晶显示技术的发展，还为光学器件的设计和制造提供了新的思路和方法。
通过深入研究液晶电光效应的机理，科学家们可以进一步优化液晶材料的性能，提高液晶显示器的分辨率和色彩表现力。
液晶电光效应是液晶显示技术的基础原理之一，通过调节电场来改变液晶分子的排列状态，进而控制光的透过程度。
液晶电光效应实验报告
液晶电光效应实验报告一、实验目的1.了解液晶的基本原理和电光效应。
2.观察和测量液晶显示器在外加电场作用下的光学性质变化。
3.研究液晶显示器的工作原理。
二、实验仪器和材料1.液晶显示器2.外加电源3.直流稳压电源4.数显万用表5.电源线等三、实验原理液晶电光效应是指液晶因外加电场作用下发生的光学性质变化。
液晶的分子结构使其具有双折射效应，即当无电场作用时，液晶分子排列有序，折射率一致，透过的光线为线偏振光。
而当外加电场作用于液晶时，液晶分子排列发生变化，折射率不一致，透过的光线变为圆偏振光。
四、实验步骤1.将液晶显示器连接好外加电源和电源线，并接通电源使其工作。
2.调节电源输出电压，观察到显示器发出的图案。
3.利用数显万用表测量液晶显示器外加电压和电流。
4.记录显示器上显示的图案在不同电压下的变化情况。
五、实验结果与分析通过实验观察和测量，得到了液晶显示器在不同电压下显示的图案变化情况。
随着外加电压的增加，显示器上显示的图案也发生了变化。
在低电压下，显示器上的图案模糊不清，无法辨认；而在适当的电压范围内，图案变得清晰可辨，颜色也更加鲜艳。
但是当电压过高时，图案又变得模糊。
这种变化是由液晶电光效应引起的。
当电场强度较弱时，液晶分子大致保持有序排列，所以透过的光线呈线偏振光，显示的图案模糊。
当电场强度适中时，液晶分子会重新排列，折射率不一致，透过的光线变为圆偏振光，显示的图案变得清晰。
但是当电场强度过强时，液晶分子排列变得混乱，无法正确解码和显示，导致图案模糊。
六、实验结论通过本次实验，我们对液晶的基本原理和电光效应有了更深入的了解。
液晶显示器在外加电场作用下会发生光学性质的变化，从而实现图案的显示。
为了获得清晰可辨的图案，外加电压必须保持在适当的范围内，过高或者过低的电压都会导致图案模糊不清。
因此，在液晶显示器的使用过程中，要注意调节电压以获得最佳显示效果。
七、实验心得通过本次实验，我深入了解了液晶电光效应的原理和液晶显示器的工作原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏州大学物理实验教学中心
实验原理
光学实验
液晶电光效应及显示原理
苏州大学物理实验教学中心
实验原理
液晶光开关工作原理示意图
入射的自然光 偏振片P1
扭曲排列 的液晶分 子具有光 波导效应
光波导 已被电 场拉伸
光学实验
液晶电光效应及显示原理
偏振片P2
出射光 苏州大学物理实验教学中心
实验原理
液晶光开关电光特性曲线 90%
（2 )垂直视角的测量（同上）
5、液晶图像显示原理 动态模式，电压5V左右。按矩阵开关可以改变像素的 通断状态，使暗或亮像素组合成一个字符或文字。
苏州大学物理实验教学中心
注意事项
光学实验
液晶电光效应及显示原理
1、绝对禁止用光束照射他人眼睛或直视光束本身，以防伤害眼睛！
2、在进行液晶视角特性实验种，更换液晶板方向时，务必断开总电 源后，再进行插取，否则将会损坏液晶板；
a bc def
苏州大学物理实验教学中心
实验仪器
激光源
光学实验
液晶电光效应及显示原理
接收器 电压旋钮
示波器
液晶屏
透过率旋钮
苏州大学物理实验教学中心
实验仪器
光学实验
液晶电光效应及显示原理
苏州大学物理实验教学中心
实验内容及步骤
光学实验
液晶电光效应及显示原理
1、校准透过率为100％
2、液晶电光特性的测量 静态模式下使电压从0V到5V记录相应的透射率。 绘制电光曲线图求出阈值电压与关断电压。
光学实验
液晶电光效应及显示原理
10%
苏州大学物理实验教学中心
实验原理
液晶驱动电压和时间响应曲线
光学实验
液晶电光效应及显示原理
下降时间
上升时间
苏州大学物理实验教学中心
实验原理
光学实验
液晶电光效应及显示原理
液晶图像显示原理
液晶光开关组成的矩阵式图形显示器，工作方式为 扫描方式，显示原理如右图所示。
A B C D E
3、液晶时间特性曲线测定
静态闪烁状态，透过率为100％，电压为2V,由
示波器观察到驱动电压波形及时间特性曲线， 并求出上升时间与下降时间。
苏州大学物理实验教学中心
实验内容与步骤
光学实验
液晶电光效应及显示原理
4、液晶视角特性的测量 （1 )水平视角的测量 电压在0V下，角度从-85度至+85度,读出每一角度 下透射率的最大值。 电压在2V下，角度从-85度至+85度,读出每一角度 下透射率的最小值。 计算对比度，绘制曲线图。
3、液晶板凸起面必须要朝向激光发射方向，否则实验记录的数据为 错误数据；
4、在调节透过率100％时，如果透过率显示不稳定，则很有可能是光
路没有对准，
5、在校准透过率100％前，必须将液晶供电电压显示调到0.00V或显 示大于“250” ，否则无法校准透过率为100％。在实验中，电压
为0.00V时，不要长时间按住“透过率校准”按钮，否则透过率显 示将进入非工作状态，本组测试的数据为错误数据，需要重新进 行本组实验数据记录。
光学实验
液晶电光效应 及显示原理
苏州大学物理实验教学中心
实验目的
光学实验
液晶电光效应及显示原理
1、掌握液晶光开关的基本工作原理，测量液晶光 开关的电光特性曲线。
2、了解液晶光开关的工作条件，测量液晶显示的 视角特性。
3、了解液晶光开关构成图像矩阵的方法，通过观 察液晶显示器构成文字和图形的显示模式，从 而了解一般液晶显示器件的工作原理。
苏州大学物理实验教学中心
思考题
光学实验
液晶电光效样品上有时会出现呈片 状的斑点，说明导致这种现象出现的可能原因。
2、如何确定本实验所使用的液晶样品是常黑型的还 是常白型的。
苏州大学物理实验教学中心
