钢绞线张拉计算书
钢绞线张拉计算
后张法预制 T 梁（30m）钢绞线张拉伸长量计算书长深高速公路LJ—4标后张法预制T 梁钢绞线张拉伸长量计算遵化南互通板梁预制厂位于遵化南互通区内，占地23亩。
预制厂内设26个后张法T 梁台座，负责生产302片T 梁。
所有T 梁均采用C50砼浇筑。
预应力钢绞线采用GB/T5224-2003标准的高强低松弛s φ15.2mm 预应力钢绞线。
钢绞线标准强度by R =1860Mpa 。
所有预应力钢绞线采用张拉和伸长值双控张拉施工，张拉控制应力按设计施工图正弯矩采用k σ=0.73×b y R =0.73×1860 Mpa =1357.8 Mpa 。
根据天津市市政公路材料试验管理局试验中心的检测结果，我部进场的钢绞线弹性模量为y E =1.95×105Mpa ，单根公称截面积为A y =1357.8×103×140×10-6=190.09KN 。
T 梁的张拉施工工艺及计算数据如下。
一、 张拉施工工艺及程序：根据《公路桥涵施工技术规范》和设计图纸规定，张拉施工控制采用张拉和伸长值双控方式很圆锚整体张拉、扁锚单根张拉的施工工艺。
张拉施工程序如下：低松弛预应力钢绞线0→初应力→k σ（持荷两分钟）→锚固，即用两个150t 千斤顶两端同时张拉，初应力为k σ的10%，此时的伸长值为1L ∆，其值采用相邻级的伸长值。
控制张拉应为k σ=0.73×b y R =0.73×1860Mpa =1357.8 Mpa 即为末张的应力值。
其中伸长值L ∆=1L ∆＋2L ∆，1L ∆为开始至初张的伸长量，2L ∆为初张至末张间的伸长量。
张拉完毕后，L ∆与计算伸长值比较，其伸长值误差不应超过6%，否则应停止张拉，查明原因。
二、 计算参数：1、s φ15.2钢绞线的弹性模量：y E =1.95×105Mpa2、s φ15.2钢绞线的张拉控制应力：正弯矩：k σ=0.73×by R =0.73×1860 Mpa =1357.8 Mpa3、孔道摩阻系数：μ=0.254、孔道每米局部偏差对摩擦的影响系数： k=0.0015三、 张拉伸长量计算： 1、 计算公式：()()01kx kx Ly y y y Pe PL e L A E A E kL μθμθμθ-+-+⎡⎤-∆==⎢⎥+⎣⎦⎰ 式中：P ·········钢绞线张拉力L ∆·········预应力钢绞线的计算伸长量 L ·········预应力钢绞线的长度y E ·········预应力钢绞线的弹性模量 y A ·········钢绞线的截面积简化计算式：y yPL L A E ∆=P ·········钢绞线平均张拉力， ()1kx P e P kL μθμθ-+⎡⎤-⎣⎦=+L ∆·········预应力钢绞线的计算伸长量 L ·········预应力钢绞线的长度y E ·········预应力钢绞线的弹性模量A·········钢绞线的截面积y2、张拉伸长量计算表：30米T梁边跨边梁30米T梁边跨中梁30米T梁中跨边梁30米T梁中跨中梁四、预应力T梁控制张拉力计算：1、边跨边梁N1、N2、N3、N4，边跨中梁N1、N2，中跨边梁N1、N2：FK=σ×n×y A=0.73×1860×103×7×0.140×10-3 =1330.644KN k2、边跨中梁N3、N4，中跨边梁N3、N4，中跨中梁N1、N2、N3、N4：FK=σ×n×y A=0.73×1860×103×6×0.140×10-3 =1140.552KN k五、张拉数据表：1、边跨边梁N1，边跨中梁N1正弯矩钢绞线：2、边跨边梁N2、边跨中梁N2正弯矩钢绞线：3、边跨边梁正弯矩钢绞线（N3）：4、边跨边梁正弯矩钢绞线（N4）：5、边跨中梁正弯矩钢绞线（N3）：6、边跨中梁N4，中跨边梁N3，中跨中梁N3正弯矩钢绞线：7、中跨边梁正弯矩钢绞线（N1）：8、中跨边梁正弯矩钢绞线（N2）：9、中跨边梁N4,中跨中梁N4正弯矩钢绞线：10、中跨中梁正弯矩钢绞线（N1）：11、中跨中梁正弯矩钢绞线（N2）：依据2009年5月29日标定1500KN千斤顶回归方程计算油表读数。
后张法预应力钢绞线、张拉控制力计算
后张法预应力钢绞线伸长量计算说明一、参数数据1、根据设计通用图说明，20m、30m、40m跨T梁，管道摩擦系数μ=0.25，偏差系数k=0.0015，预应力松弛系数取0.3；（1）30mT梁连续处N1钢绞线采用6Φｓ15.2，横截面积为840mm2，锚下控制张拉力为1172KN，N2和N3钢绞线采用5Φｓ15.2，横截面积为700mm2，锚下控制张拉力为781KN,N4钢绞线采用5Φｓ15.2，横截面积为700mm2，锚下控制张拉力为977KN；（2）40mT梁连续处N1、N2、N3、N4、N5钢绞线均采用6Φｓ15.2，横截面积为840mm2，锚下控制张拉力为1172KN。
（3）20mT梁连续处N1、N2、钢绞线均采用5Φｓ15.2，横截面积为700mm2，锚下控制张拉力为977KN，N3、N4钢绞线均采用3Φｓ15.2，横截面积为420mm2，锚下控制张拉力为586KN。
二、计算公式：预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力；两项因素导致钢绞线张拉时，锚下控制应力沿着管壁向跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。
《公路桥梁施工技术规范》(JTG/T F50-2011)中关于预应筋伸长值ΔL的计算按照以下公式（1）：ΔL＝Pp×L Ap×EpΔL—各分段预应力筋的理论伸长值（mm）；Pp—各分段预应力筋的平均张拉力（N）；L—预应力筋的分段长度（mm）；Ap—预应力筋的截面面积（mm2）；Ep—预应力筋的弹性模量（Mpa）；《公路桥梁施工技术规范》(JTG/T F50-2011)附录C－1中规定了Pp的计算公式（2）：Pp＝P×（1－e－（kx＋μθ））kx＋μθP—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为前段的终点张拉力（N）；θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，分段后为每分段中每段曲线段的切线夹角（rad）；x—从张拉端至计算截面的孔道长度，分段后为每个分段长度或为公式1中L值；k—孔道每束局部偏差对摩擦的影响系数（1/m），管道内全长均应考虑该影响；μ—预应力筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响。

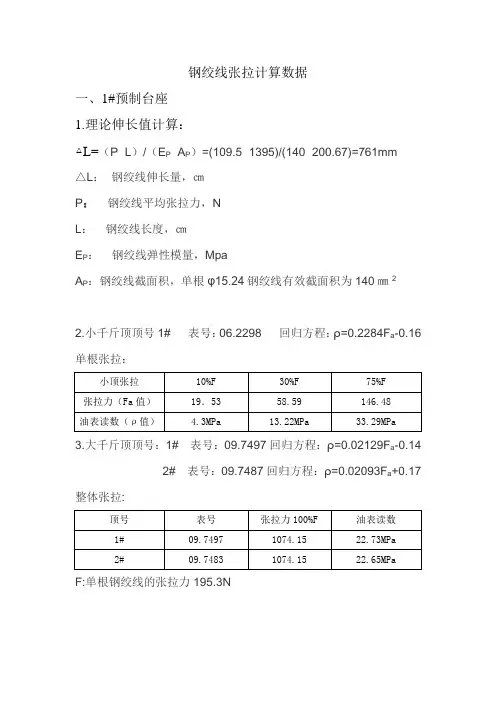

钢绞线张拉计算数据
钢绞线张拉计算数据
一、1#预制台座
1.理论伸长值计算：
△L=（P×L）/（E P×A P）=(109.5×1395)/(140×200.67)=761mm
△L：钢绞线伸长量，㎝
P：钢绞线平均张拉力，N
L：钢绞线长度，㎝
E P：钢绞线弹性模量，Mpa
A P：钢绞线截面积，单根φ15.24钢绞线有效截面积为140㎜2
2.小千斤顶顶号1# 表号：06.2298 回归方程：ρ=0.2284F a-0.16 单根张拉：
3.大千斤顶顶号：1# 表号：09.7497回归方程：ρ=0.02129F a-0.14
2# 表号：09.7487回归方程：ρ=0.02093F a+0.17 整体张拉:
F:单根钢绞线的张拉力195.3N
二、2#预制台座
1.理论伸长值计算：
△L=（P×L）/（E P×A P）=(86.6×1395)/(140×200.67)=602mm
△L：钢绞线伸长量，㎝
P：钢绞线平均张拉力，N
L：钢绞线长度，㎝
E P：钢绞线弹性模量，Mpa
A P：钢绞线截面积，单根φ15.24钢绞线有效截面积为140㎜2
2.小千斤顶顶号1# 表号：06.2298 回归方程：ρ=0.2284F a-0.16 单根张拉：
3.大千斤顶顶号：1# 表号：09.7465回归方程：ρ=0.02094F a-0.21
2# 表号：09.7447回归方程：ρ=0.02145F a+0.45 整体张拉:
F:单根钢绞线的张拉力195.3N。
张拉计算书
北新66团铁路大桥第二合同段箱梁张拉计算书北新66团铁路大桥第二合同段所用预应力钢材采用1×7-15.2-1860-Ⅱ级钢绞线，其力学性能为：强度＞1860MPa ，延伸率＞3.5%，公称面积：140mm2,Ⅱ级松弛，符合GB/T5224-2003和ASTMA416-98 标准要求，详见《钢绞线委托实验报告》。
所采用的张拉设备如下： 张拉机具油泵型号为：ZB4500 型。
千斤顶型号为：YCW200B_200。
所用千斤顶已委托试验中心标定。
详见«千斤顶标定试验报告»。
一、 伸长值及应力控制：1、 锚端张拉应力控制为： δk=0.75Rby=0.75×1860=1395 MPa2、 单根钢绞线张拉端控制力为：Nk=140mm2×1395MPa=N=195.3KN3、 钢绞线理论伸长值：理论引伸量为N1：242(242) N2:242(242) N3:242（242） N4：241（241） N5:242（240) 括号内为中跨梁。
4、 钢绞线实际伸长值：预应力张拉操作 ： 初张拉P0持续三分钟张拉到总吨位持续三分钟回油测量引伸量单根钢束初张拉控制力=单根钢束终张拉控制力张拉孔洞钢绞线数量：01-2P P P -=）（δδδ−−−−−−→−15总张拉吨位的百分之−−−−→−1δ测量引伸量−−−−→−2δ测量引伸量−→−δKN M 295.2915.0mm 140pa 13952=⨯⨯KN M 3.195mm 140pa 13952=⨯=中跨中梁N1（4），N2（4），N3（5），N4（5），N5（5）中跨边梁N1（5），N2（5），N3（5），N4（5），N5（5）边跨中梁N1（5），N2（5），N3（5），N4（6），N5（5）边跨边梁N1（5），N2（6），N3（6），N4（6），N5（5）中跨中梁各孔洞张拉控制力：N1=29.295KN*4=117.18KN N1=195.3KN*4=781.2KNN2=29.295KN*4=117.18KN N2=195.3KN*4=781.2KNN3=29.295KN*5=146.475KN N3=195.3KN*5=976.5KNN4=29.295KN*5=146.475KN N4=195.3KN*5=976.5KNN5=29.295KN*5=146.475KN N5=195.3KN*5=976.5KN中跨边梁各孔洞张拉控制力：N1=29.295KN*5=146.475KN N1=195.3KN*5=976.5KNN2=29.295KN*5=146.475KN N2=195.3KN*5=976.5KNN3=29.295KN*5=146.475KN N3=195.3KN*5=976.5KNN4=29.295KN*5=146.475KN N4=195.3KN*5=976.5KNN5=29.295KN*5=146.475KN N5=195.3KN*5=976.5KN边跨中梁各孔洞张拉控制力：N1=29.295KN*5=146.475KN N1=195.3KN*5=976.5KNN2=29.295KN*5=146.475KN N2=195.3KN*5=976.5KNN3=29.295KN*5=146.475KN N3=195.3KN*5=976.5KNN4=29.295KN*6=175.77KN N4=195.3KN*6=1171.8KN N5=29.295KN*5=146.475KN N5=195.3KN*5=976.5KN边跨边梁各孔洞张拉控制力：N1=29.295KN*5=146.475KN N1=195.3KN*5=976.5KNN2=29.295KN*6=175.77KN N2=195.3KN*6=1171.8KN N3=29.295KN*6=175.77KN N3=195.3KN*6=1171.8KNN4=29.295KN*6=175.77KN N4=195.3KN*6=1171.8KNN5=29.295KN*5=146.475KN N5=195.3KN*5=976.5KN二、张拉作业程序：1、张拉准备工作：清理底模干净，用连接器连接好拉杆和预应力筋，设置或安装好固定装置和放松装置；安装好定位板，检查定位板的力筋孔位置和孔径大小是否符合设计要求；检查预应力筋数量、位置、张拉设备和锚具。
钢绞线张拉计算书
K19+926.5上跨沪昆铁路立交桥后张法预应力钢绞线伸长量计算书一、工程概况：娄底市高丰公路K19+926.5上跨沪昆铁路立交桥桥跨布置为（25+35+25）m预应力小箱梁，全桥所有钢绞线张拉都采用后张法进行。
预应力钢绞线采用《预应力混凝土用钢绞线》（GB/T5224-2003）标准的低松弛高强度钢绞线，其抗拉强度标准值f pk=1860Mpa,公称直径Φs15.2，公称截面面积为139mm2，松弛率为0.3，弹性模量Ep=1.95×105Mpa。
本桥段现浇箱梁采用两端同时张拉方法，两端分别用编号5243为和5241的500t千斤顶同时进行张拉。
二、标定油表和张拉力的关系根据工程需要确定张拉力与油表的对应的关系，由实验室分别对两千斤顶进行标定，得出如下数据对应关系表1 张拉力与压力表相关对应数据实验室油表标定结论线性回归方程y=0.0343x-0.3236和y=0.0342x-0.2259三、钢绞线张拉时油表示数钢绞线张拉控制应力σk=0.75×fptk=0.75×1860MPa=1395MPa,则张拉力与油表读数为：1395MPa×139mm2×4=775.62KN四、伸长量与预应力筋平均张拉力关系计算1、顶板束钢绞线伸长量计算钢绞线长度弧度表根据锚下（张拉）控制力为Δk=0.75 fpk ＝1395Mpa及锚圈口摩阻损失（一般规定不大于3%，也可根据《公路桥梁施工技术规范》(JTJ 041-2000)附录G－9测得，这里计算取3%）计算千斤顶张拉力P＝1395×139×（1＋3%）＝194487N（每根）；计算公式：《公路桥梁施工技术规范》(JTJ 041-2000)中关于预应筋伸长值ΔL的计算按照以下公式（1）：ΔL＝Pp×L Ap×EpΔL—各分段预应力筋的理论伸长值（mm）；Pp—各分段预应力筋的平均张拉力（N）；L—预应力筋的分段长度（mm）；Ap—预应力筋的截面面积（mm2）；Ep—预应力筋的弹性模量（Mpa）；根据公式1计算工作长度T1段的伸长量：194487×8600ΔL1＝139×1.95×105ΔL1＝61.71mm根据表2计算各个钢绞线伸长量T2 伸长量83.23mmT3 伸长量119.11mm2、边跨钢绞线伸长量计算（1）N1根据钢绞线构造图共分AB、BC、CD、DE、EF、FG、GH七段进行计算：曲线段CD的θ：arc tg（44/328）*(∏/180)＝0.1333rad曲线段EF的θ：arc tg（33/1212）*(∏/180)＝0.0272rad根据锚下（张拉）控制力为Δk=0.75 fpk ＝1395Mpa及锚圈口摩阻损失（一般规定不大于3%，也可根据《公路桥梁施工技术规范》(JTJ 041-2000)附录G－9测得，这里计算取3%）计算千斤顶张拉力P＝1395×139×（1＋3%）＝194487N（每根）；根据公式1计算工作长度（AB）段的伸长量：194487×650ΔL1＝139×1.95×105ΔL1＝9.57mm根据表2中参数计算当k＝0.0015，μ＝0.25各段伸长量：表3总伸长量ΔL＝9.57＋101.77＋31.72＋4.85＋11.35＋111.09+5.9≈276.25mm（2）N2根据钢绞线构造图共分AB、BC、CD、DE、EF、FG、GH七段进行计算：曲线段BC的θ：arc tg（109/2000）*(∏/180)＝0.0544rad曲线段DE的θ：arc tg（93/2000）*(∏/180)＝0.0464rad根据锚下（张拉）控制力为Δk=0.75 fpk ＝1395Mpa及锚圈口摩阻损失（一般规定不大于3%，也可根据《公路桥梁施工技术规范》(JTJ 041-2000)附录G－9测得，这里计算取3%）计算千斤顶张拉力P＝1395×139×（1＋3%）＝194487N（每根）；根据公式1计算工作长度（AB）段的伸长量：ΔL1＝194487×650 139×1.95×105ΔL1＝9.57mm根据设计图中参数计算当k＝0.0015，μ＝0.25各段伸长量：总伸长量ΔL＝9.57＋79.17＋19.48＋28.86＋19.09＋94.21+6.05≈250.43mm（3）N3根据钢绞线构造图共分AB、BC、CD、DE、EF、FG、GH七段进行计算：曲线段BC的θ：arc tg（93/2000）*(∏/180)＝0.0464rad曲线段DE的θ：arc tg（75/1723）*(∏/180)＝0.0435rad根据锚下（张拉）控制力为Δk=0.75 fpk ＝1395Mpa及锚圈口摩阻损失（一般规定不大于3%，也可根据《公路桥梁施工技术规范》(JTJ 041-2000)附录G－9测得，这里计算取3%）计算千斤顶张拉力P＝1395×139×（1＋3%）＝194487N（每根）；根据公式1计算工作长度（AB）段的伸长量：ΔL1＝139×1.95×105ΔL1＝9.57mm根据设计图中参数计算当k＝0.0015，μ＝0.25各段伸长量：表3总伸长量ΔL＝9.57＋69.32＋19.52＋50.78＋16.45＋84.96+6.07≈246.67mm（4）N4根据钢绞线构造图共分AB、BC、CD、DE、EF、FG、GH七段进行计算：曲线段BC的θ：arc tg（56/3182）*(∏/180)＝0.0176rad曲线段DE的θ：arc tg（57/3183）*(∏/180)＝0.0179rad根据锚下（张拉）控制力为Δk=0.75 fpk ＝1395Mpa及锚圈口摩阻损失（一般规定不大于3%，也可根据《公路桥梁施工技术规范》(JTJ 041-2000)附录G－9测得，这里计算取3%）计算千斤顶张拉力P＝1395×139×（1＋3%）＝194487N（每根）；根据公式1计算工作长度（AB）段的伸长量：ΔL1＝139×1.95×105ΔL1＝9.57mm根据设计图中参数计算当k＝0.0015，μ＝0.25各段伸长量：表3总伸长量ΔL＝9.57＋9.92＋31.4＋98.27＋30.65＋9.57+6.2≈195.58mm。

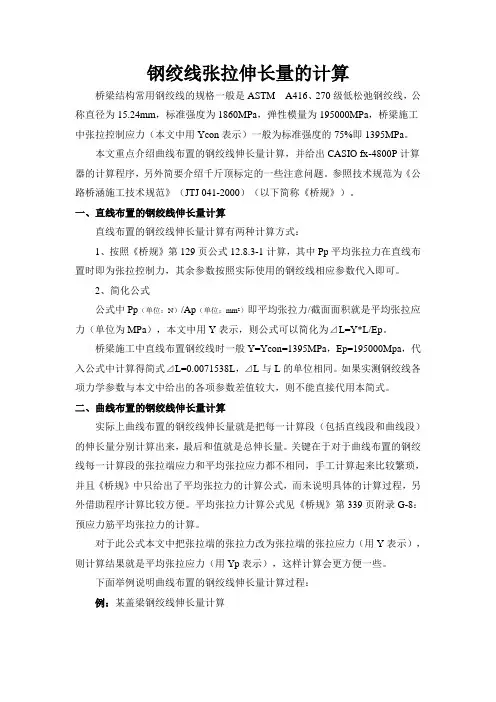

钢绞线张拉伸长量的计算
钢绞线张拉伸长量的计算桥梁结构常用钢绞线的规格一般是ASTM A416、270级低松弛钢绞线，公称直径为15.24mm，标准强度为1860MPa，弹性模量为195000MPa，桥梁施工中张拉控制应力（本文中用Ycon表示）一般为标准强度的75%即1395MPa。
本文重点介绍曲线布置的钢绞线伸长量计算，并给出CASIO fx-4800P计算器的计算程序，另外简要介绍千斤顶标定的一些注意问题。
参照技术规范为《公路桥涵施工技术规范》（JTJ 041-2000）（以下简称《桥规》）。
一、直线布置的钢绞线伸长量计算直线布置的钢绞线伸长量计算有两种计算方式：1、按照《桥规》第129页公式12.8.3-1计算，其中Pp平均张拉力在直线布置时即为张拉控制力，其余参数按照实际使用的钢绞线相应参数代入即可。
2、简化公式公式中Pp（单位：N）/Ap（单位：mm2）即平均张拉力/截面面积就是平均张拉应力（单位为MPa），本文中用Y表示，则公式可以简化为⊿L=Y*L/Ep。
桥梁施工中直线布置钢绞线时一般Y=Ycon=1395MPa，Ep=195000Mpa，代入公式中计算得简式⊿L=0.0071538L，⊿L与L的单位相同。
如果实测钢绞线各项力学参数与本文中给出的各项参数差值较大，则不能直接代用本简式。
二、曲线布置的钢绞线伸长量计算实际上曲线布置的钢绞线伸长量就是把每一计算段（包括直线段和曲线段）的伸长量分别计算出来，最后和值就是总伸长量。
关键在于对于曲线布置的钢绞线每一计算段的张拉端应力和平均张拉应力都不相同，手工计算起来比较繁琐，并且《桥规》中只给出了平均张拉力的计算公式，而未说明具体的计算过程，另外借助程序计算比较方便。
平均张拉力计算公式见《桥规》第339页附录G-8：预应力筋平均张拉力的计算。
对于此公式本文中把张拉端的张拉力改为张拉端的张拉应力（用Y表示），则计算结果就是平均张拉应力（用Yp表示），这样计算会更方便一些。
预应力钢绞线初张拉理论伸长量计算表20m
3.131 27.7 ###### 138.6 △L=Pp L/Ap Ep(㎜) △L=Pp L/Ap Ep(㎜) 2.532 13.9 5.063 27.8 ###### 138.8 △L=Pp L/Ap Ep(㎜) △L=Pp L/Ap Ep(㎜) 5.705 ###### ###### 13.9 27.8 139.1
钢绞线面积 140 L L 7.596 7.596 7.596 L 6.237 6.237 6.237 L 1.7495 1.7495 1.7495 Ap Ap 560 560 560 Ap 560 560 560 Ap 560 560 560
管道偏差系数k 0.0015 曲线段 △L=Pp L/Ap Ep(㎜ Ep Ep 195 195 195 Ep 195 195 195 Ep 195 19.97407 0.97407 0.97407 e-（kx+μθ ) 0.97606 0.97606 0.97606 e-（kx+μθ ) 0.99361 0.99361 0.99361
△L=Pp L/Ap Ep(㎜ 5.363
0.155 0.0263 0.155 0.0263 0.155 0.0263 μ kx+μθ
管道偏差系数k 0.0015 Ep 195
伸长值（mm）
曲线段 直线段 △L=Pp L/Ap Ep(㎜) 11.87035796
合计
20% N1 100% N1 N2 钢束号 10% N2 20% N2 100% N2 N3 钢束号 10% N3 20% N3 100% N3
10.727 53.633 △L=Pp L/Ap Ep(㎜ △L=Pp L/Ap Ep(㎜
0.155 0.0242 0.155 0.0242 0.155 0.0242 μ kx+μθ
钢绞线张拉计算书
工程预制预应力空心板预应力控制计算书编制：审核：日期：2008年3月14日钢绞线张拉计算书一、计算依据：1、根据九江市计量所对千斤顶和油压表的标定结果得出对应的回归方程式：y i=0.2245x i-0.71式中：y i表示压力表示值（Mpa）x i表示千斤顶压力（KN）2、设计要求：⑴ 270级Фj15.2钢绞线强度标准值f ptk=1720MPa⑵张拉控制应力σcon=0.75f ptk=1290MPa二、张拉程序：按0 20%σcon 40%σcon 103%σcon持荷5min 锚固的单根张拉程序进行张拉。
1、当张拉20%σcon=20%×1290=258MPa时：对应张拉力：F1= A×20%σcon=1.4×10-4×258×106=36.12KN对应油压表读数：y i=0.2245x i-0.71=0.2245×36.12-0.71=7.4MPa对应伸长值：ΔL1=F1×L/ A×E=36.12×148.1/1.4×1.95×105=19.6cm 2、当张拉40%σcon=40%×1290=516MPa时：对应张拉力：F2= A×30%σcon=1.4×10-4×516×106=72.24KN对应油压表读数：y i=0.2245x i-0.71=0.2245×72.24-0.71=15.5MPa对应伸长值：ΔL2=F2×L/ A×E=72.24×148.1/1.4×1.95×105=39.2cm 3、当张拉103%σcon=103%×1290=1328.7MPa时：对应张拉力：F3= A×103%σcon=1.4×10-4×1328.7×106=186.02KN对应油压表读数：y i=0.2245x i-0.71=0.2245×186.02-0.71=41.05MPa对应伸长值：ΔL3=F3×L/A×E=186.02×148.1/1.4×1.95×105=100.9cm 总伸长值：ΔL=2×（ΔL2-ΔL1）+（ΔL3-ΔL2）=100.9cm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
洞路35m预制梁钢绞线拉计算交底书一、材料规格预应力钢绞线直径Φ15.2mm,公称面积为140mm2,钢绞线标准强度为f PK =1860Mpa，弹性模量E=195GPa。
钢绞线由钢绳股份提供、夹片式锚具由川锚路桥机械有限责任公司提供、塑料波纹管由市路宇建筑材料有限责任公司提供，以上材料均在监理的见证下取样送检并已出具合格报告。
根据《市洞路道路改造工程跨铁路桥工程35m预制梁施工图中35m简支T梁预应力钢束布置图》中说明要求预应力钢绞线锚下控制力（不包括钢束与锚圈口之间的摩擦及钢束在锚下垫板喇叭口处因弯折产生摩擦而引起的预应力损失），35m预制简支T梁需拉钢束为N1、N2、N3、N4（均为腹板束），采用钢绞线规格有以下两种情况：当预制梁为中梁时，N1、N2、N3、N4钢束规格均为10-15.2mm；当预制梁为边梁时，N1、N2的钢束规格为10-15.2mm ，N3、N4的钢束规格为11-15.2mm。
锚下控制应力均为σcon=0.75*f PK=1395MPa。
二、拉要求预制梁混凝土立方体强度达到混凝土强度设计等级的90%且龄期不少于7d，方可拉预应力。
混凝土强度设计等级为C50，根据混凝土抗压强度检测报告可知已满足设计及规要求。
三、拉顺序拉采用2台250t千斤顶两端对称、匀称拉，采用拉力和伸长量双控，根据省建筑科学研究检测中心校准证书可知：千斤顶编号及油表编号分别为910#(压力表编号：HT35310397#)、0122#(压力表编号：912940#)。
T梁的拉顺序:钢束拉顺序为N1（控制应力的100%） N2（控制应力的100%） N3 (控制应力的50%) N4 (控制应力的100%)N3 (控制应力的100%) 即：100%N1 100%N2 50%N3 100%N4 100%N3。
初始拉力P1=0.10P 持荷3分钟测引申量δ1 继续加载拉力至P2=0.20P 持荷3分钟测引申量δ2 拉至总吨位P3=P 持荷3分钟测引申量δ3 回油。
千斤顶、油泵、锚具安装好，检查正常后，每一钢束按以下程序拉：四、控制力下油表读数计算HT35310397#油表的回规方程： Y=0.0216X+0.0286912940#油表的回规方程： Y=0.0219X-0.0857当预制梁为中梁时：N1第一行程（初拉力为控制力的10%）10根钢束P初=σcon×10%=（1395×140×10）×10%=195.3KNHT35310397#油表读数:Y=195.3×0.0216+0.0286=4.25MPa912940#油表读数:Y=195.3×0.0219-0.0857=4.19MPaN1第二行程（初拉力为控制力的20%）10根钢束P初=σcon×20%=（1395×140×10）×20%=390.6KNHT35310397#油表读数:Y=390.6×0.0216+0.0286=8.47MPa912940#油表读数:Y=390.6×0.0219-0.0857=8.47MPaN1第三行程（初拉力为控制力的100%）10根钢束P初=σcon×100%=（1395×140×10）×100%=1953KNHT35310397#油表读数:Y=1953×0.0216+0.0286=42.21MPa912940#油表读数:Y=1953×0.0219-0.0857=42.69MPa因N2、N3、N4的拉控制力及钢束根数均与N1一样,则受力一样,即可得出油表读数也应一致。
其中N3需按拉力为控制力的50%先行拉，待N4拉完成后再次拉至100%，所以N3拉力为控制力的50%时，HT35310397#油表读数:Y=976.5×0.0216+0.0286=21.12MPa、912940#油表读数:Y=976.5×0.0219-0.0857=21.30MPa。
当预制梁为边梁时，N1、N2的拉控制力及钢束根数均与中梁一样,则受力一样,即可得出油表读数也应一致。
N3、N4因钢束根数不同，油表读数应如下计算所示：N3、N4第一行程（初拉力为控制力的10%）11根钢束P初=σcon×10%=（1395×140×11）×10%=214.83KNHT35310397#油表读数:Y=214.83×0.0216+0.0286=4.67MPa912940#油表读数:Y=214.83×0.0219-0.0857=4.62MPaN3、N4第二行程（初拉力为控制力的20%）11根钢束P初=σcon×20%=（1395×140×11）×20%=429.66KNHT35310397#油表读数:Y=429.66×0.0216+0.0286=9.31MPa912940#油表读数:Y=429.66×0.0219-0.0857=9.32MPaN3第三行程（初拉力为控制力的50%）11根钢束P初=σcon×50%=（1395×140×11）×50%=1074.15KNHT35310397#油表读数:Y=1074.15×0.0216+0.0286=23.23MPa 912940#油表读数:Y=1074.15×0.0219-0.0857=23.44MPaN3第四行程、N4第三行程（初拉力为控制力的100%）11根钢束P初=σcon×100%=（1395×140×11）×100%=2148.3KNHT35310397#油表读数:Y=2148.3×0.0216+0.0286=46.43MPa912940#油表读数:Y=2148.3×0.0219-0.0857=46.96MPa五、理论伸长量计算1、N1刚束理论伸长量因梁沿梁中心线对称，现取梁的一半进行计算：工作长度=千斤顶长度+工作锚具长度+限位板长度+工作锚具长度=0.4+0.08+0.04+0.08=0.6m。
第1段（端直线段）：ΔL1=（0.75f PK）/E×L1=1860×0.75×（6.631+0.6）/195=51.7mm。
第2段（圆曲线段）：竖曲线θ=2πa R/(360R)=2πa/360单位为raba=6.5度竖曲线θ=0.1134rabΔL2= （0.75f PK）×L2 (1-e-(kx+µθ))/ E (kx+µθ)=（1860×0.75）×7.487×(1-e-(0.0015×7.487+0.16×0.1134))/[195×(0.0015×7.487+0.16×0.1134)]=52.8mm。
第3段（中直线段）：ΔL3= 0.75f PK×e-(kx+µθ) L3/ E=（1860×0.75）×0.971×3.113/195=21.6mm。
N1单端钢束理论伸长量：ΔL N1=ΔL1+ΔL2+ΔL3=126.1mm。
N1单端钢束控制应力10%理论伸长量：ΔL N1=126.1×0.10=12.6mm。
N1单端钢束控制应力20%理论伸长量：ΔL N1=126.1×0.20=25.2mm。
2、N2刚束理论伸长量因梁沿梁中心线对称，现取梁的一半进行计算：工作长度=千斤顶长度+工作锚具长度+限位板长度+工作锚具长度=0.4+0.08+0.04+0.08=0.6m。
第1段（端直线段）：ΔL1=（0.75f PK）/E×L1=1860×0.75×（8.708+0.6）/195=66.6mm。
第2段（圆曲线段）：竖曲线θ=2πa R/(360R)=2πa/360单位为raba=6.5度竖曲线θ=0.1134rabΔL2= （0.75f PK）×L2 (1-e-(kx+µθ))/ E (kx+µθ)=（1860×0.75）×7.487×(1-e-(0.0015×7.487+0.16×0.1134))/[195×(0.0015×7.487+0.16×0.1134)]=52.8mm。
第3段（中直线段）：ΔL3= 0.75f PK×e-(kx+µθ) L3/ E=（1860×0.75）×0.971×1.05/195=7.3mm。
N2单端钢束理论伸长量：ΔL N1=ΔL1+ΔL2+ΔL3=126.7mm。
N2单端钢束控制应力10%理论伸长量：ΔL N1=126.1×0.10=12.7mm。
N2单端钢束控制应力20%理论伸长量：ΔL N1=126.1×0.20=25.3mm。
3、N3刚束理论伸长量因梁沿梁中心线对称，现取梁的一半进行计算：工作长度=千斤顶长度+工作锚具长度+限位板长度+工作锚具长度=0.4+0.08+0.04+0.08=0.6m。
第1段（端直线段）：ΔL1=（0.75f PK）/E×L1=1860×0.75×（1.041+0.6）/195=11.7mm。
第2段（圆曲线段）：竖曲线θ=2πa R/(360R)=2πa/360单位为raba=6.5度竖曲线θ=0.1134rabΔL2= （0.75f PK）×L2 (1-e-(kx+µθ))/ E (kx+µθ)=（1860×0.75）×4.538×(1-e-(0.0015×4.538+0.16×0.1134))/[195×(0.0015×4.538+0.16×0.1134)]=32.1mm。
第3段（直线段）：ΔL3= 0.75f PK×e-(kx+µθ) L3/ E=（1860×0.75）×0.975×（6.196-4.538-1.041）/195 =4.3mm。
第4段（圆曲线段）：竖曲线θ=2πa R/(360R)=2πa/360单位为raba=tan-1（160/1257）=7.25度竖曲线θ=0.1265rabΔL4= （0.75f PK）×0.975×L4 (1-e-(kx+µθ))/ E (kx+µθ)=（1860×0.75）×0.975×1.257×(1-e-(0.0015×1.257+0.16×0.1265))/[195×(0.0015×1.257+0.16×0.1265)]=8.7mm。
