机器视觉系统的工作流程是怎么样的
机器视觉检测系统完整解决方案以及开发流程
机器视觉检测系统完整解决方案以及开发流程目录机器视觉检测系统完整解决方案以及开发流程 (1)第一步是确定要求并确定是否可行 (1)计划 (2)方案设计 (2)系统开发 (4)整合 (5)第一步是确定要求并确定是否可行机器视觉一词可以想象是具有一组眼睛的计算机进行检测或检验行为。
为了开发机器视觉应用的完整解决方案，视觉工程师执行一系列通常分为五个类别的任务：计划，设计，构建，集成和验证。
计划对于许多视觉工程师來说，任何解决方案的第一步是确定每次检查的要求并确定是否可能。
需要考虑几个因素，如：•正在检查什么•所需检查次数•检查速度•机械设计限制•性能要求•时间和成本规划阶段进入设计阶段进行验证。
为了确保要求可以实现，原型完成。
如果视觉工程师认为检查是可以实现的，则可能不需要原型设计。
然而，验证总是有益的, 因为随后在解决方案中的更改将影响时间和成本。
方案设计根据检查要求，为每个视觉应用程序创建和测试初始视觉设计。
可以有儿个视觉站，都有不同的光学设置。
在设计视觉站时，每个摄像机，镜头和光线都需要考虑几个因素。
•相机规格•相机数量•相机类型■单色或彩色•解析度•帧速率•通讯协议•曝光/快门速度•获得•镜头规格•镜头类型•焦距•工作距离•间隔•视野•过滤•光圈•灯光规格•灯数•灯光类型•尺寸•颜色•距离零件•强度一旦确定了一些因素，就设置了一个视觉设计原型來捕获样本部分的图像。
必须通过在图像中具有适当的对比度來通过软件來检测主要特征。
该过程涉及调整光学设备。
图像由通常由分辨率定义的像素阵列组成。
机器视觉软件使用这些像素，以及预定的算法來定义图像中的零件的某些特征。
它遵循与面部识别软件相同的概念。
该软件搜索图像中的某些像素排列以识别脸部特征。
例如，眼睛周围的边缘会有较暗的像素，以及眼睛中心的暗像素。
该软件使用算法分析特征，并识别一张脸。
类似地，机器视觉软件遵循相同的概念。
这些算法由视觉工程师使用机器视觉软件开发。
机器视觉设计开发的流程有哪些
机器视觉设计开发的流程有哪些导语：为了方便广大客户对机器视觉方案设计制作流程的整体认识，我们在这里整理了整个机器视觉方案从前期的产品检测评估到设备设计制作的整个过程做一个简单的介绍：为了方便广大客户对机器视觉方案设计制作流程的整体认识，我们在这里整理了整个机器视觉方案从前期的产品检测评估到设备设计制作的整个过程做一个简单的介绍：1、项目的前期评估A、和专业项目工程工程师跟初步的沟通，清楚项目需求，目的；B、提供检测样品（OK品和各种NG品数个）以及现场环境，如果不是做整机检测设备的还需要提供视觉设备的安装空间及外围IO通讯。
如有需要，项目工程师还要到现场进行现场评估，测试；C、根据提供的样品，项目工程师会在公司进行初步的技术评估，看是否达到想要的效果；D、项目工程师会根据测试结果，提出专业的意见。
提供合适的视觉硬件（工业相机、镜头、光源、电脑、机器视觉系统软件等选型方案），然后在测试结果出来后提供初步解决方案及项目费用预估。
2、立项项目经过初步评估后，双方确认项目方案的可行性，项目工程师接下来会建立一个新项目流程往下进行。
3、检测标准的明确需要收集OK品和限度NG品（即初步测试中认为可以检测出来的NG品种类），需要一定数量。
项目工程师会对提供的样品进行测试，详细的检测标准跟项目方进行确认。
4、其他确认明确了检测标准后，项目工程师会进一步和您确认检测设备达到安装现场，机械和电气要求；如果有什么特殊要求的，及时提出，方便工程师进行评估和设计。
5、整体方案书制作、明细报价单、合同制作项目工程师根据以上的确认制作详细的整体方案，整体包含整机图、视觉配置、检测标准、软件功能等。
设备的设计制作在签完合同和各方面财务确认后就开始进一步的设备的设计制作。
1、客服提供相关的辅料需要提供不同程度的良品与不良品样品、产品样品外观尺寸和设计品载具。
如果需要使用专用载具，请提供专用载具的相关尺寸以提供我们的设计使用。
2、设备整机布置图和电气控制动作流程的确认我们在收到您提供的相关辅料几个工作日后，提供设备整机布置图和电气控制动作流程给贵公司的责任人确认，如有疑问可以和公司的技术工程师沟通，技术工程师会尽快解决您的问题。
机器视觉的工作原理
机器视觉的工作原理机器视觉是一种模仿人眼视觉的技术，通过计算机软硬件系统对数字图像进行处理和分析，实现对图像的理解和解释的过程。
其工作原理可以分为图像获取、图像预处理、图像特征提取与描述、图像分类与识别等几个步骤。
首先，图像获取是机器视觉的基础，它通过光学设备（如相机、摄像机）将真实世界中的物体转化为数字图像。
常见的图像获取设备有CCD（Charge-Coupled Device）和CMOS（Complementary Metal-Oxide-Semiconductor）传感器，它们能够将光信号转化为电信号并输出给计算机进行处理。
接下来是图像预处理，这一步骤主要是为了降低图像的噪声、增强图像的对比度、去除图像的不必要细节等。
在图像预处理中，常用的方法包括平滑滤波、锐化滤波、边缘检测、几何变换等。
通过适当的预处理能够使得后续的图像特征提取和分类更加准确和有效。
图像特征提取与描述是机器视觉的关键环节之一。
在这一步骤中，计算机需要从图像中提取出具有代表性的特征以进行进一步的分析和识别。
常见的图像特征有颜色、纹理、形状、边缘等，提取这些特征的方法有灰度直方图、边缘检测算法、角点检测算法等。
选择适当的特征描述方法能够更好地反映图像的信息，并且能够提高对图像的分类和识别能力。
图像分类与识别是机器视觉的最终目标，也是最具挑战性的任务之一。
在这一步骤中，计算机需要对图像的类别或者目标进行判别和识别。
常用的分类与识别算法有模板匹配、决策树、支持向量机、深度学习等。
通过将提取到的特征与已知类别模型进行比较和匹配，可以实现对图像的自动分类和识别。
此外，机器视觉还可以与其他技术结合，实现更复杂的应用。
例如，与机器学习结合可以实现图像识别、目标跟踪等；与物联网结合可以实现智能监控、智能家居等；与自动控制结合可以实现自动导航、智能机器人等。
这些应用使得机器视觉在医疗、交通、工业等领域具有广泛的应用前景。
总的来说，机器视觉的工作原理可以理解为图像获取、图像预处理、图像特征提取与描述、图像分类与识别等几个步骤的组合。
人工智能机器视觉的工作原理
人工智能机器视觉的工作原理人工智能机器视觉（Artificial Intelligence Computer Vision）是指通过计算机视觉技术和人工智能算法，使计算机能够模拟和理解人类的视觉系统，以实现对图像和视频的感知、理解和处理。
其工作原理可以简要地概括如下。
一、图像获取首先，人工智能机器视觉需要获取图像的输入。
这可以通过摄像头、传感器等设备来实现。
机器视觉系统会将采集到的图像转化成数字信号，以便计算机进行进一步的处理。
二、预处理在进行进一步的处理之前，机器视觉系统通常需要对图像进行预处理，以提高图像的质量和准确性。
预处理包括图像去噪、对比度增强、边缘检测等操作，以便更好地区分图像的特征和信息。
三、特征提取通过特征提取，机器视觉系统能够从图像中提取出有用的特征。
特征可以是像素级的信息，也可以是更高层次的概念和模式。
常用的特征提取算法包括边缘检测、角点检测、纹理描述等。
四、图像理解在特征提取的基础上，机器视觉系统会对图像进行理解和分析。
这包括目标检测、目标跟踪、图像分类等任务。
通过使用机器学习和深度学习算法，机器视觉系统能够学习和推断出图像中的物体、场景和动作等信息。
五、决策与反馈在图像理解的基础上，机器视觉系统能够做出决策并采取相应的行动。
这可能涉及到机器人的导航、自动驾驶汽车的控制、工业机器人的操作等。
机器视觉系统还可以提供反馈信息，以便进一步优化和改进其性能。
六、应用领域人工智能机器视觉的应用领域广泛而多样。
它被广泛应用于工业自动化、智能交通、医疗诊断、军事监控等领域。
例如，在工业领域，机器视觉可以用于产品质量检测和机器人视觉导航；在医疗领域，机器视觉可以用于医学图像的分析和疾病诊断。
总结起来，人工智能机器视觉的工作原理包括图像获取、预处理、特征提取、图像理解、决策与反馈等步骤。
通过模拟和理解人类的视觉系统，机器视觉系统能够实现对图像和视频的感知、理解和处理。
这为增强计算机的视觉能力，实现更广泛的应用提供了有效的手段。

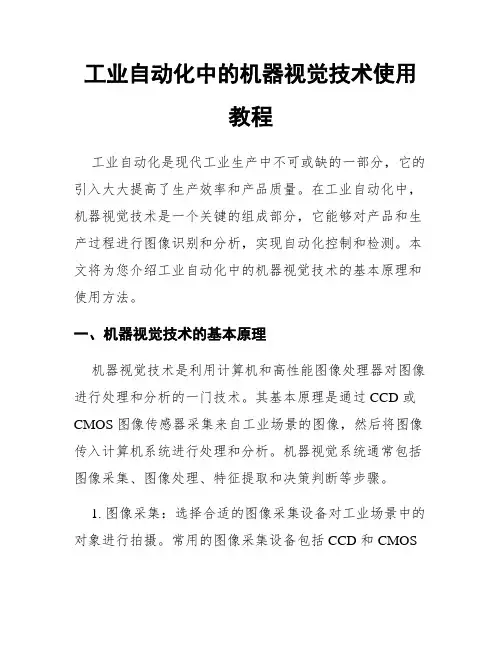

工业自动化中的机器视觉技术使用教程
工业自动化中的机器视觉技术使用教程工业自动化是现代工业生产中不可或缺的一部分，它的引入大大提高了生产效率和产品质量。
在工业自动化中，机器视觉技术是一个关键的组成部分，它能够对产品和生产过程进行图像识别和分析，实现自动化控制和检测。
本文将为您介绍工业自动化中的机器视觉技术的基本原理和使用方法。
一、机器视觉技术的基本原理机器视觉技术是利用计算机和高性能图像处理器对图像进行处理和分析的一门技术。
其基本原理是通过 CCD 或CMOS 图像传感器采集来自工业场景的图像，然后将图像传入计算机系统进行处理和分析。
机器视觉系统通常包括图像采集、图像处理、特征提取和决策判断等步骤。
1. 图像采集：选择合适的图像采集设备对工业场景中的对象进行拍摄。
常用的图像采集设备包括 CCD 和 CMOS摄像头、光学镜头等。
在选择图像采集设备时，需要考虑到光线条件、场景尺寸和分辨率等因素。
2. 图像处理：对采集到的图像进行预处理，以提高图像质量和减少干扰。
常见的图像处理方法包括去噪、增强对比度、边缘检测等。
图像处理的目的是为了提取出感兴趣的特征，为后续的特征提取和决策判断做准备。
3. 特征提取：通过图像处理算法和模式识别方法，将图像中的有用信息提取出来。
特征可以是形状、颜色、纹理、边缘等，具体选择哪些特征取决于具体的应用场景和要达到的目标。
4. 决策判断：根据特征提取的结果进行决策判断。
这一步骤通常是利用机器学习算法和模式分类方法来进行的。
根据不同的应用需求，可以实现目标检测、缺陷检测、尺寸测量等功能。
二、机器视觉技术的应用领域机器视觉技术在工业自动化领域有着广泛的应用，以下是几个常见的应用领域：1. 目标检测与定位：机器视觉可以通过图像识别和分析来定位和检测目标物体。
比如在装配线上，机器视觉可以实时检测零部件的位置和姿态，并进行准确的定位，以保证装配过程的顺利进行。
2. 缺陷检测：机器视觉可以通过图像处理和特征提取来检测产品表面的缺陷，比如裂纹、划痕等。
机器视觉系统工作原理
机器视觉系统工作原理
机器视觉系统是一种通过模拟人类的视觉感知能力来实现物体识别、检测和跟踪的技术。
它由摄像机、图像处理和分析算法以及人工智能技术组成。
机器视觉系统的工作流程如下：
1. 图像采集：系统通过一个或多个摄像机采集所需的图像或视频流。
2. 图像预处理：对采集到的图像进行预处理，包括去噪、增强和图像校正等操作，以提高后续处理的准确性和效果。
3. 特征提取：系统利用图像处理和分析算法，从预处理后的图像中提取有用的特征，例如颜色、纹理、形状和边缘等。
4. 物体识别：通过比对已知物体模型或特征数据库，系统能够识别图像中的物体，并将其分类。
5. 检测和跟踪：系统能够实时检测和跟踪物体的位置、运动和姿态等。
这一步骤通常利用计算机视觉和机器学习算法来实现。
6. 结果输出：系统将处理后的结果以可视化的形式呈现给用户，例如在图像或视频上标注物体位置和信息。
机器视觉系统的工作原理依赖于先进的图像处理、模式识别和机器学习算法。
这些算法通过提取图像的局部特征，然后进行
特征匹配和分类。
利用大量标注好的图像和训练样本，机器学习算法能够自动学习并优化模型，提高系统的准确度和鲁棒性。
总的来说，机器视觉系统通过图像采集、预处理、特征提取、物体识别、检测和跟踪等步骤实现对图像和视频的分析和理解。
它可以应用于许多领域，如工业自动化、无人驾驶、安防监控、医疗诊断和机器人技术等，为人们的生产、生活和工作提供更高效和智能的解决方案。
机器视觉_??????
机器视觉（1）——从业人员细分摘自中国机器视觉网论坛到底如何学习机器视觉？为了说明这个问题，我觉得应该先要简单地说明另一个问题：国内外机器视觉发展的不同。
我本人认为，只有先搞清了两边的不一样，才便于说清如何下手学习。
国外机器视觉发展到今天，已经从“一包到底”式的工作程序，发展到了细致分工的阶段了。
由于篇幅问题。
就不细讲这一行当如何从“一包到底”发展到细致分工过程。
一句话，国外机器视觉发展到今天，已经可以清清楚楚分为三个部分：1，底层开发部分。
2，二次开发部分。
3，最终使用部分。
于是在国外，从事这一行业的人现在也就可以简单而清楚地分成三种人：1，底层开发的人（从事底层开发工作的人）。
2，二次开发的人（从事二次开工作的人）。
3，使用及操作机器视觉系统的人（从事最终使用工作的人）。
第一类人。
就是我们常说的，开发通用视觉系统（如：DVT,西门子，欧姆龙，EVISION,COGNEX等等）的开发人员，也就是DVT，COGNEX这些公司开发部的技术职工。
第二类。
就是大家所说的OEM用户。
是专门用第一类人所开发出的系统，给第三类人搞二次开发，开发各种专为第三类人所用的系统。
第三类人，就是用户（enduser）。
这类人是真正将机器视觉系统应用到各个领域中的人，他们不仅在各自的行业中使用种种已经开发成型的机器视觉系统。
而且负责对各类系统进行测试及评估。
举个实际例子，这里有不少朋友问过这类问题：如何检测某一工件；检测光盘表面的系统该如何配置CCD相机、镜头及灯源等。
问这些问题的朋友应该算是第三类人。
他们公司要他们寻找一个系统可以用来检测本公司的产品。
但由于第一类人所开发的，只是通用的系统以及视觉系统开发工具的软件包。
并没有哪家公司专门开发一套系统来检测光盘或是某种特定的工件。
所以，这些朋友就应该来找我，因为我是第二类人。
我的工作就是，专门用DVT，EVISION，COGNEX等的视觉卡，以及视觉系统开发工具软件包为他们专门开发一套他们所需要的光盘检测系统或是工件检测系统。
机器视觉技术的工作原理
机器视觉技术的工作原理机器视觉技术是基于计算机视觉和图像处理技术的一种应用。
简言之，机器视觉技术就是让机器“看的懂”，实现对图像、视频等视觉信息的处理和分析，从而实现识别分类、定位追踪、检测测量、三维重建等自动化处理过程，可以广泛应用于工业、安防、交通、医疗、军事等领域。
那么，机器视觉技术的工作原理是怎样的呢？下面我们就来简单了解。
一、图像的采集与预处理机器视觉技术的第一步是图像的采集与预处理。
主要是将所需采集的图像送入计算机，对图像进行处理与优化，包括图像分辨率的调整、图像去噪、图像二值化、图像边缘提取、图像增强等一系列操作。
在这个过程中，需要考虑光照的影响、噪声的影响和图像失真问题，以保证后续操作的准确性与稳定性。
二、特征提取和选择第二步是特征提取和选择。
特征是指在图像中具有区分度并且能代表待测目标特点的突出信息。
一般机器视觉算法会对采集的图像进行多个尺度与角度的检测，提取各种不同的特征并对这些特征进行特征选择，以便于后续分类、识别与检测等操作。
在这个过程中，需要使用各种特征选择方法同时通过大量的学习数据进行训练来不断优化特征的提取与选择方法。
三、模型的训练和优化第三步是模型的训练和优化。
机器视觉技术需要通过大量的数据，将提取到的特征输入到机器学习模型中进行训练。
模型可以是各种机器学习算法，如支持向量机（SVM）、神经网络（NN）、深度学习（DL）、决策树（DT）等。
在这个过程中，需要考虑模型的参数选择、数据的预处理、数据的采样、数据的分布等因素对模型的训练与优化产生的影响。
模型的训练和优化是机器视觉技术中最为核心和复杂的部分，直接决定了机器视觉技术的性能和应用范围。
四、分类、识别和检测第四步是分类、识别和检测。
在第三步训练好了模型之后，机器视觉技术就可以进入分类、识别和检测等环节。
通过对所得图像特征进行分析，并将其与预定义的模型进行对比分析，从而对图像进行分类、识别和检测等操作。
分类、识别和检测是机器视觉技术中最为直接的操作，应用广泛，如人脸识别、车辆识别、文本识别、病变检测等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述机器视觉系统的工作流程
机器视觉是一种比较复杂的系统，今天在这里做一个简单的概述。
一个完整的机器视觉系统的主要工作过程如下：
1.工件定位检测器探测到物体已经运动至接近摄像系统的视野中心，向图像采集部分发送触发脉冲。
2.图像采集部分按照事先设定的程序和延时，分别向摄像机和照明系统发出启动脉冲。
3.摄像机停止目前的扫描，重新开始新的一帧扫描，或者摄像机在启动脉冲来到之前处于等待状态，启动脉冲到来后启动一帧扫描。
4.摄像机开始新的一帧扫描之前打开曝光机构，曝光时间可以事先设定。
5.另一个启动脉冲打开灯光照明，灯光的开启时间应该与摄像机的曝光时间匹配。
6.摄像机曝光后，正式开始一帧图像的扫描和输出。
7.图像采集部分接收模拟视频信号通过A/D将其数字化，或者是直接接收摄像机数字化后的数字视频数据。
8.图像采集部分将数字图像存放在处理器或计算机的内存中。
9.处理器对图像进行处理、分析、识别，获得测量结果或逻辑控制值。
10.处理结果控制流水线的动作、进行定位、纠正运动的误差等。
从上述的工作流程可以看出，机器视觉是相当复杂的。
因为大多数系统监控对象都是运动物体，系统与运动物体的匹配和协调动作尤为重要，所以给系统各部分的动作时间和处理速度带来了严格的要求。
在某些应用领域，例如机器人、飞行物体导制等，对整个系统或者系统的一部分的重量、体积和功耗都会有严格的要求。
