全台IP数字通话架构下交互演播室通话系统设计
本文介绍了苏州广电总台新大楼的全媒体交互演播室通话系统在全台IP 数字化通话系统下的实现方法，详细介绍了交互演播室中涉及到的多方复杂通话对于调音台以及数字音频矩阵设备上的配置。
数字通话 交互系统 系统设计演播室通话系统是栏目直播流程的重要保障。
导播与主持人/摄像师、导播与连线记者、主持人与连线记者的沟通，确保了一档直播栏目的流畅进行。
现代全媒体全景交互演播室更是对各方通话提出了更高的要求，本文论述了苏州广电总台在全台IP 数字化通话系统架构下的直播演播室复杂通话系统的设计理念与实现方法。
一 系统设计和安全性设计苏州现代传媒广场体量达到30万方，含4个直播演播室、6个录播演播室、600平米演播室、2000平米演播室、播出、总控及电台。
如果采用传统的通话系统，则需要为其建立一个独立而又庞大的网络，而且不利于后期的扩展和维护。
因此我们考虑充分利用已建立的光纤路由，建立一套基于IP 的通话系统，不仅可以解决传输距离的问题，而且基于IP 的网络架构可以使得系统更加灵活。
通话核心矩阵采用一台ADAM-M 中型通话矩阵，选配两块32路OMI 网络接口卡，共计64个音频通道，同时配置一台光纤交换通话点位都会安排一个固定IP 地址，在实际通话时，通过面板上对应通话点位的按钮，即可实现楼内任意两个通话点位的通话。
每个直播演播室系统配备两个TELEX 的KP4016数字演播室内部系统各工种的通话（技术、导播、主持人、摄像、连线记者）。
KP4016通过自身带有的光纤接口与总控光纤交换机相连，接入核心矩阵，从而实现与演播室内部与播控、总控、全媒体指挥中心、电台、及其他演播室的互通。
而面板自带的RJ45口则可连接演播室内部的N8000，实现内部通话的接入。
基于IP 数字化的全台网通话架构如图1。
KP4016数字通话面板提供了充足的通道数量，且各通道的音量大小独立可调，比模拟通话大杂烩的方式先进很多。
在每个直播系统中我们还配备了MCE325模拟通话主站，当KP4016损坏或KP4016与总控通话矩阵的连接中断（总控通话矩阵DOWN 机等）时，我们立即使用MCE325作为应急通话面板，保证直播演播室通话系统的不间断工作。
浅析rts全台数字化通话的先进性和重要性

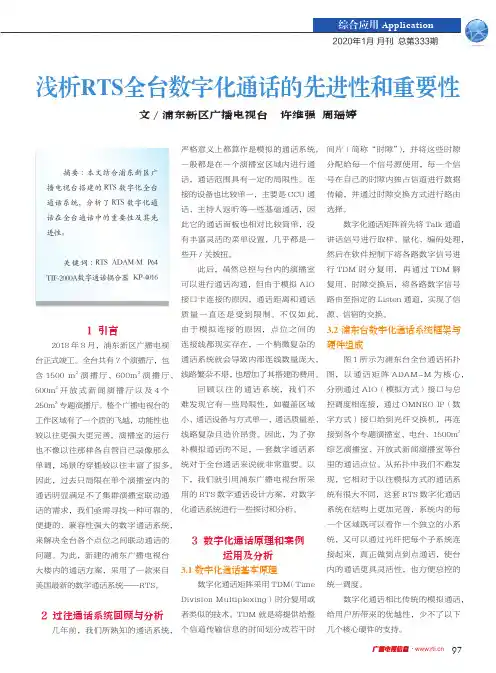

1 引言2018年8月，浦东新区广播电视台正式竣工。
全台共有7个演播厅，包含1500 m2演播厅、600m2演播厅、500m2开放式新闻演播厅以及4个250m2专题演播厅。
整个广播电视台的工作区域有了一个质的飞越，功能性也较以往更强大更完善，演播室的运行也不像以往那样各自管自己录像那么单调，场景的穿插较以往丰富了很多。
因此，过去只局限在单个演播室内的通话明显满足不了集群演播室联动通话的需求，我们亟需寻找一种可靠的、便捷的、兼容性强大的数字通话系统，来解决全台各个点位之间联动通话的问题。
为此，新建的浦东广播电视台大楼内的通话方案，采用了一款来自美国最新的数字通话系统——RTS。
2 过往通话系统回顾与分析几年前，我们所熟知的通话系统，通话系统就会导致内部连线数量庞大，线路繁杂不堪，也增加了其搭建的费用。
回顾以往的通话系统，我们不难发现它有一些局限性，如覆盖区域小、通话设备与方式单一、通话质量差、线路复杂且造价昂贵。
因此，为了弥补模拟通话的不足，一套数字通话系统对于全台通话来说就非常重要。
以下，我们就引用浦东广播电视台所采用的RTS数字通话设计方案，对数字化通话系统进行一些探讨和分析。
3 数字化通话原理和案例运用及分析3.1 数字化通话基本原理数字化通话矩阵采用TDM（TimeDivision Multiplexing）时分复用或者类似的技术。
TDM就是将提供给整个信道传输信息的时间划分成若干时图1所示为浦东台全台通话拓扑图，以通话矩阵ADAM-M为核心，分别通过AIO（模拟方式）接口与总控调度相连接，通过OMNEO IP（数字方式）接口给到光纤交换机，再连接到各个专题演播室、电台、1500m2综艺演播室、开放式新闻演播室等台里的通话点位。
从拓扑中我们不难发现，它相对于以往模拟方式的通话系统有很大不同，这套RTS数字化通话系统在结构上更加完善，系统内的每一个区域既可以看作一个独立的小系统，又可以通过光纤把每个子系统连接起来，真正做到点到点通话，使台内的通话更具灵活性，也方便总控的统一调度。
电话工作原理和应用的关系
电话工作原理和应用的关系1. 电话工作原理的基础•信号传输：电话通信基于电信号的传输，通过将声音转换为电信号并在网络中传输。
•模拟电话系统：传统的电话系统基于模拟信号传输，通过模拟电压的变化来传递声音信号。
•数字电话系统：现代电话系统采用数字信号传输，通过将声音转换为数字信息，然后在网络中传输和处理。
2. 电话的基本组成部分•麦克风：用于将声音转换为电信号的输入设备。
•扬声器：用于将电信号转换回声音的输出设备。
•拨号键盘：用于拨号和其他电话功能操作的装置。
•传输介质：电话信号传输的物质介质，可以是铜线、光纤或无线信号。
•交换设备：电话网络中的核心设备，用于连接不同的电话线路和转接电话信号。
3. 电话应用的关系•语音通信：电话是最基本和常见的语音通信工具，通过电话可以进行远程的实时语音对话，方便人们之间的沟通。
•远程会议：电话可以用于远程会议的组织和实施，不同地点的人们可以通过电话进行语音交流，实现实时的会议讨论。
•电话销售：电话可以用于销售和客户服务，销售人员可以通过电话与潜在客户进行联系和销售推广，客户也可以通过电话咨询和购买产品。
•应急通信：电话是一种稳定可靠的通信手段，可以在紧急情况下进行求救和通知，帮助人们及时应对各种突发事件。
•远程教育：电话可以用于远程教育和培训，学生和教师可以通过电话进行远程教学，提供教育资源和知识传递。
•商务通讯：电话是商务交流的重要工具，通过电话可以进行商务洽谈、下订单、咨询等工作活动，方便商业合作。
4. 电话工作原理对应用的影响•音质：电话工作原理的不同会直接影响通话的音质，模拟电话系统可能会存在杂音和质量下降的问题，而数字电话系统能提供更清晰的通话音质。
•可靠性：电话工作原理和网络设备的可靠性对通话的稳定性和连通性有着直接影响，模拟电话系统可能会受到外界干扰和线路故障的影响，而数字电话系统更加稳定可靠。
•功能：电话的功能及其应用的丰富程度受到电话工作原理的限制，数字电话系统提供了更多的功能，例如语音信箱、呼叫转移、多方通话等功能。
模拟电话通信系统课件
数字信号传输是通过数字通信网络进行传输的， 如光纤、无线通信等。
数字信号的特点
数字信号具有离散性、抗干扰能力强等特点，能 够保证通信的可靠性和稳定性。
信号转换技术
01
模拟信号转换为数字信号
通过模拟/数字转换器（A/D转换器）将模拟信号转换为数字信号。
02
数字信号转换为模拟信号
通过数字/模拟转换器（D/A转换器）将数字信号转换为模拟信号。
云计算技术
云计算技术的运用将推动模拟电话通信系统向云端转移，实现更高效 的数据存储、处理和远程控制。
市场发展趋势
市场规模持续扩大
随着人们对通信需求的不断增长，模拟电话通信系统的市场规模 将持续扩大。
行业应用领域不断拓展
从传统的电信、金融等行业拓展到智能家居、智慧城市等领域，模 拟电话通信系统的应用领域将更加广泛。
工业物联网
工业物联网的发展需要高可靠、高稳定的通信网络支持，模拟电话通信系统将为工业物联 网的发展提供重要的通信保障。
感谢观看
THANKS
05
模拟电话通信系统的信号传
输
模拟信号传
模拟信号定义
模拟信号是指利用连续的 电压或电流表示信息的信 号。
模拟信号传输方式
模拟信号传输是通过电话 线、电缆等方式进行传输 的。
模拟信号的特点
模拟信号具有连续性、实 时性等特点，能够真实地 表示声音、图像等信息。
数字信号传
数字信号定义
数字信号是指利用离散的电压或电流表示信息的 信号。
成。
广域网
定义
广域网是将分布在不同地点的计算机和设备通过通信线路互联起 来，实现数据传输和资源共享的计算机网络。
特点
办公室电话系统模拟

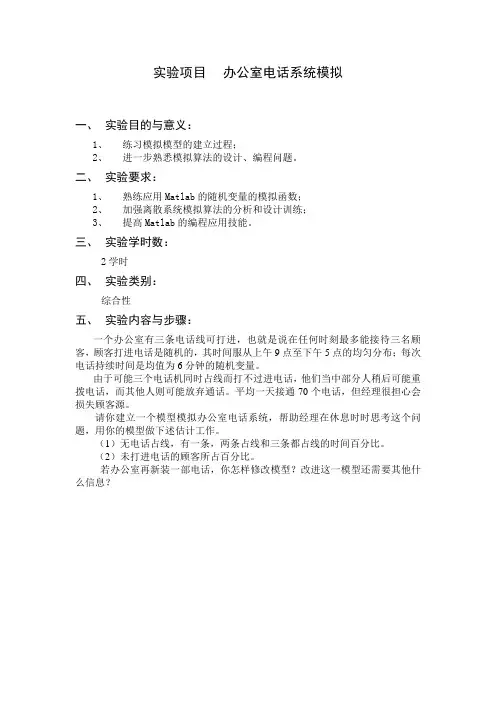

实验项目办公室电话系统模拟
