一种重卡驾驶室翻转锁止装置(陕汽环通)
1 说 明 书 摘 要
本实用新型涉及一种重卡驾驶室翻转锁止装置，用于驾驶室可以翻转的重卡车型。一种重卡驾驶室翻转锁止装置，包括驾驶室、手动油泵、高压软管、翻转油缸、液压锁、减震弹簧、限位拉条、翻转支座、前固定支座、后固定支座、销轴。通过操作手动油泵，给液压锁及翻转油缸同时供油，液压锁受压开启锁钩，油缸举升做功，使驾驶室翻转。本发明已成功使用在重卡上，即在重卡正常使用时，锁止装置将驾驶室和驾驶室后悬锁紧，当需要对驾驶室进行翻转操作时，通过操纵手动油泵，使锁止机构打开，可以将驾驶室与驾驶室后悬松开，驾驶室可以实现顺利翻转；具有结构紧凑，节省空间，方便操作等特点；操作步骤简单，维修发动机方便，操作过程中力的分布合理。而且翻转支座和前固定座上有限位拉条，可防止驾驶室倾翻事故的发生，油缸故障时，可以方便拆装油缸。
2 摘 要 附 图
1 权 利 要 求 书
1、一种重卡驾驶室翻转锁止装置，包括用于锁住驾驶室（20）的液压锁（11），液压锁（11）将固定在驾驶室上的后固定支座（12）锁住，包括手动油泵（1），还包括限位拉条（21）、翻转油缸（8），所述液压锁（11）、后固定支座（12）、限位拉条（21）、翻转油缸（8）均与驾驶室相连。
2、根据权利要求1所述的一种重卡驾驶室翻转锁止装置，其特征是：所述的限位拉条 (21)，固定连接在所述的前固定支座(22)和驾驶室（20）底板纵梁上的翻转支座（19）上。
3、根据权利要求2所述的一种重卡驾驶室翻转锁止装置，其特征是：所述的前固定支座（22），固定在驾驶室（20）底板纵梁上，并通过销轴（18）连接限位拉条（21）和翻转油缸（8）。
1 说 明 书
一种重型卡车驾驶室
技术领域
本发明涉及重卡结构设计领域，具体的说，是涉及一种重卡驾驶室翻转锁止装置，用于驾驶室可以翻转的重卡车型。
背景技术
在驾驶室需要翻转的重卡车型上，设有驾驶室的翻转锁止装置，在重卡正常运行时，锁止装置将驾驶室和驾驶室后悬锁紧，当需要对驾驶室进行翻转操作时，通过操纵手动油泵，使液压锁开启，驾驶室与驾驶室后悬分离，驾驶室可以实现顺利翻转。方便对驾驶室下部的发动机等零部件进行维护与检修。合理布置翻转及锁止系统，是满足驾驶室翻转及锁止的安全行要求，同时还要满足驾驶室翻转过程中力的合理分布。
实用新型内容
本发明的在于提供一种重卡驾驶室翻转锁止装置。
为了实现本发明的目的，本发明采用的技术方案为：
1、一种重卡驾驶室翻转锁止装置，包括用于锁住驾驶室的液压锁，液压锁将固定在驾驶室上的后固定支座锁住，包括手动油泵，还包括限位拉条、翻转油缸，所述液压锁、后固定支座、限位拉条、翻转油缸均与驾驶室相连。
2、所述的限位拉条，固定连接在所述的前固定支座和驾驶室底板纵梁上的翻转支座上。
3、所述的前固定支座，固定在驾驶室底板纵梁上，并通过销轴连接限位拉条和翻转油缸。
本发明的有益效果在于：
1、本发明已成功使用在重卡上，即在重卡正常使用时，锁止装置将驾驶室和驾驶室后悬锁紧，当需要对驾驶室进行翻转操作时，通过操纵手动油泵，使锁止机构打开，可以将驾驶室与驾驶室后悬松开，驾驶室可以实现顺利翻转；具有结构紧凑，节省空间，方便操作等特点； 2 2、操作步骤简单，维修发动机方便，操作过程中力的分布合理。
3、翻转支座和前固定座上有限位拉条，可防止驾驶室倾翻事故的发生，油缸故障时，可以方便拆装油缸。
附图说明
图1是本实用新型的翻转机构示意图；
图2是本实用新型的锁止机构示意图；
图3是本实用新型的供油系统示意图。
具体实施方式
下面结合附图和实施例对本发明进一步说明：
实施例：参见图1，图2，图3。
1、一种重卡驾驶室翻转锁止装置，包括用于锁住驾驶室（20）的液压锁（11），液压锁（11）将固定在驾驶室上的后固定支座（12）锁住，包括手动油泵（1），还包括限位拉条（21）、翻转油缸（8），所述液压锁（11）、后固定支座（12）、限位拉条（21）、翻转油缸（8）均与驾驶室相连。
2、根据权利要求1所述的一种重卡驾驶室翻转锁止装置，其特征是：所述的限位拉条 (21)，固定连接在所述的前固定支座(22)和驾驶室（20）底板纵梁上的翻转支座（19）上。
3、根据权利要求2所述的一种重卡驾驶室翻转锁止装置，其特征是：所述的前固定支座（22），固定在驾驶室（20）底板纵梁上，并通过销轴（18）连接限位拉条（21）和翻转油缸（8）。
本发明的锁止机构的使用与工作原理如下：
汽车正常行驶，液压锁11锁住安装在驾驶室20底板上的后固定支座12，液压锁11的两端分别安装在后悬机构9及减震弹簧10上。液压锁11只要在手动油泵1向高压软管供油时才开启，这样可以很好地保证了汽车驾驶室与后悬连接的牢固性，当驾驶室20落下到初始位置时，液压锁11自动锁住驾驶室20，此翻转及锁止装置结构紧凑，操纵简单，安全可靠。
当需要将驾驶室进行翻转时，按如下步骤操作：
1、按照图3所示，将手动油泵1的开关置于上升位置，操纵手动油泵1，油泵向高压软管供油，液压锁11开启，驾驶室 3 20与液压锁11分离，
2、继续操纵手动油泵1，不断地向供油系统供油，翻转油缸8在液力作用下，将驾驶室20缓缓举起；
3、当驾驶室20正常翻转到极限位置的瞬间，限位拉条21通过拉住固定在前固定支座19上的销轴18，将驾驶室20拉住，防止驾驶室前倾。
上述步骤完成后，锁止装置正常打开，重卡驾驶室可以正常翻转到极限位置。
说明书
当需要将驾驶室放回原初始位置时，按步骤1将手动油泵1上的开关置于下降位置，同时操纵手动油泵1，此时，翻转油缸8在液力作用下收缩，驾驶室20在翻转油缸8的拉力作用下往回翻转，当驾驶室8回落到初始位置时，液压锁11将驾驶室20锁住。 1 说 明 书 附 图
图1 2
图2
图3
陕重汽M备件目录
陕西重汽 M3000 系列车型备件目录
——SX4257GN324
-1- 前 言
陕西重汽 M3000 系列车型是陕重汽在多年重卡制造经验根底上开发的一款物流用
车，该车具有自重轻、可靠性高、舒适性高等特点。本备件目录仅对该车型零部件总成基
本结构予以图示说明，其他选用装置不做表达。
由于产品不断改良，实际与图示不符处请于我公司售后效劳部联系，敬请谅解。
-2- 目
一、发动机目录
潍柴 WP7.270 发动机——略参见潍柴提供备件目录
二、发动机附件
发动机——发动机悬置〔780—243 车架 4*2/6*4M3000 载货车系列欧 III£©
进气系统——空气滤清装置〔M3000〕
冷却系统——WP7-M3000-780×243 车架冷却系统
冷却系统——膨胀箱系统
燃油箱及管路——400L 塑料燃油箱及管路
燃油加速系统——油门操纵机构
三、离合器
离合器——Φ430 推式膜片弹簧离合器
离合器操纵——推式离合器操纵装置
四、变速器
变速器操纵——变速器操纵装置
变速器辅助支撑——变速器悬置
五、传动轴
传动轴总成
六、前轴〔见汉德车桥备件目录〕
七、驱动桥〔见汉德车桥备件目录〕
八、制动装置
行车制动操纵机构
驻车制动操纵机构
空气压缩机出气管路
空气枯燥器管路
空气枯燥器、四回路保护阀、再生储气筒安装
储气筒安装〔Ⅰ〕
储气筒安装〔Ⅱ〕
继动阀安装(Ⅰ) 录
-3- 分气接头安装
挂车管路
ABS 防抱死制动装置〔6×4〕
桥间差速锁操纵气路
双桥轮间差速锁操纵气路
九、车架
车架总成
十、电器
车速信号设置器
传感器
翘板开关
离合器、制动灯开关
中央电器装置板〔一〕
前照灯总成〔带转向灯〕
转向灯〔保险杠〕
底盘电器
电喇叭及底盘电器
分线盒及车后灯
车后灯及底盘电器
车后灯〔整体式档泥板〕
侧标志灯〔翼子板〕
后围照明灯
蓄电池
蓄电池箱
蓄电池总开关
线束
车速里程表、行驶记录仪电缆
某轻卡驾驶室翻转系统设计
49
10.16638/ki.1671-7988.2020.21.015
某轻卡驾驶室翻转系统设计
董勇峰，王博，郭浩
（江西五十铃汽车有限公司 产品开发技术中心，江西 南昌 330100）
摘 要：文章主要介绍了单扭杆驾驶室翻转系统工作原理和结构，文章以某轻型卡车为例，设计一款单扭杆驾驶室
翻转系统，包括方案设计、结构配接、扭杆计算和校核并通过有限元分析分析翻转支座强度，最后，此翻转系统通
过台架耐久和整车路试耐久测试，满足设计要求。
关键词：轻卡；翻转机构；扭杆计算；单扭杆
中图分类号：U463.8 文献标识码：A 文章编号：1671-7988(2020)21-49-03
Design of a overturning system of cab of light truck
Dong Yongfeng, Wang Bo, Guo Hao
( Product Development & Technical Center, Jiangxi-Isuzu Motors Co, Ltd, Jiangxi Nanchang 330100 )
Abstract: The article mainly introduces the working principle and structure of the single torsion bar cab turning system. The
article takes a light truck as an example to design a single torsion bar cab turning system, including scheme design, structural
matching, torsion bar calculation and verification. The strength of the overturning support is analyzed through finite element
驾驶室门锁锁止失效故障因素及改进措施
驾驶室门锁锁止失效故障因素及改进措施
摘要：不管国家处于哪种发展形势下，对设备的安全一直有着极高的重视。由此作为契机，本文就以驾驶门门锁锁止所引发的故障问题，讨论门锁设备的重要性和门锁故障出险后的问题检查、排查，以及门锁锁止故障的应对方法和改进措施，以确保保障司乘人员的生命财产安全。
关键词：驾驶室门锁锁止故障；锁止改进措施
在某机械驾驶室交货时没有出现任何的技术问题，但是在使用几个月到半年时，开始出现室门关不上的问题。在以正常速度进行关门时，门会弹开；如果将速度减慢进行车门关闭，车锁会锁紧，该故障可以通过车锁的更换来进行消除。
一．驾驶室门锁构造及工作原理
门锁作为一个集安全性和功能性相结合的特殊部件，各个国家都对此基础部件有着极高的重视程度，它不仅反映了我国基础机械的制造水平，同时也反映出我国在细节处的认真处理。经国我国几代人的努力，我国现目前的机械门锁制作水平已经具有较高安全、功能性，但是也不是近乎完美的，在使用中，还是会出现或大或小的问题。
驾驶室门锁锁紧机构主要由棘轮和棘爪组成，在车门进行关闭时,门锁中锁柱自棘轮的开口处带动它进行顺时针转动，棘轮转动后在逆时针推动棘爪转动。当它们离开临界位置，棘爪在弹簧的作用力下顺时针转动，使它们两者咬合，让其处于半锁状态[1]。若关门时惯性增大，门进一步的关紧，两者将会处于完全紧锁状态。
二．驾驶室门锁的重要意义
1. 保障乘务人员的安全
在乘务人员在驾驶室中进行机械操作室，往往会面对各式各样的环境和精密麻烦的操作形式。乘务人员在驾驶室内进行长时间紧张的工作，若驾驶室门锁出现了安全性问题，不仅耽误了工作进度，更使乘务人员在其中的生命财产安全难以得到保障。
2.代表国家机械设备水平
驾驶室门锁虽然只是一个小小的机械设备，但同样其中富含精妙的构思和谨小慎微的组合安装形式。不仅代表着我国对驾驶室中乘务人员的财产安全有着着的重考虑，同时也代表了我国的基础机械设备水平和发展实力。

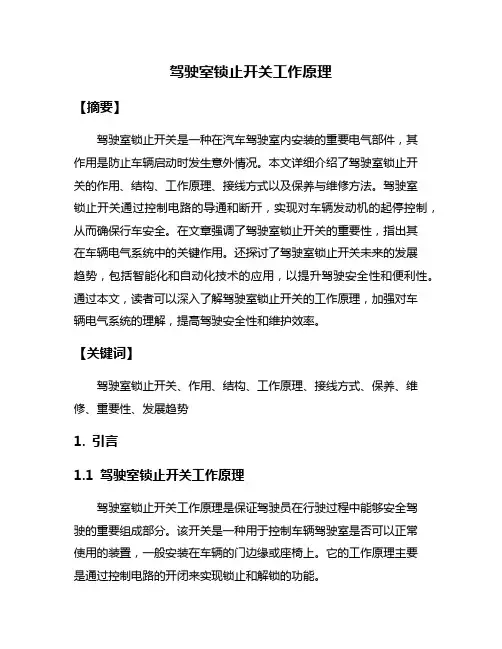

驾驶室锁止开关工作原理
驾驶室锁止开关工作原理
【摘要】
驾驶室锁止开关是一种在汽车驾驶室内安装的重要电气部件，其作用是防止车辆启动时发生意外情况。本文详细介绍了驾驶室锁止开关的作用、结构、工作原理、接线方式以及保养与维修方法。驾驶室锁止开关通过控制电路的导通和断开，实现对车辆发动机的起停控制，从而确保行车安全。在文章强调了驾驶室锁止开关的重要性，指出其在车辆电气系统中的关键作用。还探讨了驾驶室锁止开关未来的发展趋势，包括智能化和自动化技术的应用，以提升驾驶安全性和便利性。通过本文，读者可以深入了解驾驶室锁止开关的工作原理，加强对车辆电气系统的理解，提高驾驶安全性和维护效率。
【关键词】
驾驶室锁止开关、作用、结构、工作原理、接线方式、保养、维修、重要性、发展趋势
1. 引言
1.1 驾驶室锁止开关工作原理
驾驶室锁止开关工作原理是保证驾驶员在行驶过程中能够安全驾驶的重要组成部分。该开关是一种用于控制车辆驾驶室是否可以正常使用的装置，一般安装在车辆的门边缘或座椅上。它的工作原理主要是通过控制电路的开闭来实现锁止和解锁的功能。 具体来说，当驾驶室锁止开关处于锁止状态时，电路会断开，车辆的座椅、方向盘等关键部件无法移动，从而有效地防止车辆在驾驶员不在座位上时被误操作。当驾驶员坐在座位上并启动车辆时，驾驶室锁止开关会解锁，电路闭合，车辆的各项功能得以正常使用。
驾驶室锁止开关通过精密的电路设计和可靠的执行器，确保了驾驶员的安全和驾驶舒适性。它也对车辆的防盗和防护功能起到了重要作用。正确理解和使用驾驶室锁止开关的工作原理对于驾驶员和车辆的安全至关重要。在日常驾驶中，及时保养和维护驾驶室锁止开关可以延长其使用寿命，提高安全性能，为驾驶员带来更好的驾驶体验。
2. 正文
2.1 驾驶室锁止开关的作用
驾驶室锁止开关是一种用来控制车辆驾驶室门锁止状态的装置。它主要起到以下几个作用：
1. 安全防盗作用：驾驶室锁止开关可以确保当驾驶员离开车辆时，驾驶室门得以锁止，有效防止车内财物被盗。

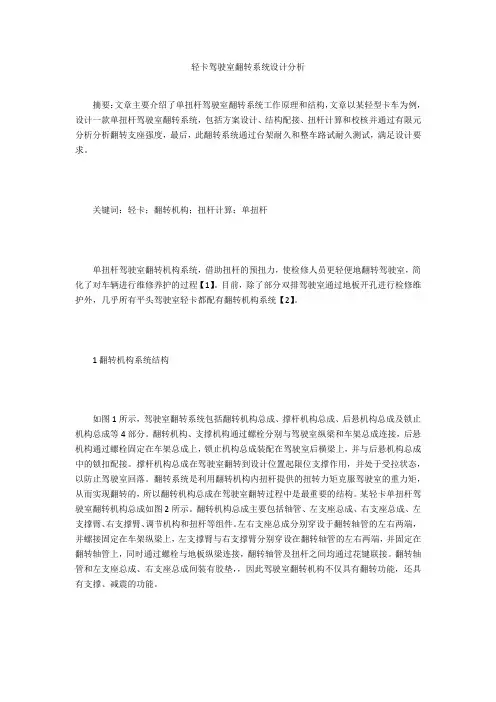

轻卡驾驶室翻转系统设计分析
