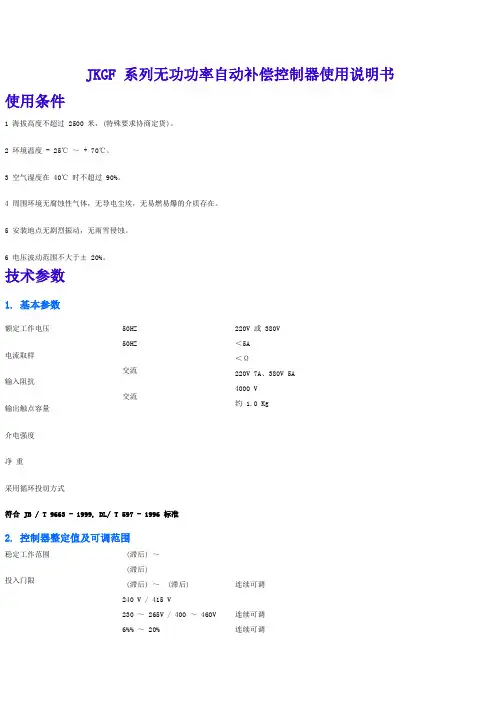

JKGF 系列无功功率自动补偿控制器使用说明书
JKGF 系列无功功率自动补偿控制器使用说明书使用条件1 海拔高度不超过 2500 米，(特殊要求协商定货)。
2 环境温度 - 25℃ ～+ 70℃。
3 空气湿度在40℃ 时不超过 90%。
4 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
5 安装地点无剧烈振动，无雨雪侵蚀。
6 电压波动范围不大于± 20%。
技术参数1. 基本参数额定工作电压电流取样输入阻抗输出触点容量介电强度净重采用循环投切方式50HZ50HZ交流交流220V 或 380V＜5A＜Ω220V 7A、380V 5A4000 V约 1.0 Kg符合 JB / T 9663 - 1999, DL/ T 597 - 1996 标准2. 控制器整定值及可调范围稳定工作范围投入门限 (滞后) ～(滞后)(滞后) ～ (滞后)240 V / 415 V230 ～ 265V / 400 ～ 460V6%% ～ 20%连续可调连续可调连续可调过电压保护欠电流封锁延时时间40 ± 5S5 ～ 90S连续可调参数调整在右盖内，手动开关在左盖内。
安装接线1.安装将固定附件的挂钩插入侧面孔内，旋附件上螺钉即将控制器固定在屏上。
2.接线标号接线内容UsIsV1 ～ 10电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十路接 1 ～ 10。
接线注意1.取样电压 Us 必须按控制器额定电压连接。
2.取样电流 Is 必须取总负荷电流线，不得取自电容屏。
3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。
（见图3）取样电压为 380V 时，Us 必须接非取样电流相的其它两相。
（见图4）4.动态型快速补偿，直接控制动态复合开关。
（见图5）5.上电网运行，功能开关应拨到“运行”档，在“欠流”灯不亮时，如果COSφ 表指示超前，请交换取样电流两根线。
接线图图 3 取样电压 220V图 4 取样电压 380V图 5 动态型试验与调整1 . 功能开关拨在“试验”档时，只有电压信号，就能自动作快速循环投切动作，可方便地检查外接线路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.概述
JKF8智能型低压无功功率自动补偿控制器（以下简称控制器）是低压配电系统补偿无
功功率的专用控制器，依据机械工业标准JB/T9663-1999及电力行业标准DL/T597-1996设
计,其控制物理量为无功功率和功率因数，有二种规格（最大6回路、最大12回路）。
控制
器采用国际上最先进的微处理器进行智能测量与控制，可与各种型号的低压电容柜、屏配
套使用，具有功能完善，抗干扰能力强，运行稳定可靠，并在有谐波的场合下能正确显示
电网功率因数等特点，具有全自动模式，“傻瓜”式设计，是目前国内无功补偿控制器性价
比最好的产品之一。
型号及其含义：
输出回路规格
产品设计序号
控制物理量—复合型
低压无功补偿控制器
2.功能特点
2.1 采用无功功率、功率因数复合控制，确保低负荷时可靠投入，避免投切振荡。
2.2 实时显示网络状况，包括功率因数、电压、电流、有功功率、无功功率等五种参数。
2.3 自动识别取样信号极性，无极性接错之虑。
2.4 电网电压低于300V或超过设定值时自动快速（5秒）逐级切除已投入的电容器组，并
显示电压值。
2.5 当电流互感器次级信号小于150ｍA时，封锁电容器的投入，同时自动快速（5秒）逐级切除已投入的电容器组。
2.6 同组电容器切投封锁时间为3分钟。
（电容放电时间）
2.7 有循环自检功能，便于电容屏出厂试验用。
3.使用条件
3.1环境温度：-10℃~+40℃
3.2相对湿度：40℃≤50%，20℃≤90%
3.3海拔高度：≤2000m
3.4环境条件：无有害气体和蒸气，无导电性或爆炸性尘埃，无剧烈的机械振动
3.5工作电压：380V±20%
4.技术参数
5.安装方式
控制器安装方式与电容屏42L系列仪表安装方式相同，外型尺寸120 mm ×120 mm ×130 mm，安装开孔尺寸113 mm×113mm，嵌入深度为130 mm 。
6.功能介绍
6.1 工作原理
控制器通电之后显示“CAL”，5秒后进入自动工作状态，如输入电流符合最小要求（大于150ｍA），将显示所测电网功率因数COSΦ。
在全自动设定模式下控制器将进行“自学过程”，在这初始化过程中，控制器按既定“功率因数值”与现配电系统作比较，并系统地启动电容器，改善功率因数，同时记录所接入电容器组的值，寻找到最小电容器组作为无功投入门限。
不管在全自动设定模式或人工设定模式下，控制器将根据所测电网感性无功量与无功门限Q S比较，如电网的感性无功量大于投入门限时，滞后指示灯开始闪动，经过延时逐渐投入补偿电容器组直至使电网的无功量低于投入门限值，且功率因数不超过目标功率因数而停止投入，当电网的功率因数超过目标功率因数时超前指示灯开始闪动，将自动快速（5秒）逐级切除已投入的电容器组。
6.2 全自动设定模式：本产品出厂可不作任何设定，接线正确即可使用，达到傻瓜功能。
在全自动设定模式下所显示的总电流、无功功率、有功功率的值不是真实值。
（自动状态指示灯开始闪烁，进入全自动模式）
6.3 人工设定模式：适合熟悉无功补偿人员根据系统情况进行设定。
在人工设定模式下，第一次开机使用时必须正确设定电流互感器的变比。
例如：用户的取样电流互感器的变比为1000/5A则其控制器变比应设置为200。
（F-6 SET 200）
6.4无功门限的设定：无功门限Q S的设定对电容器的投切频繁程度（影响电容器寿命）有至关重
要的影响。
Qs设定过小，电容器投切频繁（产生振荡）；Qs设定过大，影响补偿效果。
因此Qs 的最小设定值不能小于最小电容器组的千乏数。
例如：用户为8回路电容器组，其值为：15、15、30、30、30、30、30、30，QS值应选大于15千乏值，取16千乏为好。
（F-1 SET 16）
6.5循环自检：循环自检是专为开关厂整柜出厂前作接触器投切动作试验用，建议直接用户不用此功能。
在作循环自检前，必须断开所有支路上的熔断器。
7.接线图示
7.1 接线端子“U S1”、“U S2”接取样电压，必须接交流380V。
7.2 接线端子“I S1”、“I S2”接取样电流，必须取自总负载电流互感器，并与“U S1”、“U S2”不
同相。
（A相电流，B、C相电压；B相电流，A、C相电压；C相电流，A、B相电压）
7.3 接线端子“COM”为控制器1~12组输出的继电器公共端，接线端子“1~12”为输出控制线，
分别控制电容屏各补偿回路的接触器。
7.4 当接触器J的线圈电压为220V时，P点接N相，当接触器J的线圈电压为380V时，P点接
C相（与继电器公共端不共相即可）。
7.5 FU1~3—用户外接自备熔断器，FU1熔芯额定电流为5A，FU2、FU3熔芯额定电流为1A。
8.参数描述
8.1动态参数描述
代码含义单位描述
I 电流 A 当测量值超出显示范围用近似值，如1260A显示E13
U 电压V 显示实测电压值
Q 无功功率kvar 当测量值超出显示范围用近似值，如1360 Kvar显示E14
P 有功功率kW 当测量值超出显示范围用近似值，如1360 kW显示E14
8.2 设定参数描述（菜单说明）
代码名称设定范围出厂设置步距备注
F-0 门限设定模式1或0 1 —1全自动，0人工设定
F-1 投入门限1~120 kvar 10 kvar 1 在全自动模式下不显示F-1 F-2 目标功率因数0.85~-0.95 1.00 0.01 负号表示系统容性
F-3 投切延时5~120秒30秒 1
F-4 过压400V~456V 430V 2 电压回差8~10V
F-5 控制回路数1~6或1~12 6或12 1 二种规格
F-6 电流取样互感器变比5~800 60 5 （300：5）
9. 按键操作及参数设定
10.安装使用
步骤1 按说明书中“安装方式”及“接线图”所示要求正确安装控制器在电容屏上，将外接线路正确连接。
步骤2 进行按键操作及参数设定
①状态设定转换操作
按键“SET（菜单）”可从自动状态转换到手动状态或从手动状态转换到自动状态。
②设定参数的修改
在手动状态下按“SET（菜单）”键保持3秒可从手动状态转换到设定状态，并循环显示设定代码F—□，按“SET（菜单）”键可显示对应设定值。
选中需要修改的设定代码后，按“＋（调显）”键或按“－（参显）”键可增加或减少设定参数值，修改完毕，按“SET（菜单）”键保持3秒钟可从设定状态退出，进入自动状态。
一旦设定参数修改好以后必须转换到自动状态才能记忆确认，在设定状态下，40秒钟内无按动键则自动转换到自动状态。
③动态参数显示调出
在自动状态下按键“＋（调显）”键可调出动态参数显示代码：I（电流）、U（电压）、Q（无功功率）、P（有功功率），再按“－（参显）”键可调出动态参数对应显示值，按“SET（菜单）”键可返回主显示值：功率因数COSΦ。
④电容器手动投入与切除
在手动状态下按“＋（调显）”键可投入一组电容器组，按“－（参显）”键可切除一组电容器。
⑤循环自检（仅用于补偿屏试验）
在自动状态下按“SET（菜单）”键保持10S使小数点闪动后释放（小数点闪动表示已进入循环自检状态），这时控制器将按所设定的延时时间逐级投入电容器组（接触器），当投到所设定的路数后，控制器又按所设定的延时时间逐级切除已投入的电容器（接触器），直到全部切除，然后再一次逐级投入，依次循环动作。
当需要解除循环自检，只要按一下“SET（菜单）”健，小数点停止闪动，马上终止循环自检。
11.使用注意事项
11.1 通电5S后，如果控制器一直显示“≡1”表示电流互感器取样电流小于150ｍA，需检查采样互感器及其回路是否开路。
如果控制器一直显示“≡0”表示电流互感器取样电流大于6.0A，说明电流互感变比选择过小，应更换取样互感器。
如果控制器一直显示“≡U”表示电压过低或过高，说明输入电压低于300V或高于设定值。
11.2相负荷不一样时电流互感器应安装至负荷最大的相上。
11.3 随着补偿电容器的投入，控制器上的COSΦ指示几乎不变化，出现这种现象为电流取样错误，应取总电流，即：取样电流=负载电流+电容电流。
11.4控制器通电时，如果超前指示灯亮，说明取样电流与取样电压接线方式不符合要求，应严格按照产品说明书“接线图示”接线。
11.5 COSΦ设置值一般不宜设置为－0.98～－0.95，以免过补太多。
11.6 不便判断问题出在控制器还是外接路线时，可换一台控制器，如出现相同的故障现象，请您务必按以上提示检查外接线路。
11.7如果在遭受雷击等异常情况下，控制器出现乱码或死机，请重新开机。
建议用户加强监视，定期检查。
11.8 控制器外型有明显损坏，或接入电网前的检验未通过时，切勿使用，请及时与供应商联系。
11.9 欢迎使用“正泰”无功补偿控制器，如有疑问，请及时与我们联系。
尊敬的顾客：
本产品由专业电工操作，用户应经常对无功补偿设备进行监测，发现问题及时与我们联系，如缺乏无功监管或使用不当造成
的损失均与本公司无关。
无功监测办法：隔三五天抄一次电度表，计算有功电度÷无功电度的比值，只要比值大于2.3倍即可。
变压器的月平均负载率小于30%时，属大马拉小车，无功罚款与控制器和无功补偿装置质量没有必然联系。
