实验十二 双口网络实验测试
二端口网络的研究实验报告
二端口网络的研究实验报告This model paper was revised by LINDA on December 15, 2012.《电路原理》实 验 报 告实验时间：2012/5/22一、实验名称 二端口网络的研究二、实验目的1．学习测定无源线性二端口网络的参数。
2．了解二端口网络特性及等值电路。
三、实验原理1．对于无源线性二端口（图6-1）可以用网络参数来表征它的特征，这些参数只决定于二端口网络内部的元件和结构，而与输入（激励）无关。
网络参数确定后，两个端口处的电压、电流关系即网络的特征方程就唯一的确定了。
输入端输出端 1′ 2′图6-12． 若将二端口网络的输出电压2U 和电流－2I 作为自变量，输入端电压1U 和电流1I 作因变量，则有方程式中11A 、12A 、21A 、22A 称为传输参数，分别表示为是输出端开路时两个电压的比值，是一个无量纲的量。
是输出端开路时开路转移导纳。
是输出端短路时短路转移阻抗。
是输出端短路时两个电流的比值，是一个无量纲的量。
可见，A 参数可以用实验的方法求得。
当二端口网络为互易网络时，有因此，四个参数中只有三个是独立的。
如果是对称的二端口网络，则有3．无源二端口网络的外特性可以用三个阻抗（或导纳）元件组成的T 型或π型等效电路来代替，其T 型等效电路如图6-2所示。
若已知网络的A 参数，则阻抗1r 、2r 、 分别为：图6-2因此，求出二端口网络的A 参数之后，网络的T 型（或π）等效电路的参数也就可以求得。
4．由二端口网络的基本方程可以看出，如果在输出端1-1′接电源，而输出端2-2′处于开路和短路两种状态时，分别测出10U 、20U 、10I 、1S U 、1S I 、2S I ，则就可以得出上述四个参数。
但这种方法实验测试时需要在网络两端，即输入端和输出端同时进行测量电压和电流，这在某种实际情况下是不方便的。
在一般情况下，我们常用在二端口网络的输入端及输出端分别进行测量的方法来测定这四个参数，把二端口网络的1-1′端接电源，在2-2′端开路与短路的情况下，分别得到开路阻抗和短路阻抗。
双口网络实验报告
双口网络实验报告双口网络实验报告引言：随着互联网的快速发展，网络通信已经成为了现代社会中不可或缺的一部分。
而双口网络作为网络通信的一种重要形式，具有着广泛的应用场景和重要的研究价值。
本实验旨在通过搭建双口网络实验平台，深入了解双口网络的原理、特点和应用，并通过实际操作来验证理论知识。
一、实验设备和方法1. 实验设备：本实验所需的设备包括计算机、交换机、路由器、双口网络适配器等。
2. 实验方法：首先，将计算机、交换机和路由器依次连接起来，形成一个局域网。
然后，通过双口网络适配器将局域网连接到互联网上，形成一个双口网络。
最后，通过对网络的配置和调试，实现双口网络的正常通信。
二、双口网络的原理和特点1. 双口网络的原理：双口网络是一种将两个网络连接起来的网络形式。
它通过两个网络接口实现数据的收发，并在两个网络之间进行转发。
双口网络可以连接不同的网络类型，如局域网和广域网，实现不同网络之间的通信。
2. 双口网络的特点：（1）灵活性：双口网络可以根据需要连接不同类型的网络，具有较高的灵活性和可扩展性。
（2）安全性：双口网络可以通过配置网络设备和安全策略来保护网络的安全，防止未经授权的访问和攻击。
（3）高效性：双口网络可以实现不同网络之间的快速数据传输，提高网络的传输效率和响应速度。
（4）可靠性：双口网络可以通过冗余配置和故障切换等技术来提高网络的可靠性和稳定性。
三、双口网络的应用1. 双口网络在企业中的应用：（1）连接分支机构：企业通常有多个分支机构，通过双口网络可以将这些分支机构连接起来，实现数据的共享和协同办公。
（2）远程办公：双口网络可以实现远程办公，员工可以通过互联网连接到企业的内部网络，进行远程办公和数据访问。
（3）数据中心互联：企业通常有多个数据中心，通过双口网络可以将这些数据中心连接起来，实现数据的备份和共享。
2. 双口网络在个人用户中的应用：（1）家庭网络：双口网络可以将家庭中的多个设备连接起来，实现家庭网络的组网和共享。
实验12二端口网络参数的测定
实验12 二端口网络参数的测定一、实验目的1．加深理解双口网络的基本理论。
2．学习双口网络Y 参数、Z 参数及传输参数的测试方法。
3．深入理解双口网络的三种不同连接方式：级联(链联)，串联和并联，掌握部分双口网络的参数与其组成的复合双口网络的相应参数间的关系。
二、原理说明1．如图2-12-1所示的无源线性双口网络，其两端口的电压、电流四个变量之间关系，可用多种形式的参数方程来描述。
图2-12-1（1）若用Y 参数方程来描述，则为()()()()，即输入端口短路时令，即输入端口短路时令，即输出端口短路时令，即输出端口短路时令其中0I 0I 0I 0I 1222212112212212111122212122121111========+=+=UU Y U U Y U U Y U U Y U Y U Y I U Y U Y I由上可知，只要在双口网络的输入端口加上电压，令输出端口短路，根据上面的前两个公式即可求得输入端口处的输入导纳Y 11和输出端口与输入端口之间的转移导纳Y 21。
同理，只要在双口网络的输出端口加上电压，令输入端口短路，根据上面的后两个公式即可求得输出端口处的输入导纳Y 22和输入端口与输出端口之间的转移导纳Y 12。
（2）若用Z 参数方程来描述，则为()()()()，即输入端口开路时令，即输入端口开路时令，即输出端口开路时令，即输出端口开路时令其中0U Z 0U Z 0U Z 0U 1222212112212212111122212122121111========+=+=II II I I II Z I Z I Z U I Z I Z U由上可知，只要在双口网络的输入端口加上电流源，令输出端口开路，根据上面的前两个公式即可求得输出端口开路时输入端口处的输入阻抗Z 11和输出端口与输入端口之间的开路转移阻抗Z 21。
同理，只要在双口网络的输出端口加上电流源，令输入端口开路，根据上面的后两个公式即可求得输入端口开路时输出端口处的输入阻抗Z 22和输入端口与输出端口之间的开路转移阻抗Z 12。
双口网络参数实验测量及仿真研究
１编号学士学位论文双口网络参数实验测量及仿真研究学生姓名：学号： 20070108029系部：物理系专业：电子信息科学与技术年级： 07级8班指导教师：（副教授）完成日期： 2011 年 4 月 30 日I中文摘要本文概述了什么是双端口网络，并讨论了在分析电路问题时的应用领域和价值。
同时还介绍了双端口网络的参数计算方法和仿真测量方法，由此阐述了它在一些领域具有的应用价值总结得出比较研究的结论，并举例说明了研究双口网络的重要意义。
关键词：双口网络；参数计算；仿真测量Double mouth network parameters are calculated andthe experimental measurementAbstractThis paper Outlines what is two －port network,and discusses the problems in analyzing circuit when application fields and value. It also introduced two －port network parameters calculation method and simulation method of measurement,which expounds it in some areas has application value obtained the conclusion comparative study summarized research,and illustrates the significance of double mouth network.Key words ：Double mouth network; Parameter calculation; Simulation measurementII目录中文摘要 ..................................................................................................................... I ABSTRACT ................................................................................................................ I 引言 ............................................................................................................................. 1 1.双端口网络的概述 ................................................................................................. 1 1.1几种双端口网络的应用举例 ............................................................................ 2 1.1.1双端口网络的几种典型参数 ................................................................... 2 1.1.2几种参数的应用举例 ............................................................................... 2 1.2双端口网络的参数研究 .................................................................................... 5 1.2.1双口网络参数的计算 ............................................................................... 5 1.2.2双端口网络参数的物理意义 ................................................................. 14 1.2.3这几种参数的相互联系 ......................................................................... 16 2.双端口网络的仿真测量 ....................................................................................... 19 2.1双端口网络的仿真软件的介绍 ...................................................................... 19 2.2 Multisim 在双口网络参数仿真测量中的应用 .............................................. 19 2.3与同时测量法的比较 ...................................................................................... 22 3.结语 ....................................................................................................................... 24 参考文献 ................................................................................................................... 25 致谢 (26)1'1 '212引言双口网络是网络分析中常用的一种网络。

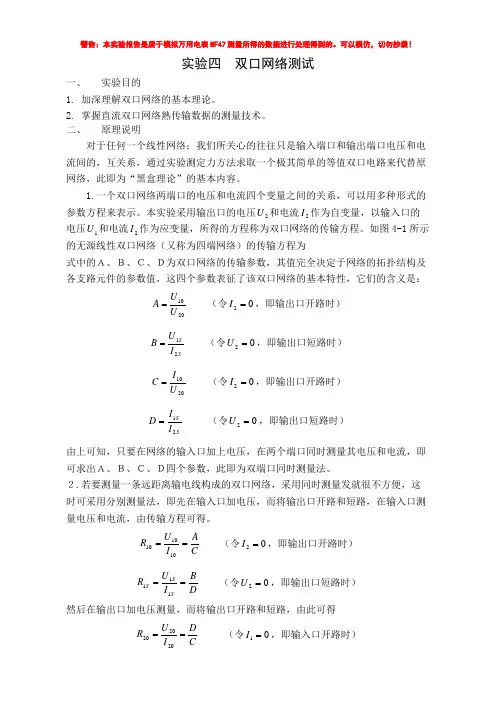

实验四：双口网络测试报告
