卡萨利氨合成塔内件安装

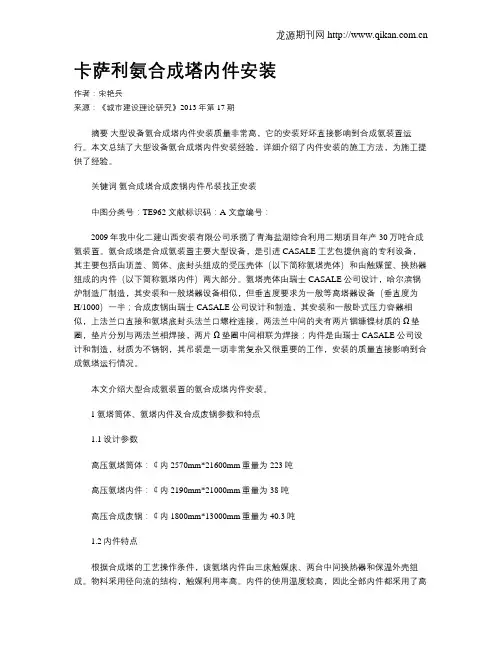

卡萨利氨合成塔内件安装作者：宋艳兵来源：《城市建设理论研究》2013年第17期摘要大型设备氨合成塔内件安装质量非常高，它的安装好坏直接影响到合成氨装置运行。
本文总结了大型设备氨合成塔内件安装经验，详细介绍了内件安装的施工方法，为施工提供了经验。
关键词氨合成塔合成废锅内件吊装找正安装中图分类号：TE962 文献标识码：A 文章编号：2009年我中化二建山西安装有限公司承揽了青海盐湖综合利用二期项目年产30万吨合成氨装置。
氨合成塔是合成氨装置主要大型设备，是引进CASALE工艺包提供商的专利设备，其主要包括由顶盖、筒体、底封头组成的受压壳体（以下简称氨塔壳体）和由触媒筐、换热器组成的内件（以下简称氨塔内件）两大部分。
氨塔壳体由瑞士CASALE公司设计，哈尔滨锅炉制造厂制造，其安装和一般塔器设备相似，但垂直度要求为一般等高塔器设备（垂直度为H/1000）一半；合成废锅由瑞士CASALE公司设计和制造，其安装和一般卧式压力容器相似，上法兰口直接和氨塔底封头法兰口螺栓连接，两法兰中间的夹有两片铟鏮镍材质的Ω垫圈，垫片分别与两法兰相焊接，两片Ω垫圈中间相联为焊接；内件是由瑞士CASALE公司设计和制造，材质为不锈钢，其吊装是一项非常复杂又很重要的工作，安装的质量直接影响到合成氨塔运行情况。
本文介绍大型合成氨装置的氨合成塔内件安装。
1氨塔筒体、氨塔内件及合成废锅参数和特点1.1设计参数高压氨塔筒体：￠内2570mm*21600mm重量为223吨高压氨塔内件：￠内2190mm*21000mm重量为38吨高压合成废锅：￠内1800mm*13000mm重量为40.3吨1.2内件特点根据合成塔的工艺操作条件，该氨塔内件由三床触媒床、两台中间换热器和保温外壳组成。
物料采用径向流的结构，触媒利用率高。
内件的使用温度较高，因此全部内件都采用了高温性能较好的不锈钢，三床触媒筐可分别吊出塔体，装填触媒较方便，解决了由于内件太长太重造成的吊装困难的问题。
凯洛格卧式氨合成塔内件安装方法
&C Technology工凯洛格卧式氨合成塔内件安装方法朱文俊中化二建集团有限公司山西太原030021摘要首先对凯洛格氨合成塔的装方法进行了分析。
在工中，进格氨合成塔内件与工装筒连接螺栓的功能、自制加长套筒扳手、改变催化剂装填的传统作业程序、自主设置电牵引机构等，大地降低了工程成本，缩短了工工期，确保了催化剂的活性，保证了施工量，为今后同类型设备装工积累了宝贵的经验。
关键词合成塔内件导入紧固型螺栓套筒型扳手催化剂中图分类号TE682文献标识码B文章编号1672-9323(201/05-0038-04#引言作为重要的无机化工产品，合成氨工业在国民经济中占有重要的地位，其用途十分广泛,对我国化学工业的发展特别是农业生产发挥了重要的作用。
近年来，随着科学技术的进步，农业生产水平进一步提高，合成氨工业不断发展,生产规模不断扩大。
氨合成塔作为合成氨装置中最核心的设备，随着生产的大型化，其直径和重量也随之不断增加。
为克服传统立式合成塔的缺点，目前规模超过30万t/a的合成氨装置多采用卧式氨合成塔，其中美国凯洛格-布朗路特公司(KBR)研发的凯洛格卧式氨合成塔就是其典型代表之一，在国内外应用极为广泛。
本文以内蒙古博大实地5080化肥中格氨合成塔装为，技术研发，成功改进了原KBR公司的专有施工技术方案,在用中了工量，了工，了良好的经济效果，赢得了业主的好评，在大型卧式合成塔工中有广泛的用R 2凯洛格卧式氨合成塔简介内蒙古博大实地5080化肥项目采用凯洛格-布朗路特合合成氨技术，其核心设备格氨合成塔为卧式布置,规格为,3000-29960,其中壳体重3101,外形长32m；内件32750x26750,重1631；触媒重143t工装40用装工R其中氨合成塔件安装程序繁多,工序复杂，精度要求高，催化剂装填时间短，给现场施工带来了一定的难度。
3内件安装工艺流程及施工技术要点3.1内件施工工艺流程格氨合成塔设备重量大，装，精度要求高。
贵州天福氨合成塔内件吊装方案
编号：氨醇联合装置氨合成塔内件吊装方案编制：HSE审核：审核：批准：中国化学工程第十一建设公司二零零九年九月目录1工程简介 (3)2编制依据 (3)3适用范围 (4)4 吊装方法及过程 (4)5 索具选用 (6)6安全技术措施 (6)7 附图一 (9)1工程简介贵州天福 30 万吨/年合成氨及 15 万吨/年二甲醚项目位于贵州福泉市马场坪镇。
业主为贵州天福化工有限责任公司，由五环科技股份有限公司承担EPC 总承包，中国化学工程第十一建设公司负责氨醇装置的施工安装工作。
氨合成塔为氨醇装置合成氨工序的核心设备，设备分塔本体和内件包装桶两部分，现均已安装就位。
装置开车前需打开内件包装桶，整体抽出内件装入合成塔本体内找正，然后吊出一、二段逐层安装并装填催化剂，最后封闭合成塔上部大盖。
氨合成塔内件净重56.8吨，三段净重分别为10.2吨、11.95吨和34.65吨；催化剂总重179.4吨；大盖净重29.83吨。
选用CEK2500型250t履带吊进行安装作业。
2编制依据2.1 贵州天福 30 万吨/年合成氨及 15 万吨/年二甲醚项目设备图纸参数和相关资料；2.2《起重安全技术》；2.3 HG201-83《化工工程建设起重施工规范》；2.4 CEK2500型250t履带吊性能表；2.5 中化十一公司企业标准《质量、环境和职业健康安全管理手册及程序文件》；2.6现场实际情况。
3适用范围本施工方案仅适用于贵州天福 30 万吨/年合成氨及 15 万吨/年二甲醚项目氨醇联合装置氨合成塔内件吊装工作。
4 吊装方法及过程4.1主吊车进场组装完成后沿冷冻工序南侧消防通道经过冷冻工序进入氨合成塔西南边，调整到附图一中位置①处。
根据最重吊物（58t）和吊装最大高度（47.6m）的实际情况，选择CEK2500型250t履带吊，吊车负荷率87.3%，吊至最高点时设备顶部外侧距臂杆（中间臂宽2337mm）中心1634mm，工况如下：臂长：64m作业半径：R=12m （R min=10m）额定起吊量：66.4t70t吊钩重量：1.2t4.2吊装步骤：搭设临时操作平台→吊车就位→打开包装桶上端盖→整体吊出内件→装入塔体内调间隙及找正→吊出第一段→第二段→装填第三段催化剂→吊装第二段→装填第二段催化剂→吊装第一段→装填第一段催化剂→大盖封闭→退场。
卡萨利氨合成塔的吊装及合成废锅的安装总结
