二次衬砌整体钢模台车施工技术
隧道自制挂布及修补型钢台车正在进行挂布施工
隧道二衬钢筋绑扎成型
定位方法：采用五点定位法，即：以衬砌圆心为原点建立平面坐标系，通过控制拱部模板中心点、拱部模板同墙部模板的两个铰接点、两墙部模板的底脚点来精确控制台车就位。曲线上考虑内外弧长差引起的左右侧搭接长度的变化，以使弧线圆顺，减小接缝错台。台车走行至立模位置，用侧向千斤顶调整至准确位置，并进行定位复测，直至调整到准确位置为止。台车撑开就位后检查台车各节点连接是否牢固，有无错动移位情况。采用五点定位法检查模板是否翘曲或扭动，位置是否准确，保证衬砌净空，同时也易于克服衬砌环接缝处的错台。为避免在浇注边墙混凝土时台车上浮，还必须在台车顶部加设木撑或千斤顶。同时检查工作窗状况是否良好。
b.台车采用钢结构大模板，具有液压支拆模和电动走行系统，工厂制造后运至现场安装。
c. 台车拼装后的调试处置
台车模架、模板局部变形、加工尺寸偏差等是造成衬砌错台等衬 砌外观质量问题的主要原因。衬砌台车现场拼装完成后，必须在轨道上往返走行3-5次后，再拧紧固螺栓，并对部分连接部位加强焊接以提高台车的整体刚度。检查台车尺寸部位是否准确，掌握加工偏差大小情况，必要时进行整修。衬砌前对模板表面采用抛光机进行彻底打磨，清除锈斑，涂油防锈。
主要衬砌设备选型配套情况见下表：
（2）保证衬砌作业连续性的措施
a.合理配置机械设备，储备充足的机械设备易损件，做到设备有用有备；加强机械设备操作现场培训和设备检修保养。
b.建立衬砌前的设备检查制度，设备有故障或能力不匹配不开盘。
（3）衬砌台车施作
a. 二次衬砌模筑混凝土采用液压整体钢模台车施做，施工示意如图一
关键词：隧道钢模台车二次衬砌
前言：福建高速公路A隧道地形复杂，地质变化快，隧道内渗透水量大，二次衬砌混凝土施工量大，采用整体钢模台车进行二次衬砌施工，安全性高，整体性好，表面平整度好，施工速度快，但在浇筑和施工过程中的混凝土浇筑过程控制及防排水尤为重要，根据施工过程中的实践为以后类似工程积累经验数据。
二次衬砌台车技术要求
二次衬砌台车技术要求 Prepared on 24 November 20201台车制作（1）二次衬砌施工采用全液压自动行走的整体衬砌台车，衬砌台车应结构尺寸准确，各种伸缩构件、液压系统、电气控制系统运行良好，合理设置各支承机构；应满足自动行走要求，并有闭锁装置，保证定位准确。
（2）台车整体模板板块由面板、支撑骨架、铰接接头、作业窗等组成，当衬砌断面较大，所承受荷载较大时，支撑骨架应制成桁架结构，并尽量减少板块接缝数量。
模板及支架应具有足够的强度、刚度、稳定性和抗上浮能力，能安全的承受所浇筑混凝土的重力、侧压力以及在施工中可能产生的各项荷载。
模板不凹凸、支架不偏移、不扭曲，满足多次重复使用不变形。
（3）台车模板支撑桁架门下净空应满足隧道衬砌前方施工所需大型设备通行要求；桁架各层平台的高度要满足砼施工要求，利于工人进行安管、砼捣固等施工作业，必须要有上下行的爬梯。
（4）为保证衬砌净空，模板外径应考虑变形量适当扩大5cm，作为预留沉降量。
（5）两车道二衬台车面板钢板厚应不小于10mm；三车道隧道二衬台车面板钢板厚应不小于12mm.为减少二衬模板间痕迹，外弧模板每块钢板宽度推荐采用2m，但不应小于，板间接缝按齿口搭接或焊接打磨。
（6）为确保二衬台车具有一定的刚度和强度，推荐两车道台车每延米重量应不低于吨，三车道台车每延米重量应不低于吨。
（7）应在3m、、拱顶处设置作业窗，作业窗口间距纵向不宜大于3m，横向不宜大于，窗口尺寸50cm×台车正面板缝焊接情况台车背面板缝焊接情况（8）二衬台车的长度应根据隧道的平面曲线半径、纵坡合理选择，长度一般为10～12m ，对曲线半径小于1200米的台车长度不应大于9m 。
（9）衬砌台车应工厂制造、现场拼装，现场拼装时应检查其中线、断面和净空尺寸等；衬砌前对模板表面进行彻底打磨，清除锈斑，涂油防锈；对模板板块拼缝进行焊联并将焊缝打磨平整，抑制使用过程中模板翘曲变形而影响砼表面质量，避免板块间拼缝处错台。
二次衬砌台车加工技术要求及验收标准
中铁七局巴达铁路站前I标隧道二次衬砌模板台车加工技术标准及验收标准为提高我部隧道施工的质量，落实局关于项目管理标准化的要求，特对模板台车的设计及验收标准进行统一。
要求我部隧道二衬模板台车采用统一的结构形式和加工技术标准，并按照相同的验收标准进行验收，现将模板台车的加工技术标准及验收标准下发，请各拟参与合作单位按照以下要求提供模板台车加工方案：一、台车加工技术标准：1、模板台车长度按12m设计。
2、台车衬砌断面轮廓根据后附隧道断面图内轮廓加大50mm设计。
3、模板台车表面采用国家标准的10mm冷轧板材。
4、模板台车门架内净空要保证洞内车辆和人员的安全通行，要考虑洞内风、水管路的穿越形式，考虑放在台车下部一侧上下并行布置。
通风管按照1.2米直径考虑，要求预留1.4米的穿过空间并放置在门架上部一侧（不要放置在中间）。
5、台车升降油缸行程、边模油缸行程、横移油缸行程均设计为300mm。
6、模板台车作业窗按品字型交错布置，尺寸为500 mm×500 mm，层高不大于1800mm；拱顶布置2个和混凝土输送泵管径一致的注浆口,并设连接头和封口。
7、模板台车按内轨顶面下1060mm上铺设200mm×200mm枕木和采用P43钢轨设计。
8、下纵梁：采用2根I60工字钢拼成组焊件；门架立柱采用I36C工字钢；上层纵、横梁与中层纵、横梁采用2根I30a工字钢拼成组焊件；剪刀撑采用I20a工字钢。
（I60 600×190；I36C 360×140； I30a 300×145；I20a 220×110。
数据为：高度×腿宽，单位mm）。
9、上述第8条台车制作材料若采用其它材料代替，代替的材料不得低于第8条中的标准；必须保证模板台车的门架结构、支撑系统及模板要满足各种施工荷载作用时具有的足够强度和刚度，变形要在巴达铁路及国家规定要求的范围内。
10、模板接缝要严密不漏浆，表面平整度不大于3mm，接缝错台不大于1mm。

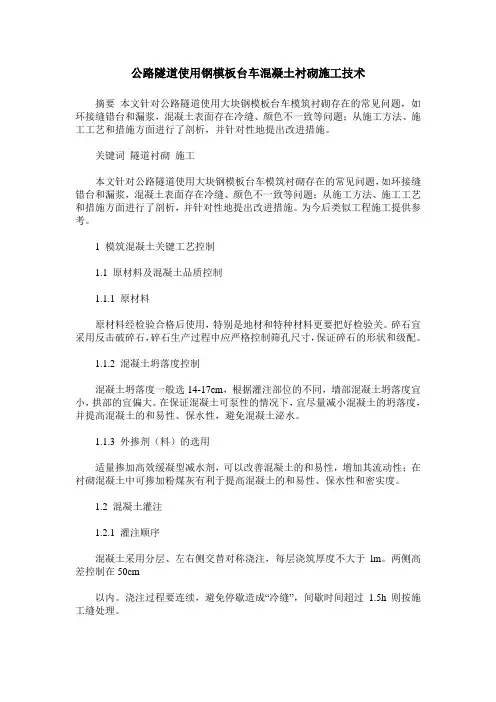

公路隧道使用钢模板台车混凝土衬砌施工技术
公路隧道使用钢模板台车混凝土衬砌施工技术摘要本文针对公路隧道使用大块钢模板台车模筑衬砌存在的常见问题，如环接缝错台和漏浆，混凝土表面存在冷缝、颜色不一致等问题；从施工方法、施工工艺和措施方面进行了剖析，并针对性地提出改进措施。
关键词隧道衬砌施工本文针对公路隧道使用大块钢模板台车模筑衬砌存在的常见问题，如环接缝错台和漏浆，混凝土表面存在冷缝、颜色不一致等问题；从施工方法、施工工艺和措施方面进行了剖析，并针对性地提出改进措施。
为今后类似工程施工提供参考。
1 模筑混凝土关键工艺控制1.1 原材料及混凝土品质控制1.1.1 原材料原材料经检验合格后使用，特别是地材和特种材料更要把好检验关。
碎石宜采用反击破碎石，碎石生产过程中应严格控制筛孔尺寸，保证碎石的形状和级配。
1.1.2 混凝土坍落度控制混凝土坍落度一般选14-17cm，根据灌注部位的不同，墙部混凝土坍落度宜小，拱部的宜偏大。
在保证混凝土可泵性的情况下，宜尽量减小混凝土的坍落度，并提高混凝土的和易性、保水性，避免混凝土泌水。
1.1.3 外掺剂（料）的选用适量掺加高效缓凝型减水剂，可以改善混凝土的和易性，增加其流动性；在衬砌混凝土中可掺加粉煤灰有利于提高混凝土的和易性、保水性和密实度。
1.2 混凝土灌注1.2.1 灌注顺序混凝土采用分层、左右侧交替对称浇注，每层浇筑厚度不大于lm。
两侧高差控制在50cm以内。
浇注过程要连续，避免停歇造成“冷缝”，间歇时间超过1.5h则按施工缝处理。
1.2.2 两侧对称灌注更替时间控制采取混凝土灌注时间和灌注高度两个指标进行双控，即单侧混凝土灌注高度达1m时，必须换管；单侧混凝土灌注间歇时间不超过混凝土的初凝时间，青铜咀隧道施工中规定每侧连续灌注时间达70min时，必须换管。
1.2.3 保证混凝土灌注连续性的措施a.合理配置机械设备，储备充足的易损件，做到设备有用有备；加强机械设备操作手现场培训和设备检修保养。
b.建立衬砌作业前的设备检查制度，设备有故障或能力不匹配不开盘。
隧道衬砌台车
隧道衬砌台车隧道衬砌台车是一种用于隧道建设的特殊车辆，主要用于隧道内墙体的衬砌工作。
在隧道建设过程中，衬砌是一个非常重要的环节，对于隧道的稳定性和安全性起着至关重要的作用。
而隧道衬砌台车正是为了解决这一问题而设计的。
隧道衬砌台车通常由车体、行走系统、衬砌系统、供电系统等部分组成。
车体是衬砌台车的主体部分，具有良好的结构强度和稳定性。
行走系统包括车轮、驱动装置等，能够让车辆在隧道内灵活行驶。
衬砌系统则是隧道衬砌台车的核心部分，包括供料装置、衬砌机构等，能够将衬砌材料准确、快速地输送到指定位置进行衬砌工作。
供电系统则是为隧道衬砌台车提供动力的关键部分，通常采用电力供应或者内置电池供电。
隧道衬砌台车具有以下几个主要特点：1.高效节能：隧道衬砌台车采用先进的衬砌系统，能够实现自动化输送和衬砌，大大提高了工作效率。
同时，衬砌台车的供电系统也经过优化设计，能够最大限度地降低能耗，实现节能环保。
2.灵活机动：隧道衬砌台车具有较小的转弯半径和较高的爬坡能力，能够适应不同隧道的设计要求和施工环境。
同时，其行走系统也经过精心设计，具有良好的操控性和稳定性。
3.安全可靠：隧道衬砌台车配备了先进的安全保护装置，能够实时监测车辆的工作状态，并在出现异常情况时及时报警。
同时，隧道衬砌台车的设计和制造也符合相关的安全标准，确保施工人员和设备的安全。
4.维护方便：隧道衬砌台车的各个部件都经过精心设计和优化，能够实现快速更换和维修。
同时，衬砌台车还配备了故障自诊断系统，能够及时发现并解决可能的故障问题，保证设备的正常运行。
隧道衬砌台车在隧道建设中发挥着重要的作用。
其高效节能、灵活机动、安全可靠和维护方便的特点，使其成为隧道衬砌工作的利器。
随着我国隧道建设的快速发展，隧道衬砌台车的需求也日益增加。
未来，隧道衬砌台车将会继续进行技术更新和优化，以满足不断发展的隧道建设需求。
总结起来，隧道衬砌台车是一种用于隧道衬砌工作的特殊车辆，具有高效节能、灵活机动、安全可靠和维护方便等特点。
隧道衬砌台车标准
隧道衬砌台车标准隧道衬砌台车是在隧道建设和维护中使用的一种专用机械设备，主要用于铺设和维修隧道衬砌台。
它具有高效、安全、便捷的特点，对于隧道工程的顺利进行具有重要的作用。
为了保证隧道衬砌台车的使用质量和安全性，需要制定一系列的标准，以规范其设计、制造、使用和维护。
一、隧道衬砌台车的类型和技术要求隧道衬砌台车的类型可分为固定式和移动式两种。
固定式隧道衬砌台车适用于固定的衬砌台铺设作业，移动式隧道衬砌台车适用于移动铺设的作业。
无论是固定式还是移动式隧道衬砌台车，都应符合一定的技术要求，包括以下方面：1. 结构设计：隧道衬砌台车应具备合理的设计结构，强度和刚度要满足工程要求，保证在施工过程中的稳定性和安全性。
2. 动力系统：隧道衬砌台车的动力系统应配备合适的动力装置，能够满足施工的速度和力量要求。
动力系统还应具备良好的经济性和环保性，能够节约能源和减少污染物排放。
3. 控制系统：隧道衬砌台车的控制系统应精确可靠，能够实现各项作业操作的准确控制。
控制系统还应具备报警和自我保护功能，能够在发生故障或危险情况时及时发出警示并采取应急措施。
4. 操作系统：隧道衬砌台车的操作系统应简便易学，操作人员应经过专门的培训并持有相应的操作证书方可上岗。
操作系统还应具备可视化的界面设计，能够直观地显示各项工作参数和信号。
5. 安全系统：隧道衬砌台车的安全系统应配备完善的安全装置，包括灭火装置、防滑装置、防碰撞装置等，以确保施工过程中的安全。
二、隧道衬砌台车的质量控制为了确保隧道衬砌台车的质量，需要对其进行一系列的质量控制措施，主要包括以下几个方面：1. 原材料质量控制：隧道衬砌台车的主要原材料包括钢材、电气设备等。
在采购原材料时，需要选择正规的供应商，并对原材料进行严格的检验，确保其符合国家相关标准和技术要求。
2. 制造工艺控制：隧道衬砌台车的制造过程需要按照相关的制造工艺进行操作，并采取相应的工艺控制措施。
制造过程中需要进行各项工序的质量检查和记录，对存在质量问题的工件及时处理或返工。
