自动控制根轨迹实验(二)
2 线性系统的根轨迹研究
2.1 实验目的
（1）
考察闭环系统根轨迹的一般形成规律。
（2）
观察和理解引进零极点对闭环根轨迹的影响。
（3）
观察、理解根轨迹与系统时域响应之间的联系。
（4） 初步掌握利用产生根轨迹的基本指令和方法。
2.2 实验内容
根轨迹绘制的指令法、交互界面法；复平面极点分布和系统响应的关系。
已知单位负反馈系统的开环传递函数为2
)^54()2()(2+++=s s s K s G K(s+2)/(s^4+8s^3+26s^2+40s+25)，实验要求：
（1） 试用MATLAB 的rlocus 指令，绘制闭环系统根轨迹。
（要求写出指令，并绘出图形。
） G=tf
（2） 利用MATLAB 的rlocfind 指令，确定根轨迹的分离点、根轨迹与虚轴的交点。
（要求写出指令，并给出结果。
）
（3） 利用MATLAB 的rlocfind 指令,求出系统临界稳定增益,并用指令验证系统的稳定性。
（4） 利用SISOTOOL 交互界面，获取和记录根轨迹分离点、根轨迹与虚轴的交点处的关键参数，并与前面所得的结果进行校对验证。
（要求写出记录值，并给出说明。
）
（5） 在SISOTOOL 界面上，打开闭环的阶跃响应界面，然后用鼠标使闭环极点（小红方块）从开环极点开始沿根轨迹不断移动，在观察三个闭环极点运动趋向的同时，注意观察系统阶跃响应的变化。
根据观察，（A ）写出响应中出现衰减振荡分量时的K 的取值范围，（B ）写出该响应曲线呈现“欠阻尼”振荡型时的K 的取值范围。
（6） 添加零点或极点对系统性能的影响，以二阶系统为例开环传递函数
)
6.0(1)(2s s s G += 添加零点，增加系统阻尼数，超调量减小，在sisotool 界面上做仿真，写出未添加零点时系统的超调量，峰值，调节时间，添加零点后系统的超调量，峰值，调节时间，并写出系统添加零点的数值，并进行理论分析。
(选做)
1）试用MATLAB的rlocus指令，绘制闭环系统根轨迹。
（要求写出指令，并绘出图形。
） MATLAB程序指令：
G=tf([1 2],[1 8 26 40 25])
sys=feedback(G,1)
rlocus(sys)
图形如图所示：
Root Locus
8
6
4
2
Imaginary Axis0-2
-4
-6
-8Real Axis
（2）利用MATLAB的rlocfind指令，确定根轨迹的分离点、根轨迹与虚轴的交点。
（要求写出指
令，并给出结果。
）
MATLAB程序指令：
1
G=tf([1 2],[1 8 26 40 25])
sys=feedback(G,1)
rlocus(sys)
rlocfind(sys)
由图所示，根轨迹的分离点处为-2.62，根轨迹与虚轴的交点处，w=3.59。
（3）利用MATLAB的rlocfind指令,求出系统临界稳定增益,并用指令验证系统的稳定性。
MATLAB程序指令：
num=[1 2]
den=[1 8 26 40 25]
G=tf(num,den)
k=0:0.05:200
rlocus(G,k)
[k,POLES]=rlocfind(G)
结果：
Select a point in the graphics window
selected_point =
-6.0059 - 0.0559i
k =
72.5627
POLES =
-6.0063
0.0100 + 3.7504i
0.0100 - 3.7504i
-2.0138
2
由程序的运行结果可得，系统的临界稳定增益k= 72.5627
验证系统的稳定性，可取临界稳定增益k= 72并通过时域分析验证，MATLAB指令如下：
k=72
t=0:0.05:10
G0=feedback(tf(k*num,den),1)
step(G0,t)
由图可见，在k=72时因为极点距虚轴很近，震荡已经很大。
（4）利用SISOTOOL交互界面，获取和记录根轨迹分离点、根轨迹与虚轴的交点处的关键参数，
并与前面所得的结果进行校对验证。
（要求写出记录值，并给出说明。
）
3
MATLAB程序指令：
G=tf([1 2],[1 8 26 40 25])
rltool(G)
通过点击图
中的小红方块，可得根轨迹的分离点为-2.57，根轨迹与虚轴的交点处w=3.8。
（5）在SISOTOOL界面上，打开闭环的阶跃响应界面，然后用鼠标使闭环极点（小红方块）从开
环极点开始沿根轨迹不断移动，在观察三个闭环极点运动趋向的同时，注意观察系统阶跃响应的变化。
根据观察，（A）写出响应中出现
衰减振荡分量时的K的取值范围，（B）写出该响应曲线呈现“欠阻尼”振荡型时的K的取值范围。
MATLAB程序指令：
G=tf([1 2],[1 8 26 40 25])
rltool(G)
4
（A）响应中出现衰减振荡分量时的K的取值范围0<k≤71.3
（B）写出该响应曲线呈现“欠阻尼”振荡型时的K的取值范围
0<k≤71.3
（6）添加零点或极点对系统性能的影响，以二阶系统为例开环传递函数
1 G(s)=2(s+0.6s)添加零点，增加系统阻尼数，超调量减小，在sisotool 界面上做仿真，写出未
添加零点时系统的超调量，峰值，调节时间，添加零点后系统的超调量，峰值，
调节时间，并写出系统添加零点的数值，并进行理论分析。
(选做) 未添加零点时，MATLAB程序指令：
G=tf([1],[1 0.6 0])
rltool(G)
5
观察图可
得，超调量σ%=37%，峰值时间tp=3.35s，调节时间ts=8.56s。
添加零点z=-1时，
6
观察图2-11
可得，超调量σ%=0.05%，峰值时间tp=2.99s，调节时间ts=2.09s。
添加零点，增加系统阻尼数，超调量减小。
自动控制原理 matlab实验报告
自动控制原理实验（二）一、实验名称：基于MATLAB的控制系统频域及根轨迹分析二、实验目的：（1）、了解频率特性的测试原理及方法；（2）、理解如何用MATLAB对根轨迹和频率特性进行仿真和分析；（3）、掌握控制系统的根轨迹和频率特性两大分析和设计方法。
三、实验要求：（1）、观察给定传递函数的根轨迹图和频率特性曲线；（2）、分析同一传递函数形式，当K值不同时，系统闭环极点和单位阶跃响应的变化情况；（3）、K值的大小对系统的稳定性和稳态误差的影响；（4）、分析增加系统开环零点或极点对系统的根轨迹和性能的影响。
四、实验内容及步骤（1）、实验指导书：实验四（1）、“rlocus”命令来计算及绘制根轨迹。
会出根轨迹后，可以交互地使用“rlocfind”命令来确定点击鼠标所选择的根轨迹上任意点所对应的K值，K值所对应的所有闭环极点值也可以使用形如“[K, PCL] = rlocfind(G1)”命令来显示。
（2）、波特图：bode(G1, omga)另外，bode图还可以通过下列指令得出相位和裕角：[mag,phase,w] = bode(sys)（3）、奈奎斯特图：nuquist(G, omega)（2）课本：例4-1、4-2、4-7五实验报告要求（1）、实验指导书：实验四思考题请绘制下述传递函数的bode图和nyquist图。
1. 根据实验所测数据分别作出相应的幅频和相频特性曲线；2. 将思考题的解题过程(含源程序)写在实验报告中。
幅频特性曲线相频特性曲线Gs = zpk([10], [-5; -16; 9], 200)subplot(1, 2, 1)bode(Gs)gridsubplot(1, 2, 2)nyquist(Gs)grid（2）课本：例4-1、4-2、4-7图像结果：程序：Gs = zpk([-1], [0; -2; -3],1) rlocus(Gs)图像结果：程序：Gs = zpk([-2], [-1-j; -1+j],1) rlocus(Gs)程序：K=[0.5 1 2]for i=1:1:3num=[1,1,0,0]; den=[1,1,K(i)]; sys=tf(num,den); rlocus(sys); hold ongrid onend图像结果：目标：改变增益K和转折频率依次调节源程序：k1=[4.44,10,20];num=[1,2];den=conv([1,1],[1,2,4]);%一阶转折频率 1/T（wn1=2,wn2=1）二阶转折频率 wn3=wn'=2，伊布西塔=1/2 num1=[1,1];den1=conv([1,2],[1,2,4]);%一阶转折频率 1/T（wn1=1,wn2=2）二阶转折频率 wn3=wn'=2，伊布西塔=1/2 t=[0:0.1:7]; %for i=1:3g0=tf(k1(i)*num,den);g=feedback(g0,1);[y,x]=step(g,t);c(:,i)=y;g1=tf(k1(i)*num1,den1);g(1)=feedback(g1,1);[y1,x]=step(g(1),t);c1(:,i)=y1;endplot(t,c(:,1),'-',t,c(:,2),'-',t,c(:,3),'-',t,c1(:,1),'-',t,c1(:,2), '-',t,c1(:,3),'-');gridxlabel('Time/sec'),ylabel('out')结果分析：在本题中（1）改变k值：k值越大，超调量越大，调节时间越长，峰值时间越短，稳态误差越小（2）改变转折频率：超调量，调节时间，峰值时间，稳态误差同样有相应的变化。
自动控制原理-线性系统的根轨迹实验报告

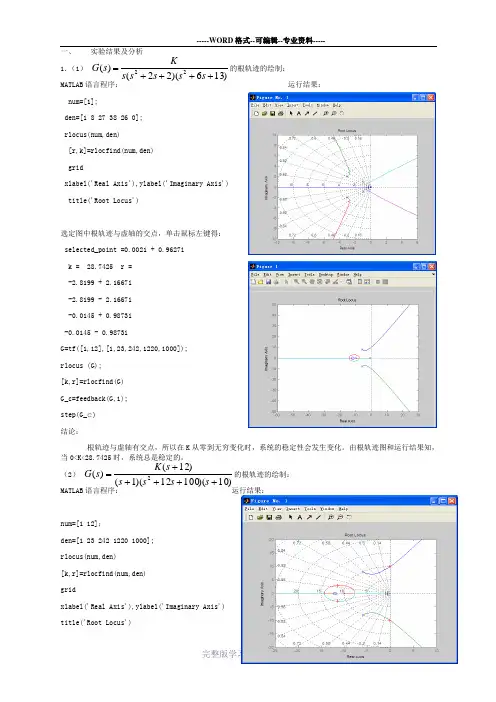

一、 实验结果及分析1.（1） )136)(22()(22++++=s s s s s K s G 的根轨迹的绘制： MATLAB 语言程序： 运行结果：num=[1];den=[1 8 27 38 26 0];rlocus(num,den)[r,k]=rlocfind(num,den)gridxlabel('Real Axis'),ylabel('Imaginary Axis')title('Root Locus')选定图中根轨迹与虚轴的交点，单击鼠标左键得：selected_point =0.0021 + 0.9627ik = 28.7425 r =-2.8199 + 2.1667i-2.8199 - 2.1667i-0.0145 + 0.9873i-0.0145 - 0.9873iG=tf([1,12],[1,23,242,1220,1000]);rlocus (G);[k,r]=rlocfind(G)G_c=feedback(G,1);step(G_c)结论：根轨迹与虚轴有交点，所以在K 从零到无穷变化时，系统的稳定性会发生变化。
