104型分配阀结构原理图
车辆制动装置-第五章 104阀
17
高铁学院
二、104型分配阀作用原理
1.104阀的作用
充气缓解、制动、制动保压三个作用
1）充气缓解作用的形成
容积室压缩空气 ——大气； 作用活塞5下移—— 制动缸排气——大 气。
18
高铁学院
二、104型分配阀作用原理
1.104阀的作用
充气缓解、制动、制动保压三个作用
1）充气缓解作用的形成
副风缸充气速度由压力 风缸的充气速度通过充 气部的动作来控制， 制动缸压力的缓解作用 是由容积室的缓解作用 通过均衡部动作来控制 的。
作用部
中间体
充气部
104分配阀
主阀
均衡部
紧急阀
局减部
紧急增压阀
27
高铁学院
一、104型分配阀组成
中间体 紧急阀
28
主阀
高铁学院
中间体
一、104型分配阀组成
螺堵 主阀垫
紧急阀
紧急阀垫 双头螺柱
29
滤尘器
主阀
高铁学院
1.铸铁、长方体、4个吊耳 2.三个气室+若干通路
二、中间体
G——压力风缸,（φ19） L——列车管,（φ25）
制动缸的增压制动是由容积室的增压制动通过均衡部动作来
控制的。
22
高铁学院
二、104型分配阀作用原理
2）制动保压作用 两部分：作用部保压，均衡部保压
制动管停止充气——主 活塞自重下移——切断 压力风缸——容积室— —作用部保压
23
高铁学院
二、104型分配阀作用原理
2）制动保压作用 两部分：作用部保压，均衡部保压
容积室停止充气—— 作用活塞下移——切 断副风缸——制动缸 停止充气——均衡部 保压

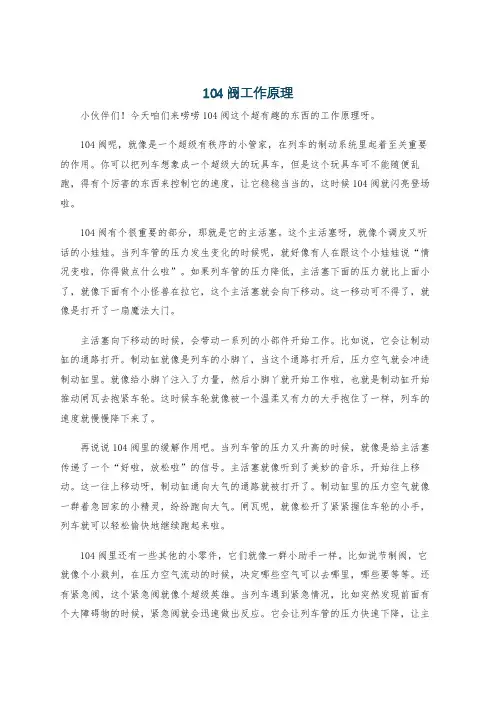

104阀工作原理
104阀工作原理小伙伴们！今天咱们来唠唠104阀这个超有趣的东西的工作原理呀。
104阀呢，就像是一个超级有秩序的小管家，在列车的制动系统里起着至关重要的作用。
你可以把列车想象成一个超级大的玩具车，但是这个玩具车可不能随便乱跑，得有个厉害的东西来控制它的速度，让它稳稳当当的，这时候104阀就闪亮登场啦。
104阀有个很重要的部分，那就是它的主活塞。
这个主活塞呀，就像个调皮又听话的小娃娃。
当列车管的压力发生变化的时候呢，就好像有人在跟这个小娃娃说“情况变啦，你得做点什么啦”。
如果列车管的压力降低，主活塞下面的压力就比上面小了，就像下面有个小怪兽在拉它，这个主活塞就会向下移动。
这一移动可不得了，就像是打开了一扇魔法大门。
主活塞向下移动的时候，会带动一系列的小部件开始工作。
比如说，它会让制动缸的通路打开。
制动缸就像是列车的小脚丫，当这个通路打开后，压力空气就会冲进制动缸里。
就像给小脚丫注入了力量，然后小脚丫就开始工作啦，也就是制动缸开始推动闸瓦去抱紧车轮。
这时候车轮就像被一个温柔又有力的大手抱住了一样，列车的速度就慢慢降下来了。
再说说104阀里的缓解作用吧。
当列车管的压力又升高的时候，就像是给主活塞传递了一个“好啦，放松啦”的信号。
主活塞就像听到了美妙的音乐，开始往上移动。
这一往上移动呀，制动缸通向大气的通路就被打开了。
制动缸里的压力空气就像一群着急回家的小精灵，纷纷跑向大气。
闸瓦呢，就像松开了紧紧握住车轮的小手，列车就可以轻松愉快地继续跑起来啦。
104阀里还有一些其他的小零件，它们就像一群小助手一样。
比如说节制阀，它就像个小裁判，在压力空气流动的时候，决定哪些空气可以去哪里，哪些要等等。
还有紧急阀，这个紧急阀就像个超级英雄。
当列车遇到紧急情况，比如突然发现前面有个大障碍物的时候，紧急阀就会迅速做出反应。
它会让列车管的压力快速下降，让主活塞更快地向下移动，这样制动缸就能更快地抱紧车轮，让列车在最短的时间内停下来，就像超级英雄在千钧一发之际拯救世界一样。
104型及103型分配阀
清洗
定期清洗分配阀内部，去除污垢和残留物 。
润滑
根据需要定期对分配阀进行润滑，延长其 使用寿命。
06
分配阀的未来发展趋势
技术创新方向
高压化
随着液压技术的发展，分 配阀的额定压力将逐渐提 高，以满足高强度、高效 率的工作需求。
智能化
引入智能控制技术，实现 远程监控、故障诊断和自 动调节等功能，提高分配 阀的工作性能和可靠性。
分配阀在机械、液压、气压传动等领域应用广泛 03 。
分配阀的种类
01 分配阀主要分为两类：气压分配阀和液压分配阀 。
02 气压分配阀是以空气为传动介质，具有反应速度 快、维护简单、节能等优点，但输送距离较近， 气压较高时易产生噪音。
02 液压分配阀是以液压油为传动介质，具有传动平 稳、承载能力强等优点，但维护成本较高。
分配阀的发展历程
分配阀最早出现在20世纪初，随着工业自动化的发展，分配阀技术也不断进步。
早期的分配阀主要采用机械式结构，随着电子技术的发展，逐渐被电子式分配阀所 取代。
现在，随着计算机技术和网络技术的发展，分布式分配阀系统逐渐成为主流。
02
104型分配阀
104型分配阀的特点
01 高灵敏度
104型分配阀具有高灵敏度，能够快速响应和调 节压力和流量。
104型及103型分配 阀
汇报人：
日期:
目录
• 分配阀概述 • 104型分配阀 • 103型分配阀 • 104型与103型分配阀的比较 • 分配阀的选型与使用 • 分配阀的未来发展趋势
01
分配阀概述
分配阀的作用
分配阀的作用主要是将气源或液源分配到需要的 01 各个执行元件，如气缸、液压缸等。
它能够将输入的压力信号转化为输出流量，从而 02 控制执行元件的运动速度和方向。
104型分配阀结构原理图
104型分配阀一、构造（一）中间体铸铁制成的安装座，吊装在车体底架上。
外有四个安装面，有三个室。
三室容积：管径：Ｌ-φ25；Ｆ、Ｚ、Ｇ-φ19。
1、作用部用途：根据Ｌ与Ｇ的气压差，推动主活塞上下移动，使分配阀产生充气缓解、制动、保压等动作。
组成：主活塞、滑阀、节制阀、主阀体等。
组成:压板(上鞲鞴)、膜板、活塞(下鞲鞴)、活塞杆、稳定杆、稳定弹簧等。
主活塞上下受Ｌ、Ｇ气压作用。
根据二者的压力差，带动滑阀、节制阀一起移动，形成各个作用位置。
稳定弹簧，使滑阀动作稳定，保证制动机“稳定性”良好。
（2）节制阀局减联络沟l10（3）滑阀①顶面4孔②底面6孔1沟（103型8孔1沟）充气限制孔g1 充气孔l5 与g1暗通局减孔l6 局减孔l6 上下贯通局减室入孔l7 局减室入孔l7 上下贯通制动孔r1 制动孔r1 上下贯通局减阀孔l8 与l9通局减阀入孔l9 与l8通缓解联络沟d1③滑阀座顶面6孔制动管充气孔l2 制动管局减孔l3 局减室孔ju1局减阀孔z1 缓解孔d2 容积室孔r22、充气部用途：保证Ｇ与Ｆ能同步增压。
组成：充气活塞、充气阀、充气止回阀等。
（1）充气活塞、充气阀充气中，气压Ｇ＞Ｆ时，充气活塞上移，顶开充气阀，使Ｌ向Ｆ充气；当气压Ｇ＝Ｆ＝Ｌ时，弹簧作用，关闭充气阀，Ｌ停止向Ｆ充气。
（2）充气止回阀防止Ｆ的气，向Ｌ逆流。
3、均衡部用途：根据R气压的变化，作用活塞上下移动，再通过作用阀，控制Z产生制动或缓解动作。
（作用活塞、作用阀，旧称：均衡活塞、均衡阀）组成：作用阀、作用活塞、缩孔堵Ⅱ。
用途：制动开始时，在第一阶段局减的基础上，形成第二阶段局减通路，使L 的部分气进入Z（50～70kPa），Z得到一个的跃升初压，提高列车的制动波速。
组成：阀杆、膜板、活塞、压圈、弹簧、阀盖等。
局减活塞：通Z，外通D。
局减阀杆：有轴向孔和两个φ3径向孔，与Z连通。
局减阀套：有八个φ1径向小孔。
制动初期，L部分气，由径向小孔进入Z，产生局减作用。
客车104型空气制动机—客车104型分配阀作用原理
初充气时，上述缓解气路存在，但因各容器无压力空气，故 排气口均无排气现象。由于104分配阀为二压力机构，所以 只要制动管增压，主活塞均下移至充气缓解位，容积室压力 空气就会排完，制动缸压力空气也随着排完。所以104分配 阀只能一次缓解（直接缓解），而无阶段缓解。
充分缓解位
2．紧急阀作用 在安定弹簧和制动管压力空气共同作用下，
充分缓解位
充分缓解位
制动管充气增压时，压力空气进入中间体后—路经滤尘器进人主阀， 另—路经滤尘网进人紧急阀。
1．主阀作用 制动管压力空气充入主活塞的上腔，主活塞上侧压力增大，主活塞在两 侧压力差的作用下带动节制阀、滑阀下移，到达下方的极端位置，即为 充气缓解位。 （1）工作风缸充气：制动管压力空气经滑阀座上的制动管充气孔、滑 阀上的充气孔，向工作风缸充气，同时到达充气部充气活塞的下方，顶 起充气活塞，通过充气活塞顶杆将充气阀“顶开”。 （2）副风缸充气：制动管压力空气经“吹开”的充气止回阀、“顶开” 的充气阀向副风缸充气。工作风缸的充气通过充气部间接地控制实现了 副风缸的充气。当副风缸压力与工作风缸压力接近平衡时，在充气阀弹 簧作用下，充气阀下移关闭，也就停止了向副风缸充气。增压阀套径向 孔f 5与副风缸相通，作好了紧急增压作用的准备。
分配阀的工作原理与结构解析
分配阀根据列车管内的压力变化来控XXX用风缸的充气和排气，并通过变向阀，作用阀的作用来实现机车的制动，保压或缓解。
分配阀在空气制动机中的重要性，如同人的心脏一样，如果一旦发生故障，则整个车辆空气制动机的作用就会完全失效，行车安全就没有保证。
分配阀（图1）分配阀的构造104 型空气分配阀由主阀、紧急阀和中间体三部分组成，主阀和紧急阀都是用螺栓与中间体连接。
中间体用螺栓安装在车底架上。
中间体中间体用铸铁铸成，外形呈长方体形，外部四个立面分别作为主阀、紧急阀安装座和制动管、工作风缸管、副风缸管、制动缸管的管座，内部为三个独立的空腔经通道与主阀座或紧急阀座相关孔连通。
中间体上紧急阀安装座在靠车体的外侧面，与紧急阀安装座相邻的右侧面为主阀安装座，与紧急阀安装座相邻的左侧面上方管座为工作风缸连接管座，下方为制动管连接管座，另一个侧面上方管座为副风缸连接管座，下方为制动缸连接管座。
中间体内有三个空腔，靠紧急阀安装座侧的上角部为1.5L的紧急室，下角部为0.6L的局减室，另有占中间体很大容积(3.8L)的容积室。
中间体主阀安装座面的列车管通路L上设有过滤性能、机械性能优越的杯形滤尘器。
中间体各通路及外形图(图2)主阀主阀是分配阀的心脏部件，它根据制动管不同的压力变化，控制制动机实现充气、缓解、制动、保压等作用。
主阀由作用部、充气部、均衡部、局减阀部、增压阀部等五部分组成。
主阀分解结构外形图(图3)紧急阀紧急阀是专为改善列车紧急制动性能而独立设置的。
动作、作用不受主阀部的牵制和影响。
紧急阀的功用是在紧急制动减压时，产生强烈的制动管紧急局部减压，加快制动管的排气速度，提高列车制动机紧急制动的灵敏度及可靠性，提高紧急制动波速，改善紧急制动性能。
紧急阀由紧急阀上盖、紧急活塞杆、密封圈、紧急活塞、紧急活塞膜板、紧急活塞压板、压板螺母、安定弹簧、放风阀座、紧急阀体、排气保护罩垫、排气垫铆钉、滤尘网、放风阀(橡胶夹心阀)、放风阀弹簧、放风阀导向杆、放风阀套、紧急阀下盖等组成。
铁路客车104型空气分配阀
铁路客车104型空气分配阀作者 王乐雨内容提要:本文叙述了铁路客车104型空气分配阀构造、作用原理及其维护，重点介绍了104型空气分配阀构造和作用原理，对104型空气分配阀的学习了解将有积极的帮助。
※ ※ ※1概述我国自1865年开始创办铁路以来，在解放以前使用的机车、车辆几乎完全依赖进口。
制动机是车辆上比较精密的部件，在解放前，非但制动机的设计和制造被认为很神秘而不敢问津，就是维修保养方面也没有一套完整的设备、制度和办法；更换用的配件也多依赖进口。
车辆制动机来自各个国家，均为二十年代及二十年代以前的产品，制动机的形式落后而复杂，存在制动波速低，制动灵敏度差，紧急制动作用不可靠，制动力弱，在检修方面需要研磨的金属零件多，检修周期短，并且检修技术要求高等缺点。
解放后，我国铁路科学技术人员虽然对旧型制动机进行了不少的技术改造（如研制成功GK型和GL3型三通阀），但基本性能未变，存在的上述问题仍未得到很好的解决，不能满足我国铁路运输迅速发展的需要。
为了改变我国车辆制动机的落好面貌，铁道部在1962年提出研制任务，1965年组织科研、制造、运用等有关部门和单位，开始设计并试制103型货车空气分配阀，在1966年至1968年间作完室内静止试验后装车，进行了单车鉴定，耐寒、耐热性能试验，专列和混编试验，以及平道和坡道上运行试验等一系列的专项试验与运行试验，取得了比较良好的成果。
在这个基础上，紧接着又进行设计和试制104型客车空气分配阀，并在上海、广州两局装车作运用试验。
1973年铁道部在上海召开104型空气分配阀扩大运用会议后，在上海等八局的十七列旅客列车上装用104型分配阀，经过进一步的试验，根据制造、试验、运用中发现的问题，于1974又作了局部修改。
改进后，不仅保留了原结构的优良性能，而且装车检修也比较方便，制造工艺也很大的改进，阀的总重量也大大地减轻了。
铁道部科学技术委员会、机车车辆局和工业局在1975年11月召开会议，对改进后的104型空气分配阀进行了技术鉴定，并经铁道部批准定型生产，在旅客列车上推广使用。
104型分配阀结构原理图概要
104型分配阀一、构造（一）中间体铸铁制成的安装座，吊装在车体底架上。
外有四个安装面，内有三个室。
三室容积：管径：Ｌ-φ25；Ｆ、Ｚ、Ｇ-φ19。
1、作用部用途：根据Ｌ与Ｇ的气压差，推动主活塞上下移动，使分配阀产生充气缓解、制动、保压等动作。
组成：主活塞、滑阀、节制阀、主阀体等。
组成:压板(上鞲鞴)、膜板、活塞(下鞲鞴)、活塞杆、稳定杆、稳定弹簧等。
主活塞上下受Ｌ、Ｇ气压作用。
根据二者的压力差，带动滑阀、节制阀一起移动，形成各个作用位置。
稳定弹簧，使滑阀动作稳定，保证制动机“稳定性”良好。
（2）节制阀局减联络沟l10（3）滑阀①顶面4孔②底面6孔1沟（103型8孔1沟）充气限制孔g1 充气孔l5 与g1暗通局减孔l6 局减孔l6 上下贯通局减室入孔l7 局减室入孔l7 上下贯通制动孔r1 制动孔r1 上下贯通局减阀孔l8 与l9内通局减阀入孔l9 与l8内通缓解联络沟d1③滑阀座顶面6孔制动管充气孔l2 制动管局减孔l3 局减室孔ju1局减阀孔z1 缓解孔d2 容积室孔r22、充气部用途：保证Ｇ与Ｆ能同步增压。
组成：充气活塞、充气阀、充气止回阀等。
（1）充气活塞、充气阀充气中，气压Ｇ＞Ｆ时，充气活塞上移，顶开充气阀，使Ｌ向Ｆ充气；当气压Ｇ＝Ｆ＝Ｌ时，弹簧作用，关闭充气阀，Ｌ停止向Ｆ充气。
（2）充气止回阀防止Ｆ内的气，向Ｌ逆流。
3、均衡部用途：根据R气压的变化，作用活塞上下移动，再通过作用阀，控制Z产生制动或缓解动作。
（作用活塞、作用阀，旧称：均衡活塞、均衡阀）组成：作用阀、作用活塞、缩孔堵Ⅱ。
用途：制动开始时，在第一阶段局减的基础上，形成第二阶段局减通路，使L 的部分气进入Z（50～70kPa），Z得到一个的跃升初压，提高列车的制动波速。
组成：阀杆、膜板、活塞、压圈、弹簧、阀盖等。
局减活塞：内通Z，外通D。
局减阀杆：有轴向孔和两个φ3径向孔，与Z连通。
局减阀套：有八个φ1径向小孔。
制动初期，L部分气，由径向小孔进入Z，产生局减作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
104型分配阀
一、构造
（一）中间体
铸铁制成的安装座，吊装在车体底架上。
外有四个安装面，内有三个室。
三室容积：
管径：Ｌ-φ25；Ｆ、Ｚ、Ｇ-φ19。
1、作用部
用途：根据Ｌ与Ｇ的气压差，推动主活塞上下移动，使分配阀产生充气缓解、制动、保压等动作。
组成：主活塞、滑阀、节制阀、主阀体等。
组成:压板(上鞲鞴)、膜板、活塞(下鞲鞴)、活塞杆、稳定杆、稳定弹簧等。
主活塞上下受Ｌ、Ｇ气压作用。
根据二者的压力差，带动滑阀、节制阀一起移动，形成各个作用位置。
稳定弹簧，使滑阀动作稳定，保证制动机“稳定性”良好。
（2）节制阀局减联络沟l10
（3）滑阀
①顶面4孔②底面6孔1沟（103型8孔1沟）充气限制孔g1 充气孔l5 与g1暗通
局减孔l6 局减孔l6 上下贯通
局减室入孔l7 局减室入孔l7 上下贯通
制动孔r1 制动孔r1 上下贯通
局减阀孔l8 与l9内通
局减阀入孔l9 与l8内通
缓解联络沟d1
③滑阀座顶面6孔
制动管充气孔l2 制动管局减孔l3 局减室孔ju1
局减阀孔z1 缓解孔d2 容积室孔r2
2、充气部
用途：保证Ｇ与Ｆ能同步增压。
组成：充气活塞、充气阀、充气止回阀等。
（1）充气活塞、充气阀
充气中，气压Ｇ＞Ｆ时，充气活塞上移，顶开充气阀，使Ｌ向Ｆ充气；
当气压Ｇ＝Ｆ＝Ｌ时，弹簧作用，关闭充气阀，Ｌ停止向Ｆ充气。
（2）充气止回阀
防止Ｆ内的气，向Ｌ逆流。
3、均衡部
用途：根据R气压的变化，作用活塞上下移动，再通过作用阀，控制Z产生制动或缓解动作。
（作用活塞、作用阀，旧称：均衡活塞、均衡阀）组成：作用阀、作用活塞、缩孔堵Ⅱ。
用途：制动开始时，在第一阶段局减的基础上，形成第二阶段局减通路，使L 的部分气进入Z（50～70kPa），Z得到一个的跃升初压，提高列车的制动波速。
组成：阀杆、膜板、活塞、压圈、弹簧、阀盖等。
局减活塞：内通Z，外通D。
局减阀杆：有轴向孔和两个φ3径向孔，与Z连通。
局减阀套：有八个φ1径向小孔。
制动初期，L部分气，由径向小孔进入Z，产生局减作用。
用途：紧急制动时上移，使F的部分气直接进入R，增大了R的压力，从而增加了Z的压力。
（可增加Z压力10～15%。
）
组成：增压阀杆、阀弹簧、阀盖等。
原理：L气压下降→阀杆上移；F与R相通，则F的部分气→R；R气压上升→作用活塞下方气压上升→Z气压上升。
Z压力上升较大，车辆踏面擦伤多，已停用此功能。
（三）紧急阀
用途：紧急制动时，协助加快L排气速度，使紧急制动动作快速、灵敏、可靠。
组成：紧急活塞、安定弹簧、放风阀（阀座、导向杆、弹簧）等。
1、紧急活塞
上通J，下通L。
当二者压力差较大时，下移打开放风阀，使制动机紧急制动。
由活塞杆、活塞、膜板、压板及螺母等组成。
2、安定弹簧
常用制动时，限制紧急活塞下移，保证制动机的安定性良好。
3、放风阀
紧急制动时，将L的气排向D，产生强烈局减。
由阀、阀座、导向杆、弹簧、阀套组成。
4、紧急活塞杆上的三个限速缩孔
（1）轴向中心缩孔Ⅲ，φ1.6 制动时，限制J的气向紧急活塞下方的逆流速度，使常用制动、紧急制动稳定可靠。
缩孔过大，紧急制动不动作；
缩孔过小，制动灵敏度大——安定性不良。
（2）上端径向缩孔Ⅳ，φ0.5
充气时，限制L的气向J的充气速度，防止因过充而发生意外紧急制动。
（3）下部径向缩孔Ⅴ，φ1.2
紧急制动后，限制J的气向D的排放速度，使紧急制动作用安全可靠。
（要求紧急制动后，15秒左右结束排气。
缩孔过大，紧制不彻底，充气缓解纵向冲击过大，易发生断钩；过小，影响再充气时间。
）。
