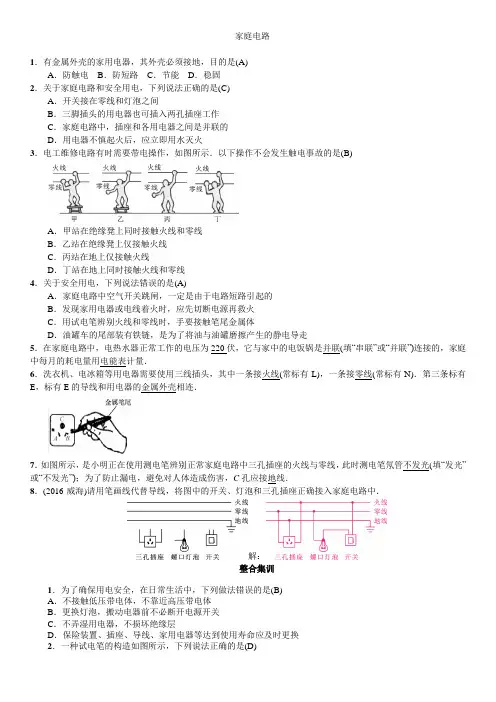

初中物理 家庭电路 中考精选试题含答案
家庭电路
1．有金属外壳的家用电器，其外壳必须接地，目的是(A)
A．防触电B．防短路C．节能D．稳固
2．关于家庭电路和安全用电，下列说法正确的是(C)
A．开关接在零线和灯泡之间
B．三脚插头的用电器也可插入两孔插座工作
C．家庭电路中，插座和各用电器之间是并联的
D．用电器不慎起火后，应立即用水灭火
3．电工维修电路有时需要带电操作，如图所示．以下操作不会发生触电事故的是(B)
A．甲站在绝缘凳上同时接触火线和零线
B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线
D．丁站在地上同时接触火线和零线
4．关于安全用电，下列说法错误的是(A)
A．家庭电路中空气开关跳闸，一定是由于电路短路引起的
B．发现家用电器或电线着火时，应先切断电源再救火
C．用试电笔辨别火线和零线时，手要接触笔尾金属体
D．油罐车的尾部装有铁链，是为了将油与油罐磨擦产生的静电导走
5．在家庭电路中，电热水器正常工作的电压为220伏，它与家中的电饭锅是并联(填“串联”或“并联”)连接的，家庭中每月的耗电量用电能表计量．
6．洗衣机、电冰箱等用电器需要使用三线插头，其中一条接火线(常标有L)，一条接零线(常标有N)．第三条标有E，标有E的导线和用电器的金属外壳相连．
7．如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管不发光(填“发光”或“不发光”)；为了防止漏电，避免对人体造成伤害，C孔应接地线．
8．(2016·威海)请用笔画线代替导线，将图中的开关、灯泡和三孔插座正确接入家庭电路中．
解：
整合集训
1．为了确保用电安全，在日常生活中，下列做法错误的是(B)
A．不接触低压带电体，不靠近高压带电体
B．更换灯泡，搬动电器前不必断开电源开关
C．不弄湿用电器，不损坏绝缘层
D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换
2．一种试电笔的构造如图所示，下列说法正确的是(D)
A ．使用试电笔时手可以接触笔尖
B ．使用试电笔时手不要接触笔卡
C ．试电笔中的电阻可以用铁丝代替
D ．当氖管发光时有微弱电流通过人体
3．家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家用所有的用电器都停止了工作，其原因可能是(B)
A ．这个插座的火线和零线原来就相接触形成了短路
B ．插头插入这个插座时，导致火线和零线相接触形成了短路
C ．插头与这个插座接触不良形成了断路
D ．同时工作的用电器过多，导致干路电流过大，保险开关跳闸
4．下列有关用电常识的做法中正确的是(D)
A ．可以在绝缘的电线上晾晒衣物
B ．发现有人出现高压跨步电压触电时，可以走近直接用绝缘物将高压电线拨开
C ．在户外遇到雷雨天气时，躲在树下比较安全
D ．在户外遇到雷雨天气时，最好不要撑着金属杆的雨伞在雨中行走
5．(多选)“安全用电，珍爱生命”是同学们应有的意识．小华同学家的配电系统如图所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法正确的是(ABD)
A ．在①位置安装电能表
B ．在②位置安装空气开关
C ．在③位置安装漏电保护器
D ．在④位置安装漏电保护器
6．如图所示，正确使用试电笔的方法是图甲，若笔尖接触被测导线时氛管发光，则被测导线是火线．
7．仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E 要长些，如图所示．那么，较长的
那根插头E 接的是地线(填“火线”“零线”或“地线”)；你认为这根插头做长点的主要目的是插拔插头时先接通地线或后断开地线，确保用电安全．
8．如图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：①同时闭合声控开关和光控开关电灯
才能亮；②三孔插座单独接入电路．
解：
9．使用试电笔时，人体通过试电笔与火线相连，为什么没有触电事故发生呢？请你结合试电笔的结构给有疑惑的同学讲解其中的道理．
解：使用试电笔时，人手一定要接触金属体笔尾或用手按住笔卡，如果笔尖接触到火线，就使火线、试电笔、人体和大地构成一个闭合电路，有电流通过试电笔的氖管，氖气就会发红光．由于氖管发光只需很小的电流，所以在试电笔的电路中串联了一个1 MΩ以上的高值电阻，当测试220 V 的电路时，根据欧姆定律可计算出此时通过电
路的电流为I ＝U R ＝220V 106Ω ＝0.22 mA ，再加上人体的电阻，这个电流就更小了，所以不会对人体造成伤害．。
