比表面积测定仪的原理
中国药典比表面积测定法
中国药典比表面积测定法
中国药典比表面积测定法是一种常用于测定药物粉体材料比表面积的方法。
该方法在制药、食品和化工等领域中具有重要的应用价值，尤其是在药品质量控制和生产过程中。
比表面积是指单位质量物料所具有的总表面积，包括颗粒表面和内部孔洞的表面积。
在药物粉体材料中，比表面积与药物的溶解度、吸附性、分散性和生物利用度等性质密切相关。
因此，准确测定药物粉体的比表面积对于评估药物的质量和性能至关重要。
中国药典比表面积测定法基于气体吸附原理，通过测量药物粉体在一定压力下对气体的吸附量来确定其比表面积。
该方法具有较高的准确性和可靠性，能够为药品质量控制和生产过程提供可靠的依据。
在实际应用中，中国药典比表面积测定法需要使用专业的仪器设备，如气体吸附仪等。
操作过程需严格按照规定进行，以确保结果的准确性和可靠性。
同时，对于不同种类的药物粉体，可能需要进行适当的预处理，以消除其表面吸附的杂质和水分等干扰因素。
此外，比表面积的测定结果也会受到其他因素的影响，如颗粒形状、孔洞结构、粒径分布和表面化学性质等。
因此，在进行比表面积测定时，需要考虑这些因素可能产生的影响，并进行相应的校正和处理。
总之，中国药典比表面积测定法是一种重要的药物粉体质量评估方法，能够为药品质量控制和生产过程提供可靠的依据。
通过准确测定药物粉体的比表面积，可以更好地了解其性质和性能，从而为药物研发、生产和应用提供支持。
比表面积及孔径测试仪
比表面积及孔径测试仪比表面积及孔径测试仪是一种用于测量材料表面比表面积和孔径的仪器。
比表面积是指单位质量或单位体积的表面积，常用于研究物质的吸附、催化、化学反应等性质。
孔径是指材料表面的孔洞大小，也是材料性质的重要参数。
比表面积及孔径测试仪通过测定物料吸附某种气体时的吸附量来计算比表面积和孔径。
工作原理比表面积及孔径测试仪工作的原理可以简单概括为以下三步骤：1.准备样品：将样品加热、脱气以去除杂质和水分，使样品表面达到一个稳定的状态。
2.气体吸附：将试样置于环境压力下，加入已定压力的吸附气体，使其在样品表面发生吸附。
通常使用的气体有氧气、氮气、二氧化碳等。
3.测试结果：通过测定吸附气体的体积或重量变化，计算出样品的比表面积和孔径。
比表面积及孔径测试仪通常会提供多种计算方法，常见的有BET法（Brunauer-Emmett-Teller法）、Langmuir法、BJH法（Barrett-Joyner-Halenda 法）等。
应用领域比表面积及孔径测试仪广泛应用于材料科学、环境科学、化学、医药等领域。
以下列举几个具体的应用案例：1.催化剂研究：通过测量催化剂表面的比表面积和孔径，研究其催化活性和选择性。
2.吸附材料研究：通过测量吸附材料表面的比表面积和孔径，研究其对特定气体或液体的吸附性能。
3.药物研究：通过测量药物微粒的比表面积和孔径，研究其生物利用度和释放性能。
常见类型比表面积及孔径测试仪的类型比较多，按其测量原理可以分为以下几类：1.物理吸附法：根据物理吸附理论，测量吸附剂在固体表面的物理吸附量，从而计算出比表面积和孔径。
该方法适用于孔径范围较小的材料，比如活性炭、分子筛等。
2.化学吸附法：通过化学反应形成吸附剂和被吸附物之间的化学键，测量化学吸附量，从而计算比表面积和孔径。
该方法适用于孔径范围较大的材料，比如介孔材料。
3.流体吸附法：测量流体在孔道内的渗透压，从而推算出吸附剂的孔径大小和亲水性等参数。
自动比表面积测定仪操作规程
自动比表面积测定仪操作规程一、实验目的本实验旨在通过自动比表面积测定仪，测定样品的比表面积，并掌握自动比表面积测定仪的基本操作方法。
二、实验原理自动比表面积测定仪是一种常用于研究材料性质和表征材料的实验仪器，其基本原理是通过比较样品在一个特定环境下和一种标准参照物表面网状结构间的差异从而测定样品的比表面积。
三、实验仪器与试剂1. 自动比表面积测定仪2. 乙醇3. 样品四、操作步骤1. 打开自动比表面积测定仪的电源开关并调节仪器。
2. 准备样品，使用准确称量的方法将样品称量，并记录其重量值。
3. 将称量好的样品放置在自动比表面积测定仪的试样室中，特别注意放置位置，保证样品与试样室的内壁不接触。
4. 关闭试样室，确保环境密封。
5. 向试样室内注入适量的乙醇，并在试样室内形成饱和状态，稍等片刻等到温度恒定。
6. 启动自动比表面积测定仪，设置所需的参数，以进行实验。
7. 等待自动比表面积测定仪完成测量，记录所得数据。
8. 测量结束后，关闭自动比表面积测定仪电源开关，并确认所有仪器设备都已关闭并已归位。
五、注意事项1. 实验过程中要严格遵守实验室安全规定，注意安全操作。
2. 自动比表面积测定仪的电源开关与试样室密封区域要严格遵守操作规程，不得随意操作或打开。
3. 在添加乙醇时需要注意，过多过少的乙醇都将影响实验的准确和可靠性。
4. 如所有仪器设备正常操作，而结果不准确应仔细检查仪器与操作手册。
5. 每次实验结束后，必须清洗清理所有用于实验的器具、仪器等。
六、结论通过对样品使用自动比表面积仪进行测定，可以准确测定出其比表面积，得到比表面积的数值，为后续的测试实验提供参考指标。
并且熟练掌握自动比表面积仪的操作方法，提高实验操作技能。
bet比表面测定仪
bet比表面测定仪比表面测定仪(BET)是一种常用的分析仪器，用于测定固体表面积和比表面积。
它可以用来测量材料的比表面积大小，从而获得材料的微结构信息。
此外，它还可以用来测量比表面积和比表面积改变的速率，以评估材料的反应机理。
“Bet比表面测定仪”是一种用于测量比表面积的分析仪器，它采用了特殊的分子气体释放分析技术，可以测量几乎所有材料的比表面积，但不需要消耗样品量，而且测量精度高，因此得到了广泛应用。
“Bet比表面测定仪”是一种比表面测定仪，其工作原理是：首先将样品装入测定仪中，样品中的气体物质将被释放，然后将气体物质收集在反应室内，接着将反应室的压力调节到一定的气压，并测量反应室的温度，最后利用计算机分析采集的数据，根据BET理论和几何关系，最后计算得到样品的比表面积。
“Bet比表面测定仪”的优点在于，它可以准确测量比表面积，可以用于大量样品的测试，而不会消耗样品量，同时，它也可以测量比表面积改变的速率，从而可以用于分析反应机理。
此外，它具有体积小、精度高、易于使用等特点，使得它在分析领域中受到了广泛应用，尤其是应用于粉末材料、复合材料、多孔介质等表面积和比表面积的分析领域。
“Bet比表面测定仪”的应用已广泛，可以用于多种领域，如分子结构的计算、吸附研究、胶体技术、燃料技术等。
它还可以用于材料表面积和比表面积的实验测量，例如在粉体中控制细小粒度和提高再悬浮稳定性，也可以在燃料技术中分析样品的起始燃热行为。
此外，通过对比表面积的测量，可以检测样品的孔隙结构特性，以此来评价材料的性能。
“Bet比表面测定仪”是一种用于比表面积测量的分析仪器，具有体积小、测量精度高、无样品损耗等特点，可用于多种领域的研究，如分子结构的计算、吸附研究、胶体技术、燃料技术等。
另外，它还可以测量比表面积改变的速率，用于评估材料的反应机理，是一种十分有价值的分析仪器。
比表面仪工作原理

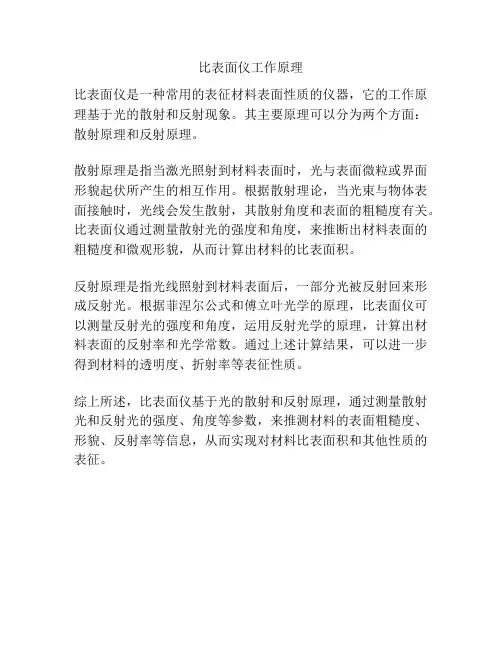

比表面仪工作原理
比表面仪是一种常用的表征材料表面性质的仪器，它的工作原理基于光的散射和反射现象。
其主要原理可以分为两个方面：散射原理和反射原理。
散射原理是指当激光照射到材料表面时，光与表面微粒或界面形貌起伏所产生的相互作用。
根据散射理论，当光束与物体表面接触时，光线会发生散射，其散射角度和表面的粗糙度有关。
比表面仪通过测量散射光的强度和角度，来推断出材料表面的粗糙度和微观形貌，从而计算出材料的比表面积。
反射原理是指光线照射到材料表面后，一部分光被反射回来形成反射光。
根据菲涅尔公式和傅立叶光学的原理，比表面仪可以测量反射光的强度和角度，运用反射光学的原理，计算出材料表面的反射率和光学常数。
通过上述计算结果，可以进一步得到材料的透明度、折射率等表征性质。
综上所述，比表面仪基于光的散射和反射原理，通过测量散射光和反射光的强度、角度等参数，来推测材料的表面粗糙度、形貌、反射率等信息，从而实现对材料比表面积和其他性质的表征。
自动比表面积测定仪操作规程（3篇）

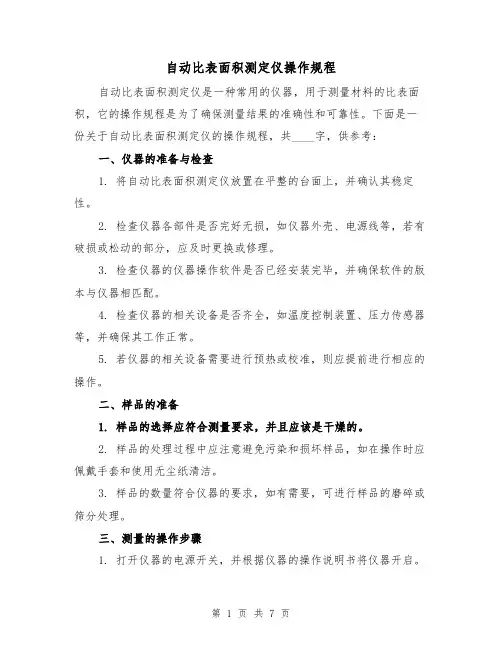

自动比表面积测定仪操作规程自动比表面积测定仪是一种常用的仪器，用于测量材料的比表面积，它的操作规程是为了确保测量结果的准确性和可靠性。
下面是一份关于自动比表面积测定仪的操作规程，共____字，供参考：一、仪器的准备与检查1. 将自动比表面积测定仪放置在平整的台面上，并确认其稳定性。
2. 检查仪器各部件是否完好无损，如仪器外壳、电源线等，若有破损或松动的部分，应及时更换或修理。
3. 检查仪器的仪器操作软件是否已经安装完毕，并确保软件的版本与仪器相匹配。
4. 检查仪器的相关设备是否齐全，如温度控制装置、压力传感器等，并确保其工作正常。
5. 若仪器的相关设备需要进行预热或校准，则应提前进行相应的操作。
二、样品的准备1. 样品的选择应符合测量要求，并且应该是干燥的。
2. 样品的处理过程中应注意避免污染和损坏样品，如在操作时应佩戴手套和使用无尘纸清洁。
3. 样品的数量符合仪器的要求，如有需要，可进行样品的磨碎或筛分处理。
三、测量的操作步骤1. 打开仪器的电源开关，并根据仪器的操作说明书将仪器开启。
2. 在仪器软件中进行相应的设置，包括样品的数量、温度的设定、压力传感器的校准等。
3. 使用秤量仪器称取样品，并将样品放置在测量仓中。
4. 关闭测量仓的盖子，并确保其密封性良好。
5. 在仪器软件中开始测量，并观察仪器的显示屏上的数据变化。
6. 等待测量过程的完成，根据仪器软件的提示进行相应的操作。
7. 测量结果的保存与分析，可以通过将数据导出到电脑中进行分析，也可以直接打印结果。
四、测量结果的处理与分析1. 根据仪器软件的显示结果，确认测量结果的准确性。
2. 对于不合格的测量结果，可以重新进行测量，并确保操作的准确性和稳定性。
3. 分析测量结果的数据，并进行合理的解释和比较。
4. 根据测量结果，可以根据需要进行进一步的实验或调整。
五、仪器的维护与清洁1. 每次使用完毕后，应将仪器的仪表和测量仓进行清洁，使用干净的布擦拭。
水泥比表面积试验详解带原始记录
水泥比表面积试验详解带原始记录水泥比表面积试验是评价水泥细度和活性的一种重要试验方法。
本文将详细介绍水泥比表面积试验的原理、操作步骤和实验记录，并对试验结果进行分析。
一、试验原理水泥比表面积是指单位质量水泥的特定表面积，其大小可反映水泥颗粒的细度和分散程度。
根据比表面积原理，当水泥颗粒越小、均匀分散时，比表面积越大；反之，水泥颗粒越大、聚集程度越高时，比表面积越小。
试验中常用的仪器是比表面积测定仪，它通过测量气体吸附或水蒸气吸附的量来计算水泥的比表面积。
二、试验操作步骤1.准备工作：收集所需试验设备和材料，包括比表面积测定仪、研钵、刮刀、精密天平、试样筛网等。
2.样品制备：取一定质量的水泥样品，进行研磨，直至其通过筛网80号。
3.试验操作：(1)称取约1g的水泥样品，精确到0.001g，并记录样品质量。
(2)将称取的水泥样品放入研钵中，加入少量去离子水。
(3)用刮刀搅拌样品，使其均匀分散，并防止结块。
(4)将研钵放入比表面积测定仪中，启动仪器进行测定。
(5)测定完成后，记录测定结果，并重新称取试样，重复以上步骤，直至测定结果的误差小于0.2%。
三、实验记录进行比表面积试验时，需要详细记录试验参数和结果，并制作实验曲线或表格，以便后续的数据分析和结果评估。
以下是一个示例的实验记录表：实验日期：试样编号：质量/mg比表面积/m2/g----------------------------1000 2.341001 2.361002 2.351003 2.371004 2.35四、数据分析与结果评估根据试验得到的比表面积数据，可以进行以下分析和评估：1.平均比表面积：计算所有试样的比表面积平均值，作为整体水泥样品的比表面积。
2.样品差异性评估：计算试样之间的比表面积差异，可以绘制散点图或箱线图，观察试样间的离散度。
3.试验重复性评估：计算同一个试样的多次测定结果的标准偏差和相对误差，判断试验的重复性和可靠性。
比表面积及孔隙度分析仪的测量原理是什么？
比表面积及孔隙度分析仪如今被广泛应用于催化剂、燃料电池、电池、纤维、聚合物材料、医药、颜料、化妆品、磁粉、分离膜、过滤器、调色剂、水泥、陶瓷和半导体材料等多个行业，新接触这款仪器的朋友起初可能只能是依样画葫芦，别人怎么用自己就怎么用，到底仪器的原理是什么也不甚清楚。
本文就跟大家聊聊比表面积及孔隙度分析仪的测量原理，并推荐一款还不错的仪器，希望可以帮到大家。
比表面积及孔隙度分析仪在不同仪器上用的原理是不同的，就好比MicrotracBEL 的比表面积及孔隙度分析仪用的是容量法气体吸附和自家研究的ASFM专利，其他公司用的也有重量法等，这些都是根据公司技术选择的。
以MicrotracBEL的比表面积及孔隙度分析仪为例，容量法气体吸附主要测定不同压力下材料对气体的吸附量绘制比表面积曲线，计算得出比表面积及孔隙度。
仪器的原理都大差不差，仪器选得好用的自然才能方便。
这边给大家推荐的是MicrotracBEL 的比表面积及孔隙度分析仪，这款仪器的这几个特点值得为大家推荐。
1.低压力测定：这款仪器有标配分子涡轮泵和较高精度的压力传感器，可以满足低压力的测定；2.利用高气密性的气动阀控制，较传统的电磁阀同样时间内可以保持真空度高出3个数量级；3.实现多样品的测量。
仪器可以实现一个站微孔空隙测定，2个站的Kr同时测定低比表面，3个站的介孔孔隙和比表面积同时测定，多种模式能有效地缩短分析时间，相对而言更快捷；4.校正简便。
测试全过程采用较为准确的ASFM自由体积校正，不必要再使用液位恒定装置，更加简便快捷；5.可以实现多种吸附介质的兼容。
仪器可以实现包含比表面及孔径分布、其它非腐蚀性气体吸附、氪气Kr的低比表面测试、化学吸附、蒸气吸附、其它有机液体的蒸汽吸附等，一个仪器做多种介质的吸附，省心省力省钱；6.操作简便。
采用全自动化设计，仅需点击鼠标，即可完成，节省人力和时间成本。
比表面积及孔隙度分析仪的选购使用以及作用原理都是比较重要的，希望本文可以给到大家一些帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
比表面积测定仪的原理
比表面：单位质量固体的总表面积。
孔径分布：固体表面孔体积对孔半径的平均变化率随孔半径的变化。
氮吸附法测定固体比表面和孔径分布是依据气体在固体表面的吸附规律。
在恒定温度下，在平衡状态时，一定的气体压力，对应于固体表面一定的气体吸附量，改变压力可以改变吸附量。
平衡吸附量随压力而变化的曲线称为吸附等温线，对吸附等温线的研究与测定不仅可以获取有关吸附剂和吸附质性质的信息，还可以计算固体的比表面和孔径分布。
一．比表面的计算与测定
1．Langmuir吸附等温方程――单层吸附
理论模型：
吸附剂（固体）表面是均匀的；吸附粒子间的相互作用可以忽略；吸附是单分子层。
吸附等温方程（Langmuir）
------ (1)
式中：v 气体吸附量
Vm 单层饱和吸附量
P 吸附质（气体）压力
b 常数
以对p作图，为一直线，根据斜率和截距可求出b和Vm，只要得到单分子层饱和吸附量Vm即可求出比表面积Sg 。
用氮气作吸附质时，Sg由下式求得
------ (2)
式中：Vm用ml表示，W 用g表示，得到是的比表面Sg为（㎡/g）。
2．BET吸附等温线方程――多层吸附理论
目前被公认为测量固体比表面的标准方法。
理论模型：
认为物理吸附是按多层方式进行，不等第一层吸满就可有第二层吸附，第二层上又可能产生第三层吸附，吸附平衡时，各层达到各层的吸附平衡。
BET吸附等温方程：
-----(3)
式中：V 气体吸附量
Vm 单分子层饱和吸附量
P 吸附质压力
P0 吸附质饱和蒸气压
C 常数
将P/V(P0-P)对P/P0作图为一直线，且
1/（截距＋斜率）＝Vm ，代入（2）式，即求得比表面积。
用BET法测定比表面，最常用的吸附质是氮气，吸附温度在其液化点（－195℃）附近。
低温可以避免化学吸附。
相对压力控制在0.05----0.35之间，低于0.05时，不易建立多
层吸附平衡，高于0.35时，发生毛细凝聚作用，吸附等温线将偏离直线。
JW 系列比表面和孔径分布仪采用动态氮吸附的方法，这种方法的优点是通过屏幕上吸附峰或脱附峰的显示使固体样品表面的吸附或脱附过程一目了然，形象而直观，气体量的获得是通过气体浓度传感器，再经过信号放大，所以灵敏度高，是一种比较先进的方法。
这种仪器通过采用固体或气体标样，易实现快速测定和多样品测定，使测试效率大为提高。
北京精微高博科技开发中心经过反复研究，设计了系列化的动态吸附仪，特别是采用精密的气体压力和流量控制及数字显示系统，使氮分压的控制精度大为提高，从而彻底解决了动态法测量BET比表面和孔径分布的技术障碍。
JW系列动态氮吸附比表面和孔径分布测试仪的面世，为我国比表面和孔径分布测试仪器的发展作出了新的贡献。
