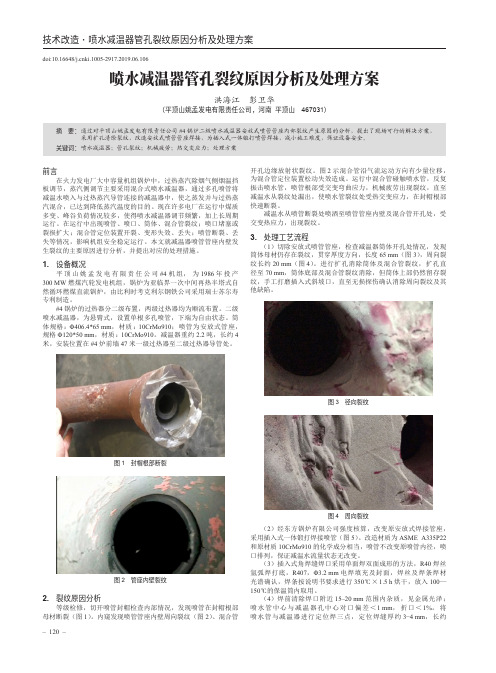

技术改造·喷水减温器管孔裂纹原因分析及处理方案doi:10.16648/ki.1005-2917.2019.06.106喷水减温器管孔裂纹原因分析及处理方案洪海江 彭卫华（平顶山姚孟发电有限责任公司，河南平顶山 467031）摘要：通过对平顶山姚孟发电有限责任公司#4锅炉二级喷水减温器安放式喷管管座内部裂纹产生原因的分析，提出了现场可行的解决方案，采用扩孔清除裂纹，改造安放式喷管管座焊接，为插入式一体锻打喷管焊接，减小施工难度，保证设备安全。
关键词：喷水减温器；管孔裂纹；机械疲劳；热交变应力；处理方案前言在火力发电厂大中容量机组锅炉中，过热蒸汽除烟气侧烟温挡板调节，蒸汽侧调节主要采用混合式喷水减温器，通过多孔喷管将减温水喷入与过热蒸汽导管连接的减温器中，使之蒸发并与过热蒸汽混合，已达到降低蒸汽温度的目的。
现在许多电厂在运行中煤质多变、峰谷负荷情况较多，使得喷水减温器调节频繁，加上长周期运行。
在运行中出现喷管、喷口、筒体、混合管裂纹；喷口堵塞或裂损扩大；混合管定位装置开裂、变形失效、丢失；喷管断裂、丢失等情况，影响机组安全稳定运行。
本文就减温器喷管管座内壁发生裂纹的主要原因进行分析，并提出对应的处理措施。
1. 设备概况平顶山姚孟发电有限责任公司#4机组，为1986年投产300MW燃煤汽轮发电机组，锅炉为亚临界一次中间再热半塔式自然循环燃煤直流锅炉，由比利时考克利尔钢铁公司采用瑞士苏尔寿专利制造。
#4锅炉的过热器分二级布置，两级过热器均为顺流布置。
二级喷水减温器，为悬臂式，设置单根多孔喷管，下端为自由状态。
筒体规格：Φ406.4*65mm，材质：10CrMo910；喷管为安放式管座，规格Φ120*50mm，材质：10CrMo910。
减温器重约2.2吨，长约4米，安装位置在#4炉前墙47米一级过热器至二级过热器导管处。
图1 封帽根部断裂图2 管座内壁裂纹2. 裂纹原因分析等级检修，切开喷管封帽检查内部情况，发现喷管在封帽根部母材断裂（图1）。
再热减温器喷雾管断裂原因分析与对策
２１ ０ ０年 １ ， 月 电厂运 行巡 检 人 员发 现 １ 锅 炉 号
现 于管 座侧 减 温水 喷 出段 部位 内壁 出现 裂纹 波 形 。 当时无 法对 缺 陷进行 彻底处 理 ， 停用 该减 温器 。 暂
从 其他 相 同厂家 、同型号机 组相 同部件 结 构 的 案例解剖中， 除了以上情况外 ， 还存在 以下缺陷 ： ① 喷雾 管喷 嘴孔产 生裂 纹 ；② 混合 套筒 固定 销脱 焊导 致 套 筒位移 ；③ 混合套 筒 固定销 单侧 点焊造 成 焊点
结 构分析 ， 只有该减 温器喷雾 管 已发 生断裂 ， 温水 减 直 接喷 射到集 箱 简体 内壁 并 已有相 当一段 时 间 ， 才 有可能 致使该 部位产生 疲劳应 力裂纹 。 从 图 ２内孔 部件位移 情况判 断 ，该减 温器 混合 套筒 固定 销 已脱 焊导致套 筒位移 。从 喷雾 管在集 箱 混合套筒孔 口处发生 断裂 的位置可判 断 ，这 次 喷雾
广 西 电 力
ＧＵＡＮＧＸＩ ＥＬ ＥＣＴＲＩ Ｃ Ｐ０Ｗ ＥＲ
２ １ 年 ４月 ０１
Ｖｏ Ｎ Ｏ２ ｌ ３４ ．
若用给 水与再热 蒸汽压 力差计算 ， ： 则
（ ￣ Ｌ －
＝
静 二 ．ｍ 而 。 ０ ｍ
若 喷雾 管采用 ７ ６管制造 ， 再结合 给水 与再热
为减 温水与过热 蒸汽发 生激烈热 交换时 发 出的爆 炸
声 ，因为只有部 件结构发 生改变 才会发 出这种异 常 响声 。超 声波检测 发现减 温器集箱 简体 于管座侧 减
温水喷 出段部位 内壁 出现 裂纹波形讯 号 ，根 据部 件
管 制作喷雾 管可满 足工况技术 的要求 。
４２ 改善喷雾 管末端 间隙 ． 根据 图 １的设 计 结构 并结 合 图 ２的实 际情 况 ，
减温减压管道裂纹原因分析
减温减压管道裂纹原因分析摘要：某电厂减温减压器管道开裂泄漏原因，利用外观分析、化学成分分析、显微组织检测等试验方法对管件开裂原因进行了试验分析。
结果表明，管件由于减温减压器运行时，管道内积水，导致管道底部温度频繁变化产生的交变热应力，在焊缝附近沿管件内壁、外壁变截面处应力集中区域开裂泄漏，属于疲劳导致的失效。
关键词：减温减压器；线性裂纹；交变应力1前言减温减压器装置，顾名思义，就是将高温高压蒸汽降为客户能够使用的低压低温蒸汽（可为过热蒸汽）。
以锅炉过热器出口为例，锅炉产生蒸汽经过热器出口到汽轮机做功，汽轮机对于进入的蒸汽参数有个范围要求，如果过热器出口的蒸汽参数超出汽轮机所要求的高限，就会对汽轮机造成损坏。
所以必须用减温减压器将参数降到适用范围以内。
某电厂减温减压器在运行过程中，减压阀出口处发生蒸汽泄漏。
随后停运发现出口处的管件在焊缝附近出现周向裂纹。
该减温减压器参数如下：正常流量120t/h，进口蒸汽温度575℃、压力4.6MPa，出口蒸汽温度350℃、压力1.5Mpa。
减温减压器安装于2018年12月份，减温减压后的中温中压蒸汽输往化工区使用。
泄漏发生时，该设备运行仅10个月。
减温减压器管道，材质均为P91，其中沿钢管内壁变截面处开裂的位置规格为Φ325mm，以下均称Φ325mm管件。
裂纹发生在减压阀后，混合管道之前。
裂纹为线性形状，长度约50mm，位置大约为5点钟方向。
为了查明管件开裂泄漏原因，利用外观分析、化学成分分析、显微组织检测等试验方法对管件开裂原因进行了试验分析。
2 分析情况2.1 化学成分分析在管件上分别取样进行化学成分分析，按照GB/T 4336-2002《合金钢火花源原子发射光谱分析方法（常规法）》在台式直读光谱仪上进行试验，结果表明，管件化学成分均符合P91钢相关标准的技术要求。
2.2 室温拉伸试验常温拉伸试验表明，Φ325mm管件的室温抗拉强度、延伸率均符合相关技术标准的要求，但屈服强度偏低，易在低应力下产生塑性变形，促使疲劳裂纹形成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉微量喷水减温器喷管断裂原因分析及结构改进
常熟发电有限公司杨宝童
一、设备简介
江苏常熟发电有限公司于04年11月至09年4月间完成了四台300MW UP型直流炉整组技术改造，改造后的锅炉为亚临界压力一次再热控制循环锅炉，采用中速磨正压直吹式制粉系统，单炉膛倒U型露天布置，后烟井双烟道，四角切向燃烧，再热汽温挡板调节，平衡通风，全钢架悬吊结构，固态排渣，燃用烟煤。
锅炉主要特性参数如表1所示：
表1锅炉主要特性参数
序号项目单位
负荷工况(设计煤种)
BMCR ECR高加全切60%ECR
1过热蒸汽流量t/h1025988873575
2过热蒸汽出口压力MPa16.8116.7716.649.54
3过热蒸汽出口温度℃541541541541
4再热蒸汽流量t/h865.1835.7865541
5再热蒸汽进口压力MPa 3.65 3.53 3.70 2.15
6再热蒸汽出口压力MPa 3.47 3.35 3.522
7再热蒸汽进口温度℃320.1319333.8306
8再热蒸汽出口温度℃541541541541
9给水温度℃262.5260.4171.0232.2
10给水压力MPa19.419.219.112.4
锅炉再热蒸汽调温主要靠后烟井下部的两组烟道挡板。
再热器有两级减温器，第一级为事故喷水减温器，在再热器进口管道上，当再热器进口汽温由于某种原因超过340℃，（MCR工况正常数值为320.1℃）时，自动投入事故喷水，两个减温器喷水总量为54t/h。
微量喷水减温器（如图1、2所示）布置在低再至高再的连接管道上，是作为
挡板调温的辅助手段，在正常带负荷运行时，关小再热器侧挡板仍不能使再热器汽温不超过额定数据，则开微量喷水，其喷水量（两路总和）与负荷成一定比例关系。
微量喷水减温器设计参数见表2。
表2微量喷水减温器设计参数
微量喷水减温器混合式2只φ508×2510CrMo910减温水量T/H10（总和）
减温水源给泵中间抽头（2级后）
减温水压力MPa8.81
减温水温度℃166.4
图1微量喷水减温器
图2减温器喷水装置
二、存在的主要问题：
2010年6月，#3炉B级检修中锅炉微量喷水减温器解体检查发现：A侧喷管根部断裂、B侧下喷嘴压盖螺母脱落掉入高再进口集箱；同月#1炉调停检查发现B侧微量喷水减温器喷管根部断裂、连接管座根部角焊缝及筒体、保护套管裂纹、A侧减温器喷管根部及喷管同样存在裂纹现象。
经查阅相关检修经历，自07年至今，我公司锅炉微量喷水减温器已发生八次喷管断裂事件，严重威胁着锅炉设备的安全运行。
易产生缺陷部位如上图1、2中红色标注部分所示，现场实物缺陷情况如下图3、4、5所示。
图3喷管根部裂纹及断裂
图4压盖螺母裂纹
图5筒体及保护套管裂纹
三、原因分析
喷水减温器是锅炉的主要调温部件，同时也是锅炉的重要承压部件，因此，保证其安全、可靠运行，对整台锅炉的安全、经济运行，尤其是对承压联箱、受热面管材的寿命管理具有十分重要的意义。
原微量喷水减温器设计为逆流布置、喷嘴雾化、支头螺栓固定形式。
发生多次喷管断裂、连接管座及筒体裂纹主要原因有以下几个方面：
（1）喷水管稳定性差。
该减温器结构形式比较接近悬臂式。
由于运行时间较长，加之减温器喷管与保护套管配合间隙较小，拆装过程中经多次敲打喷嘴已不在减温器管道的中心，支头螺栓弯曲变形，已不能完全顶住喷水管的喷嘴端，喷水管的稳定性较差。
运行时喷水管易发生悬臂振动，这样喷水管一方面管座处焊接强度不够，另一方面振动过大，使得喷水管从管座处断裂。
减温水从断裂处喷出，致使减温器保护套管和简体均因温差应力形成裂纹。
（2）较大温差及减温水的反复投停造成喷管热疲劳断裂。
设计喷水温度160℃，再热蒸汽温度470℃，较大的温差，造成的热应力越大，则越容易发生抗热疲劳破坏现象。
（3）喷管多段焊接存在应力缺陷，焊接质量差。
经对喷管焊缝及角焊缝外观检查及拍片、着色抽检，发现部分焊缝存在虚焊、焊缝高度不够及未焊透现象。
（4）锅炉厂错用材质造成压盖螺母裂纹。
原压盖螺母设计材质2Cr13，为马氏体不锈钢。
但对碎裂及产生裂纹的螺母光谱分析
发现其材质为1Cr18Ni9Ti奥氏体不锈钢。
1Cr18Ni9Ti螺母与12Cr1MoV喷嘴三点点焊固定，由于奥氏体钢的膨胀系数大，在运行温度下约为珠光体的1.3～1.4倍，因而在温度发生变化时，会在2种材料的焊接部位产生应力。
减温水反复投停时，其应力也发生周期改变，从而在点焊处产生环向和纵向裂纹造成螺母脱离喷管。
同时由于1Cr18Ni9Ti的导热系数小，加之螺母厚度较厚，在减温水反复投停的情况下，螺母受到交变热应力的作用而产生裂纹。
四、改进方案
为消除微量喷水减温器上述缺陷的产生，就必须对其现有结构进行改进。
经借鉴国内兄弟电厂成功改造经验并与锅炉厂、上海发电设备成套设计研究院多次交流沟通后，我公司锅炉微量喷水减温器拟采用如下图6所示的结构型式：
图6新型微温喷水减温器
五、改造预计效果
改进型喷水减温器优点：
（1）筒体内多孔型喷水雾化喷管为一整体，避免了多段焊接所产生的应力集中及焊缝缺陷问题；同时也消除了原结构形式所采用的
压盖螺母与雾化片碎裂后进入集箱内堵塞管孔而造成的再热器管爆管事故隐患；
（2）改进型喷水减温器采用喷管穿过筒体，利用筒体及保护套管对其固定形式，大大提高了喷管运行稳定性；
（3）保护套管与筒体采用滑块连接，取消原支头螺栓固定形式，彻底解决了运行中支头螺栓角焊缝泄漏缺陷；
（4）该减温器所有部件均采用12Cr1MoV钢，解决了不同组织钢材之间膨胀系数、导热系数不一问题。
（5）减温器喷管与进水管及筒体连接管座法兰连接、底部采用法兰盖密封结构型式，为喷管能自由抽出筒体检查检修提供了便利。
综上所述，改造后的新型微量喷水减温器可有效解决运行中喷管断裂及筒体裂纹缺陷，提高了锅炉的安全、经济运行。
