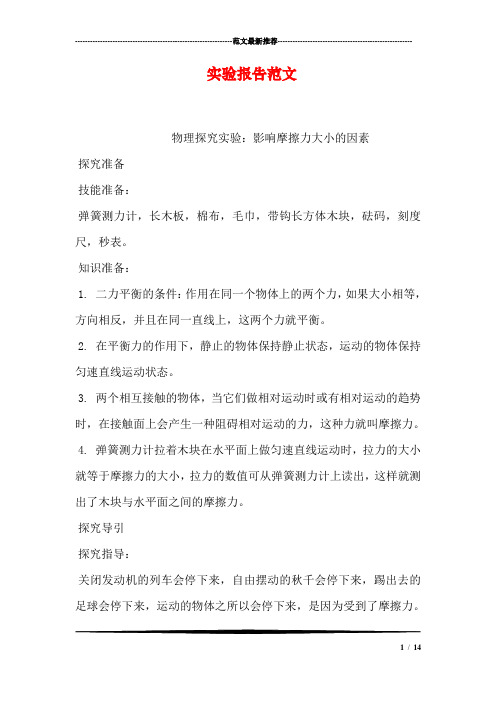

实验报告范文
---------------------------------------------------------------范文最新推荐------------------------------------------------------实验报告范文物理探究实验：影响摩擦力大小的因素探究准备技能准备：弹簧测力计，长木板，棉布，毛巾，带钩长方体木块，砝码，刻度尺，秒表。
知识准备：1. 二力平衡的条件：作用在同一个物体上的两个力，如果大小相等，方向相反，并且在同一直线上，这两个力就平衡。
2. 在平衡力的作用下，静止的物体保持静止状态，运动的物体保持匀速直线运动状态。
3. 两个相互接触的物体，当它们做相对运动时或有相对运动的趋势时，在接触面上会产生一种阻碍相对运动的力，这种力就叫摩擦力。
4. 弹簧测力计拉着木块在水平面上做匀速直线运动时，拉力的大小就等于摩擦力的大小，拉力的数值可从弹簧测力计上读出，这样就测出了木块与水平面之间的摩擦力。
探究导引探究指导：关闭发动机的列车会停下来，自由摆动的秋千会停下来，踢出去的足球会停下来，运动的物体之所以会停下来，是因为受到了摩擦力。
1 / 14运动物体产生摩擦力必须具备以下三个条件：1.物体间要相互接触，且挤压；2.接触面要粗糙；3.两物体间要发生相对运动或有相对运动的趋势。
三个条件缺一不可。
摩擦力的作用点在接触面上，方向与物体相对运动的方向相反。
由力的三要素可知：摩擦力除了有作用点、方向外，还有大小。
提出问题：摩擦力大小与什么因素有关？猜想1：摩擦力的大小可能与接触面所受的压力有关。
猜想2：摩擦力的大小可能与接触面的粗糙程度有关。
猜想3：摩擦力的大小可能与产生摩擦力的两种物体间接触面积的大小有关。
探究方案：用弹簧测力计匀速拉动木块，使它沿长木板滑动，从而测出木块与长木板之间的摩擦力；改变放在木块上的砝码，从而改变木块与长木板之间的压力；把棉布铺在长木板上，从而改变接触面的粗糙程度；改变木块与长木板的接触面，从而改变接触面积。
电子工艺实习报告5篇
电子工艺实习报告5篇（）一、实验目的通过组装DS05-7B（七管）收音机，了解晶体管收音机的组成及原理，掌握电子元器件的识别、测试、焊接工艺、整机组装与调试，故障检查与排除，培养和训练动手能力，增强工程实践观念。
了解音频放大器的基本工作原理，了解电路的基本参数并能测试元件的好坏。
具体内容如下：1.熟悉手工焊锡的常用工具的使用及其维护与修理。
2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
4.能够正确识别和选用常用的电子器件，并且能够熟练使用数字万用表。
5.了解电子产品的焊接、调试与维修方法。
二、实习内容及基本要求内容：学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。
了解晶体管收音机的组成及原理，按照图纸焊接元件，进行电子元器件的识别、测试、焊接、整机组装与调试，组装一台收音机，并掌握其调试方法，学会排除一些常见故障。
要求：1.能从所给定的元器件中筛选所需全部元器件，正确判别有极性元器件极性。
2.无虚焊、桥接、漏焊、半边焊、毛刺、焊锡过量或过少、助焊剂过量等。
无焊盘翘起、脱落。
无损坏元器件，无烫伤导线、塑料件、外壳，无插孔式元器件引脚长度2~3mm，且剪切整齐。
无整板焊接点未进行清洁。
3.元器件引脚成型符合要求，元器件装配到位，装配高度、装配形式符合要求。
外壳及紧固件装配到位，不松动，不压线。
4.仪器仪表的使用，各电压电流数据的测量，简单故障排除。
三、调幅收音机基本工作原理通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到某一固定的中频载波调制波。
超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波，在广播、电视、通讯领域，超外差接收方式被广泛采用。
调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路及音频功率放大电路组成。
电子技术基础实训实验报告
实训项目一常用电工电子仪器仪表的使用一、实验目地1、了解双踪示波器、低频信号发生器、稳压电源、晶体管毫伏表及万用表的原理框图和主要技术指标。
2、掌握用双踪示波器测量信号的幅度和频率。
3、掌握晶体管毫伏表的使用方法。
4、掌握万用表的正确使用方法。
二、实验仪器1、双踪示波器；2、低频信号发生器；3、直流稳压电流；4、晶体管毫伏表；5、数字式（或指针式）万用表。
三、电测量指示仪表简介1、磁电系测量机构磁电系测量机构的固定部分由永久磁铁和处在磁极中间的圆柱形铁心组成。
具有准确度高、刻度均匀、阻尼强与消耗能量小等优点。
2、电磁系仪表电磁系测量属于推斥式类型。
推斥式测量结构的固定部分是由圆形线圈和装在线圈内部的磁电系测量机构形铁片组成的。
具有结构简单、过载能力强与交直流两用等优点。
3、电动系仪表电动系测量机构的固定部分是两个平行排列的固定线圈；可动部分由转轴、固定在转轴上的可动线圈、指针、阻尼翼片以及游丝组成。
具有准确度高、使用范围广等优点。
四、常用电子仪器的使用1、直流稳压电源：把交流电源转换成直流电源的装置。
2、示波器：用来观察电路中各测试点的波形，监测电路的工作情况，也可用于测量小信号的周期、幅度、相位差以及观察电路的特性曲线等。
3、低频信号发生器：为测量电路提供各种频率、幅度、及波形的输入信号。
4、晶体毫伏表：用于测量电路输入、输出信号的有效值。
5、数字式或指针式万用表：用于测量电路的静态工作点和直流信号。
6、晶体管特征分析仪：用于对晶体管的特征及参数的测量。
五、万用表的基本原理与使用1、万用表基本组成主要包括指示部分、测量电路、转换装置三部分。
2、指针式万用表指针式万用表的型号和种类很多，不同型号的万用表，功能也不尽相同。
3、数字式万用表数字式万用表的用途与指针万用表类似，它直接显示测量结果，读数具有直观性和唯一性。
且体积小，测量精度高、应用十分广泛。
4、DT-830型数字万用表DT-830型数字万用表原理框图COS5020型示波器使用说明示波器的控制操作旋钮一般都分布在前面板上。
光电检测与显示实验六 面阵CCD应用实验：总结 计划 汇报 设计 可编辑
一、实验目的
1.掌握面阵CCD实验仪的基本操作和各个部件的功能；
2.掌握隔列转移型面阵CCD的基本工作原理；
3.掌握面阵CCD各路驱动脉冲波形及其所涉及部分的功能；
4.掌握面阵CCD输出的视频信号与PAL电视制式的关系。
二、实验仪器
1.带宽50MHz以上双踪迹（或四踪迹）同步示波器一台；
实验6面阵CCD应用技术实验
面阵CCD图像传感器主要用于采集物体图像信息。它所包含的内容很多，其中能够按PAL电视制式（或其他电视制式）形成视频电视信号的常被称为面阵CCD摄像头。面阵CCD实验指导主要针对面阵CCD摄像头展开的，通过对它的驱动波形分析使学生掌握面阵CCD的基本工作原理和特性。然后展开它的应用实验和如何与现代的计算机技术结合起来为机器安装“眼睛”与“大脑”。为达到利用面阵CCD完成“电眼”功能，还需要掌握有关《图像数字处理》方面的有关内容，为此实验指导增设了一些图像数字处理最为基础的实验内容。通过这些内容的学习能够使学生大体了解如何将面阵CCD摄像头输出的视频信号转变为数字图像，又如何从数字图像中提取出有用的信息。
2.YHACCD－Ⅲ型彩色面阵CCD多功能实验仪一台。
三、实验内容及步骤
1、开机过程
1）将被测的标准图片如图3-1所示，安装在“被测物夹持架”上，将USB接口线正确连接到计算机上；
2）打开计算机的电源开关，并确认YHACCD－Ⅲ型彩色面阵CCD实验仪的“面阵CCD尺寸测量实验”软件已经安装；
3）将外置面阵CCD摄像机的镜头盖打开；
3.面阵CCD行、场自扫描电视制式的测量；
4.视频输出信号的测量。
四、实验步骤
1）实验准备
①首先将示波器地线与实验仪上的地线连接好，并确认示波器的电源和实验仪的电源插头均已插在交流220V插座上；
实验九 光纤视频传输实验
实验九光纤视频传输实验实验目的:1.了解基带模拟信号直接光强度调制传输系统的构成；2.了解不同业务对传输系统的要求差异。
实验仪器:1.光纤通信实验箱2.摄像头、监视器3.光纤跳线、视频线实验原理:基带模拟信号直接光强度调制传输是模拟光纤传输最基本的传输技术。
以发光二极管为光源的基带电视信号光纤传输系统具有设备简单、价格便宜的特点。
传输质量可以满足不同指标的要求, 适用于较短距离的电视传输, 在广播电视与工业电视传输中有着广泛地应用。
这种设备以发光二极管为光源, 是因为LED的入纤光功率虽不如激光器的高, 但它是非相干光源, 对微分增益（DG）和微分相位（DP）的校正比用激光器（LD）作为光源来得容易, 而且光源驱动电路也比较简单。
另外, 在多模光纤传输系统中, 它也不存在模式噪声对信噪比的影响问题。
因此, LED是这种系统中常用的光源。
图9-1示出了一个系统的基本组成方框。
在我国采用的PAL制电视信号中, 彩色信号是调制在频率为4.43MHz的色副载波上, 而色副载波又是叠加在亮度信号上的。
色副载波的幅度决定着彩色信号的饱和度, 其相位决定了色调。
由于亮度信号的变化在传输中可能引起色副载波的幅度和相位失真, 在电视信号中被称作微分增益（DG）和微分相位（DP）失真。
在传输系统中, 发光二极管的非线性是引起DG、DP失真的主要原因, 这是因为发光二极管的阻抗特性、注入电流、内部量子效率、辐射复合率的温度特性以及调制带宽等因素的影响所致。
一般发光二极管在不采用任何校正措施的情况下, 系统可引起10~15%左右的DG变化和1~3度的DP变化, 这对于高指标传输来说是不利的。
因此需要加入校正电路用以消除这种影响。
校正发光二极管的非线性的方法很多, 如反馈法、相移调制法、前馈法和准前馈法等。
但上述这些方法对校正电路或光器件的要求都很高, 采用这些方法会使设备原本简单便宜的系统反而变得比较复杂, 设备成本也因此而有所提高。
电子电路基础实验
上一页 返回
项目2 电阻、电容、二极管的识别 与检测
1.实验目的
(1)了解电阻、电容、二极管的相关知识。
(2)掌握用万用表检测电阻、电容、二极管的方法。
上一页 返回
项目4 触发器
1.实验目的 (1)学习用与非门组成基本RS触发器，验证基本RS触发器、
D触发器及JK触发器的逻辑功能。 (2)学会用示波器观察计数器的波形与比较相位。 2.实验原理 (1)D触发器。D触发器大部分为维持阻塞型触发器。使用时
查清所用集成块的型号，外形及引线排列。其特性方程为: Qn1 D
4.实验内容和步骤 (1)用万用表测量直流稳压电源的输出电压值。 ①接通稳压电源，调节其输出电压值(粗调和细调)，使电源
上电压表的读数分别为3V,5V,10V,15V等，用万用表的 “DCV”挡(直流挡)分别进行测量，记入表6-1中。 ②试用万用表的交流挡(ACV挡)测一下，看结果如何，并说 明为什么不能用此挡来测量直流电压。 (2)数字万用表测量低频信号发生器的输出电压。 ①低频信号发生器输出信号频率读数练习。将信号发生器 “频率范围”旋钮及“频率细调”(x1, x0. 1, x0.01)分 别置于表6-2所示值位置，读出相应的频率值，填入表中。
下一页 返回
项目3 音频集成功率放大器
音频功率放大实验电路如图6 -4所示。
几项重要指标及其测量方法:
(1)最大输出功率：
Pom
U om 2
I om 2
Vc2c 8RL
用测量法得到的实际最大输出功率为:
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程名称：_数字电视基础与检测____________指导老师：__陈鹏飞 _____成绩：__________________ 实验名称：彩电公共通道、伴音电路故障分析与检测实验类型：__综合__________同组学生姓名：__________一、实验目的和要求（必填）通过对彩电公共通道和伴音电路故障的分析和检测，进一步了解并熟悉彩电公共通道和伴音电路的电路结构、工作原理以及信号处理过程，并根据电路原理来分析可能的故障点，建立维修检查的思路，找到故障点。
掌握彩电公共通道和伴音电路的分析和检测方法，培养一定的实践动手能力。
二、实验内容和原理（必填）1.实验内容：通过彩电公共通道及伴音电路三个故障的分析与检测，熟悉并掌握彩电公共通道电路和伴音电路的分析思想和故障检测方法。
2.实验原理：彩电的公共通道电路是彩电接收空间传播的电视信号后，经高放、混频、检波，输出中频信号经预放大后，送到音视频处理芯片处理得到全电视信号的功能电路。
其主要功能是从接收的高频电视信号中分离出全电视信号。
包括高频头、AGC电路、VT调谐电路、中频预放大电路以及N100音视频控制芯片内部的部分功能电路。
该部分电路主要集中在0字头器件。
彩电的公共通道如果出现故障检测，将导致电视机图像和声音的缺失。
而不会影响显像管的光栅扫描电路功能。
公共通道无图像无伴音分为两种情况：(1)无图无声有较明显的雪花点（噪声），喇叭里也有较响的“沙沙”噪声（音量开大时）。
(2)无图无声黑屏或白屏，表现为电视机屏幕上有光栅但没有雪花点噪声，喇叭里也听不见“沙沙”的响亮噪声，但在音量开大时可以听到轻微的“咝咝”放大器噪声。
对于上述第一种情况，故障往往是处在集成块N100的输入端以前的电路中，重点检查预中放和高频调谐器，检查内容主要是各点的直流电压值，如晶体管V047的三个脚B、C、E的直流电压以及高频调谐器BU、BH、BL和AGC、VT、BM等脚上的电压值是否偏离正常值太远。
如有异常，则应该进一步分析电压异常的原因，找到引起异常的可疑电路和器件。
对于第二种情况，故障一般出现在集成块及其外围电路，可以重点检查此集成块的供电是否正常以及有关各脚的直流电压值，找到可以点并分析原因，排除故障。
伴音电路是指从音频处理芯片输出的全电视信号中，经鉴频、检波获取音频信号，并通过音频放大，音量控制，从扬声器输出声音的功能电路。
该部分电路主要集中在6字头器件。
彩电伴音电路出现故障主要表现为有图无声。
这个无声可以分为两种情况：一是完全无声，即喇叭里一点动静都没有，好像没有开机；二是喇叭里有噪声而没有正常的电视伴音。
对于完全无声的情况我们首先要检查伴音电路中末级功率放大电路的电源供电情况，如供电正常则再检查末级功放电路的工作状态。
如为分立元件电路则查推挽电路的中点电压，正常值应为电源电压的一半。
偏高或偏低均属不正常，偏高往往是下管截止或者开路，而偏低则往往是上管截止或则开路造成。
如果是晶体管截止则找出截止原因（管子的基极偏置电路是否正常）来解决，如管子开路则要更换新的晶体管了。
本机用的是伴音功放集成块，主要判断15V电源是否正常送到集成块4脚。
如果喇叭里有轻微的咝咝放大噪声而无伴音，一般认为是伴音中放和伴音选择电路出毛病。
此时要检查集成块N600的伴音中放各脚（1、3、5、7等脚）及V260，V261各脚的直流电压，先检查供电是否正常，然后检查其他各脚的电压是否正常。
三、主要仪器设备（必填）1．长虹SF2515（A）型彩色电视机一台2．500型万用表一只3.PD5388A彩色信号发生器一台4. XDYX-1型模拟电路试验系统一台四、操作方法和实验步骤彩电公共通道检查思路：无图无声，此时，问题应该出在音视频处理芯片N100的第23、24引脚之前的公共通道部分。
①高频调谐器BM点的电源电压是否正常，若为＋5V则正常。
否则检测＋5V-1电源电压及相关的电路。
主要检查L031是否开路。
②检查Vt调谐电压是否正常，如果很小，再查高频头调谐回路的偏置电压＋45V往下传递是否正常。
主要检查R001、R002、R007、R008、R009是否开路，还有C007/C008/C009是否短路。
另一路查从N100第4脚出来的VT信号是否正常传递过来，查R005，R135A是否开路，C005是否短路。
高频头的VT输入电压应在2V以上。
③AGC通路的＋8V经R011和R013分压过来的直流偏置电压通路是否正常。
从第27脚过来的AGC信号，经C013、R015、C015到高频头的AGC端是否有元器件损坏。
④检查高频头IF1输出经预中放管V047一路的＋8V偏置电压是否正常加入V047的基极和集电极，周边电路有没有元器件损坏。
伴音电路检查思路：有图无声说明音视频处理集成电路没有损坏，全电视信号进来后，解调出来的图像信号正常。
因此，一般可以从N100音视频处理芯片CH05T1603第38脚输出的IFVout全电视信号开始检查。
第38脚输出的IFVout全电视信号经V241跟随器输出，经总线到“T”型滤波器滤波，晶体管V260放大，V261跟随，再经Z260陶瓷滤波器滤去视频信号，得到音频信号SIF送到N100的32脚。
主要查找范围如下：①音频功放电路的电源电压为+15V左右，由开关电源输出+16V-S，加到N600的第4脚。
若该电路有元器件损坏使电压不正常，会导致有图无声。
如果4脚电压很小，就要往外围查R666，如果这里还没有电压，就要继续往前，查主电源，一直查到L836输出为止。
②第二伴音选择电路不正常，也会导致有图无声。
IFVout通过T型网络进入V260基极，放大后经R264A送入V261基极，放大后经R263送入Z260陶瓷滤波器，取出6.5MHz第二伴音中频信号SIF，经总线送入N100的32脚，在这条线路中，若V260、V261工作不正常，如R263A、R264A开路，伴音信号就无法取出。
③音量控制电路若不正常，也会导致有图无声。
检查开关电源输送的+3.3V电源电压是否加到V605晶体管的集电极C，晶体管周边的元器件是否损害。
N600的①脚、⑦脚是音量控制脚，这两个脚如果电压很低，可以进一步查外围电路R606、C603、C137A、R137A等元件。
④音量控制信号：如果把音量控制钮旋到最轻，也会导致有图无声现象。
注意事项：1、电视机有高压，电路板又裸露在外，必须注意人身安全和实验设备的安全。
2、模拟万用表的功能旋钮、档位需要根据测量对象进行调节，测量时切勿忘记！3、检查故障时必须根据现象认真分析，确定故障所在的功能电路模块之后，对照原理图和电路板仔细找到故障元件，再用万用表合适量程档进行测量。
4、养成良好的使用测试仪器习惯，严禁用示波器探头或万用表笔在电路板上随意点划，以免损坏电路。
5、要求在实验之中认真记录实验步骤、故障现象、分析过程、测量的数据，如期完成实验报告并上交。
6、每次实验先签到，按照2~3人一组分组。
测量故障时，必须详细记录工作电压、元件、参数等各种数据。
实验结束后认真填写维修实验报告和实验档案表，并在离开之前请老师过目，合格后档案表上交给老师。
7、在实验过程中必须做到：（1）开机测工作电压；（2）关机查元件好坏；（3）测电阻以相应欧姆档；正反向都要测。
（4）测电容用欧姆大阻值档；正反向有较大的固定阻抗；（5）测PN结用K欧档，正、反向测量PN结阻抗时应有很大的差别；反向大阻抗。
（6）测电感用欧姆档，小阻值或近短路为正常。
万用表使用方法及测量注意事项：实验使用的是500型模拟万用表，可以用来测量直流电压、交流电压、电流、电阻等参数。
测量时要根据被测对象调节功能、量程，然后测量。
1、根据各直流工作点电压的幅度值，将直流电压量程拨到对应的电压档位，测量直流工作电压。
测试正电压时应将黑表笔牢靠接地，找准具体测试点之后，一只手拿万用表红表笔以基本垂直的角度测量工作点电压，根据万用表指针读出测试电压值。
2、必须注意：开机时测工作电压，关机后检查元件好坏。
绝对不许开机时用电阻档去测量元器件好坏！3、电阻测量时，将旋钮置欧姆标志位，根据电阻阻值调节相应的测量档位，并及时调零。
测电阻时应正反向各测一次；若被测电阻阻值大于标称值，则电阻损坏。
4、测量电容用欧姆大阻值档；正反向均应呈较大阻抗值；若阻值显示短路或很小，一般认为电容短路。
5、测量电感用欧姆档，很小阻值或短路为正常。
如果阻值较大，一般电感开路。
6、测PN结用欧姆的千欧档，正向测量PN结阻抗较小，反向阻值较大。
若正反向没差别，均偏大或偏小，则开路或短路损坏。
彩电实验控制器的功能和使用方法：功能：彩电故障检测训练仪，通过设置故障，控制彩电出现特定的故障现象，供学生进行故障分析排除实验。
可以联网或单机工作，具体用法如下：1、打开电视机前，先把控制器电源打开。
显示联网/脱机选择，选择“联机”，进入工作状态。
打开电视机，调出彩条信号。
2、输入10位学号；确认后提示按继续键，控制器自动设置故障，电视机不能正常工作，等待排除故障输入故障元器件名称。
3、分析故障，检测电路中的故障点。
找到故障元件后，按“排障”键输入故障元件代号，用数字键输入编号，如“R002”,“C007”, “L031”等，再按确认。
4、若输入的故障元件正确，控制器自动设置第二个故障。
等待排除，方法同上。
若不正确，继续分析排障。
五、实验数据记录和处理维修实验报告实验内容：。
