无线门铃电路
简单实用声控电子门铃电路
简单实用声控电子门铃电路
利用本电路作为门铃时，不需在门前安装按钮开关，来客只需叩一下大门，门铃便会发声。
电路如图所示。
电路最大的特点就是利用扬声器做振动输入，又做门铃声输出。
晶体管V2、电位器KP和电容C2组成控制电路，V1、V3、R2、C1组成互补式振荡器。
当开关S合上接通电源后，电源经C2、V2的BE结和扬声器BL对C2充电，较大的瞬间充电电流使V2饱和导通，箝制住V3的集电极电位；C2充电结束后，电源经KP给V2提供基极电流以维持V2的临界饱和状态，使振荡器不工作。
当外界声波振动扬声器纸盆时，扬声器两端产生感应电压，该电压加在V2的发射极，使V2退出临界饱和区而进入放大区，V2的集---射极间压降增大，从而使振荡器振荡，BL发出音频叫声。
解除叫声可断开S再合上。
VI选用3DG6，3DG6,B>=80；V3选用3AX31，B＞=60；V2选用3DG6，B>=100。
BL选用8姆扬声器，并安装在门板内侧中上部，来客叩一下门即可发音报信。
(转自中国电子制作网站)。
无线编码遥控门铃电路原理与制作,22622272
无线编码遥控门铃电路原理与制作,22622272 无线编码遥控门铃电路原理与制作,2262/22722.遥控编码门铃接收电路上图为编码遥控门铃发射机电路原理图，它由发射电路和开关调制编码电路两部分组成。
发射电路由振荡回路L1、C1和振荡三极管VT1等组成。
振荡器采用电感三点式振荡电路，振荡线圈L1为印制电路板上的U型敷铜条，调谐电容器C1并联在U型敷铜条两端，L1抽头通过高频阻流圈L2和按钮开关S与电源GB正极相连，在高频振荡器等效电路中相当于接地；振荡线圈一端与VTI集电极相连，另一端通过电容器C2正反馈到VT1基极，组成电感三点式振荡电路。
振荡器反馈大小由C2、C3及振荡管VTI极间电容分压决定。
振荡频率主要由L1电感量、C2、C3电容量大小来决定，改变C1可以调整振荡频率。
L1采用敷铜条结构不会变形，增加振荡频率的稳定性，还兼有发射天线的作用。
R1为VT1上偏置电阻器，当编码集成电路IC1的编码输出端Dout为高电平时，超高频振荡器振荡，低电平时则停止振荡，进行开关调制。
调制编码电路由编码集成电路IC1等组成，通常产品出厂时，地址编码设定端、控制数据编码设定踹都处于悬空状态，成为12位地址0数据编码。
使用中要预置编码信号，在印制电路板上一般都预留地址编码区，由三排焊盘孔组成，采用焊锡搭焊的方式来选择悬空、接电源正极或接地三种状态。
同一套收、发系统地址码必须一致，不同的设备必须是设置不同的地址码，以防止系统相互之间干扰。
此外，编解码集成电路振荡电阻器必须配套，当编码PT2262振荡电阻器R2选用1.2MΩ时，解码PT2272振荡电阻器为220kΩ；如R2为4.7MΩ时，解码振荡电阻器对应为820kΩ。
如果编解码集成电路振荡电阻器不配套，将使遥控器灵敏度大大降低，甚至失去控制作用。
编码集成电路编码启动踹接地(处于低电平)时，编码器才输出编码信号，接下电源(发射)开关S，就会发射出遥控信号。
电阻器R3和发光二极管VD组成指示灯电路，指示遥控器工作状态。
无线遥控门铃有效控制距离一般可达
一、发射器电路工作原理
按实物测绘出电路如图1所示。由QI,Lrl(U形印刷线）,Cr1,C1,C2构成射频振荡发射电路，通过调节Crl将发射频率控制在250MHz-300MHz范围内（一般选250MHz)，在这一频率范围内，可使外界干扰信号降到最小，有利于发射性能的提高。Q2,Q3,X1等元件组成门铃控制信号振荡器，X1一般选用频率为32.768kHz的电子表所用石英晶体。按下微动开关ANI，由Q2,Q3,X1产生的低频门铃控制信号，经R3加到QI基极，对射频振荡发射电路进行“幅度键控”调制辐射，红色LED点亮；断开AN1电路因断电而无射频辐射。发射器采用9V叠层电池供电，由Q4,Q5组成稳压电路，将工作电压稳压在3.73V（实测值），以保证发射器不受电池电压降低的影响。
2．超再生接收电路的校准和调整。由工作原理可知，超再生电路中的Lrl、Crl回路既是用以产生振荡，又是要与发射频率发生谐振的回路，因此，当发现接收器接收距离变短时，首先仔细微调Crl，将谐振点校正在最佳状态。如果无效或效果不够理想，应对超再生管Q1的工作点进行检查和调整，具体方法与调整发射管Ql相同。先将电流表串在R6右端．调整R7阻值使Ql工作电流为lmA左右。注意，工作电流的调整与发射器有所不同，发因为发射器不发射时不用电，以增大发射距离为主要目标，而接收器存在“待机”耗电问题，只要能够满足使用要求，尽量将工作电流降到1mA以下，如果大于1.5mA，应更换超再生管重调。
二、接收器电路工作原理
图2为接收器测绘图。由QI、Lrl,Cr1,C4等组成超再生接收电路。Lrl（用中0.9mm漆包线绕制）、Crl是确定高频振荡频率的谐振回路，当天线接收到的由发射器辐射出来的载波信号时，谐振电路与其发生谐振，并由C4形成正反馈，因而在电路两端产生很高的电压。由L1（高频扼流圈）、R2,C2等组成低频振荡，产生熄灭（又称淬灭、淬熄）电压，使高频振荡处于间歇工作状态。在该电路中高频振荡和熄灭电压由同一个晶体管Q1完成，所以这种超再生接收电路被称为“自熄式”超再生接收电路，广泛应用于无线遥控小家电之中。由超再生电路接收并检波解调出来的门铃控制信号，经R3、C6滤波（主要抑制超再生接收电路特有的“沙沙”噪声），再经C13藕合加到IC 1①脚。

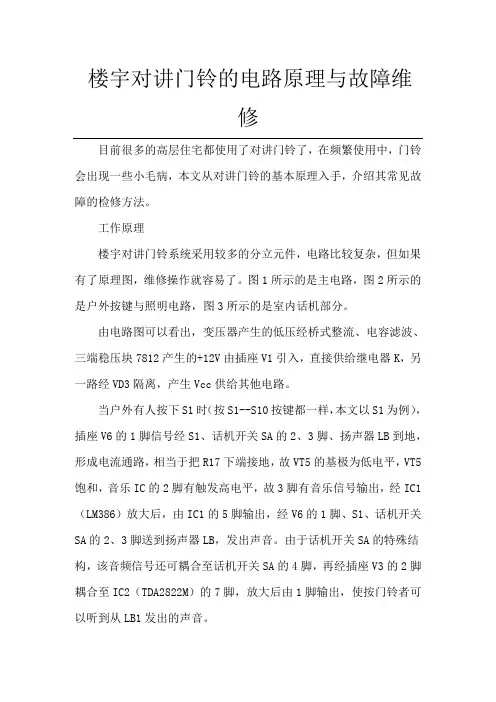

楼宇对讲门铃的电路原理与故障维修
楼宇对讲门铃的电路原理与故障维修目前很多的高层住宅都使用了对讲门铃了，在频繁使用中，门铃会出现一些小毛病，本文从对讲门铃的基本原理入手，介绍其常见故障的检修方法。
工作原理楼宇对讲门铃系统采用较多的分立元件，电路比较复杂，但如果有了原理图，维修操作就容易了。
图1所示的是主电路，图2所示的是户外按键与照明电路，图3所示的是室内话机部分。
由电路图可以看出，变压器产生的低压经桥式整流、电容滤波、三端稳压块7812产生的+12V由插座V1引入，直接供给继电器K，另一路经VD3隔离，产生Vcc供给其他电路。
当户外有人按下S1时（按S1--S10按键都一样，本文以S1为例），插座V6的1脚信号经S1、话机开关SA的2、3脚、扬声器LB到地，形成电流通路，相当于把R17下端接地，故VT5的基极为低电平，VT5饱和，音乐IC的2脚有触发高电平，故3脚有音乐信号输出，经IC1（LM386）放大后，由IC1的5脚输出，经V6的1脚、S1、话机开关SA的2、3脚送到扬声器LB，发出声音。
由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA的4脚，再经插座V3的2脚耦合至IC2（TDA2822M）的7脚，放大后由1脚输出，使按门铃者可以听到从LB1发出的声音。
当屋内主人听到LB发出的声音后，摘下话机，屋内与楼外的两人就可以通话。
MIC1拾取的声音信号送入IC2的6脚，放大后由3脚输出，再经插座V3的1脚、话机上的电容C3、话机开关SA的1、3脚，耦合到扬声器LB，主人可听到对方的说话声。
Vcc经主电路的R5降压后，再经插座V3的2脚给室内话机的MIC2和VT1供电。
主人的说话信号经MIC2拾取、VT1放大后，又经话机开关SA的4、6脚、插座V3的2脚送至IC2的7脚，放大后由1脚输出，推动扬声器LB1发声，从而实现两人的通话。
主人摘下话机后，插座V6的1脚到地的通路就切断了，R17下端恢复了高电平，VT5截止，音乐IC和IC1都停止工作。
无线门铃发射电路设计
无线门铃发射电路设计摘要伴随着无线电技术和网络技术的飞速发展以及人们生活水平的大幅度提高，人们对居住环境的安全、方便提出了越来越高的要求，尤其是在智能化住宅中，集安全可靠、使用方便等优点于一体的智能门铃产品越来越受欢迎，因此无线门铃系统的设计成为近年来研究的趋势。
本文主要介绍一种新型无线门铃,它不仅结构简单、安装方便、简洁实用，而且性价比高。
这种门铃具有低功耗、低规划的特点，而且设计成本低，在全球金融危机形势下，无线门铃的发展需要我们不断研究、不断创新，继续向着产品智能化、数字化、信息化方向发展。
该无线门铃电路用先进的脉冲调制发射及石英晶振稳频技术，性能稳,电路简单可靠,抗干扰能力强,传送距离远,电路体积小等优点,满足不同人的生活需要，具有广阔的发展前景.随着微电子技术、无线技术的发展，由开始的有线门铃到现在的无线门铃，而且已经向着智能数码门铃、可视对讲门铃过渡，发展速度不断飚升，我们的任务仍然任重道远。
关键词无线门铃；脉冲调制；晶振稳频；Wireless doorbell transmission circuit designAbstractAlong with the rapid development of radio and network technology, as well as people's living standards greatly improved the safety of the living environment to facilitate the proposed requirements,especially in the intelligent residence,a safe and reliable, use convenient wait for an advantage in one of the intelligent products are becoming more and more popular, so the design of the system be wireless door bell in recent years the trend of research.This paper mainly introduces a new wireless door bell, it not only simple structure, easy installation, concise and practical, and cost-effective. This kind of the bell has low power consumption, low the characteristics of the planning, design and low cost, the global financial crisis situation, the development of wireless the doorbell while we should research and innovate, continues to intelligent products, digital and information development direction.The wireless the doorbell circuit with advanced pulse modulation launch and vibration frequency stability, linb03 technology, performance stability, circuit is simple, reliable, strong anti-interference, transfer of distance, circuit the advantages of small size, meet different needs of life, and has a broad development prospects.With microelectronics technology, wireless technology development by starting a cable the bell to now wireless the doorbell, and have to intelligent digital the doorbell, visible interphone the doorbell transition, the speed of development constantly has soared, our task is still a long-term task.KEY WORDS：Wireless doorbell; Pulse modulation; Crystals frequency stability;目录中文摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．Ⅰ英文摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．Ⅱ1 绪论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１1.1开发无线门铃的背景．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２1.2 无线门铃的发展前景．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1.3 本文主要研究目的．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 无线门铃总体方案设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2.1系统结构．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2.2功能简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 硬件电路设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.1 发射板电路设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.2 电路设计的其他方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.3 方案的比较．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.4 硬件可靠性及抗干扰．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.5 编码调制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.6 实物展示．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 电路设计软件相关介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4.1 Altium Designer的主要特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4.2 Altium Designer的优势．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 元件的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.1三极管的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.1.1辨别三极管的方式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.1.2三极管的作用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.2晶振的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.3电感的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.3.1 电感线圈．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4.3.2天线的工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.4 LED灯的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5.5电容的介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6电路板制作及调试问题．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6.1 Altium Designer常见问题．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6.2 焊接注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6.3 电路板调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7心得体会．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．致谢．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．附录１．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．附录２．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．附录３．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 绪论无线门铃又称无线遥控门铃或遥控门铃，不需要布线，安装简单灵活，但是传送距离受现场的环境影响较大。
无线电遥控门铃
无线电遥控门铃摘要无线遥控音乐门铃是利用电磁波的发射和接收，因此会有发射和接收电路。
发射板要先调制振荡产生方波信号，在经高频振荡产生正弦波的信号发射出去，接收板接信号以后，通过滤波、选频等电路选出接收的信号，在将其滤波、整形、放大，最后利用波的高电平推动音乐芯片使得喇叭发声。
关键词发射电路；接收电路；音乐芯片1设计任务1）发射器采用电池供电，静态电流小；2）采用无线电进行遥控，具有一定的遥控距离；3）具有一定的保密性；4）在同一区域范围内能有多套系统同时工作而相互间不影响；5）接收板用5号电池供电；6）音乐IC可以发出三种音乐，可以转换开关选择喜欢的音乐。
2系统硬件电路设计2.1单元电路的选择2.1.1 发射单元电路的选择发射电路：按AN，BG2、L2、R1组成的升压电路把1.5V直流电转换成交流电并升压，D1整流，C5、C4滤波为发射电路提供电源。
IC ⒄脚输出一串数字编码信号通过BG1放大后，由L1对外辐射。
LED为信号发射指示。
2.1.2 接收机单元电路的选择接收电路：以Q1为核心的接收电路把电感L1上的无线电信号放大，从集电极输出一脉冲电压，通过C7进入U1放大、整形，U2解码后由⒄脚输入高电平，U1反相由⑥脚输出低电平，触发U3音乐门铃电路，使喇叭发出优美的音乐门铃声。
拨动SW1可选择3种不同的音乐声。
整机由2节5号电池供电，确保组装安全，本电路采用低功耗设计，确保电池能长时间使用。
接收电路原理图如图2.2所示：3系统概述3.1 方案选择及其论证1）系统的组成：由发射模块和接收模块组成的无线音乐门铃，发射和接收主电路是使用TC4069集成块。
由调制振荡级和高频振荡级两级汇合组成发射器，超再生振荡接收器是由Q3、L2、C4、C16组成，音乐芯片采用TQ33G，可以发出三种音乐（双音叮咚，西敏寺，爱丽斯），通过转换开关选择喜欢的音乐；2）方案选择：脉冲编码调制发射和石英晶体稳频是该电路采用的先进技术，接受电路由解调、放大、整形、声响电路组成，具有三大优点，稳定的性能、超距离的遥控，超低的耗能。
无线电遥控门铃电路原理图
⽆线电遥控门铃电路原理图⽆线电遥控门铃电路原理图本例介绍⼀种⽤TWH630/631遥控模块制作⽆线电遥控“叮咚”门铃，客⼈来访时，按动门框上的门铃按键，门铃就会发出清脆悦⽿的鸟鸣声，告知门外有客⼈来访。
若主⼈回家，只要按动放在⼝袋⾥的遥控开关，门铃则发出“叮咚”响声。
它特别适合家中有上⼩学的⼉童使⽤，⼉童上学时可以不必带钥匙，只要佩带⼀个⼩⼩的遥控器，回到家门⼝时只要按⼀下遥控器，家长就知道孩⼦回家了。
⼯作原理 该遥控门铃分遥控发射机与接收机两⼤部分，其电路原理图分别见图a与图b。
发射机主要器件是⼀块TWH630微型⽆线电发射头，当按下发射按键SBl时，它通过内藏天线向空中辐射⾼频信号。
本发射机调制振荡器采⽤⼀块普通555时基集成电路，将其接成⾃激多谐振荡器，输出⽅波频率f=1.44/(R,+2R2）C1，按图a 、b所⽰数据计算约为1kHz,⽅波信号由电阻器R3加到TWH630的输⼈端IN对辐射的⾼频信号进⾏调制。
接收机由TWH631⽆线电接收头、LM567⾳频译码器及“叮咚⼀鸟鸣”KI- 156专⽤集成电路等器件组成，TWH631接收到来⾃发射模块的信号后⾸先进⾏放⼤，然后由输出端our送⾄LM567进⾏解码，译码器的中⼼频率主要由RRP＋R4与C4决定，Opf =1．1/( RRP＋R4）C4，调整电位器RP,可使中⼼频率等于发射机的调制频率1kHz，此时集成块的8脚输出低电平，加到IC5的低触发端TG2，使其受到触发发出“叮咚”信号并经晶体管VT放⼤驱动扬声器BL发声。
IC5是⼀块“叮咚—鸟鸣．”⾳乐集成电路，它有两个触发端，⼀个为⾼电平触发端TG1，它受⾼电平触发，OUT端输出的是鸟鸣信号，该触发端对低电平⽆效；另⼀个为低电平触发端TG2，当受低电平触发时，OUT端输出的是“叮咚”信号，它对⾼电平⽆效。
SB2为装在门框上的按键，客⼈来访时按动的是SB2,此时⾼电平触发端TG2受到触发，故扬声器BL发出的是“鸟鸣”响声。
楼宇对讲智能门铃电路图大全
楼宇对讲智能门铃电路图大全(图) ------ 自动控制论文样板2010-02-20 16:59对讲音乐门铃电路555门铃、对讲、报警三功能电路本电路图所用到的元器件：TTDA2822 S9012 LM3860本电路主要由响铃、对讲、遥控开锁三部分组成，具体电路如图所示。
响铃部分主要由放大集成电路IC2、音乐集成电路IC3、开关三极管VT2、门铃按键开关Sl、S2等元件组成。
来客按了某房间门铃按键Sl或S2，开关三极管VT2饱和导通，IC2、IC3得电，IC3产生的音乐信号经过电容C14耦合送到IC2的输入端③脚，经放大后从⑤脚分两路输出：一路经电容C11、C12耦合后通过CN2送到对应房间分机喇叭；另一路由电容Cl0耦合后送到主机喇叭。
主机和分机喇叭同时响铃。
停止按压Sl或S2，三极管VT2截止，IC2、IC3失电，铃声停止。
一、功能特点1.1采用单片机控制技术，功能强大；1.2多种键盘编码方式支持多种户型；1.3可设置3/4位显示，数字/字符显示；1.4开锁多样式：住户持已注册的卡，只须把卡放在门口机的读卡区，如果刷卡成功，门口主机会发出"嘟"一声，打开电控锁(刷卡主机)；住户可以对主机进行密码开锁设置，凭已设的密码开锁；远程遥控开锁；1.5接线方便可靠，故障自动检测功能；1.6具有可视对讲、监视及开锁功能；1.7可视系统可配接非可视分机；1.8振铃音由芯片产生，悦耳动听。
二、技术参数2.1摄像头：1/3＂ CCD2.2镜头：3.6mm 92°2.3分辨率：420TV线2.4最低照度：0 LUX2.5信号制式：PAL2.6视频输出：1Vp-p 75Ω2.7音频信噪比：≥50 dB2.8音频失真：≤5%2.9卡的类型：非接触卡（ID、IC）2.10存卡数量：2万张2.11读卡距离：0～6cm2.12通话时限：120秒2.13传输方式：编码2.14操作方式：夜光键盘2.15容量：≤1016户论文大全：1. 基于单片机的楼宇直按可视对讲门铃系统的设计0 引言城市居民楼单元入口大多数是敞开着的，这方便了居民的进出，但同时也给居民的生活带来了诸多的不便。
无线遥控门铃的设计与制作
目录第1章绪论 (4)1.1 课题背景、目的及意义 (4)1.1.1课题的背景 (4)1.1.2课题的目的及意义 (4)1.2 论文的主要内容 (5)第2章系统的原理 (6)2.1 系统总体原理 (6)2.1.1概述 (6)2.1.2发射机的技术指标 (6)2.2 发射电路原理 (7)2.2.1低频信号振荡器 (7)2.2.2高频信号振荡器 (7)2.2.3幅度调制 (8)2.2.4小信号谐振放大 (10)2.2.5高频功放 (14)2.3 接收电路原理 (18)2.3.1天线 (18)2.3.2检波 (18)2.3.3低频功放 (20)第3章系统的电路设计 (22)3.1 方案的选择 (22)3.2 方案比较 (23)第4章发射电路的设计 (24)4.1 低频振荡器 (24)4.1.1555定时器 (24)4.1.2555定时器构成多谐振荡器 (25)4.1.3电路设计及仿真 (26)4.2 高频振荡器 (27)4.2.1电路分析 (27)4.2.2振荡频率分析 (28)4.2.3电路设计与仿真 (29)4.3 调幅 (30)4.3.1MC1496 (30)4.3.2MC1496组成的调幅电路 (31)4.4 小信号谐振放大 (31)4.4.1高频小信号放大器的主要技术指标 (32)4.4.29018三极管简介 (32)4.4.3小信号谐振放大电路的设计 (33)4.5 高频功放 (35)4.5.1甲类功放 (36)4.5.2丙类功放 (37)4.5.3高频功放电路分析与设计 (38)第5 章接收电路设计 (41)5.1 天线 (41)5.2 小信号谐振放大 (41)5.3 检波 (41)5.3.1检波二极管 (41)5.3.2检波电路分析与设计 (42)5.4 低频功放 (44)第6章系统的组装与调试 (47)6.1 调试仪器及方法 (47)6.2 电路组装和调试 (47)6.3 调试过程中出现的故障、原因及解决方法 (47)结论 (50)致谢 (51)参考文献 (52)附录1 发射电路原理图 ................................................... 错误!未定义书签。
自制无线可视门铃电路
现在很多家庭都有闲置的黑白电视机，笔者利用闲置的黑白电视机自制了一套无线可视门铃。
经过一年半的使用，其性能稳定、工作可靠、图像清晰、干扰小。
现特介绍给广大电子爱好者朋友们参考。
图１是室外电路，ＡＮ１、ＡＮ２是门铃按钮，当有客来访时按动按钮开关，电源一路通过ＡＮ２给编码发射电路供电，发射出３１５ＭＨｚ的编码信号，同时通过１Ｎ４１４８向１０μＦ定时电容充电。
电源另一路通过ＡＮ１向延时电路供电，继电器得电吸合，其触点Ｊ－１闭合自保。
同时ＬＭ３８６组成语音检拾电路、摄像机以及２．４ＧＨｚ发射模块均得电工作，发射模块发射出受ＡＶ信号调制的高频信号。
松开按钮后，３１５ＭＨｚ编码信号停止发射，但由于定时电容已充有电荷，故继电器仍可维持约６０秒钟后才释放，Ｊ释放后，电路全部关断，恢复到初始状态。
图２是３１５ＭＨｚ编码信号接收解调及控制电路。
３１５ＭＨｚ编码信号经高放和超再生解调后送入ＣＤ４０６９放大整形，然后由ＰＴ２２７２解码输出一高电平去触发音乐ＩＣ，发出“叮咚，叮咚”的门铃声。
同时，铃声信号将控制电路接通，继电器Ｊ动作，电视机总电源接通工作。
本控制电路中也设有延时电路，约５５秒钟后，继电器释放，电视机总电源切断，重新处于待机状态。
注意解码块ＰＴ２２７２的地址码必须与编码块ＰＴ２２６２的地址码完全相同。
图３是２．４ＧＨｚ基带解调板，由板状定向天线接收到２．４ＧＨｚ信号后送入２．４ＧＨｚ接收模块中，分离出音视频信号，再分别由后续电路滤掉基带杂波信号，并放大成标准的ＡＶ信号输出，然后输入电视机。
本系统中的２．４ＧＨｚ收发模块、２．４ＧＨｚ收发天线、２．４ＧＨｚ基带解调板和黑白单板摄像机均可从深圳市友金电子有限公司购得，空心电感采用∮１．０ｍｍ漆包线在∮５ｍｍ圆棒上按图中所标匝数绕制即可。
其余元件均无特殊要求，只要按图中所标数值选取并组装好电路，检查无误后即可通电试机。
本机调试非常简单，２．４ＧＨｚ基带解调板工厂已调试好，只需调试３１５ＭＨｚ编解码信号通道，调试时最好有示波器，先将收发板相距１０米左右，用锡搭通ＡＮ２两端，焊开音乐集成电路触发端二极管，用示波器测ＣＤ４０６９脚波形，用无感起子仔细调整接收板可调电感，使示波器波形幅度最大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PT2262/2272 是一对带地址、数据编码功能的红外遥控发射/接收芯片。其中发 射芯片 PT2262-IR 将载波振荡器、编码器和发射单元集成于一身，使发射电路 变得非常简洁。
接收芯片 PT2272 的数据输出位根据其后缀不同而不同，数据输出具有“暂存” 和“锁存”两种方式，方便用户使用。后缀为“M”为“暂存型”，后缀为“L”为“锁存型”， 其数据输出又分为 0、2、4、6 不同的输出，例如：PT2272-M4 则表示数据输 出为 4 位的暂存型红外遥控接收芯片。
PT2262-IR 引脚功能说明： Pin1-Pin6（A0-A5）:
地址输入端，可编成“1”、“0”和“开路”三种状态。 Pin7、Pin8、pin10-Pin13（A6/D0-A11/D5）:
地址或数据输入端，地址输入时用 Pin1-Pin6，做数据输入时只可编成“1”、 “0”两种状态。 Pin14（TE）:
Pin9、Pin18（VDD，Vss）: 电源+，-输入端。
PT2262/PT2272 电气参数
参数名称 符号
工作条件
最小 典型 最大 单 值 值 值位
工作电压 工作电流
VDD
-
VDD=12V 停振
IDD
A0-A11 开路
3
- 15 V
- 0.02 0.03 uA
输出驱动电流
VDD=5V，VOH=3V 3
发射使能端，低电平有效。 Pin15、Pin16（OSC1、OSC2）: 外接振荡电阻，决定振荡的时钟频率。
Pin17（Dout）: 数据输出端，编码由此脚串行输出。
Pin9、Pin18（VDD，Vss）: 电源+，-输入端。
PT2272 引脚功能说明：
Pin1-Pin6（A0-A5）: 地址输入端，可编成“1”、“0”和“开路”三种状态。要求与 PT2262 设定的状
所示。
Dout 输出的编码信号是调制 在 38kHz 载波上的，OSC1、 OSC2 外接的电阻决定载频频 率，一般电阻可在 430k—470k
之间选择即可。
PT2272 的暂存功能是指当发射信号消失时，PT2272 的对应数据输出位 即变为低电平。而锁存功能是指，当发射信号消失时，PT2272 的数据输出 端仍保持原来的状态，直到下次接收到新的信号输入。图 3 是红外发射和接 收的典型应用原理图，为了能正确解调出调制的编码信号，接收端需加一级 前置放大级，保证输入 PT2272 的信号幅度足够大。PT2272 各输出端通过
各种接口即可控制相应的负载。
图 4 是 PT2262 构成 6 路发射电路，图中 PT2262-IR 的 VDD 是通过按键 接通后向芯片供电，这样静态时，PT2262-IR 并不耗电，特别适合是电池供 电的场合。如果使用电源电压较低（如 3V），二极管应选用低压差的型号
（如 1N60 等），工作原理与图 3 相近，这里不再赘述。
(Dout)
IOH VDD=8V，VOH=6V 10
输出驱动电流
VDD=5V，VOL=3V 2
(Dout)
IOL VDD=8V，VOL=4V 5
-
VDD=12V，VOL=6V 9
- mA - mA
PT2262/PT2272 极限参数
参数名称 工作电压 输入电压 输出电压
态一致。
Pin7、Pin8、pin10-Pin13（D0-D5）: 数据输出端，分暂存和锁存两种状态。
Pin14（DI）: 脉冲编码信号输入端。
Pin15、Pin16（OSC1、OSC2）: 外接振荡电阻，决定振荡的时钟频率。
Pin17（VT）: 输出端，接收有效信号时，VT 端由低电平变为高电平。
功耗 工作温度 存储温度
符号 VDD VI VO PD TOPT Tstg
极限值 -0.3-+16V -0.3-VDD+0.3V -0.3-VDD+0.3V 300(VDD=12V) -20-+70 -40-+125
单位 V V V
mW ℃ ℃
PT2262/PT2272 工作原 理：
PT2262-IR 发射芯片地址编 码输入有“1”、“0”和“开路”三种 状态，数据输入有“1”和“0”两种 状态。由各地址、数据的不同 接脚状态决定，编码从输出端 Dout 输出，通过红外发射管发 射出去。其编码时序波形如图 2
