STM8S低功耗
STM8S的低功耗模式
STM8S的低功耗模式有4种。
关系如下。
本次使用的停机（HALT）
使用了内部定时器，外部中断，LED指示是否进入低功耗。
在while循环中设置如下
1while(1)
2 {
3if(!IR_IN) // 外部中断产生
4 {
5执行程序...
6
7 IR_IN = 1;
8 }
9else
10 {
11 TIM1_Cmd(DISABLE); // 关闭定时器
12 ClrLED; //关闭LED
13 _asm("halt"); // 进入停机模式
14 SetLED; // 开启LED
15 }
16 }
在主函数中检测到外部中断了，执行相关函数。
函数自行完成后，进入else
其中如果使用halt模式，可以不写11行。
如果使用WFI模式需要写11行在else中 13行开起停机模式。
如果停机模式正常进入，LED灯是熄灭的，如果没有进入停机模式，LED灯被开启。
用来判断状态。
测试：
按键触发，外部中断引脚产生下降沿中断，点亮LED灯（在中断函数中点亮的）
当按键弹起后LED灯熄灭。
由于测试工具限制，只能确保电流低于1ma。
STM8低功耗设定及其例程
STM8低功耗设定及其例程STM8有三种低功耗模式，即等待、活跃停机和停机。
具体它们三者有什么区别自己看官方手册去吧，这里只讲停机模式的应用，其他的一笔带过！一、进入的方式：等待模式进入用的指令是WFI，而活跃停机和停机用的都是halt()，所不同的是，在执行halt指令之前，如果开启了AWU，则是活跃停机，反之则是停机。
还有一点要说明的是，在停机模式下独立看门狗是不能养的，而只能养窗口看门狗。
二、具体进入的步骤：1、首先，你声明一个标志位，名字自己取。
这个标志位是用来判断系统是该处于运行模式还是处于停机模式的。
我这里用fPowerOn_flag,如下：bool fPowerOn_flag = FALSE;有了这个标志位以后就写下面的部分了：int main(void){//设置内部16M晶振为系统时钟Clk_Init(); //系统时钟初始化函数MWWDG_Init();//窗口看门狗初始化函数while (1){Free_WWDG();//喂狗函数if(fPowerOn_flag == FALSE){Halt_OffDevice();//停机前关闭不需要的外设halt();//进入停机模式System_Init();//系统初始化函数}if(fPowerOn_flag){//运行代码在这里添加}}}以上就是一个停机模式的模板了，大家参照着用就可以了。
系统上电默认是进入停机模式，然后通过按键唤醒进入运行模式。
下面为大家讲一下主函数中每个函数的写法和功能吧！2、各函数说明：a、时钟初始化函数：void Clk_Init(void){CLK_DeInit();//复位时钟寄存器CLK_HSICmd(ENABLE);//使能内部高速时钟CLK_HSIPrescalerConfig(CLK_PRESCALER_HSIDIV4);//配置内部高速时钟(时钟分频器:4分频),系统时钟4MHzCLK_ClockSecuritySystemEnable();//开启时钟安全系统}这个函数我想不用多讲了，大家都懂的。
stm8s和stm8l低功耗对比
stm8s和stm8l低功耗对⽐stm8s和stm8l低功耗对⽐ 在低功耗应⽤中，⼀般来说mcu是常态halt模式，然后偶尔被唤醒(外部中断或者内部定时唤醒)进⼊运⾏模式。
所以对⽐低功耗性能，⼀般来说只需要对⽐run模式和halt下的功耗即可，因为项⽬选⽤的是通过内部定时器唤醒，所以选⽤active halt mode。
以下是stm8s003和stm8l151在这两种模式下的功耗对⽐：run mode：stm8sstm8l对⽐ 在使⽤同样的16M内部RC振荡器情况下，stm8s 3.7ma,stm8l 3.54ma，两款mcu耗电量差不多。
active halt mode：stm8sstm8l对⽐ 在同样的关闭外设，且使⽤内部低速RC振荡器唤醒的情况下：stm8s 10ua，stm8l 0.54ua。
⼤约有20倍的差距，不过对于要求不是特别⾼的情况下，ua级别的差距影响不会太⼤。
实测：为了实际验证，分别将单⽚机焊接到空板⼦上编写代码进⾏测试。
stm8 编写如下代码：32ms唤醒⼀次主程序：void main(void){CLK_HSECmd ( DISABLE );CLK_SYSCLKConfig(CLK_PRESCALER_HSIDIV1);AWU_DeInit();AWU_Init(AWU_TIMEBASE_32MS);CLK_SlowActiveHaltWakeUpCmd(ENABLE); //关闭活跃停机模式下的电压调节器(MVR)CLK_FastHaltWakeUpCmd(DISABLE); //关闭快速唤醒FLASH_SetLowPowerMode(FLASH_LPMODE_POWERDOWN); //设置为停机后flash掉电GPIO_Init(GPIOA,GPIO_PIN_ALL,GPIO_MODE_OUT_PP_LOW_SLOW);GPIO_Init(GPIOB,GPIO_PIN_ALL,GPIO_MODE_OUT_PP_LOW_SLOW);GPIO_Init(GPIOC,GPIO_PIN_ALL,GPIO_MODE_OUT_PP_LOW_SLOW);GPIO_Init(GPIOD,GPIO_PIN_ALL,GPIO_MODE_OUT_PP_LOW_SLOW);GPIO_WriteLow(GPIOA,GPIO_PIN_ALL);GPIO_WriteLow(GPIOB,GPIO_PIN_ALL);GPIO_WriteLow(GPIOC,GPIO_PIN_ALL);GPIO_WriteLow(GPIOD,GPIO_PIN_ALL);AWU_Cmd(ENABLE);while(1){ halt();}}中断处理程序：INTERRUPT_HANDLER(AWU_IRQHandler, 1){/* In order to detect unexpected events during development,it is recommended to set a breakpoint on the following instruction.*/u8 awu_temp = 0;awu_temp = AWU_GetFlagStatus();}程序下载到单⽚机后，串到台式万⽤表上实测电流11ua,见下图：stm8l 编写如下代码：32ms唤醒⼀次主程序：void main(void){GPIO_Init(GPIOA, GPIO_Pin_All, GPIO_Mode_Out_PP_Low_Slow);GPIO_Init(GPIOB, GPIO_Pin_All, GPIO_Mode_Out_PP_Low_Slow);GPIO_Init(GPIOC, GPIO_Pin_All, GPIO_Mode_Out_PP_Low_Slow);GPIO_Init(GPIOD, GPIO_Pin_All, GPIO_Mode_Out_PP_Low_Slow);GPIO_Init(GPIOE, GPIO_Pin_All, GPIO_Mode_Out_PP_Low_Slow);GPIO_Init(GPIOF, GPIO_Pin_All, GPIO_Mode_Out_PP_Low_Slow);GPIO_Write(GPIOA,0x00);GPIO_Write(GPIOB,0x00);GPIO_Write(GPIOC,0x00);GPIO_Write(GPIOD,0x00);GPIO_Write(GPIOE,0x00);GPIO_Write(GPIOF,0x00);RTC_DeInit(); //初始化默认状态CLK_PeripheralClockConfig(CLK_Peripheral_RTC, ENABLE); //允许RTC时钟CLK_RTCClockConfig(CLK_RTCCLKSource_LSI, CLK_RTCCLKDiv_1); // 38K/1 RTC_WakeUpClockConfig(RTC_WakeUpClock_RTCCLK_Div2); //38/2=19KRTC_SetWakeUpCounter(19*32); //19*32 32msRTC_ITConfig(RTC_IT_WUT, ENABLE); //开启中断PWR_FastWakeUpCmd(DISABLE); //关闭快速唤醒功能PWR_UltraLowPowerCmd(ENABLE);//超低功耗RTC_WakeUpCmd(ENABLE);while(1){ halt();}}中断处理程序：INTERRUPT_HANDLER(RTC_CSSLSE_IRQHandler,4){/* In order to detect unexpected events during development,it is recommended to set a breakpoint on the following instruction.*/RTC_ClearITPendingBit(RTC_IT_WUT);}将程序下载到单⽚机后，串到台式万⽤表测试电流在4ua左右，见下图：。
stm8s103f3 crc算法内存空间不够

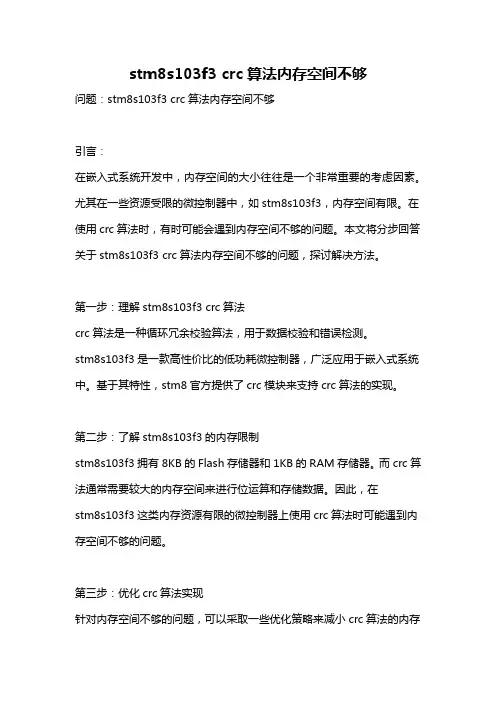

stm8s103f3 crc算法内存空间不够问题：stm8s103f3 crc算法内存空间不够引言：在嵌入式系统开发中，内存空间的大小往往是一个非常重要的考虑因素。
尤其在一些资源受限的微控制器中，如stm8s103f3，内存空间有限。
在使用crc算法时，有时可能会遇到内存空间不够的问题。
本文将分步回答关于stm8s103f3 crc算法内存空间不够的问题，探讨解决方法。
第一步：理解stm8s103f3 crc算法crc算法是一种循环冗余校验算法，用于数据校验和错误检测。
stm8s103f3是一款高性价比的低功耗微控制器，广泛应用于嵌入式系统中。
基于其特性，stm8官方提供了crc模块来支持crc算法的实现。
第二步：了解stm8s103f3的内存限制stm8s103f3拥有8KB的Flash存储器和1KB的RAM存储器。
而crc算法通常需要较大的内存空间来进行位运算和存储数据。
因此，在stm8s103f3这类内存资源有限的微控制器上使用crc算法时可能遇到内存空间不够的问题。
第三步：优化crc算法实现针对内存空间不够的问题，可以采取一些优化策略来减小crc算法的内存占用。
以下是几种常见的优化方法：1. 压缩数据：考虑到crc算法通常是在数据传输中使用，可以尝试压缩数据以减小内存占用。
例如，可以采用哈夫曼编码或其他压缩算法对数据进行预处理。
2. 使用较小的CRC多项式：CRC多项式是计算校验码的关键，较小的CRC多项式通常需要较少的内存空间。
可以根据具体需求选择适当的CRC 多项式来降低内存占用。
3. 采用硬件支持：在stm8s103f3中，官方提供了硬件级别的crc模块。
使用硬件级别的crc模块可以大大减小算法实现所需的内存空间，并提高计算效率。
4. 使用查表法：由于CRC算法是一种多次迭代的计算过程，使用查表法可以减小运算量并减小内存占用。
通过预先计算出CRC表，可以在运行时直接查表而不是每次计算。
STM8S
1
4KB
性能
STM8S: 位位俱佳
STM8S 隆重上市 ！！！
• ST公司的全新 位通用控制器产品系列 公司的全新8位通用控制器产品系列 公司的全新
– 结合了过去多年单片机设计开发中的领先创新和宝贵经验 – STM8S将成为覆盖市场上现有流行的ST62, ST72 的新产品 – 采用0.13微米技术工艺，高性价比
Int. RC 16 Int. RC 16 MHz MHz Xtal 1-24 MHz Xtal 1-24 MHz Int. RC 128 Int. RC 128 KHz KHz Reset Block Reset Block Clock Clock Controller Controller
Clock Detector Clocks to Peripherals Core POR BOR LIN LIN Smartcard //IrDA Smartcard IrDA
• 高性能的 位通用控制器平台 高性能的8位通用控制器平台
– – – – 芯片设计特点 ：强抗干扰能力 品质保证 ：高可靠性 采用理由 ： 低系统成本 8位机开发 ：简单灵活，上手容易
STM8S: 位位俱佳
2
STM8S – 简介
• • • • • • 可靠性强，抗干扰性能优异 性价比极高，系统成本低 高性能内核，最快 20MIPS @ 24MHz 代码密度高 真正的内嵌EEPROM，全球领先的制造工艺 本地化的低成本的开发工具
• 创新的架构
– – – – 128KB 线性地址空间 16位索引寄存器 内部32位存储器接口，带3级流水线 高级时钟控制器、更低功耗、更好的 噪声抑制
性能优异， 性能优异，代码效率高
stm8s系列单片机原理与应用
stm8s系列单片机原理与应用STM8S系列单片机原理与应用。
STM8S系列单片机是STMicroelectronics公司推出的一款高性能、低功耗的8位单片机，广泛应用于家电、工业控制、汽车电子等领域。
本文将介绍STM8S系列单片机的基本原理和应用。
首先，我们来了解一下STM8S系列单片机的基本特点。
STM8S系列单片机采用高性能的8位CPU内核，工作频率可达到20MHz，具有丰富的外设资源，包括通用定时器、串行外设接口、模拟数字转换器等。
此外，STM8S系列单片机还具有低功耗特性，可满足对功耗要求较高的应用场景。
在实际应用中，STM8S系列单片机可以广泛应用于各种控制系统中。
例如，可以用于家电控制领域，如空调、洗衣机、微波炉等家电产品的控制系统；还可以应用于工业控制领域，如工业自动化设备、仪器仪表等的控制系统；同时，STM8S系列单片机还可以应用于汽车电子领域，如汽车发动机控制单元、车载娱乐系统等。
在使用STM8S系列单片机进行开发时，我们可以充分发挥其丰富的外设资源和高性能的CPU内核。
通过合理的软件设计和优化，可以实现各种复杂的控制算法和功能。
同时，STM8S系列单片机还提供了丰富的开发工具和软件支持，如ST 公司提供的集成开发环境和编译器，方便开发人员进行软件开发和调试。
除此之外，STM8S系列单片机还具有丰富的通信接口，如SPI、I2C、UART 等，可以方便地与外部设备进行通信，实现系统的扩展和联网。
这些通信接口的灵活应用，使得STM8S系列单片机在各种应用场景下都能够得到充分的发挥。
总的来说，STM8S系列单片机作为一款高性能、低功耗的8位单片机，具有丰富的外设资源和通信接口，广泛应用于家电、工业控制、汽车电子等领域。
在实际应用中，我们可以充分发挥其性能优势和丰富的外设资源，实现各种复杂的控制算法和功能。
同时，ST公司提供的丰富的开发工具和软件支持，也为开发人员提供了便利。
相信随着技术的不断发展，STM8S系列单片机在各个领域的应用将会更加广泛。
stm8s105k4t6c中文
STM8S105K4T6C中文1. 简介STM8S105K4T6C是意法半导体（STMicroelectronics）公司推出的一款适用于嵌入式系统的32位微控制器。
它采用了STM8S系列的核心芯片，并集成了丰富的外设和功能，能够满足各种应用的需求。
本文将介绍STM8S105K4T6C的主要特性、性能参数以及应用领域。
2. 主要特性•STM8S内核：–8位CPU，运行频率最高可达16 MHz；–支持多达22条中断线；–带冗余比较器和自动校准单元的时钟系统。
•存储器：–32 KB Flash，可用于存储应用程序和数据；– 2 KB RAM，用于存储运行时数据。
•外设：–与主控器通信的SPI、I2C和UART接口；–16位定时器和计数器；–12位ADC模数转换器；–4路通用输入/输出端口。
•低功耗模式：–支持多种低功耗模式，可最大程度地降低功耗。
3. 性能参数•工作电压范围：2.95 V 到 5.5 V•工作温度范围：-40 °C 到 85 °C•总线速率：最高可达16 MHz•DMA通道数：None•电源模式：三级独立供电和低功耗模式•外设供电电压：1.8 V 至 5.5 V4. 应用领域由于STM8S105K4T6C具有低功耗、高集成功能和可靠性等特点，它在各个领域都有广泛的应用：•家电控制：可用于空调、电视、洗衣机等家电产品的控制系统。
•工业自动化：适用于PLC（可编程逻辑控制器）、工业仪表和机器人等设备。
•汽车电子：可应用于车载音响、汽车电控单元和驾驶辅助设备等。
•智能家居：可用于智能灯控、智能门锁和智能家居中枢控制系统等。
•电子设备：适用于手持设备、音频设备和医疗设备等嵌入式系统。
5. 开发工具和资源•STM8CubeMX：用于生成配置代码和启动文件的软件工具。
•STVD开发环境：ST公司提供的集成开发环境，支持C语言编程。
•STM8S105K4T6C官方文档：详细介绍了芯片的功能和使用方法。
stm8s系列单片机原理与应用
stm8s系列单片机原理与应用STM8S系列单片机原理与应用。
STM8S系列单片机是STMicroelectronics公司推出的一款低功耗、高性能的8位微控制器，广泛应用于家电、工业控制、汽车电子等领域。
本文将介绍STM8S系列单片机的原理和应用。
首先，我们来了解一下STM8S系列单片机的基本原理。
STM8S系列单片机采用了高性能的内核，具有丰富的外设资源和丰富的通信接口，能够满足各种应用需求。
其低功耗特性使其在电池供电和节能应用中具有很大优势。
此外，STM8S系列单片机还具有较强的抗干扰能力和较高的可靠性，能够适应各种恶劣环境下的工作要求。
其次，我们将介绍STM8S系列单片机的应用。
在家电领域，STM8S系列单片机广泛应用于洗衣机、冰箱、空调等产品中，实现控制、显示、通信等功能。
在工业控制领域，STM8S系列单片机可用于工业自动化设备、传感器控制、电机驱动等方面。
在汽车电子领域，STM8S系列单片机可用于车身控制、发动机控制、车载娱乐系统等应用。
除此之外，STM8S系列单片机还可以应用于智能家居、智能穿戴设备、医疗设备等领域。
除了以上应用领域，STM8S系列单片机还可以在各种嵌入式系统中发挥作用。
其丰富的外设资源和通信接口，使其能够与各种外部设备进行连接和通信，满足不同应用的需求。
同时，STM8S系列单片机的低功耗特性也使其在一些对电池供电和节能要求较高的应用中具有优势。
总的来说，STM8S系列单片机具有高性能、低功耗、抗干扰能力强、可靠性高等特点，适用于各种应用领域。
随着物联网、智能制造等新兴领域的发展，STM8S系列单片机将有更广阔的应用前景。
希望本文对您了解STM8S系列单片机的原理和应用有所帮助。
stm8方案
stm8方案STM8方案是指基于STMicroelectronics（意法半导体）生产的STM8微控制器的技术方案。
STM8微控制器是一款功能强大的单片机，广泛应用于各种电子设备和系统中。
一、STM8微控制器的特点STM8微控制器以其卓越的性能和丰富的功能而备受青睐。
以下是STM8微控制器的主要特点：1. 高性能：STM8微控制器采用卓越的8位内核架构，能够提供出色的处理能力和执行速度。
2. 丰富的功能：STM8微控制器具备多种外设和接口，包括模拟输入/输出、数字输入/输出、通信接口等，能够满足各种应用需求。
3. 低功耗：STM8微控制器采用先进的低功耗技术，能够在电池供电的应用中延长设备的使用寿命。
4. 高可靠性：STM8微控制器经过严格的测试和验证，具备出色的稳定性和可靠性，能够在恶劣环境下正常运行。
二、STM8方案的应用领域STM8方案广泛应用于各个领域，包括但不限于以下几个方面：1. 汽车电子：STM8微控制器可用于汽车电子系统中的车载控制单元（ECU）、仪表盘、灯光控制等模块，提供精准的控制和监测功能。
2. 工业自动化：STM8微控制器可用于工业自动化设备和机器人控制系统中，实现高精度的运动控制和数据处理。
3. 智能家居：STM8微控制器可用于智能家居系统中的各种控制器，如智能照明控制器、温控器、门禁系统等，提供智能化的家居管理和控制功能。
4. 消费电子：STM8微控制器可用于各类消费电子产品，如智能手机、平板电脑、游戏机等，提供高性能和低功耗的处理能力。
5. 医疗设备：STM8微控制器可应用于医疗设备中，如心电图仪、血糖仪、呼吸机等，实现精确的数据采集和处理。
三、为什么选择STM8方案选择STM8方案具有多个优势和好处：1. 性价比高：STM8微控制器具备卓越的性能和丰富的功能，同时价格相对较低，能够为客户提供高性价比的解决方案。
2. 开发生态丰富：STM8方案具备完善的开发环境和工具链，支持广泛的第三方软件和硬件资源，为客户提供全面的技术支持。
STM8芯片静态电流的问题
Stm8芯片低功耗的问题：
除了运行模式，可以采用以下三种低功耗模式：等待、主动停机、停机。
其中停机模式的低功耗最低。
停机模式:CPU和片上设备完全停止工作，定时唤醒单元AWU也停止，仅由外部中断及复位唤醒，耗电6uA～66uA。
要低功耗设计，主要考虑几个方面：
1.外设的低功耗，不需要的外设模块，全部关闭。
2.GPIO的处理，不需要的IO最好做悬浮输入处理。
3.主时钟的处理，先降到最低内部LSI时钟，关闭其他不需要的时钟模块。
4.进入低功耗模式。
如果在进入低功耗之前把所有无用的IO口全部配置成输出拉低状态，外围需要的IO 口配置成相对应的状态，那么你的板子低功耗应该是没有问题的；若是进入低功耗之前没有再次对IO口进行配置，只是在刚上电初始化时配置了一下，那你的板子低功耗很大可能存在问题的。
最近在测睡眠低功耗的问题，但是测试中会存在差异性的问题，和芯片有关系，有的芯片能过，有的不能过，很是奇怪，查了好长时间，终于发现了问题。
原来是DEBUG/SWIM 脚有问题，如果对这个脚不管不顾，那么它的状态就是默认输入状态，由于DEBUG/SWIM 脚是程序调试脚，既有输出功能又有输入功能，如果睡眠时，这个脚的状态是悬空状态，那么DEBUG/SWIM脚的状态就会存在不确定性，这种状态下有的暗电流就会浮动（个人觉得和芯片的整体性能有关，有的芯片有浮动，有的芯片没有）.
举例说明：
假如你的板子进入低功耗时，如下图所示，Q10时断开的，也就是说IGN_ON是和
VDD_5V是间接导通的，IGN_ON是和单片机引脚相连的，此时为了安全起见（确保功耗是最小的），应设对应的单片机引脚为输出高。
