钢轨伸缩调节器一、钢轨伸缩调节器的作用钢轨伸缩调节器（简称调节器）是高速铁路重要的轨道部件之一。
高速铁路长大连续梁上铺设无缝线路，通常需要设置调节器。
调节器的功能是协调因温度引起的长大桥梁梁端伸缩位移和长钢轨伸缩位移之间的位移差，使桥上长钢轨自动调整温度力，从而减小轨道及桥梁所承受的荷载。
二、钢轨伸缩调节器的类型1．按运行速度分为时速250KM高速铁路有砟轨道（兼顾货运）钢轨伸缩调节器和时速350KM高速铁路无砟轨道钢轨伸缩调节器两种型号。
2．按伸缩方向分为单向调节器和双向调查节器两种类型。
3．按轨下基础类型可分为无砟轨道用和有砟轨道用两种类型。
三、钢轨调节器的组成高速铁路钢轨伸缩调节器左右股对称，单向调节器由基本轨、尖轨、铁垫板总成、轨枕或轨道板组成；双向调节器由基本轨、双向尖轨、铁垫板总成、轨枕或轨道板组成，长度约是同类型单向调节器长度的2倍。
调节器尖轨工作边提供轨距线，其基本轨伸缩、尖轨锁定。
基本轨伸缩量为±400MM。
铁垫板总成零部件包括基本轨和尖轨轨撑、轨撑螺栓、轨距调查整片、铁垫板、弹性垫板及调高垫板、垫板螺栓。
四、高速伸缩调节器的养护维修高速伸缩调节器的养护维修应注意以下上方面：1．钢轨伸缩调节器必须尖轨锁定、基本轨伸缩。
2．注重尖轨是否爬行、基本轨伸缩是否超设计伸缩量、尖轨尖端是否藏尖、基本轨尖轨是否密贴、各部螺栓是否松动等问题。
3．如果尖轨或基本轨顶面出现压溃飞边现象，应及时铲除并打磨，防止轨头掉块剥落，影响调节器正常工作。
4．出现尖轨或基本轨轨头擦伤、剥落或低塌可采取焊补处理。
5．有砟轨道调节器范围道床应丰满、密实。
6．应及时清扫调节器的灰砂，每年将各部件及能卸下的螺栓清除污垢，并涂油至少一遍，保持不脏不锈。
BWG钢轨伸缩调节器技术说明
文件: 作者:
2015-10-30BWG 钢轨伸缩调节器技术说明.docx W.Wang
voestalpine BWG Ltd.
页数 6 / 13
尖轨部分采用 SKL15 常阻力扣件弹条，跟端采用 SKL12 弹条，单组扣件纵向阻力 不小于 9kN。 在基本轨和尖轨共用弹性基板区域内， 基本轨和尖轨采用了不同性能的弹性衬垫以 保证不同的扣件阻力要求。 2.3 轨枕
wwang应用业绩项目桥梁型号数量供货时间京沪高铁南京大胜关长江大桥sa601200b2010济南黄河大桥sa601200b2010京广客运专线郑州黄河大桥sa601200b2011武冈城际铁路黄冈长江大桥sa601200b2012郑西客运专线西安客北环渭河大桥sa60600ff2013沪昆客专湖南段湘江特大桥sa60600ff2013兰新二线全线13sa60300ff332013沪昆客专江西段赣江特大桥sa60600bff102014铜陵长江大桥sa601200b幸福源大桥sa60300ffsa60600b322014松花江特大桥sa601200b2014宁安铁路安庆长江大桥sa601200b2014佛肇城际铁路跨丹桂立交特大桥sa60600ff2015赣龙复线将金山特大桥sa60600b
图 2-2：SA60-600 型梁缝结构
文件: 作者:
2015-10-30BWG 钢轨伸缩调节器技术说明.docx W.Wang
voestalpine BWG Ltd.
页数 7 / 13
SA60-600 型钢轨伸缩调节器在梁缝中间设置一根悬挂钢枕，通过单连杆伸缩装置 （剪刀架）与两侧轨枕相连，保证伸缩过程中节点间距均匀且不超出允许最大值。
表 1-1: 钢轨伸缩调节器型号
根据轨道类型的不同，每种型号又分为有砟和无砟两种。有砟以“B”标记，无砟以 “FF”标记。如 SA60-600B 代表伸缩量为300mm 的有砟钢轨伸缩调节器，SA60-300FF 代表伸缩量为150mm 的无砟钢轨伸缩调节器。 1.3 接口参数 钢轨伸缩调节器的设置和选型需要考虑相应轨道和桥梁工程的具体情况， 因此需要 轨道设计单位、桥梁设计单位和钢轨伸缩调节器厂商紧密合作才能做好这项工作，而且 需要尽可能的在早期设计阶段便开展全方位的合作。 分类 接口参数 设计运营速度 安装地段轨道类型 轨道数据 安装地段轨道线型 相邻轨道扣件刚度 桥梁结构 温度跨度 桥梁温度范围 环境温度范围 桥梁数据 设计梁缝宽度 梁端转角 加速刹车造成的伸缩长度 混凝土收缩徐变伸缩长度 其他因素造成的伸缩长度
钢轨伸缩调节器设置线路坡度

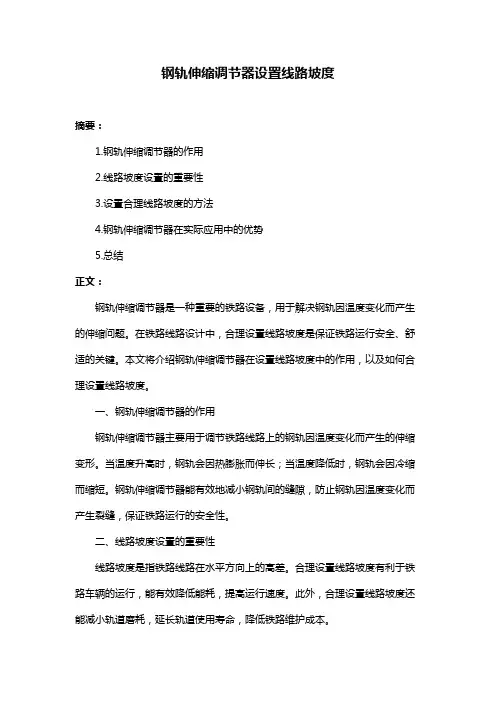

钢轨伸缩调节器设置线路坡度摘要：1.钢轨伸缩调节器的作用2.线路坡度设置的重要性3.设置合理线路坡度的方法4.钢轨伸缩调节器在实际应用中的优势5.总结正文：钢轨伸缩调节器是一种重要的铁路设备，用于解决钢轨因温度变化而产生的伸缩问题。
在铁路线路设计中，合理设置线路坡度是保证铁路运行安全、舒适的关键。
本文将介绍钢轨伸缩调节器在设置线路坡度中的作用，以及如何合理设置线路坡度。
一、钢轨伸缩调节器的作用钢轨伸缩调节器主要用于调节铁路线路上的钢轨因温度变化而产生的伸缩变形。
当温度升高时，钢轨会因热膨胀而伸长；当温度降低时，钢轨会因冷缩而缩短。
钢轨伸缩调节器能有效地减小钢轨间的缝隙，防止钢轨因温度变化而产生裂缝，保证铁路运行的安全性。
二、线路坡度设置的重要性线路坡度是指铁路线路在水平方向上的高差。
合理设置线路坡度有利于铁路车辆的运行，能有效降低能耗，提高运行速度。
此外，合理设置线路坡度还能减小轨道磨耗，延长轨道使用寿命，降低铁路维护成本。
三、设置合理线路坡度的方法1.按照铁路设计规范，结合线路地形、地质、气候等因素，确定线路坡度的级数和最大坡度。
2.考虑铁路车辆的运行性能，确保列车在各种运行速度下都能安全稳定地行驶。
3.结合钢轨伸缩调节器的设置，合理调整线路坡度，以减小钢轨伸缩对铁路运行的影响。
4.在设置线路坡度时，还需注意与其他铁路设备的配合，如道岔、信号系统等。
四、钢轨伸缩调节器在实际应用中的优势1.提高铁路运行安全性：钢轨伸缩调节器能有效减小钢轨因温度变化而产生的应力，降低钢轨断裂的风险。
2.降低维护成本：钢轨伸缩调节器能减小轨道磨耗，延长轨道使用寿命，降低铁路维护成本。
3.提高运行速度：合理设置的线路坡度有利于铁路车辆的运行，提高运行速度。
4.节能环保：合理设置的线路坡度能降低铁路车辆的能耗，减少排放，有利于环境保护。
五、总结钢轨伸缩调节器在设置线路坡度中起到了关键作用，合理设置线路坡度不仅能保证铁路运行的安全性和舒适性，还能降低铁路维护成本，提高运行速度。

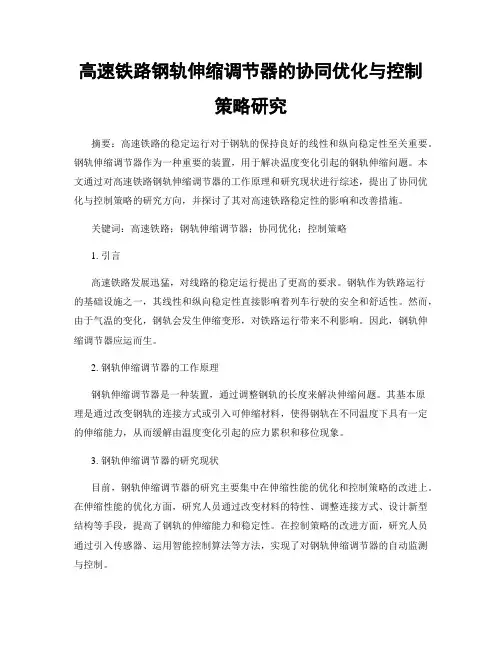

高速铁路钢轨伸缩调节器的协同优化与控制策略研究
