视觉焊缝识别原理
基于机器视觉的自适应焊接技术研究
基于机器视觉的自适应焊接技术研究近年来，随着制造业的不断发展和智能制造技术的迅猛发展，各种自动化生产设备被广泛应用于生产领域。
其中，焊接技术是制造业中非常重要的一环。
传统的焊接技术主要依靠人工操作，无法满足高效、智能的生产需求。
因此，基于机器视觉的自适应焊接技术应运而生。
机器视觉是人工智能技术的一种重要应用，可以使机器模拟人类视觉，从而实现物体的识别和检测。
基于机器视觉的自适应焊接技术可以通过自动识别、定位和追踪焊缝，实现更加准确和稳定的焊接效果，有效提高生产效率和焊接质量。
一、自适应焊接技术的基本原理自适应焊接技术利用机器视觉系统实时获取焊缝图像信息，通过算法分析、处理和比较，对焊接过程进行数字化控制。
该技术主要包含焊缝检测、焊缝分类、焊接路径规划、优化焊接参数等几个方面。
首先是焊缝检测，采用机器视觉技术对焊缝进行实时检测和识别，确定焊接位置和焊接线路，为下一步的焊接路径规划提供数据基础。
其次，是焊缝分类，根据不同的焊缝类型选取不同的焊接参数和焊接策略，实现不同类型焊缝的有效焊接。
接着是焊接路径规划，根据焊接目标信息和焊接参数，自动生成最佳的焊接路径和焊接速度参数，实现最优化的焊接控制。
最后是优化焊接参数，根据不同的焊接类型和焊接材料，自动调整焊接电流、电压、焊丝进给速度等参数，以保证焊接质量和稳定性。
二、自适应焊接技术的优势相比较传统的焊接技术，基于机器视觉的自适应焊接技术具有以下优势：（一）高效节能。
节约人力，减少生产成本，提高生产效率；（二）应用广泛，可适用于多种焊接场景；（三）灵活性和自适应性强，可以自主识别、分类和调整焊接参数；（四）焊接质量稳定，精度高，可以保证焊接质量和产品质量；（五）真正意义上实现了智能化制造，推动了制造业的高质量、高效率和高精确度发展。
三、自适应焊接技术的应用领域自适应焊接技术目前被广泛应用于汽车制造、电子制造、航空航天和机械制造等多个领域。
例如，在汽车制造行业，自适应焊接技术可应用于车身焊接和底盘焊接等多个环节，可以大幅提高效率和质量。

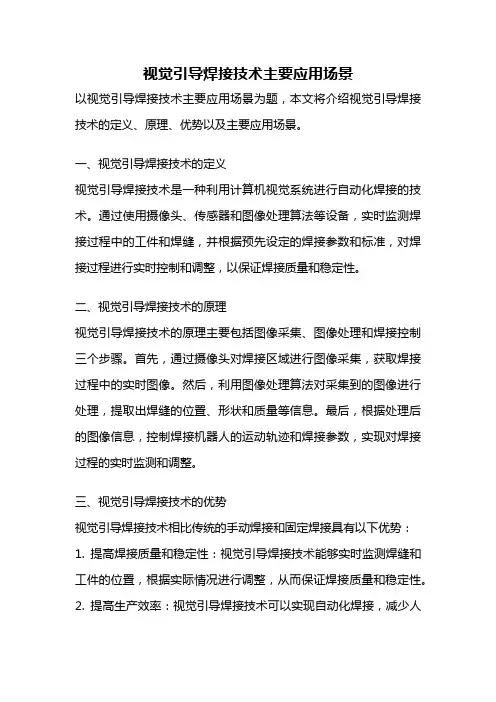

视觉引导焊接技术主要应用场景
视觉引导焊接技术主要应用场景以视觉引导焊接技术主要应用场景为题，本文将介绍视觉引导焊接技术的定义、原理、优势以及主要应用场景。
一、视觉引导焊接技术的定义视觉引导焊接技术是一种利用计算机视觉系统进行自动化焊接的技术。
通过使用摄像头、传感器和图像处理算法等设备，实时监测焊接过程中的工件和焊缝，并根据预先设定的焊接参数和标准，对焊接过程进行实时控制和调整，以保证焊接质量和稳定性。
二、视觉引导焊接技术的原理视觉引导焊接技术的原理主要包括图像采集、图像处理和焊接控制三个步骤。
首先，通过摄像头对焊接区域进行图像采集，获取焊接过程中的实时图像。
然后，利用图像处理算法对采集到的图像进行处理，提取出焊缝的位置、形状和质量等信息。
最后，根据处理后的图像信息，控制焊接机器人的运动轨迹和焊接参数，实现对焊接过程的实时监测和调整。
三、视觉引导焊接技术的优势视觉引导焊接技术相比传统的手动焊接和固定焊接具有以下优势：1. 提高焊接质量和稳定性：视觉引导焊接技术能够实时监测焊缝和工件的位置，根据实际情况进行调整，从而保证焊接质量和稳定性。
2. 提高生产效率：视觉引导焊接技术可以实现自动化焊接，减少人工操作，节省人力资源，并且焊接速度更快，提高生产效率。
3. 降低人工成本和风险：视觉引导焊接技术可以减少对技术工人的依赖，降低人工成本，并且减少了人工操作带来的潜在安全风险。
4. 可适应不同焊接环境：视觉引导焊接技术可以适应不同焊接环境和工件形状，具有较强的适应性和灵活性。
四、视觉引导焊接技术的主要应用场景视觉引导焊接技术可以应用于各种焊接场景，主要包括以下几个方面：1. 汽车制造业：视觉引导焊接技术可以用于汽车车身焊接、车架焊接等环节，提高焊接质量和生产效率。
2. 航空航天工业：视觉引导焊接技术可以应用于飞机结构件的焊接，确保焊接质量和安全性。
3. 电子设备制造业：视觉引导焊接技术可以用于电子设备的焊接，提高产品的质量和可靠性。
4. 钢结构建筑：视觉引导焊接技术可以用于大型钢结构的焊接，提高施工效率和焊接质量。
基于机器视觉的焊缝表面缺陷图像智能识别机制
采用机器学习算法，如支持向量机（SVM）、随机森林（RF ）等，对缺陷特征进行学习和分类，实现缺陷识别。
04
基于机器视觉的焊缝表面 缺陷图像预处理
图像增强
01
02
03
对比度增强
通过调整图像的对比度， 提高缺陷与背景之间的差 异，使缺陷更加突出。
锐化处理
通过滤波器增强图像边缘 ，使缺陷的轮廓更加清晰 。
02
机器视觉技术概述
机器视觉系统的基本构成
照明系统
提供合适的光源，使待检测物体表面 有足够的对比度，同时满足摄像机对 光照条件的要求。
01
02
摄像机
将光学图像转换为电子图像，通常使 用高分辨率、高帧率的工业相机。
03
镜头
选择合适的镜头，确保拍摄的图像清 晰度高、畸变小。
计算机
运行图像处理软件，对采集到的图像 进行分析和处理。
基于机器视觉的焊 缝表面缺陷图像智 能识别机制
汇报人： 日期:
目录
• 引言 • 机器视觉技术概述 • 焊缝表面缺陷类型及特征分析 • 基于机器视觉的焊缝表面缺陷图像预处理 • 基于机器视觉的焊缝表面缺陷图像识别机制
目录
• 基于机器视觉的焊缝表面缺陷图像识别实验及结 果分析
• 基于机器视觉的焊缝表面缺陷图像智能识别机制 优化及展望
常用图像处理算法简介
傅里叶变换
将时域信号转换为频域信号，用于图 像去噪、特征提取等。
小波变换
将图像分解成多个频段，用于图像压 缩、去噪等。
边缘检测
识别图像边缘，用于缺陷检测、形状 识别等。
形态学运算
对二值图像进行膨胀、腐蚀等操作， 用于去除噪声、连接断开的边缘等。
焊缝跟踪和焊缝寻位的原理
焊缝跟踪和焊缝寻位的原理
一、焊缝跟踪原理
焊缝跟踪是焊接过程中的一项重要工作，它能够确保焊接质量和工艺
参数的一致性。
其原理是通过焊缝检测传感器或视觉传感器对焊接过
程中的焊缝进行实时监测，根据预置的规程控制焊接电流和速度实现
焊接质量的稳定性。
焊缝跟踪系统一般由控制器、传感器、信号接口等组成。
其中，传感
器可分为近红外传感器、激光传感器、摄像头传感器等，根据不同的
焊接场景选择相应的传感器。
通过掌握焊接过程中的实时参数，如焊
接速度、电流强度、电压等，可以及时调整焊接参数，确保焊接质量。
二、焊缝寻位原理
焊缝寻位是焊接前的重要工作，它可以在焊接前精确定位焊接部位，
降低焊接质量测评成本，提高焊接效率。
焊缝寻位技术可以通过机械
手臂、计算机视觉、激光测量等方式实现。
消费电子产品采用的主要焊缝寻位技术是机械手臂寻位，通过机械臂
精确控制焊枪位置，实现对焊接部位的寻位。
另外，一些大型生产厂
家也使用了激光测量的方法，在焊接前使用激光传感器对焊接部位进行测量，确定焊接位置。
三、焊缝跟踪与焊缝寻位的关系
焊缝跟踪和焊缝寻位是两个不同的概念，但它们在焊接中有着密切的关系。
首先，焊缝寻位可以为焊缝跟踪提供准确的焊接部位信息，避免焊接过程中出现偏差。
同时，焊缝跟踪技术也可以为焊缝寻位的自动化提供支持，通过对焊接过程中的数据分析，优化焊缝寻位方案，提高寻位精度和效率。
总之，焊缝跟踪和焊缝寻位是两项相互依存的技术，在焊接过程中都发挥着重要作用，提高焊接质量，降低成本。

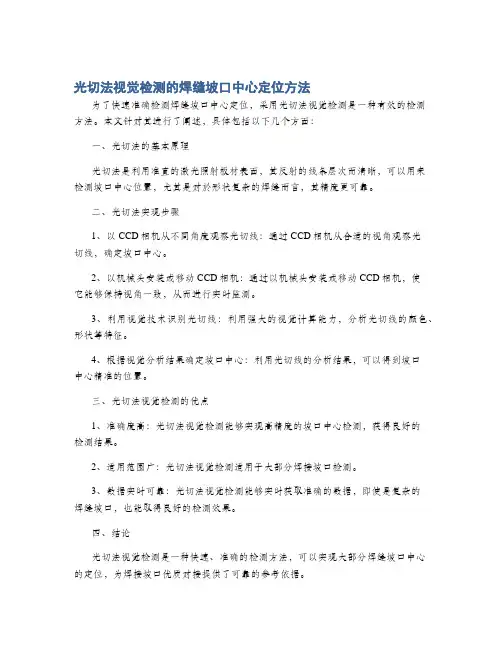

光切法视觉检测的焊缝坡口中心定位方法
光切法视觉检测的焊缝坡口中心定位方法
为了快速准确检测焊缝坡口中心定位，采用光切法视觉检测是一种有效的检测方法。
本文针对其进行了阐述，具体包括以下几个方面：
一、光切法的基本原理
光切法是利用准直的激光照射板材表面，其反射的线条层次而清晰，可以用来检测坡口中心位置，尤其是对於形状复杂的焊缝而言，其精度更可靠。
二、光切法实现步骤
1、以CCD相机从不同角度观察光切线：通过CCD相机从合适的视角观察光
切线，确定坡口中心。
2、以机械头安装或移动CCD相机：通过以机械头安装或移动CCD相机，使
它能够保持视角一致，从而进行实时监测。
3、利用视觉技术识别光切线：利用强大的视觉计算能力，分析光切线的颜色、形状等特征。
4、根据视觉分析结果确定坡口中心：利用光切线的分析结果，可以得到坡口
中心精准的位置。
三、光切法视觉检测的优点
1、准确度高：光切法视觉检测能够实现高精度的坡口中心检测，获得良好的
检测结果。
2、适用范围广：光切法视觉检测适用于大部分焊接坡口检测。
3、数据实时可靠：光切法视觉检测能够实时获取准确的数据，即使是复杂的
焊缝坡口，也能取得良好的检测效果。
四、结论
光切法视觉检测是一种快速、准确的检测方法，可以实现大部分焊缝坡口中心的定位，为焊接坡口优质对接提供了可靠的参考依据。
焊缝表面缺陷视觉检测方法
焊缝表面缺陷视觉检测方法摘要：焊接是金属加工中常用的一种连接方式，而焊缝缺陷是焊接过程中常见的问题之一。
为了确保焊接质量，需要对焊缝的表面缺陷进行有效的检测。
本文将介绍一种基于视觉技术的焊缝表面缺陷检测方法。
1. 引言焊接是将金属材料通过熔化、凝固的方式进行连接的过程，广泛应用于航空、汽车、建筑等领域。
然而，在焊接过程中，由于焊接参数不当、焊接材料质量差等原因，焊缝表面缺陷往往会出现，如气孔、裂纹、夹渣等。
这些缺陷会降低焊接接头的强度和密封性，甚至导致焊接接头的失效。
因此，对焊缝表面缺陷进行及时、准确的检测对于保证焊接质量至关重要。
2. 视觉检测原理焊缝表面缺陷视觉检测是一种非接触、非破坏的检测方法，通过利用光学成像技术，对焊缝表面进行图像采集和分析，从而实现缺陷的自动检测和分类。
其基本原理如下：(1) 图像采集：利用高分辨率的摄像机对焊缝表面进行图像采集，获取高质量的焊缝图像。
(2) 图像处理：对采集到的图像进行预处理，包括去噪、增强、平滑等操作，提高图像的质量和对比度。
(3) 特征提取：从预处理后的图像中提取与焊缝表面缺陷相关的特征，如纹理、形状、颜色等。
(4) 缺陷检测：根据提取到的特征，利用图像处理和机器学习算法，对焊缝表面进行缺陷检测和分类。
3. 焊缝表面缺陷检测方法基于视觉技术的焊缝表面缺陷检测方法主要包括以下几个步骤：(1) 图像采集：利用高分辨率的摄像机对焊缝表面进行图像采集，确保图像质量。
(2) 图像预处理：对采集到的图像进行去噪、增强、平滑等预处理操作，提高图像质量。
(3) 特征提取：从预处理后的图像中提取与焊缝表面缺陷相关的特征，如纹理、形状、颜色等。
(4) 缺陷检测：利用图像处理和机器学习算法，对提取到的特征进行缺陷检测和分类。
(5) 结果分析：根据检测结果对焊缝表面的缺陷进行分析和评估，判断焊接质量是否合格。
4. 算法和技术在焊缝表面缺陷检测中，常用的算法和技术包括：(1) 边缘检测：通过检测图像中的边缘信息，可以提取焊缝的形状特征，进而判断是否存在缺陷。
焊接视觉检验实验报告(3篇)
第1篇一、实验目的本实验旨在通过机器视觉技术对焊接过程进行实时监测，检验焊接质量，验证机器视觉系统在焊接质量检测中的应用效果，并分析其优缺点。
二、实验原理焊接视觉检验实验主要基于机器视觉技术，通过摄像头捕捉焊接过程中的图像，利用图像处理、特征提取、模式识别等技术对图像进行分析，实现对焊接质量的实时监测。
三、实验设备1. 摄像头：用于捕捉焊接过程中的图像。
2. 电脑：用于图像处理和分析。
3. 焊接设备：用于焊接实验。
4. 机器视觉软件：用于图像处理和分析。
四、实验步骤1. 实验准备：搭建实验平台，安装焊接设备，调试摄像头参数，确保图像清晰。
2. 焊接实验：进行焊接实验，记录焊接过程中的图像数据。
3. 图像处理：利用机器视觉软件对图像进行处理，包括去噪、分割、边缘检测等。
4. 特征提取：从处理后的图像中提取焊接缺陷特征，如焊点大小、形状、颜色等。
5. 模式识别：根据提取的特征，对焊接质量进行判断，识别出缺陷类型。
6. 结果分析：对实验结果进行分析，评估机器视觉系统在焊接质量检测中的应用效果。
五、实验结果与分析1. 实验结果：- 实验过程中，成功捕捉了焊接过程中的图像，图像清晰。
- 利用机器视觉软件对图像进行处理，提取了焊接缺陷特征。
- 根据提取的特征，成功识别出焊接缺陷类型，如焊点偏移、虚焊、焊料不足等。
2. 结果分析：- 机器视觉系统在焊接质量检测中具有以下优点：- 实时性强：可实时监测焊接过程，及时发现缺陷。
- 精度高：可识别出细微的焊接缺陷。
- 自动化程度高：可自动进行缺陷识别，减少人工干预。
- 机器视觉系统在焊接质量检测中存在以下缺点：- 成本较高：需要购置摄像头、电脑、软件等设备。
- 对环境要求较高：需要保证图像质量，避免外界因素干扰。
- 算法复杂：需要设计合适的图像处理、特征提取和模式识别算法。
六、结论通过本次实验，验证了机器视觉技术在焊接质量检测中的应用效果。
实验结果表明，机器视觉系统在焊接质量检测中具有实时性强、精度高、自动化程度高等优点，但仍存在成本较高、对环境要求较高、算法复杂等缺点。
激光焊接视觉原理
激光焊接视觉原理
激光焊接视觉原理是指使用视觉系统监控和控制激光焊接过程中的焊缝位置、焊缝形状、焊缝缺陷等关键参数。
激光焊接视觉系统一般由以下组成部分构成：
1. 摄像头：采用高分辨率的CCD或CMOS摄像头，可以实时
获取焊接区域的图像。
2. 光源：提供足够的光照强度，使焊接区域得到明亮的照明条件，确保摄像头获取到清晰的图像。
3. 图像采集卡：用于将摄像头采集到的模拟信号转换为数字信号，便于后续图像处理和分析。
4. 图像处理算法：对采集到的图像进行预处理、图像增强、边缘检测、形状匹配等处理，提取焊缝位置和形状等关键信息。
5. 控制系统：根据图像处理结果，控制焊接机器人或焊接设备的运动，实现对焊缝位置、形状的精确控制。
6. 系统监控和反馈：实时监控焊接过程中的焊缝形状、尺寸等参数，并反馈给控制系统，及时调整焊接参数，保证焊接质量。
激光焊接视觉原理的基本思路是通过图像采集和处理，提取并分析焊缝的特征信息，然后将结果反馈给控制系统，以实现对
焊接过程的精确控制。
这种视觉引导的焊接技术可以提高焊接的精度和稳定性，减少焊缝缺陷的产生，提高焊接质量和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视觉焊缝识别原理
视觉焊缝识别是一种基于计算机视觉技术的焊接质量检测方法。
随着工业自动化程度的不断提高，焊接作为一种常见的连接工艺在各个领域得到广泛应用。
然而，焊接过程中产生的焊缝质量问题对于产品的结构强度和使用寿命等方面都会产生重要影响，因此，焊缝质量的检测变得尤为重要。
视觉焊缝识别技术通过对焊缝图像进行处理和分析，实现对焊接质量的自动检测。
其基本原理是利用计算机视觉算法对焊缝图像进行特征提取和分类，从而实现对焊缝的缺陷和异常情况进行自动识别。
在视觉焊缝识别中，首先需要获取焊缝图像。
常用的图像获取方法包括摄像机拍摄、扫描仪扫描等。
获取到焊缝图像后，需要进行预处理，包括图像的灰度化、二值化等操作，以便后续的特征提取和分类处理。
接下来，利用计算机视觉算法对焊缝图像进行特征提取。
特征提取是视觉焊缝识别的核心步骤，其目的是从图像中提取出表征焊缝质量的特征信息。
常用的特征包括边缘特征、纹理特征、形状特征等。
通过对这些特征进行提取和分析，可以得到一个能够表征焊缝质量的特征向量。
在特征提取之后，需要进行分类处理。
分类是将输入的焊缝图像划分到不同的类别中，常见的类别包括焊缝正常、焊缝缺陷等。
分类
的方法有很多种，常用的方法包括支持向量机(SVM)、人工神经网络(ANN)等。
这些方法通过学习已有的焊缝图像样本，建立分类模型，然后利用该模型对新的焊缝图像进行分类。
视觉焊缝识别技术的应用非常广泛。
它可以应用于焊接生产线上的焊缝质量检测，实现对焊接过程的实时监控和控制。
同时，它也可以应用于焊接设备的质量检测和故障诊断，提高设备的可靠性和稳定性。
此外，视觉焊缝识别技术还可以应用于焊接工艺的优化和改进，通过对焊缝图像的分析，找出焊接过程中的不足之处，提出改进措施，从而提高焊缝质量。
视觉焊缝识别技术是一种基于计算机视觉的焊缝质量检测方法。
它通过对焊缝图像进行处理和分析，实现对焊接质量的自动检测。
视觉焊缝识别技术具有应用广泛、效率高、准确性高等优点，可以在焊接生产中发挥重要作用。
未来随着计算机视觉技术的不断发展，视觉焊缝识别技术将会进一步完善和应用。
