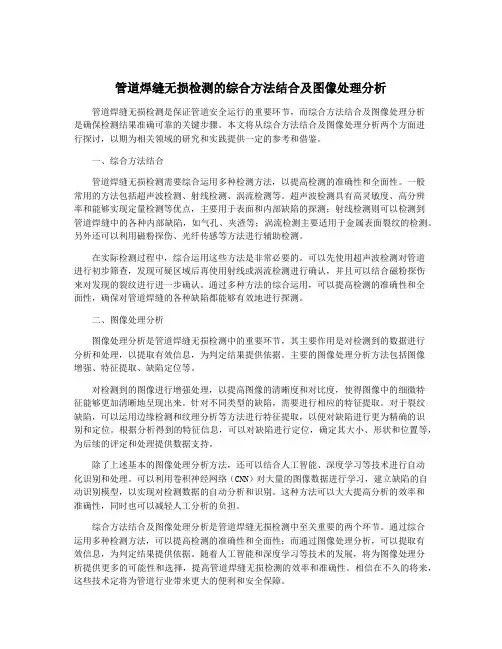

管道焊缝无损检测的综合方法结合及图像处理分析
管道焊缝无损检测的综合方法结合及图像处理分析
管道焊缝无损检测的综合方法结合及图像处理分析管道焊缝无损检测是保证管道安全运行的重要环节，而综合方法结合及图像处理分析是确保检测结果准确可靠的关键步骤。
本文将从综合方法结合及图像处理分析两个方面进行探讨，以期为相关领域的研究和实践提供一定的参考和借鉴。
一、综合方法结合管道焊缝无损检测需要综合运用多种检测方法，以提高检测的准确性和全面性。
一般常用的方法包括超声波检测、射线检测、涡流检测等。
超声波检测具有高灵敏度、高分辨率和能够实现定量检测等优点，主要用于表面和内部缺陷的探测；射线检测则可以检测到管道焊缝中的各种内部缺陷，如气孔、夹渣等；涡流检测主要适用于金属表面裂纹的检测。
另外还可以利用磁粉探伤、光纤传感等方法进行辅助检测。
在实际检测过程中，综合运用这些方法是非常必要的。
可以先使用超声波检测对管道进行初步筛查，发现可疑区域后再使用射线或涡流检测进行确认，并且可以结合磁粉探伤来对发现的裂纹进行进一步确认。
通过多种方法的综合运用，可以提高检测的准确性和全面性，确保对管道焊缝的各种缺陷都能够有效地进行探测。
二、图像处理分析图像处理分析是管道焊缝无损检测中的重要环节，其主要作用是对检测到的数据进行分析和处理，以提取有效信息，为判定结果提供依据。
主要的图像处理分析方法包括图像增强、特征提取、缺陷定位等。
对检测到的图像进行增强处理，以提高图像的清晰度和对比度，使得图像中的细微特征能够更加清晰地呈现出来。
针对不同类型的缺陷，需要进行相应的特征提取。
对于裂纹缺陷，可以运用边缘检测和纹理分析等方法进行特征提取，以便对缺陷进行更为精确的识别和定位。
根据分析得到的特征信息，可以对缺陷进行定位，确定其大小、形状和位置等，为后续的评定和处理提供数据支持。
除了上述基本的图像处理分析方法，还可以结合人工智能、深度学习等技术进行自动化识别和处理。
可以利用卷积神经网络（CNN）对大量的图像数据进行学习，建立缺陷的自动识别模型，以实现对检测数据的自动分析和识别。

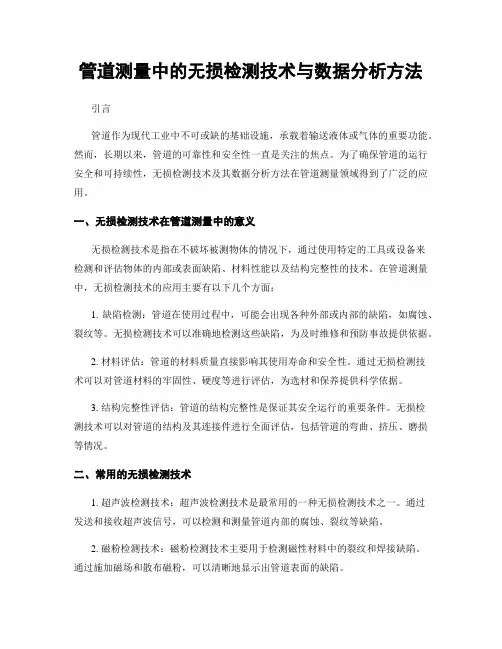

管道测量中的无损检测技术与数据分析方法
管道测量中的无损检测技术与数据分析方法引言管道作为现代工业中不可或缺的基础设施，承载着输送液体或气体的重要功能。
然而，长期以来，管道的可靠性和安全性一直是关注的焦点。
为了确保管道的运行安全和可持续性，无损检测技术及其数据分析方法在管道测量领域得到了广泛的应用。
一、无损检测技术在管道测量中的意义无损检测技术是指在不破坏被测物体的情况下，通过使用特定的工具或设备来检测和评估物体的内部或表面缺陷、材料性能以及结构完整性的技术。
在管道测量中，无损检测技术的应用主要有以下几个方面：1. 缺陷检测：管道在使用过程中，可能会出现各种外部或内部的缺陷，如腐蚀、裂纹等。
无损检测技术可以准确地检测这些缺陷，为及时维修和预防事故提供依据。
2. 材料评估：管道的材料质量直接影响其使用寿命和安全性。
通过无损检测技术可以对管道材料的牢固性、硬度等进行评估，为选材和保养提供科学依据。
3. 结构完整性评估：管道的结构完整性是保证其安全运行的重要条件。
无损检测技术可以对管道的结构及其连接件进行全面评估，包括管道的弯曲、挤压、磨损等情况。
二、常用的无损检测技术1. 超声波检测技术：超声波检测技术是最常用的一种无损检测技术之一。
通过发送和接收超声波信号，可以检测和测量管道内部的腐蚀、裂纹等缺陷。
2. 磁粉检测技术：磁粉检测技术主要用于检测磁性材料中的裂纹和焊接缺陷。
通过施加磁场和散布磁粉，可以清晰地显示出管道表面的缺陷。
3. 红外测温技术：红外测温技术是一种无接触的温度测量方法，通过检测管道表面的热辐射，可以评估管道的温度分布和热失真情况。
三、无损检测数据分析方法无损检测技术获取到的数据是原始的信号数据，需要经过处理和分析才能得到有用的信息。
以下是几种常见的无损检测数据分析方法：1. 数据可视化：将无损检测数据的信号图形化展示，可以直观地观察到管道中的异常情况，如缺陷和变形。
2. 信号处理：对无损检测信号进行数字滤波和噪声抑制等信号处理方法，可以提高信号的质量和可靠性。
管道焊缝超声波无损检测技术措施
超声波检测1超声波检测介绍焊缝埋藏的缺陷形状、大小、方向、深度等各不相同，超声波检测技术采用一种角度的探头对整个焊缝进行检测。
速度慢，检测结果受操作人员主观意识和检测水平的影响，检测人员劳动强度大，在检测工作量较大的工程中超声波检测技术已成为一种趋势。
超声波检测具有分辨率高、定位、定量准确、缺陷直观、检测速度快、效率高、安全性好、没有辐射等优点。
并能现场出结果,以便跟踪检测，提高焊接质量。
A．工艺流程:2a.● ● ● ●b.● ●c.b. 探头的选用采用频率5MHz ，前沿不大于12mm ，晶片有效面积不大于96mm 2的方晶片斜探头.探头折射角或k 值选择表C.仪器型号CUD-2080数字式超声波探伤仪、DUT-998数字式超声波探伤仪、CTS-22模拟超声波探伤仪。
3 A 型脉冲超声波探伤仪操作规程a.操作前准备● 检测人员操作前必须对所使用的探伤仪的灵敏度在“标准试块”上进行校正，保证探伤仪、探头的组合灵敏度达到要求。
● 正确的选择探头、检测方法。
● 检测人员根据仪器校正得出的数据，在超声波显示屏上绘出“DAC ”线。
●探伤仪电池电量保证充足。
●检测人员必须按规定着装。
b.检测过程●对检测对象的表面状态进行检查，符合检测条件后方可检测。
●涂刷耦合剂。
●将探头置于检测对象表面，根据《工艺卡》和《通用工艺》观察波幅的高低，调节仪器衰减器，正确的判断检测对象内部的缺陷部位及长度。
●对不合格的部位进行标识。
●检测完毕后，检测人员关闭电源并对使用的设备进行擦拭等维护工作并清理检测现场。
●检测完成后应及时给电池充电，充电的方法和时机按照使用说明书的要求进行操作。
●在使用过程中应按照标准的要求，对检测结果和仪器性能进行复验。
c.仪器的维护●本仪器为精密的电子仪器，在日常使用中应慎加维护，使仪器经常处于良好的工作状态。
●本仪器配用的GN电池充足电时,连续工作时间约5小时,若间断工作则时间可以更长,因此,停止使用时,应关掉面板上的“电源”开关，减少耗电。

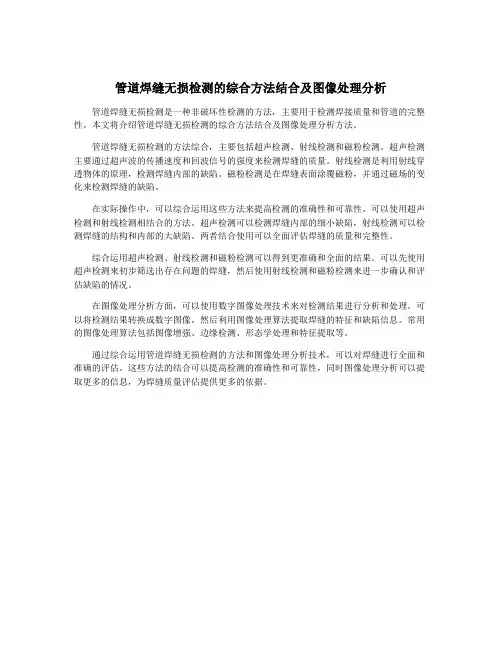

管道焊缝无损检测的综合方法结合及图像处理分析
管道焊缝无损检测的综合方法结合及图像处理分析
管道焊缝无损检测是一种非破坏性检测的方法，主要用于检测焊接质量和管道的完整性。
本文将介绍管道焊缝无损检测的综合方法结合及图像处理分析方法。
管道焊缝无损检测的方法综合，主要包括超声检测、射线检测和磁粉检测。
超声检测主要通过超声波的传播速度和回波信号的强度来检测焊缝的质量。
射线检测是利用射线穿透物体的原理，检测焊缝内部的缺陷。
磁粉检测是在焊缝表面涂覆磁粉，并通过磁场的变化来检测焊缝的缺陷。
在实际操作中，可以综合运用这些方法来提高检测的准确性和可靠性。
可以使用超声检测和射线检测相结合的方法。
超声检测可以检测焊缝内部的细小缺陷，射线检测可以检测焊缝的结构和内部的大缺陷。
两者结合使用可以全面评估焊缝的质量和完整性。
综合运用超声检测、射线检测和磁粉检测可以得到更准确和全面的结果。
可以先使用超声检测来初步筛选出存在问题的焊缝，然后使用射线检测和磁粉检测来进一步确认和评估缺陷的情况。
在图像处理分析方面，可以使用数字图像处理技术来对检测结果进行分析和处理。
可以将检测结果转换成数字图像，然后利用图像处理算法提取焊缝的特征和缺陷信息。
常用的图像处理算法包括图像增强、边缘检测、形态学处理和特征提取等。
通过综合运用管道焊缝无损检测的方法和图像处理分析技术，可以对焊缝进行全面和准确的评估。
这些方法的结合可以提高检测的准确性和可靠性，同时图像处理分析可以提取更多的信息，为焊缝质量评估提供更多的依据。
管道焊缝的无损检测技术及分析
（ ３ ）管道焊 接的总额 和无损检 测分析 。红 外无损 检测技术 能够 对物体表面 的二维温度 场进行检测 ，对热漏 区能及 时准确发现 ，具有 非接触 、直观 以及 速度快的优势 。Ｔ Ｏ Ｆ Ｄ超声无损检 测技术将超声波 穿透能力强 的优 点加以充分发挥 ，能够检测厚度较 大的管道缺陷 ，对 危害较大的面状缺陷能够及时发现 。 因此 ， 在检测金属管道的缺 陷时 ， 可 以将红外检 测技 术与 Ｔ Ｏ Ｆ Ｄ 检测 技术相 结合 ，将 Ｔ Ｏ Ｆ Ｄ检测 技术 检测深度大 的优势有效发挥 ，并利用红外检测技术有效 弥补 Ｔ ＯＦ Ｄ检 测技术存在的不足 ，从而对不 同厚度的管道的缺陷进行检测 。
３ 管道焊缝缺陷的评定分析
管道施工 的重要环节包括管道 的焊接工作 ， 由于施工环境 的影 响 ，
金属管 道的焊缝部位较易 出现缺 陷 ，导致管 道无法去安全运输 。因此 对焊缝 的质量进行 间却快速检测 ， 能够有效保证 管道的安全稳定 运行 。 般在承 受外载和环境的作用力之下 ， 金属 管道的整体性对其安全 有 效运输有着直接 的影 响。将红 外检 测技 术与 Ｔ ＯＦ Ｄ技术相结合 ，能够 对焊缝 的缺陷进行最大程度地检 测。此外 ，在确定金属管道缺 陷的尺 寸和形 状时 ，可 以利用 图像法来处理 数据 ，从而对管道焊缝处 的损伤
的无损检 测技术进行深入 分析和探讨 。 关键词 ：管道；焊缝；无损检 测技术
般而言 ，能源安全 持续供 给直接影响着我 国国民经济 的发 展。 能源供应 的有效 渠道就 是长距离管道输送 ，管道输送能够有效 降低成 本 。一般 管道输 送的能源多属于易爆易燃 的物质 ，如果管 道破 损 ，则 很容 易引起能源 的泄露 ，从而 发生爆炸事件 。为了使管线事故 有效 减少 ，提 高管道 能源输送的社会效应 以及经济效益 ，必须要对金 属管 道 的缺陷加强监测 ， 不 断提高管道焊缝的无损检测技术水平 ，对缺陷 加 以及时修复 ，确保管道 的完整性 。
不锈钢管焊缝无损检测方法介绍
不锈钢管焊缝无损检测方法介绍作者：不锈钢管来源：未知日期：2010/10/4 13:27:50 人气：2 标签：不锈钢管不锈钢管焊缝无损检测导读：(1)渗透探伤(PT)采用带有荧光染料(荧光法)或红色染料(着色法)的渗透剂的渗透作用，来显示焊接接头表面微小缺陷的无损检验法。
检测时一要求被测表面平整光洁。
此方…(1)渗透探伤(PT)采用带有荧光染料(荧光法)或红色染料(着色法)的渗透剂的渗透作用，来显示焊接接头表面微小缺陷的无损检验法。
检测时一要求被测表面平整光洁。
此方法分为荧光探伤和着色探伤，其中荧光探伤的测量精度较高，可达10μm。
焊接构件表面检查常用着色法渗透探伤。
(2)磁粉探伤(MT)利用在强磁场中，铁磁材料表层缺陷产生的漏磁场吸附磁粉的现象而进行的无损检验方法。
在有缺陷处，由于漏磁的作用会集中吸附撒上的铁粉。
可根据吸附铁粉的形状、厚度和多少，来判断焊接缺陷的位置和大小。
该方法不适用无磁性的奥氏体型不锈钢。
(3)射线探伤(RT)采用X射线或γ射线照射焊接接头检查其内部缺陷的一种无损检验方法。
它能准确地显示出焊缝中焊接缺陷的种类、形状、尺寸、位置和分布情况。
评定标准按《钢熔化焊对接接头射线照相法和质量分级》(GB3329-87)进行。
该探伤方法长期操作，对操作者身体有一定的影响。
(4)超声波探伤(UT)借助于超声波探伤仪来检测焊缝内部缺陷的一种无损探伤方法。
此法适用于探伤厚板，可确定5mm以内缺陷。
探伤周期短、成木低、设备简单，对操作者身体无害，但不能准确判断缺陷的性质。
(5)涡流探伤(ET)涡流探伤是以电磁感应原理为基础，当钢管(指碳钢、合金钢和不锈钢)通过交流电的绕组时，钢管表面或近表面出现集肤效应，使其有缺陷部位的涡流发生变化，导致绕组的阻抗或感应电压产生变化，从而得到关于缺陷的信号。
从信号的幅值及相位等可以对缺陷进行判别，能有效地识别钢管内外表面的不连续性缺陷，如裂纹、未焊透、夹渣、气孔、点腐蚀等，对开放性线性缺陷最为敏感。
无损检测技术中的图像处理技巧
无损检测技术中的图像处理技巧在无损检测技术中，图像处理技巧扮演着重要的角色。
无损检测技术旨在找到材料中的缺陷、裂纹或其他损伤，而图像处理技巧则能够提取、增强并准确地分析这些图像信息。
本文将介绍无损检测技术中常用的图像处理技巧，以帮助读者更好地理解和应用这些技术。
一、图像预处理在无损检测技术中，图像预处理是一个至关重要的步骤。
它旨在通过消除图像中的噪声、增强图像的对比度和清晰度，从而提高图像质量。
常见的图像预处理技术包括滤波、灰度拉伸和直方图均衡化。
1. 滤波滤波是常用的图像预处理技术之一，通过将图像中的高频噪声滤除，提高图像的质量。
滤波器的选择取决于所处理图像的特性和所需的结果。
常见的滤波方法包括均值滤波、中值滤波和高斯滤波。
2. 灰度拉伸灰度拉伸是一种常用的图像增强技术，通过扩展图像的灰度范围，增强图像的对比度和细节。
这种技术的基本原理是将图像的最小灰度值映射到0，最大灰度值映射到255，使得图像的灰度值均匀分布在整个灰度范围内。
3. 直方图均衡化直方图均衡化是一种常用的图像增强技术，通过重新分布图像的灰度级，增强图像的对比度和细节。
它基于图像的直方图分布，通过对灰度级的重新分布，使得图像中不同灰度级的像素数量均衡。
二、图像分割图像分割是无损检测技术中的另一个重要步骤。
它旨在将图像中的目标区域与背景区域分离，并提取出所关心的缺陷信息。
常见的图像分割技术包括阈值分割、边缘检测和区域生长。
1. 阈值分割阈值分割是一种基于像素灰度值的分割方法。
它通过设定一个或多个阈值，将图像中的像素分类为目标区域和背景区域。
阈值的设置对分割结果的影响非常大，需要根据实际情况进行调整。
2. 边缘检测边缘检测是一种常用的图像分割技术，它通过识别图像中的灰度跃变位置，提取出目标区域的边缘信息。
常用的边缘检测算法包括Sobel算子、Prewitt算子和Canny算子等。
3. 区域生长区域生长是一种基于像素相似性的图像分割方法。
管道焊缝检测方法
管道焊缝检测方法管道是目前工业上广泛使用的运输物件，管道的焊缝对于管道安全运输有着很大的关系，本文围绕焊缝检测的主要方法，无损检测方法进行了分析，列举了选择具体无损检测方法的注意点和常见误区。
标签：管道焊接；無损检测；焊缝金属管道在很多行业都需要运用，特别是石油化工行业，管道常被用来进行液体和气体物料的运输，一般都是长距离运输，因此管道与管道之间需要进行接合，常见的接合方式是焊接，但是焊接的焊缝质量程度不稳定，存在焊缝缺陷，因此管道的焊缝缺陷检测目前也成为了专门的学科。
管道焊缝的检测需要在制造安装的时候进行检验，在安装完成之后需要复检，最后管道正式投入运用之后还需要进行在役检验，若是发现管道焊缝出现了缺陷便要立即采取措施进行修复，避免管道发生泄漏，最后导致更大的损失和事故，无损检测技术就是目前技术含量比较高的一类检验技术的总称，本文就是主要围绕这种技术展开分析。
1无损检测概述无损检测，顾名思义就是不会对待检测物体造成破坏的检测技术，采用的方法可以是物理方法，如超声波，射线等，也可以是化学方法，如渗透检测等。
无损检测不损坏试件的表面，但是能够检测到物体内部，如焊缝内部是否出现较多的气孔等，本文主要介绍在油气运输管道焊缝检测方面使用得比较多的几种检测技术，分别是射线检测、超声波检测、磁粉检测和渗透检测。
1.1射线检测射线检测就是采用高频射线对试件进行照射，如采用X射线、γ射线等，X 射线、γ射线可以穿透部分物体，到达物体内部，从而对试件内部的结构进行分析，找出内部结构不连续的试件，不过这种检测技术需要取决于射线的种类和材料的种类。
1.2超声检测超声波检测和射线检测有很大相似之处，只不过超声波检测是使用声波发生器发射超声波，分析声波在试件内部的传播情况和受影响程度，从而分析出试件内部的结构变化。
1.3磁粉检测磁粉检测是采用漏磁场和合适的检验介质来检测试件，不过这种方法则更适合检测表面的缺陷。
1.4渗透检测渗透检测需要使用检测液和显像液，先采用检测液从已经在表面看得到缺陷的缺口处注入检测液，之后用显像液将检测液吸至表面，这种检测方法利用的是液体的毛细管渗透作用，也适合于检测表面处的缺陷，和磁粉检测一样不适用于深层缺陷检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道焊缝无损检测的综合方法结合及图像处理分析
管道焊缝无损检测是近年来在工业生产中被广泛应用的一项重要技术。
通过对焊缝进
行无损检测，可以及时发现焊接质量问题，保障工程的安全和可靠性。
为了提高管道焊缝
无损检测的准确性和效率，需要综合运用多种方法并结合图像处理分析技术，以实现更精
准的检测和分析。
本文将综合介绍管道焊缝无损检测的综合方法以及图像处理分析的应
用。
一、管道焊缝无损检测的综合方法
1. 超声波检测
超声波检测是一种常用的管道焊缝无损检测方法。
通过超声波的传播和反射来检测管
道焊缝中的各种缺陷，如气孔、夹杂、裂纹等。
超声波检测可以实现对焊缝内部的全面检测，并且可以实现对不同材料和不同形状的焊缝进行检测。
2. X射线检测
X射线检测是一种通过X射线穿透物体来检测其内部结构的方法。
对于焊缝无损检测
来说，X射线可以透过焊缝，形成X射线像，通过对X射线像的分析可以发现焊缝中的各种缺陷。
X射线检测适用于各种材料的焊缝检测，但是需要专门的X射线设备和技术人员来
操作。
3. 磁粉检测
磁粉检测是一种利用磁性粒子来检测表面和近表面的裂纹、夹杂和其他缺陷的方法。
对于焊缝无损检测来说，磁粉检测可以有效地发现表面和近表面的缺陷，并且可以对不同
形状的焊缝进行检测。
以上三种方法分别具有其适用的范围和特点，综合运用这些方法可以实现对焊缝的全面、精准的无损检测。
二、图像处理分析在管道焊缝无损检测中的应用
1. 图像获取
在管道焊缝无损检测中，需要获取焊缝的图像数据，以便进行后续的分析和处理。
图
像可以通过摄像头、扫描仪等设备获取，并且可以得到数字化的图像数据。
2. 图像预处理
对于获取的图像数据，需要进行预处理，以去除噪声、增强对比度、调整亮度等操作，以便得到清晰、准确的焊缝图像。
3. 特征提取
对于焊缝图像，需要提取其中的特征信息，如尺寸、形状、亮度等特征，以便进行后续的分析和识别。
特征提取可以通过图像处理算法实现，并且可以根据具体的检测要求进行定制化。
4. 缺陷识别
通过对焊缝图像的特征进行分析，可以实现对其中的缺陷进行识别和分类。
缺陷识别可以通过图像处理算法和机器学习技术实现，可以对图像中的各种缺陷进行自动化的识别和标记。
5. 结果分析
对于识别出的缺陷，需要进行结果分析，以确定其对管道焊缝质量的影响程度，并采取相应的措施进行修复或处理。
图像处理分析技术在管道焊缝无损检测中的应用，可以极大地提高检测的效率和准确性，同时也可以实现对图像数据的自动化处理和分析，减轻人工的工作负担。
三、结语
综合方法结合及图像处理分析在管道焊缝无损检测中的应用，可以实现从多个角度对焊缝进行全面的检测和分析。
超声波检测可以实现对焊缝内部的检测，X射线检测可以实现对不同材料的检测，磁粉检测可以实现对表面和近表面的检测。
而图像处理分析技术可以对获取的图像数据进行预处理、特征提取、缺陷识别和结果分析，从而实现对焊缝的全面、精准的检测。
希望本文能够对管道焊缝无损检测的技术及其应用提供一定的参考和借鉴。
