DIY轻松把键盘、鼠标PS2接口改造成USB接口
键盘、鼠标针孔接口与USB接口互换简单连接
键盘、鼠标针孔接口与USB接口
互换简单连接
江苏省泗阳县李口中学沈正中
在电脑的硬件使用过程中，常会碰到键盘、鼠标USB接口与针孔接口需要互换，下面笔者给出简单连接方法。
需要注意的是：不同的鼠标和键盘用线的颜色可能不一样，必须按序号替换即可。
一、USB（公插）即插头，各个接线的定义：
1 红线：电源正极（标识为：+5V或VCC）；
2 白线：电源负极（标识为：-D或Data-或USB Port -）；
3 绿线：正电压数据线（标识为：+D或Data+或USB Port +）；
4 黑线：负电压数据线（标识为：GND）。
二、PS／2（公插）即插头（针），各个接线的定义
1 红线：数据（标识为：DATA）；
2 保留空着不用（标识为：N／C）；
3 黑线：电源地（标识为：GND）；
4 白线：电源（标识为：+5V或VCC）；
5 蓝线：时钟（标识为：CLK）；
6 保留空着不用（标识为：N／C）。
三、键盘、鼠标USB接口与针孔接口互换连接。
最全鼠标ps2转usb接线(带图)
鼠标,键盘,ps/2,usb,串口,转换接线方法(图)一．ps/2鼠标转USB：不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.二.ps/2键盘转USB：到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.PS/2鼠标口公插头图,RS-232串口公插头图接线PS/2公插头串口公插头+5V 4 4+7+9 DTR+RTS+TR Data 1 1 CDGnd 3 3+5 TXD+GND Clock 5 6 DSR绝大部分鼠标改接后可直接使用.如上图及接法,但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。
这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
鼠标（键盘）ps2口（圆口）转usb口接线图
鼠标,键盘,ps/2,usb,串口,转换接线方法(图)
一．ps/2鼠标转USB：
不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:
A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)
B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.
可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.
二.ps/2键盘转USB：
到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.
PS/2鼠标口公插头图,RS-232串口公插头图
接线
PS/2公插头 串口公插头
+5V 4 4+7+9 DTR+RTS+TR Data 1 1 CD
Gnd 3 3+5 TXD+GND Clock 5 6 DSR
绝大部分鼠标改接后可直接使用.
如上图及接法,
但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符。
几种USB接线图 和 鼠标键盘口转USB图
1、几种USB接线图2、鼠标口转USB鼠标口转USB3、键盘口转USB1.几种USB接线图通用串行总线（英文：Universal Serial Bus,简称USB）是衔接外部装配的一个串口汇流排尺度,在盘算机上应用普遍,但也可以用在机顶盒和游戏机上,填补尺度On-The-Go（ OTG）使其可以或许用于在便携装配之间直接交流材料二.接口界说及电路USB引脚界说：USB接口界说针脚名称解释接线色彩1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4GND接地黑色MiniUSB接口界说：MiniUSB引脚界说：针脚名称解释接线色彩1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4IDpermits distinction ofMicro-A- and Micro-B-PlugType A:connected to GroundType B:not connectednone5GND接地黑色图中从左往右依次是：MiniUSB公口(A型插头).MiniUSB公口(B型插头).USB公口(B型插头).USB母口(A型插座).USB公口(A型插头)下图是主板与USB接口的具体衔接办法USB接口界说及USB接口外形图USB引脚界说Pin Name Description1VCC+5 VDC2D-Data -3D+Data +4GND Ground一般而言：红(Vcc),白(D-),绿(D+),黑(GND)mini usb引脚界说引脚功效色彩备注1 V BUS 红电源+5V2 DATA- 白数据－3 DATA+ 绿数据＋4 ID A型：与地相连B型：不接地(空)5 GND 黑地个中ID脚在OTG功效中才应用.因为Mini-USB接口分Mini-A.B 和AB接口. 假如你的体系仅仅是用做Slave,那么就应用B接口. 体系掌握器会断定ID脚的电平断定是什么样的装备拔出,假如是高电平,则是B接头拔出,此时体系就做主模式(master mode) 假如ID为低,则是A接口拔出,然后体系就会应用HNP对话协定来决议哪个做Master,哪个做Slave.--2.鼠标转USB 鼠标,键盘,ps/2,usb,串口,转换接线办法(图) 2008年06月14日 05:00一．ps/2鼠标转USB：不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特点:A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协定转换,和一只24M的晶体振荡器--早期PS/2鼠标.)B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.可以改的PS/2鼠标一般都带有晶体振荡器,假如按图改了,但电脑检测出为未知USB装备,而非鼠标装备,解释该PS/2鼠标不克不及改为USB鼠标了.二.ps/2键盘转USB：到今朝为止我所知的ps/2键盘,这是不成能的,只能买个USB T0 PS2 带芯片的转换线吧.三.ps/2鼠标转串口(RS232)：PS/2鼠标口公插头图,RS-232串口公插头图接线PS/2公插头串口公插头+5V 4 4+7+9 DTR+RTS+TR Data 1 1 CDGnd 3 3+5 TXD+GND Clock 5 6 DSR绝大部分鼠标改接后可直接应用.四.ps/2键盘转串口(RS232)：如上图及接法,但须要对串口编程,设计一个RS232串口旌旗灯号转尺度PS/2键盘旌旗灯号的程序,实现模仿键盘输入数字或字符.托言的上端有两孔记上由右向左依次编号1 2 3 4接的是鼠标内的1-V 2-D 3-C 4-G如许就可以本身接线实现PS2转USB了鼠标内部接线问题我的这个鼠标线断了,在中央截断了,想换另一个鼠标的线接上,可是另一个鼠标线的四根线的色彩和这个鼠标线的色彩不一样,这个鼠标的四根线分离是红.绿.白.黑,另一根线分离是橙.绿.白.蓝,不知道他们的对应关系是如何的,我把邻近色彩的线接上,接线次序是红－橙,绿－绿,白－白,黑－蓝,但没有反响不好使,请高手辅佐！---------答复--------------切你方才好把次序接反了红对蓝黑对橙其他不变就OK了---------答复--------------我的也一样.用以上办法都不成后来我细心看了两个鼠标的电路板.得出了一下接法：黑-白红-蓝绿-绿白-橙前两个是电源 ,后两个是数据.不知道你的一不一样3.键盘口转USBps/2键盘接线图- -废话就不久不多说了,这是通俗的PS/2的键盘接线图,图中是接口（PS/2插头）截面图.上面标的字母一般在键盘里的电路板上有印的,对比着焊就行了.假如没有标注字母,这个我就没办法了哈哈～多半键盘应当是按照DCGV的次序排线的,没有写明的可优先斟酌这个.键盘接线黄.红.白.绿对应的针脚如下黄3红4白6绿2USB的针脚界说如下图：(注：图示仅供参考,可能有错)USB对应的线与针脚间的衔接如下：红4白3绿2黑1如许弄清晰了各个针脚的意义,我们就可以进行改革了.依据针脚界说我们对应的做出以下表格：起首取下旧鼠标上面的USB连线,直接从与鼠标电路板相连的地方剪断就行了;然后扒开线头,接下来取下键盘上的PS/2连线,并记住不合色彩的线的焊接点,同样可以从焊点处剪断;找来电烙铁,依据上表将USB线头依次焊接到键盘的焊点上,应用电烙铁须要留意,不要毁伤电路板和芯片,留意防止和键盘后边的透明塑料线板接触.假如没有电烙铁,可以扒开线头直接衔接,然后用绝缘胶布封好.如许做也相对简略,但是不美不雅.好了,如今尝尝看,你有USB键盘了吧？好用吧？别忘了在BIOS里边将USB keyboard support设置为Enable啊.不然用不了别怪我！有了键盘改革的经验,趁便说一下鼠标的改革.让我们可以完整摈弃PS/2接口.找来一个双飞雁2D鼠标,打开鼠标.同样有4根线色彩分离为蓝.白.绿.橙,用全能表测试了一下,发明针脚界说与键盘完整雷同,可以参照键盘.对应的电线和针脚衔接为：蓝3白6绿2橙4当然USB接线和针脚也和适才的一样了.修正的时刻也和修正键盘一样就行了.不过须要留意的是鼠标的连线和电路板不是焊点,而是插槽,如许修正起来或许更便利.具体的接线对应下表：以上就是关于键盘和鼠标PS/2接口改革为USB接口的办法.经由过程这些改革我们就可以完整摈弃陈旧的PS/2而换上大红大紫的USB接口了.最后须要提示的是,同伙们在修正的时刻最好本身用全能表测试一下,因为不合的鼠标和键盘可能用线的色彩不太一样,本文的目标就是教给大家根本办法.。
鼠标sp2改usb

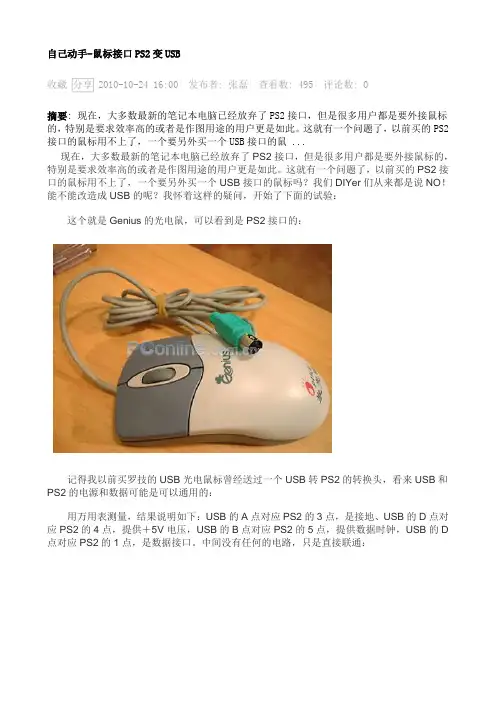

自己动手-鼠标接口PS2变USB收藏分享 2010-10-24 16:00|发布者: 张磊|查看数: 495|评论数: 0摘要: 现在，大多数最新的笔记本电脑已经放弃了PS2接口，但是很多用户都是要外接鼠标的，特别是要求效率高的或者是作图用途的用户更是如此。
这就有一个问题了，以前买的PS2接口的鼠标用不上了，一个要另外买一个USB接口的鼠 ...现在，大多数最新的笔记本电脑已经放弃了PS2接口，但是很多用户都是要外接鼠标的，特别是要求效率高的或者是作图用途的用户更是如此。
这就有一个问题了，以前买的PS2接口的鼠标用不上了，一个要另外买一个USB接口的鼠标吗？我们DIYer们从来都是说NO！能不能改造成USB的呢？我怀着这样的疑问，开始了下面的试验：这个就是Genius的光电鼠，可以看到是PS2接口的：记得我以前买罗技的USB光电鼠标曾经送过一个USB转PS2的转换头，看来USB和PS2的电源和数据可能是可以通用的：用万用表测量，结果说明如下：USB的A点对应PS2的3点，是接地、USB的D点对应PS2的4点，提供＋5V电压，USB的B点对应PS2的5点，提供数据时钟，USB的D 点对应PS2的1点，是数据接口。
中间没有任何的电路，只是直接联通：好了，了解完转接口的原理后，我们就可以动手改造我们的鼠标了。
我们现在需要一根USB线，你可以从坏的USB设备上剪下来，也可以用标准的USB延长线剪掉母头留下公头，记得一定要找不是很粗而且柔软的那种，因为这样可以方便增加鼠标移动的灵活性.为了保险起见，防止弄错线的顺序，我把刚才的转接头插上，测量对应的线：PS2转接口的1针对应蓝色的线、3针对应黄线、4针对应白线、针对应l绿线，记录下来。
再测量原来的鼠标原装线对应的插口针：PS2口的1针对应黄色的线、3针对应绿线、4针对应蓝线、针对应l白线。
于是，和刚才的记录比较，我们获得了新的USB线和老PS2接口的线序对应顺序：新USB口原PS2口蓝色－> 黄色黄色－> 绿色白色－> 蓝色绿色－> 白色好了，按照接线表焊好新的USB线：后记：我改了许多国产PS2的鼠标，但是成功率并不是很高，有些改完后居然指针无法移动，有些系统提示找到硬件，但显示有错误。
轻松把PS2接口的键盘、鼠标改造成USB接口

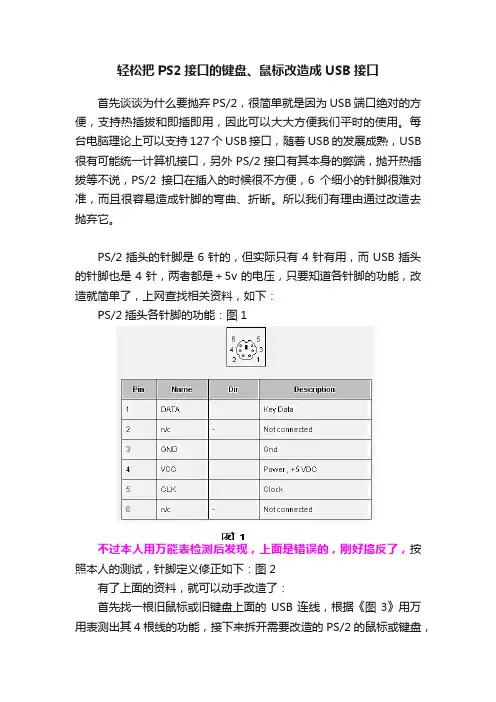

轻松把PS2接口的键盘、鼠标改造成USB接口
首先谈谈为什么要抛弃PS/2，很简单就是因为USB端口绝对的方便，支持热插拔和即插即用，因此可以大大方便我们平时的使用。
每台电脑理论上可以支持127个USB接口，随着USB的发展成熟，USB 很有可能统一计算机接口，另外PS/2接口有其本身的弊端，抛开热插拔等不说，PS/2接口在插入的时候很不方便，6个细小的针脚很难对准，而且很容易造成针脚的弯曲、折断。
所以我们有理由通过改造去抛弃它。
PS/2插头的针脚是6针的，但实际只有4针有用，而USB插头的针脚也是4针，两者都是＋5v的电压，只要知道各针脚的功能，改造就简单了，上网查找相关资料，如下：
PS/2插头各针脚的功能：图1
不过本人用万能表检测后发现，上面是错误的，刚好搞反了，按照本人的测试，针脚定义修正如下：图2
有了上面的资料，就可以动手改造了：
首先找一根旧鼠标或旧键盘上面的USB连线，根据《图3》用万用表测出其4根线的功能，接下来拆开需要改造的PS/2的鼠标或键盘，
根据《图2》测出鼠标或键盘电路板上4个焊接点的功能，然后将PS/2插头的4根线焊下来，将USB插头的4根线与电路板上的4个焊点按功能一一对应焊上去，大功告成现在试试看，好用吧？
USB插头的针脚定义如下图：图3。
PS2接口鼠标转USB接口
一．ps/2鼠标转USB：不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.二.ps/2键盘转USB：到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.三.ps/2鼠标转串口(RS232)：PS/2鼠标口公插头图,RS-232串口公插头图接线PS/2公插头串口公插头+5V 4 4+7+9 DTR+RTS+TR Data 1 1 CDGnd 3 3+5 TXD+GND Clock 5 6 DSR绝大部分鼠标改接后可直接使用.四.ps/2键盘转串口(RS232)：如上图及接法,但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符。
轻松把键盘、鼠标接口改造成USB最近真是不顺利，跟随我多日的LG光电USB鼠标，在多次死里逃生后终于彻底罢工。
没办法，花了200多大洋，买了个罗技的MX300。
在享受新鼠标带来的快感同时，又打起了老键盘的主意。
嗯，以前和鼠标套装的键盘还是使用串口的，可否改变一下？虽然有PS2接口to USB接口的转换器，但一是不一定能买到，二是不符合DIY的动手精神，所以还是决定自己动手。
通过小生的一番研究终于发现这里边的秘密……首先谈谈为什么要抛弃PS/2，很简单就是因为USB端口绝对的方便，支持热插拔和即插即用，因此可以大大方便我们平时的使用。
每台电脑理论上可以支持127个USB接口，随着USB 的发展成熟，USB很有可能统一计算机接口，另外陈旧的PS/2接口有其本身的弊端，抛开热插拔等不说，PS/2接口在插入的时候很不方便，6个细小的针脚很难对准，而且很容易造成针脚的弯曲、折断。
关于用PS2接口的键盘线改USB鼠标线的一点心得体会
关于用PS2接口的键盘线改USB鼠标线的一
点心得体会
近日，从网上淘来的剪线鼠标（微软IE3.0）出了点问题，由于原来自己接的线太短，现在机箱换位置后有点短了，操纵起来非常费劲，想来想去，打算换一条线，可是找来找去手边也没有合适的鼠标线，不是线材太线就是线材太短，无意中发现手边有一个老的品牌机的薄膜键盘（清华同方）的，分量十足，线材极粗，于是就起了把这个线换给鼠标用的打算。
还好手边有工具，键盘很快就被我拆开了，不得不佩服以前的品牌机，真质量，虽然键盘按键手感非常生涩，并且有些不会回弹，但键盘本身的质量却是非常的棒，薄膜电路下面固定的有铁板，虽然只是薄薄的一片，但给人一种非常结实耐用的感觉。
长话短说，我直接用烙铁把线头取下，记得取下时记住电路板上的符号（我是用手机拍下来的）。
另外拆开鼠标，拆下鼠标上的插头（记着要记下线的颜色和顺序）。
关键的部分来了，接鼠标或者是键盘，PS2接口和USB 接口是不同的，但是只要你记着每条线所代表的线路就没问题了，在接线的过程我上网查了大量的资料，但大都不详细，不具体，下面我把比较有参考价值的东西发给大家，以后遇到也好有个借鉴。
实际的颜色对应和名称。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DIY轻松把键盘、鼠标PS/2接口改造成USB接口
来源：互联网作者：佚名时间：07-23 14:14:23 【大中小］
点评：首先谈谈为什么要抛弃PS/2，很简单就是因为USB端口绝对的方便，支持热插拔和即插即用，因此
可以大大方便我们平时的使用。
每台电脑理论上可以支持127个USB接口，随着USB的发展成熟，USB很有可能
统一计算机接口，另外陈旧的PS/2接口有其本身的弊端，抛开热插
首先谈谈为什么要抛弃PS/2，很简单就是因为USB端口绝对的方便，支持热插拔和即插即用，因此可以大
大方便我们平时的使用。
每台电脑理论上可以支持127个USB接口，随着USB的发展成熟，USB很有可能统一计
算机接口，另外陈旧的PS/2接口有其本身的弊端，抛开热插拔等不说，PS/2接口在插入的时候很不方便，6个细小的针脚很难对准，而且很容易造成针脚的弯曲、折断。
所以我们有理由通过改造去抛弃它。
仔细研究一下两种接口的针脚，PS/2的针脚是6针的，而USB针脚却是4针，两者都提供+ 5v的电压。
拆
开键盘（小心里边的橡胶小帽儿，弄不好撒的到处都是，别说我没提醒你，里边竟然有4根线（黄、红、白、绿，这就说明真正起作用的也就是4个针脚，和USB应该是一一对应的。
有了这点我想改造基本上是可行的，马上找了相关针脚资料看看。
Pili Nam«Dir Des＜：ripti OH
1DATA Ke^Data
2n/c-Mot c on ns c ted
3GND Gnd
47CC Power, +5 VDC
5ULK Clock
e .n/c-Not connected
1 r.
不过本着diy的精神，还是谨慎为好。
本人用万能表检测了一下，结果却大跌眼睛，幸亏没有按照上面这个针脚的定义直接胡来，否则肯定失败。
上面的是主板上的母接口图，按照本人的测试，鼠标上的针脚定义修
正如下：
键盘接线黄、红、白、绿对应的针脚如下黄3
红4
白6
绿2
USB对应的线与针脚间的连接如下:
红4
白3
绿2
里1
八、、I
这样弄清楚了各个针脚的意义，我们就可以进行改造了。
根据针脚定义我们对应的做出以下表格：
首先取下旧鼠标上面的USB连线，直接从与鼠标电路板相连的地方剪断就行了；然后拨开线头，接下来取下
键盘上的PS/2连线，并记住不同颜色的线的焊接点，同样可以从焊点处剪断；找来电烙铁，根据上表将USB线头依次焊接到键盘的焊点上，使用电烙铁需要注意，不要损伤电路板和芯片，注意避免和键盘后边的透明塑料线
板接触。
如果没有电烙铁，可以拨开线头直接连接，然后用绝缘胶布封好。
这样做也相对简单，但是不美观。
好
了，现在试试看，你有USB键盘了吧好用吧别忘了在BIOS里边将USB keyboard support 设置为Enable啊。
否
则用不了别怪我！
有了键盘改造的经验，顺便说一下鼠标的改造。
让我们可以彻底抛弃PS/2接口。
找来一个双飞雁2D鼠标，
打开鼠标。
同样有4根线颜色分别为蓝、白、绿、橙，用万能表测试了一下，发现针脚定义与键盘完全相同，可以参照键盘。
对应的电线和针脚连接为：
蓝3
白6
绿2
橙4
当然USB接线和针脚也和刚才的一样了。
修改的时候也和修改键盘一样就行了。
不过需要注意的是鼠标的连
线和电路板不是焊点，而是插槽，这样修改起来或许更方便。
具体的接线对应下表：
以上就是关于键盘和鼠标PS/2接口改造为USB接口的方法。
通过这些改造我们就可以完全抛弃陈旧的PS/2 而换上大红大紫的USB接口了。
最后需要提醒的是，朋友们在修改的时候最好自己用万能表测试一下，因为不同的鼠标和键盘可能用线的颜色不太一样，本文的目的就是教给大家基本方法。
