PS2键盘(鼠标)接线图
ps2键盘接口原理
1．键盘缓冲区的作用
章
BIOS在内存低端的BIOS数据存储区开设一个键盘
键
缓冲区，其作用如下：
盘
与
（1）可以满足键盘实时输入要求。
鼠
标
（2）适应随机访问的应用要求。
接 口
（3）能容纳快速键盘输入要求。
2．键盘缓冲区的结构及操作
第 5
章
键
（1）队列初始化
盘 与
（2）元素进队列
鼠 标
（ 3 ） 元 素 出 队 列 （ 如 图 5.12 所
VSS
P15
EA
P16
双向数据
D0
P17
D7
NC
A2 IO R
IO W 8042CS RESET
A0 8042
P20
RD
P21
WR
键盘
P22
CS
控制器
P23
RESET
P24
OC
PCLK
X TA LT1
P25
OC
PCLK
X TA LT0
P25
TEST0
P27
TEST1
NC
NC RAM SEL
跨接器开关 显示器类型开关 键盘锁定开关 NC
（3）组合键扫描码：F0+键
鼠 标
Ctrl/Alt/Shift的扫描码+正常键的接通
接
码。
口
（4）重复动作码：F0+接通码+接通码
+…（除了Pause键）。
返回本节
5.2.4 键盘工作原理
第
5 章
键盘扫描码的发送完全按串行异步 通信格式进行，其格式如下：
键 盘 与 鼠 标 接 口
最全鼠标ps2转usb接线(带图)
鼠标,键盘,ps/2,usb,串口,转换接线方法(图)一．ps/2鼠标转USB：不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.二.ps/2键盘转USB：到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.PS/2鼠标口公插头图,RS-232串口公插头图接线PS/2公插头串口公插头+5V 4 4+7+9 DTR+RTS+TR Data 1 1 CDGnd 3 3+5 TXD+GND Clock 5 6 DSR绝大部分鼠标改接后可直接使用.如上图及接法,但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。
这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
鼠标（键盘）ps2口（圆口）转usb口接线图
鼠标,键盘,ps/2,usb,串口,转换接线方法(图)
一．ps/2鼠标转USB：
不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:
A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)
B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.
可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.
二.ps/2键盘转USB：
到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.
PS/2鼠标口公插头图,RS-232串口公插头图
接线
PS/2公插头 串口公插头
+5V 4 4+7+9 DTR+RTS+TR Data 1 1 CD
Gnd 3 3+5 TXD+GND Clock 5 6 DSR
绝大部分鼠标改接后可直接使用.
如上图及接法,
但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符。

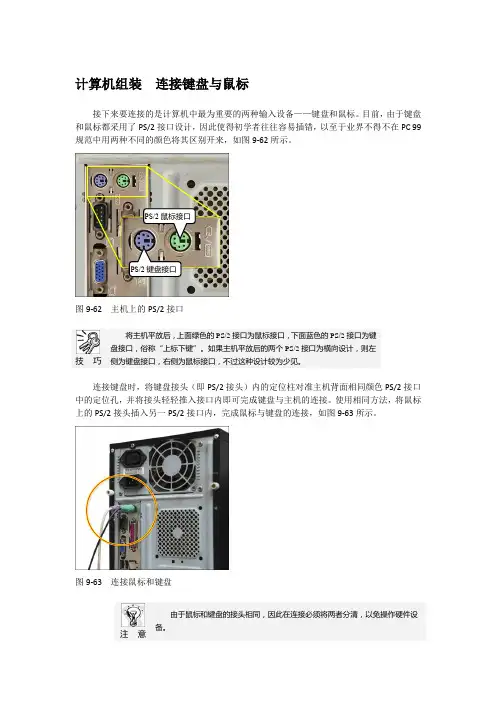

计算机组装 连接键盘与鼠标
计算机组装 连接键盘与鼠标
接下来要连接的是计算机中最为重要的两种输入设备——键盘和鼠标。
目前，由于键盘和鼠标都采用了PS/2接口设计，因此使得初学者往往容易插错，以至于业界不得不在PC 99规范中用两种不同的颜色将其区别开来，如图9-62所示。
图9-62 主机上的PS/2接口
技
巧 将主机平放后，上面绿色的PS/2接口为鼠标接口，下面蓝色的PS/2接口为键
盘接口，俗称“上标下键”。
如果主机平放后的两个PS/2接口为横向设计，则左
侧为键盘接口，右侧为鼠标接口，不过这种设计较为少见。
连接键盘时，将键盘接头（即PS/2接头）内的定位柱对准主机背面相同颜色PS/2接口中的定位孔，并将接头轻轻推入接口内即可完成键盘与主机的连接。
使用相同方法，将鼠标上的PS/2接头插入另一PS/2接口内，完成鼠标与键盘的连接，如图9-63所示。
图9-63 连接鼠标和键盘
注 意
由于鼠标和键盘的接头相同，因此在连接必须将两者分清，以免操作硬件设
备。
PS/2键盘接口
PS/2鼠标接口。
键盘、鼠标接口的各针脚功能
键盘、鼠标接口针脚图
主板背面键盘接口针脚图
主板背面鼠标接口针脚图
键盘、鼠标接口的各针脚功能
时钟脚（CLOCK）同步，并通过数据脚（DA TA）交换数据。
主板中键盘、鼠标的接口电路主要由PS/2接口、电容、电感、排阻、跳线、南桥芯片或I/O芯片等组成，主板键盘、鼠标接口电路的时钟信号和数据信号一般由南桥或I/O芯片控制。
检测键盘/鼠标接口时，可以测量以下关键测试点
1、测量键盘、鼠标接口的供电引脚（第4脚）对地阻值，正常阻
值应为180~380Ω。
2、测量键盘、鼠标接口的数据线（第1脚）和时钟脚（第5脚）
的对地阻值，正常阻值应为600Ω左右。
PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图
PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU 的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
ps2键盘转usb接线图
ps2键盘转usb接线图ps/2键盘接线图- -废话就不多说了，这是普通的PS/2的键盘接线图，图中是接口(PS/2插头)截面图。
上面标的字母一般在键盘里的电路板上有印的，对照着焊就行了。
如果没有标注字母，这个我就没办法了哈哈,多数键盘应该是按照DCGV的顺序排线的，没有写明的可优先考虑这个。
键盘接线黄、红、白、绿对应的针脚如下黄3红4白6绿2USB的针脚定义如下图:(注:图示仅供参考，可能有错)USB对应的线与针脚间的连接如下: 红4白3绿2黑1这样弄清楚了各个针脚的意义，我们就可以进行改造了。
根据针脚定义我们对应的做出以下表格:首先取下旧鼠标上面的USB连线，直接从与鼠标电路板相连的地方剪断就行了;然后拨开线头，接下来取下键盘上的PS/2连线，并记住不同颜色的线的焊接点，同样可以从焊点处剪断;找来电烙铁，根据上表将USB线头依次焊接到键盘的焊点上，使用电烙铁需要注意，不要损伤电路板和芯片，注意避免和键盘后边的透明塑料线板接触。
如果没有电烙铁，可以拨开线头直接连接，然后用绝缘胶布封好。
这样做也相对简单，但是不美观。
好了，现在试试看，你有USB键盘了吧,好用吧,别忘了在BIOS里边将USB keyboard support设置为Enable啊。
否则用不了别怪我～有了键盘改造的经验，顺便说一下鼠标的改造。
让我们可以彻底抛弃PS/2接口。
找来一个双飞雁2D鼠标，打开鼠标。
同样有4根线颜色分别为蓝、白、绿、橙，用万能表测试了一下，发现针脚定义与键盘完全相同，可以参照键盘。
对应的电线和针脚连接为:蓝3白6绿2橙4当然USB接线和针脚也和刚才的一样了。
修改的时候也和修改键盘一样就行了。
不过需要注意的是鼠标的连线和电路板不是焊点，而是插槽，这样修改起来或许更方便。
具体的接线对应下表:以上就是关于键盘和鼠标PS/2接口改造为USB接口的方法。
通过这些改造我们就可以完全抛弃陈旧的PS/2而换上大红大紫的USB接口了。
最全鼠标ps2转usb接线(带图)
鼠标,键盘,ps/2,usb,串口,转换接线方法（图）不是所有PS/2鼠标都可以改为USB 鼠标的，可以改的PS/2鼠标的特征: A. 电路板一般带有两块集成电路，（一块光电感应,一块按键或USB 协议转换，和一 只24M 的晶体振荡器--早期PS/2鼠标.）B. 后期的PS/2鼠标只有一块光电感应芯片，但也有一只24M 晶体振荡器. 可以改的PS/2鼠标一般都带有晶体振荡器，如果按图改了，但电脑检测出为未知 USB 设备,而非鼠标设备,说明该PS/2鼠标不能改为USB 鼠标了. .ps/2键盘转USB :标准U 丽接1 1 触点功能｛空 机） （设备） 1CA) Vfflrs (1 75—5. 25 V)VSljS 仇 4—5,Z5 V)2(B)D-3 (C)D+4(D)接地 楼地到目前为止我所知的ps/2键盘,这是不可能的，只能买个USB TO PS2带芯片的 转换线吧•三.ps/2鼠标转串口 (RS232):PS/2鼠标口公插头图,RS-232串口公插头图NC 6/ ( 1 > \_ CLK \VCC —) 0U —^GND/NC? \~oO~f——DATA键盘或鼠标PS/2接口1jrCD —— 2 RXI)—■—C3 、6DSR 1-O YH 3 C^)——RTSTXD ~O —84 C^\— I——CTS DTI?-— -J 95——TRGNDp~LJ)RS-232 串口接线PS/2公插头串口公插头+5V44+7+9DTR+RTS+TRData11CDGnd33+5TXD+GNDClock56DSR绝大部分鼠标改接后可直接使用.四.ps/2键盘转串口(RS232):如上图及接法，但需要对串口编程，设计一个RS232串口信号转标准PS/2键盘信号的程序，实现模拟键盘输入数字或字符PS/2电脳键盘接线图1 2 3 4一、概述因为每个USB接口能够向外设提供+ 5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
键盘接线黄、红、白、绿对应的针脚黄3 红4 白6 绿2 USB的针脚定义如下图
(注：图示仅供参考，可能有错)
USB对应的线与针脚间的连接红4 白3 绿2 黑1
这样弄清楚了各个针脚的意义，我们就可以进行改造了
根据针脚定义我们对应的做出以下表格：
首先取下旧鼠标上面的USB连线，直接从与鼠标电路板相连的地方剪断就行了；然后拨开线头，接下来取下键盘上的PS/2连线，并记住不同颜色的线的焊接点，同样可以从焊点处剪断；找来电烙铁，根据上表将USB线头依次焊接到键盘的焊点上，使用电烙铁需要注意，不要损伤电路板和芯片，注意避免和键盘后边的透明塑料线板接触。
如果没有电烙铁，可以拨开线头直接连接，然后用绝缘胶布封好。
这样做也相对简单，但是不美观。
好了，现在试试看，你有USB 键盘了吧？好用吧？别忘了在BIOS里边将USB keyboard support设置为Enable啊。
否则用不了别怪我
有了键盘改造的经验，顺便说一下鼠标的改造。
让我们可以彻底抛弃PS/2接口。
找来一个双飞雁2D鼠标，打开鼠标。
同样有4根线颜色分别为蓝、白、绿、橙，用万能表测试了一下，发现针脚定义与键盘完全相同，可以参照键盘。
对应的电线和针脚连接为：蓝3 红6 绿2 橙4
当然USB接线和针脚也和刚才的一样了。
修改的时候也和修改键盘一样就行了。
不过需要注意的是鼠标的连线和电路板不是焊点，而是插槽，这样修改起来或许更方便。
具体的接线对应下表：
以上就是关于键盘和鼠标PS/2接口改造为USB接口的方法。
通过这些改造我们就可以完全抛弃陈旧的PS/2而换上大红大紫的USB接口了。
最后需要提醒的是，朋友们在修改的时候最好自己用万能表测试一下，因为不同的鼠标和键盘可能用线的颜色不太一样，本文的目的就是教给大家基本方法。
