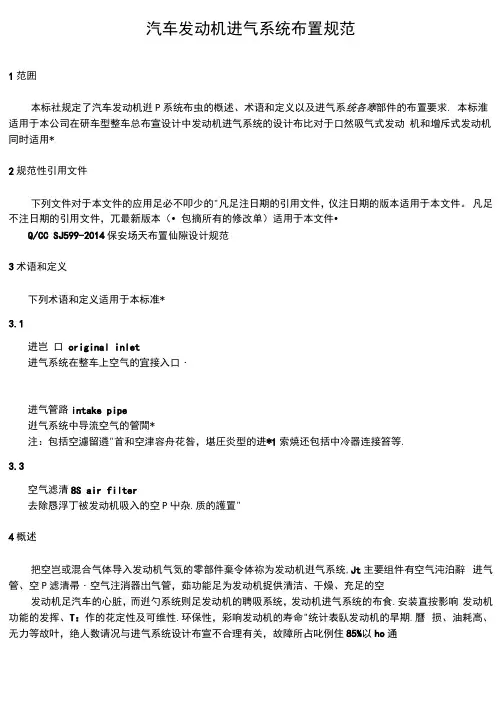

汽车发动机进气系统布置规范

汽车电路系统设计要求规范

汽车电路系统设计规范 一、制图标准的制定： 1．1电器符号的定义： 电气图形符号、诊断系统图形符号世界各大公司所用不尽相同，我们根据ISO7639、DIN40900以及美、日主要汽车公司常用符号制定奇瑞公司的电气图形符号库，若有新的器

件没有相应的符号可以根据需要经电器部相关设计人员讨论通过后添加到该库里，以不断丰富更新符号库。

电路图的读图方式一般有正向读图和反向读图两种方法。正向读图一般是设计开发时计算电流分配，负荷计算时使用的一种思路、设计方法；反向读图一般是电路故障检修或优化局部电路时常用的方法，和正向读图方法基本相反。 正向读图法：由电源——电流分配盒——保险丝——控制开关——控制模块输入——控制模块输出——线路分流——用电设备（执行机构）——地。 二、整车电器开发设计输入 根据公司开发车型的市场定位、级别以及市场相关车型比较,电器项目负责人编制出VTS（Vehicle Technical Specify）报公司审批，批准后的VTS表作为整车电器开发的设计输入，各专业组根据VTS要求编写详细的产品功能定义，技术要求。 三、单元电路设计格式规范 3．1功能定义：①根据VTS的要求讨论并制定主要单元电路、电器件零部件组成， 比如空调需要确定蒸发器结构类型、风门控制机构数量、传感器数 量、电子调速器、压缩机类型、冷凝器类型等，并应开始编制初级 BOM表； ②电器件的额定电压、工作电压范围、额定功率的确定； ③额定工作电流、最大工作电流（电机阻转状态）、静态耗电电流的 确定（≤3mA）。 3．2电路原理图：根据各单元的功能确定需要整车输入的哪些信号，输出哪些信号， 信号的类型（触发信号，脉冲频率信号，高电平或者低电平信号）， 信号参数。控制方面应该考虑继电器控制还是集成电路控制，对于 CAN-BUS需确定该单元的控制信息，系统状态实时检测信息，以 及故障检测信息需不需要在CAN上公布等。单元电路的设计输出

排气系统设计开发指南

1.1 主题 本指南制订了与汽车发动机相匹配的消声排气系统的开发流程及设计指南； 1.2 适用范围 本指南适用于汽车消声排气系统的设计开发

2. 参考标准和相关文件 QC/T 631—1999 汽车排气消声器技术条件 QC/T 630—1999 汽车排气消声器性能试验方法 QC/T 58—1993 汽车加速行驶车外噪声测量方法 QC/T 10125—1997 人造气氛腐蚀试验盐雾试验 3.定义 3.1 排气消声器 排气消声器是具有吸声衬里或特殊形式的气流管道，可有效的降低气流噪声的装置。 3.2 插入损失 消声器的插入损失为装消声器前后，通过排气口辐射的声功率级之差。 3.3 排气背压 按QC/T524设置排气背压测量点，当分别带消声器和带空管时，测点处的相对压力值之差。 3.4 功率损失比 消声器的功率损失比是指发动机在标定的工况下，使用消声器前后的功率差值和没有使用消声器时功率的百分比。 4.开发流程及设计指南 4.1 接受产品开发任务并做好开发前的准备工作 开发之初，需要了解如下信息，作为设计输入： 1、发动机的排量、额定功率、额定扭矩等相关参数； 2、整车底盘走向，空间布局； 3、发动机对排气背压、功率损失比的要求； 4、噪声标准的制定； （1）、插入损失大于35dB； （2）、整车车外加速噪声小于74 dB； 4.2 方案设计 1、消声器的容量设计计算 消声器的容量关系到发动机的功率和扭矩，因此容量的设计将决定整车的动力性。一般地，消声器的容量有如下的计算公式： Ｖm＝k×P Ｖm＝消声器的容量（L） K＝0.14 P＝输出功率(Ps) 2、消声器的位置确定

汽车技术构造教程——进气系统与排气系统的构造及功能

进气系统与排气系统的构造及功能 进气系统 一、空气滤清器 (一)空气滤清器的功用 燃油燃烧需要大量的空气。以普通轿车为例，每消耗1L汽油需要消耗5000～10000L空气。大量的空气进入气缸，若不将其中的杂质或灰尘滤除，必然加速气缸的磨损，缩短发动机使用寿命。实践证明，发动机不安装空气滤清器，其寿命将缩短2/3。空气滤清器的功用主要是滤除空气中的杂质或灰尘，让洁净的空气进入气缸。另外，空气滤清器也有降低进气噪声的作用。

二、进气歧管 1．进气歧管结构 对于化油器式或节气门体汽油喷射式发动机，进气歧管指的是化油器或节气门体之后到气缸盖进气道之前的进气管路。它的功用是将空气、燃油混合气由化油器或节气门体分配到各缸进气道。

2．进气歧管加热

化油器式或节气门体燃油喷射式发动机进气歧管的温度很重要。温度太低，汽油将在管壁上凝结。因此，对这类发动机的进气歧管应进行适当的加热以促进汽油的蒸发。但是加热过度将减少进入气缸的混合气数量，并使发动机功率下降。通常进气歧管利用发动机排气或循环冷却液进行加热。利用循环冷却液加热进气歧管需在进气歧管内设置水套，并使其与发动机冷却系连通，让冷却液在进气歧管的水套内循环流动。气道燃油喷射式发动机的进气歧管无需加热。 3．谐振进气系统 由于进气过程具有间歇性和周期性，致使进气歧管内产生一定幅度的压力波。此压力波以当地声速在进气系统内传播和往复反射。如果利用一定长度和直径的进气歧管与一定容积的谐振室组成谐振进气系统，并使其固有频率与气门的进气周期调谐，那么在特定的转速下，就会在进气门关闭之前，在进气歧管内产生大幅度的压力波，使进气歧管的压力增高，从而增加进气量。这种效应称作进气波动效应。谐振进气系统的优点是没有运动件，工作可靠，成本低。但只能增加特定转速下的进气量和发动机转矩。

《汽车底盘构造与维修》教案

xx职业教育中心 《汽车底盘构造与维修》教案 绪论 1、教学目的：通过本章的讲述可以初步了解汽车底盘的知识，对于他的组成及在汽车上的地位与作用有一个了解，并知道汽车底盘的发展变化过程及发展趋势。 2、教学重点：汽车底盘的四大系统及作用。 3、教学难点：底盘的发展史及发展趋势。 4、教学方法：讲授法。 5、教学手段:面授PPT 电影 6、教学过程及步骤：（2课时） 一、汽车底盘在汽车中的地位及作用： 1. 底盘是汽车的基础——骨骼 2. 作用：传递动力、支承和安装其他各部件总成。 二、组成： 1. 四大系统：传动系行驶系转向系制动系 2. 各系统的作用： 三、底盘质量优劣对汽车性能的影响。 四、汽车底盘的发展历史以及发展趋势。 五、总结本节内容，对这个学期《底盘》课程的学习提出希望。 六、布置预习作业。

第1章汽车传动系 第一节概述 1、教学目的：了解汽车行驶系的基本原理。 2、教学难点：牵引力、行驶阻力、附着力三者的关系；驱动形式及传动系布置形式。 3、教学重点：汽车传动系的作用、组成及分类。 4、教学方法：讲授法。 5、教学手段: PPT 电影图片 6、教学过程及步骤：（2课时） 一、汽车行驶的基本原理 1.汽车牵引力的产生 2.汽车行驶的阻力 3.汽车行驶的基本条件 二、传动系的作用 将发动机经飞轮输出的动力传递给驱动车轮，并改变扭矩的大小，以适应行驶条件的需要，保证汽车正常行驶。此外，还具有改变车速、倒向行驶、切断动力、差速等功用。 三、传动系的形式 1.按结构和传动介质分 机械式液力机械式 静液式电力式 2.按传动比变化分 有级传动系无级传动系 3.按传动比的变换方式分 强制操纵式自动操纵式 半自动操纵式 四、传动系的布置形式 1.发动机前置、后桥驱动的传动系（FR） 2.发动机后置、后桥驱动的传动系(RR) 3.发动机前置、前桥驱动的传动系(FF) 4. 发动机中置、后桥驱动的传动系（MR） 5.全轮的传动系(nWD)

大客车底盘系统设计概念及方案技术要求 上

城市客车底盘 系统设计概念及方案技术要求 （上半部分）

目录一．概述 二．系统设计概念及技术要求 1.车架 2.前后桥 3.前后桥悬架系统 4.轮胎 5.转向系统 6.制动系统 7.底盘自动集中润滑系统

一．概述 本稿所涉及的车型是传统城市客车。车辆主要实施动力系统及其附件系统更改、增加动力电池系统和动力系统电控系统等；所牵涉的其它相关系统，以最大限度的保持对基本型的继承性为原则，进行设计更改或重新设计。整车造型根据实际情况作适应性改进。 以下内容只涉及除动力系统（包括动力装置、电池、电控）以外的以底盘为主的系统设计概念及主要技术要求。 所有相关的设计人员应通过了解设计概念最终达成一致意见，并且将特殊要求的信息给予及时反馈。系统概念给出的是依据法规、国标要求以及相应整车技术规范而形成的框架类描述和基本要求。这些要求必须在后续开发工作中得到响应，并且可能应个别特殊要求做必要的调整和补充。

二．系统设计概念及技术要求 1. 车架 车架采用传统成熟的三段式整体结构，适应不同的系统安装要求，做相应的结构变动和设计调整，同时力求结构可靠和轻量化相结合，以满足底盘配置和可靠性要求。 结构型式参加下图： 主要尺寸参数—— 总长度（m）：TBD 最大宽度（m）：TBD 前悬（m）：TBD 轴距（m）：TBD 后悬（m）：TBD

2. 前后桥 2.1 前桥 前桥总成采用两级落差前桥总成，其基本参数如下： (1) 额定负荷：7500Kg； (2) 轮距：2101mm，空气弹簧支座中心距：1180mm； (3)主销孔基准与空气弹簧支座安装平面参考距离：75mm；空气 弹簧支座安装平面与前轴中部工字梁上平面参考距离：130mm； (4)前轴定位系数：前轮外倾角0°、主销内倾角8°、主销后倾 角3.5°、前轮前束0～1.5mm； (5)最大转角：内轮为55°，外轮为相应值； (6)转向节臂回转半径：R263.3mm； (7)适用轮辋：8.25×22.5 (8)适用轮胎：11R22.5-16PR、295/80R22.5 (9)制动器规格：盘式制动器22.5″ 结构型式参见下图 2.2 后桥 后桥总成采用13吨级后桥总成，其基本参数如下： (1) 额定负荷：13000kg

发动机进气系统布置指南

8.1 进气系统简介 整车技术部设计指南 第 8 章进气系统布置 90 8.1.1 进气系统空气滤清器总成的功用 进气系统包含了空气滤清器、空气流量传感器、进气软管、节流阀体、进气歧管、 进气门机构等，是发动机的一个重要组成部份，给发动机提供燃烧所必须的空气。 空气滤清器的作用是在满足空气吸入量的情况下过滤掉最微小的杂质颗粒，保护发 动机。不同的地区因土壤，气候及道路的情况不同，空气中含有的尘土等杂质成分和含 量也有所不同，就其化学成分来说，多数是二氧化硅。当它们进入发动机气缸的摩擦表 面时，就会刺破润滑油膜，加剧发动机气缸的磨损，缩短发动机的使用寿命。安装空气 滤清器能减少气缸、活塞和活塞环等零件的磨损。据有关资料报道：轿车如不安装空气 滤清器，气缸磨损将增加 7 倍，活塞磨损增加 3 倍，活塞环磨损增加 8 倍。因此，现代汽车发动机都在化油器或电喷发动机的节流阀体前部装有空气滤清器。另外，优质空气 滤清器能有效降低发动机吸入空气时的噪音。 8.1.2 涡轮增压、中冷技术简介 涡轮增压的工作原理是利用发动机的排气来推动涡轮的叶片，以使发动机吸入更多 的空气加速燃烧效率，从而达到提高性能的技术。但是发动机的排气温度非常高，也就 导致了涡轮的温度更高，如果没有中冷，那么发动机吸入用于燃烧的气体温度也会很高，不但燃烧效率低（空气的温度越低，含氧量越高），而且对于发动机温度的控制也非常不利。所以中冷其实是在涡轮把空气吸进来以后，通过大型叶片的散热器把温度降低，提 高涡轮增压的稳定性，延长寿命，而且对功率也有提升！ 据实验显示，在相同的空燃比条件下，增压空气温度每下降10摄氏度，柴油机功率 能提高3%－5%，还能降低排放中的氮氧化合物（NOx），改善发动机的低速性能。因此，也就产生了中间冷却技术。 柴油机中间冷却技术的类型分两种，一种是利用柴油机的循环冷却水对中冷器进行 冷却，另一种是利用散热器冷却，也就是用外界空气冷却。当利用冷却水冷却时，需要 添置一个独立循环水的辅助系统才能达到较好的冷却效果，这种方式成本较高而且机构 复杂。因此，汽车柴油机大都采用空气冷却式中冷器。 中间冷却技术不是一项简单的技术，过热无效果白费工夫，过冷在进气管中形成冷 凝水会弄巧成拙。因此要将中冷器和涡轮增压器进行精确的匹配，使得压缩空气达到要

Q-FDA 010-2016汽车转向横拉杆总成性能要求及台架试验方法(最终版本)修订20160121——A汇总

ICS 点击此处添加中国标准文献分类号Q/FD 北京福田戴姆勒汽车有限公司企业标准 Q/FD XXXXX—XXXX 汽车转向桥系统横拉杆总成结构、 性能要求及台架试验方法 点击此处添加标准英文译名 点击此处添加与国际标准一致性程度的标识 文稿版次选择 2016-XX-XX发布2016-XX-XX实施

目录 前言............................................................................... III 汽车转向桥系统横拉杆总成结构、性能要求及台架试验方法 (1) 1 范围 (1) 2 规范性引用文件 (1) 3 术语和定义 (1) 4 横拉杆零部件尺寸及结构要求 (3) 4.1 球接头总成尺寸及螺纹 (3) 4.2 横拉杆与球接头总成螺纹连接精度 (3) 4.3 横拉杆总成紧固装置结构技术要求 (3) 4.4 转向横拉杆卡箍螺栓螺母技术要求 (4) 5 转向横拉杆总成装配技术要求 (4) 5.1 装配技术要求 (4) 5.2 横拉杆球头防尘罩装配密封要求 (4) 5.3 横拉杆总成润滑介质要求 (4) 5.4 外观及防护要求 (4) 6 台架试验项目 (5) 7 台架试验设备及条件 (6) 8 台架试验方法 (6) 8.1 球接头相关试验 (6) 8.1.1 球接头总成最大摆角测定 (6) 8.1.2 球接头总成摆动力矩T1测定 (6) 8.1.3 球接头总成旋转力矩T2测定 (7) 8.1.4 最大轴向位移量δ1测定 (8) 8.1.5 最大径向位移量δ2测定 (8) 8.1.6 球销锥面配合面积检测 (9) 8.1.7 球接头总成球销拔出力 (9) 8.1.8 球接头总成球销压出力 (9) 8.1.9 球接头总成常温耐久性试验 (10) 8.1.10 球接头总成高温耐久性试验 (10) 8.1.11 球接头总成低温耐久性试验 (11) 8.1.12 球接头总成泥水环境耐久性试验 (11) 8.1.13 球接头防尘罩泥水环境耐久性试验 (12) 8.1.14 球接头防尘罩臭氧环境耐久性试验 (13) 8.1.15 球接头总成球销弯曲疲劳 (14) 8.1.16 球接头总成盐雾试验 (14) 8.2 转向直拉杆臂与转向横拉杆臂疲劳试验 (14) 8.2.1 转向直拉杆臂疲劳试验 (14) 8.2.2 转向横拉杆臂疲劳试验 (15)

(吉利)整车部设计手册-底盘布置篇

总布置篇 第×章底盘布置 底盘布置是下车身布置的重要环节，也是平台选择的首要任务。在项目策划初期就要进行底盘的布置，为底盘设计提供输入。 悬架结构型式和特点 汽车悬架按导向机构形式可分为独立悬架和非独立悬架两大类。独立悬架的车轮通过各自的悬架和车架（或车身）相连，非独立悬架的左、右车辆装在一根整体轴上，再通过其悬架与车架（或车身）相连。 图1 非独立悬架与独立悬架示意图 1.1.1 独立悬架 主要用于轿车上，在部分轻型客、货车和越野车，以及一些高档大客车上也有采用。独立悬架与非独立悬架相比有以下优点：由于采用断开式车轴，可以降低发动机及整车底板高度；独立悬架孕育车轮有较大跳动空间，而且弹簧可以设计得比较软，平顺性好；独立悬架能提供保证汽车行驶性能的多种设计方案；簧载质量小，轮胎接地性好。但结构复杂、成本

高。独立悬架有以下几种型式： 1.1.1.1 纵臂扭力梁式 是左、右车轮通过单纵臂与车架（车身）铰接，并用一根扭转梁连接起来的悬架型式（如图2所示）。 图2 扭力梁式独立悬架 根据扭转梁配置位置又可分为（如图所示）三种型式。 图3 扭力梁式独立悬架的三种布置形式 汽车侧倾时，除扭转梁外，有的纵臂也会产生扭转变形，起到横向稳定杆作用。若还需更大的悬架侧倾叫刚度，仍可布置横向稳定杆。这种悬

架主要优点是：车轮运动特性比较好，左、右车轮在等幅正向或反向跳动时，车轮外倾角、前束及轮距无变化，汽车具有良好的操纵稳定性。但这种悬架在侧向力作用时，呈过多转向趋势。另外，扭转梁因强度关系，允许承受的载荷受到限制，扭转梁式结构简单、成本低，在一些前置前驱汽车的后悬架上应用得比较多。 1.1.1.2 双横臂式 是用上、下横臂分别将左、右车轮与车架（或车身）连接起来的悬架型式（图4）。上、下横臂一般作成A字型或类似A字型结构。这种悬架实质上是一种在横向平面内运动，上、下臂不等长的四连杆机构。这种悬架主要优点是设定前轮定位参数的变化及侧倾中心位置的自由度大，若很好的设定汽车顺从转向特性，可以得到最佳的操纵性和平顺性；发动机罩高度低、干摩擦小。但其结构复杂、造价高。 双横臂式悬架的弹性元件一般都是螺旋弹簧，但是在一些驾驶员座椅布置在上横臂上方的轻型客、货汽车上，为了降低悬架空间尺寸，采用了横置钢板弹簧或扭杆弹簧结构（图5）

客车底盘总布置设计规范

长春北车电动汽车有限公司设计规范 CBD-YF-DP-GF.1 客车底盘总布置设计规范

目录 1 范围 (2) 2 规范性文件引用 (2) 3 术语和定义 (3) 4 设计准则 (3)

1 范围 本标准主要介绍了客车底盘总布置的简要设计流程，规范了设计步骤，明确了底盘总布置的设计结构等。 本标准适用于我公司6--12米的大中型营运客车的底盘总布置设计。 2 规范性文件引用 GB/T 13053-2008 客车车内尺寸 GB 12676-1999 汽车制动系统结构、性能和试验方法 GB 17675-1999 汽车转向系基本要求 GB/T 5922-2008 汽车和挂车气压制动装置压力测试连接器技术要求 GB/T 6326-2005 轮胎术语及其定义 GB/T 13061-1991 汽车悬架用空气弹簧橡胶气囊 QC/T 29082-1992 汽车传动轴总成技术条件 QC/T 29096-1992 汽车转向器总成台架试验方法 QC/T 29097-1992 汽车转向器总成技术条件 QC/T 293-1999 汽车半轴台架试验方法 QC/T 294-1999 汽车半轴技术条件 QC/T 299-2000 汽车动力转向油泵技术条件 QC/T 301-1999 汽车动力转向动力缸技术条件 QC/T 302-1999 汽车动力转向动力缸台架试验方法

QC/T 303-1999 汽车动力转向油罐技术条件 QC/T 304-1999 汽车转向拉杆接头总成台架试验方法 QC/T 305-2013 汽车液压动力转向控制阀总成性能要求与试验方法 QC/T 465-1999 汽车机械式变速器分类的术语及定义 QC/T 470-1999 汽车自动变速器操纵装置的要求 QC/T 479-1999 货车、客车制动器台架试验方法 QC/T 483-1999 汽车前轴疲劳寿命限值 QC/T 491-1999 汽车筒式减振器尺寸系列及技术条件 QC/T 494-1999 汽车前轴刚度试验方法 QC/T 513-1999 汽车前轴台架疲劳寿命试验方法 QC/T 523-1999 汽车传动轴总成台架试验方法 QCT 529-2013 汽车液压动力转向器技术条件与试验方法 QCT 533-1999 汽车驱动桥台架试验方法 QCT 545-1999 汽车筒式减振器台架试验方法 3 术语和定义 上述标准中确立的符号、代号、术语均适用于本标准。 4 设计准则 4.1应满足的安全、环保和其它法规要求及国际惯例 客车底盘总成中各部分的主要性能、尺寸等应符合相应的标准规定。详参相应的标准。

进气和排气系统

进气和排气系统 进气和排气系统 技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20-1 就车检测（KV6 汽油） 油门接线检查和调整．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20-2 空气滤清器检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20-2 拆卸和组装 进气系统拆卸和组装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 20-3 排气系通拆卸和组装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20-4由南方汽车维修技术论坛提供　ｈｔｔｐ：／／ｗｗｗ．ｎａｎｆａｎｇｑｘ．ｎｅｔ

进气和排气系统 20-1 技术参数 进气和排气系统 技术参数

20-2 气和排气系统 就车检查 (KV6汽油) 油门接线 检查 1． 油门踏板踩到底检查节气门是否全 开。必要时用调整螺栓A 进行调整。 A T3020003 2． 检查油门拉线游隙。 游隙：0.04~0.11 in (1~3 mm) 3． 必要时用螺母A 进行调整。 A V2020003 空气滤清器 检查 1． 检查空气滤清器的损坏或堵塞，必要 时清洗或更换。 参考 用压缩空气时右滤清器内侧到外侧，从上到下进行清洗。 A V2A20001

进气和排气系统 20-3 拆卸和组装 进气系统 拆卸和组装 1．按图示数字顺序拆卸。 2．检查进气系统部件必要时进行修理或更换。 3．按拆卸的相反顺序组装。 A V2020001 （1）空气管（3）空气流量传感器 （2）空气滤清器总成（4）进气管总成

GB17675汽车转向系基本要求-编制说明

《汽车转向系基本要求》强制性国家标准 编制说明 1 工作简况 1.1 任务来源和背景 进入二十一世纪第一个十年，中国汽车产业持续高速发展，汽车电子的发展和对汽车安全、技术需求的提升使原标准的适应性出现了缺口，比如，希望通过消除机械转向管柱以提高乘员安全性、且更易适应左右置转向盘生产需求的转向操纵装置和转向车轮之间没有任何机械连接的线控转向技术；另外与挂车相关的转向标准的缺失，使GB17675-1999《汽车转向系基本要求》已不能适应时代的需求，需要对其进行修订。 本标准修订任务来源为国家标准化管理委员会于2010年12月2日以国标委综合[2010]87 号文下达的制修订计划，归口单位为工业和信息化部，标准名称为《汽车转向系基本要求》，计划编号为20101254-Q-339。 1.2 主要起草单位和工作组成员 主要起草单位：南京汽车集团有限公司汽车工程研究院、南京东华智能转向系统有限公司、中国汽车技术研究中心有限公司、国家重型汽车质量监督检验中心、上海汽车集团股份有限公司技术中心、中国第一汽车集团公司技术中心、清华大学、江苏大学、江苏罡阳转向系统有限公司、东风日产乘用车公司技术中心、扬州中集通华专用车有限公司、郑州宇通客车股份有限公司、南京理工大学。工作组成员：万兴宇、许迎光、陈春华、刘地、季学武、颜尧、

周中坚、谷杰、郁金龙、耿国庆、傅培根、王春宏、王良模、农蕃榛、邬世锋、朱春庆、朱德江、许庆卫。 1.3 主要工作过程 标准修订工作组一直持续跟踪UN R7茏规的发展演变以及智能网联汽车标准制修订，翻译UN R7法规原文，对比UN R79与GB17675-199在技术要求和试验方法中的差异，评估GB 17675-XXXX 参照UNR79进行修订对行业造成的影响，同时结合转向分标委、汽车工程学会转向分会所组织的国内外汽车企业技术交流会，收集了大量信息和技术资料，掌握了最新的国内外现状及动态，并按照拟参照采用的UNR79法规，组织相关单位进行了多轮车辆摸底验证试验，积累了车辆转向系统的分析、试验数据。通过会议交流、调研和试验对比，系统深入地了解我国乘用车、商用车行业汽车转向系统的技术发展现状和国外先进技术的应用情况，对标准的修订提供了有力的支撑。 因全国汽车标准化技术委员会下设智能网联汽车分技术委员 会,ADAS及智能驾驶相关内容，由智能网联汽车分技术委员会负责，本标准将不包含ADA及智能驾驶相关内容。通过对本标准相关技术条款的分析研究，将尽可能解除原有条款对ADA及智能驾驶可能产生的限制及约束。 主要技术研究活动如下： （1）第一次工作组会议 2015年07月15~16日，标准修订工作组在南京召开GB17675-XXXX 《汽车转向系基本要求》第一次工作组会议。来自南汽研究院、南京东华智能转向系统有限公司、中国汽车技术研究中心有限公司、上海汽车集团股份有限

进气系统设计计算报告

密级： 编号: 进气系统设计计算报告 项目名称：力帆新型三厢轿车设计开发 项目编号： ETF_TJKJ090_LFCAR 编制：日期： 校对：日期： 审核：日期： 批准：日期： 上海同济同捷科技股份有限公司 目录 1 进气系统概述 (2) 系统总体设计原则 (2) 系统的工作原理及组成 (2) 2 进气系统结构的确定及设计计算 (2) 进气系统设计流程 (2) 进气系统流量的确定 (3) 拟选定空气滤清器的允许阻力计算及设计原则 (4) 滤清效率要求 (7) 空滤器滤芯面积确定及滤纸选用 (8) 进气系统结构的确定 (9) 进气系统管路阻力估算 (10)

3 结论 (12) 4 参考资料及文献 (12) 1进气系统概述 1．1 系统总体设计原则 在国内外同挡次同类型轿车的进气系统结构深入比较分析的基础上进行设计和选型，系统设计满足发动机获得高的充量系数,尽可能低地降低发动机的功率损失.此外为了适当降低发动机的进气噪声,在管路中布置谐振腔. 1．2 系统的基本组成 进气系统一般由空气滤清器入口管,空气滤清器,空气滤清器出口连接管,节气门体,怠速控制阀阀体等组成. 2系统结构的确定及设计计算 2．1 进气系统流量的确定 LF7160选用的发动机为宝马型电喷发动机，发动机对进气系统流量的要求取决于发动机本身的因素,即发动机的排量和发动机的工况要求,不同的工况有不同的流量要求.在进气系统流量满足的情况下,发动机实际充入的空气取决于自身的因素，首先，初步确定发动机最大功率工况点进气流量。 式中: V——发动机排量3m； n——最大功率点转速min /r； η——充量系数； 1 η——汽缸数效率； 2 τ——冲程数，四冲程取2，二冲程取1 上式中发动机参数

汽车底盘构造考试题库

汽车底盘构造习题集 泸州职业技术学院机械工程系 2012年9月

编写说明 本习题集根据吉林工业大学汽车工程系编著，由陈家瑞主编的《汽车构造》（第五版）（下册）（2006年5月）教材，结合我院汽车构造平台课的实际教学需求，编写本习题集。 本习题集内容包括汽车底盘构造的四大系统——传动系统、行驶系统、转向系统和制动系统。编写成员及分工为：张若平（第14章、第24章），黄晓慈（第15章、第23章），李永芳（第13章、第19章、第21章），张海波（第17章、第18章、第二十章）。分别编写了相应章节的习题和答案。 最后，殷切期望广大读者对书中误漏之处，予以批评指正。 《汽车构造习题集》编写组 2012年9月于

目录 第一部分习题 (1) 第十三章汽车传动系统概述 (1) 第十四章离合器 (6) 第十五章变速器与分动器 (11) 第十七章万向传动装置 (16) 第十八章驱动桥 (20) 第十九章汽车行驶系统概述 (25) 第二十章车架和承载式车身 (26) 第二十一章车轮和车桥 (27) 第二十二章悬架 (32) 第二十三章汽车转向系统 (39) 第二十四章汽车制动系统 (45) 第二部分参考答案 (51) 第十三章汽车传动系统概述 (51) 第十四章离合器 (54) 第十五章变速器与分动器 (57) 第十七章万向传动装置 (61) 第十八章驱动桥 (62) 第十九章汽车行驶系统概述 (64) 第二十章车架和承载式车身 (65) 第二十一章车轮和车桥 (66) 第二十二章悬架 (69) 第二十三章汽车转向系统 (72) 第二十四章汽车制动系统 (76)

第一部分习题 第十三章汽车传动系统概述 一、填空题 1．汽车传动系统的基本功用是。 2．机械式传动系统主要由、、和组成。其中万向传动装置由和组成，驱动桥由和组成。3．传动系必须具备如下功能：、、、 、。 4．汽车传动系统的布置方案主要有以下几种：、 、、、。 5．发动机前置后轮驱动（FR）方案（简称前置后驱动）主要用于、 。 6.前置前驱动（FF）主要用于应用于、。 7. 发动机后置、后轮驱动传动系主要应用于。 8．发动机横置的特点是，主减速器可以采用。 9．发动机纵置的特点是，主减速器必须采用。 10．后置后驱动（RR）的特点是发动机布置在，用驱动。 11．中置后驱动（MR）的特点是发动机布置在，用驱动。 12．全轮驱动（AWD）的特点是传动系统增加了，动力可以同时传给。主要用于。 13.全轮驱动传动系优点是：。 14. 全轮驱动传动系缺点是：；。 15．按汽车传动系统中传动元件的特征，可分为、和等。 16．液力式传动系统同又可分为和传动系。 17．液力机械式传动系统的特点是组合运用和。 18.液力传动是指利用传动，机械传动是指利用、 和传动。 19．静液式传动系统的特点是通过液体传动介质的传递动力，利用发动机带动油泵产生静压力，通过控制装置控制液压马达转速，用一个液压马达带动驱动桥或用两个液压马达直接驱动两个驱动轮。 20.静液式传动系统的主要缺点是：、、等。 21.电力传动系统的优点是：、、、 、、。 22.电力传动系统的缺点是、、。 二、不定项选择题 1．机械式传动系统主要的组成包括（）。 A．离合器B．变速器C．万向传动装置D．驱动桥 2．汽车传动系的基本功能是（）。

转向系统设计规范

转向系统设计规范 1规范 本规范介绍了转向系统的设计计算、匹配、以及动力转向管路的布置。 本规范适用于天龙系列车型转向系统的设计 2.引用标准： 本规范主要是在满足下列标准的规定（或强制）范围之内对转向系统设计和整车布置。 GB 17675-1999 汽车转向系基本要求 GB11557-1998防止汽车转向机构对驾驶员伤害的规定 GB 7258-1997机动车运行安全技术条件 GB 9744-1997载重汽车轮胎 GB/T 6327-1996载重汽车轮胎强度试验方法 《汽车标准汇编》第五卷转向车轮 3.概述： 在设计转向系统时，应首先考虑满足零部件的系列化、通用化和零件设计

的标准化。先从《产品开发项目设计定义书》上猎取新车型在设计转向系统所必须的信息。然后布置转向传动装置，动力转向器、垂臂、拉杆系统。再进行拉杆系统的上/下跳动校核、与轮胎的位置干涉校核，以及与悬架系统的位置干涉、运动干涉校核。最小转弯半径的估算，方向盘圈数的计算。最后进行动力转向器、动力转向泵，动力转向油罐的计算与匹配，以满足整车与法规的要求；确定了动力转向器、动力转向泵，动力转向油罐匹配之后，再完成转向管路的连接走向。 4车辆类型：以EQ3386 8×4为例，6×4或4×2类似 5 杆系的布置： 根据《产品开发项目设计定义书》上所要求的、车辆类型、车驾宽、高、轴距、空/满载整车重心高坐标、轮距、前/后桥满载轴荷、最小转弯直径、最高车速、发动机怠速、最高转速，空压机接口尺寸，轮胎规格等，确定前桥的吨位级别、轮胎气压、花纹等。考虑梯形机构与第一轴、第二轴、第三轴、第四轴之间的轴距匹配及各轴轮胎磨损必需均匀的原则，确定第一前桥、第二前桥内外轮转角、第一垂臂初始角、摆角与长度、中间垂臂的长度、初始角、摆角，确定上节臂的坐标、长度等 确定的参数如下 第一、二轴选择7吨级规格 轮胎型号：12.00-20、轮胎气压 0.74Mpa、花纹 第一轴外轮转角 35°；内轮转角 44°

02进气系统教案

A 组织教学学生考勤填写日志 B 课前提问 C 导入新课 第二节进气系统 （一）进气系统的组成与型式 进气系统是测量和控制汽油燃烧时所需要的空气量的。其组成是由测量空气流量的方式决定的，根据测量空气流量的方式不同，进气系统有质量流量式的进气系统（用于L型EFI 系统）、速度密度式的进气系统（用于D型EFI系统）和节流速度式的进气系统三种。 （二）进气系统主要零部件的结构 1、空气滤清器 电控汽油喷射发动机的空气滤清器与一般发动机的空气滤清器相同，注意安装方向。 2、空气流量计 目前汽车上所用的空气流量计主要有叶片式空气流量计、卡门涡旋式空气流量计、热线式空气流量计和热膜式空气流量计等四种。 （1）叶片式空气流量计 图1-6所示是叶片式空气流量计的结构，图1-7所示是叶片式空气流量计的空气通道，图1-8所示是叶片式空气流量计的电位计部分结构。 叶片式空气流量计由测量板（叶片）、缓冲板、阻尼室、旁通气道、怠速调整螺钉、回位弹簧等组成，此外内部还设有电动汽油开关及进气温度传感器等。 当吸入空气推开测量板的力与弹簧变形后的回位力相平衡时，测量板即停止转动。用电位计检测出测量板的转动角度，即可得知空气流量。 叶片式空气流量计电位器的内部电路如图1-10所示，电位计检测空气量有电压比与电压值两种方式。在VB端子上加有蓄电池电压而形成电压VC，那么，检测出来的是VB-E2与VC-VS的电压比。如表1-1中的图所示。电压值的检测方法为：吸入空气量∝随电位计动作变化的电压值。 当在VC点加上一定的电压（+5V）时，电位计滑动触头的动作随吸入空气量变化，VS-E2间的电压变化直接作为吸入空气量信息，把滑动触头电压值送入电控单元并进行A/D变换，即可以数字信号输出检测结果。滑动触头电压与吸入空气量成正比，呈线性关系。 表1-1为以电压比与电压值两种检测方式的对比表。

发动机排气系统布置指南

整车技术部设计指南96 第 9 章排气系统布置 9.1 概述 本布置指南制订了汽车排气系统布置流程及其要求，适用于奇瑞公司所有车型的排 气系统布置。 9.2 排气系统基本组成结构： 对一个完整的排气系统，从前到后，一般布置次序是：预催化器、补偿器（波纹管）、主催化器、前消声器、后消声器。排气管用于连接以上不同部件。排气管分段以及连接 方式主要根据安装和维修方便确定。图一是S12+472车型排气系统布置： 图9.1 9.3 布置原则及间隙要求 9.3.1 布置原则 对于满足欧Ⅱ及以下排放标准的排气系统，由于欧Ⅱ标准不涉及冷启动阶段的排放 限制，所以一般可不采用预催化器而只采用一个主催化器。对于满足欧Ⅲ及以上排放标 准的排气系统，一般在排气歧管出口处布置预催化器（即CCC，Closed Couple Catalyst） 或者在预催化器前的排气管段采取良好的保温措施。主催化器一般布置在车身底板下， 所以又叫底板下催化器（Under Floor Catalyst）。消声器有一级、二级、三级之分。二级 消声应用最多，SUV、跑车等追求动力性的车辆一般才采用一级消声器。对于二级消声， 我们将其分别称为前消声器和后消声器。根据声学原理，消声器摆放在不同的位置，将 产生不同的消声效果，一般地，推荐如下的消声器摆放位置（见图9.2）：

整车技术部设计指南97 9.3.2 周边间隙要求 各相邻部件耐温在150℃以下的越远离排气系统越好，相对产生运动部件最少保证与 排气系统的间隙大于25mm。 9.4 试验验证 9.4.1 温度场试验 三元和排气管周边非金属件及管路的温度，均需要在温度场试验中进行验证，要求 温度在其材料使用温度上限以下。各部件的温度限值如下表：

进气系统设计计算

进气口位置： 进气系统的设计须满足以下条件： ●避免机舱内热空气吸入 ●避免雨滴和雾气直接吸入 ●避免排气灰尘吸入 ●从空滤器至涡轮增压器入口之间的进气管必须由耐蚀材料制成 ●进气系统使用的分离式接头(如罩与空滤器外壳的接头)必须位于空滤器上部 ●进气系统必须能够进行定期维护，且进行维护时不需要打开空滤器和涡轮增压器之间进气系统的任何部件 ●尽可能低的系统阻力，以保证最大限度的利用柴油机功率 ●进气系统部件之间的接头和其它接合处，比如与空压机的接头，必须保持有效密封，避免灰尘或其它污染物进入过滤空气中。 进气口尺寸应设计得足够大，且没有锐弯和面积改变，为减小阻力，还应有平滑的转换导管来与进气管相连。发动机舱应充分通风，来发散出这些热量。为保护热敏元件，发动机连续运转时机舱内的最高温度不允许超过（推荐） 空滤器的选择及布置： 一、根据发动机厂家推荐在2200rpm是所需空气流量为1500m3/h，结合以下计算： 1发动机性能参数： 发动机型号：L340 额定功率Ne(kW)：2505 额定转速n(r/min)：2200: 排量Vh(L)：8.9（C系统8.3） 空滤器流量VG（m3/h）的确定 ⑴增压后发动机所需的空气流量V（m3/h）的确定 V=Vh×n/2×60/1000=8.9×2200/2×60/1000=587.4（m3/h） ⑵发动机所需理想状态空气量Vo（m3/h）的确定（汽车设计理论） V o=ε×(ToT)0.75×V×ηvo×ψs 式中：V o-发动机所需理想状态空气量（m3/h） 大气环境温度（k）取313（273+40）；T-增压中冷后气体温度（k）取333（273+60）（要求不高于环境温度的20）；ηvo-充气效率取0.87（推荐）；ψs-扫气效率取1.05 ε-增压比2.18 V o=2.18×（313333）0.75×587.4×0.87×1.05=1116.67（m3/h） ⑶空压机流量Vk（m3/h）的确定（推荐为320L/min） bVk=Vkh×nk×601000 式中：Vkh-空压机公称排量（L）；nk-空压机的转速（r/min）; Vk=0.229×1400×601000=19.2（m3/h） ⑷空滤器流量VG的确定（空滤器流量上述设计的储备流量） VG=1.066×（V o+Vk）=1.066×（1116.67+19.2）=1212（m3/h） L考虑到以后布置功率加大380马力发动机 结合两者得出按照发动机厂家的推荐空滤器流量≥1500 m3/h5 二、流通面积的确定 在确定了空滤器容积大小的同时，还应校核一下系统中所允许的气流流速。进气系统内的气流流速不宜超过30m/s，因为过高的气流流速会产生很大的流阻和进气噪声，对发动机会造成过大的功率损失。依据这一原则，在结构设计前先要确定空滤器进口、出口及连接管等部位允许的最小流通面积。 最小流通面积Smin=V o/(3.6×Vmax)×10-3(m2)

进气系统设计开发指南--排气室

进气系统设计指南

进气系统由于整车布置需要，整体布置在机舱内右侧，由于现有车型进气系统都是布置在车体左侧，因此，相对现有车型，进气系统设计变动较大。 1. 进气系统的构成和布置 1.1空滤器总成的布置 空滤器的布置在机舱右侧。 1.1.1 空滤器的型式 空滤器采用塑料壳体，本体和上盖壳体上下分开型式，进气口在本体，向车 体右侧，出气口在上盖，出气口带法兰与空气流量计通过两个螺栓联接，法 兰口粘接有橡胶密封圈保证与流量计接触端面密封。 1.1.2滤芯的结构型式 滤芯采用折叠的无纺布通过注塑框架固定平板式结构，橡胶密封圈保证与空 滤器壳体密封面密封。 1.1.3空滤器总成的安装方式 空滤器总成采用三点固定方式，两点利用现有的孔位，固定金属安装支架， 另一点借用动力转向罐支架。 1.2 进气导管的构成和布置 进气导管由进气隔热板进气导管与谐振器导管口构成 1.2.1 进气导管的结构 进气导管由进气隔热板和进气导管构成，隔热板一方面起隔热作用，同时起 固定进气管的作用。进气口从右侧翼子板引导进气，另一歧管连接谐振器管 口。 1.2.2 进气导管布置位置 进气导管通过进气导管的隔热板卡装在引擎盖右侧内支撑板的长方孔内。

进气导管进气口大气侧，管口内径为：80mm 1.2.4 进气导管安装方式 进气导管通过进气导管的隔热板卡装在引擎盖右侧内支撑板的长方孔内，另一端卡装在空滤器本体。 1.3 谐振器的结构和布置 谐振器的型式采用亥姆霍兹(Helmholtz)共振腔， 1.3.1 谐振器的布置位置 谐振器布置在翼子板右侧内， 1.3.2 谐振器的基本尺寸 谐振器管口内径为：40mm，连接管的长度为：35mm 1.3.3 谐振器的安装方式 谐振器通过两个金属支架，固定在引擎盖右侧，利用现有侧孔位，通过螺母固定。 1.4 进气胶管的结构和布置 进气胶管根据与空滤器联接的流量计的位置和发动机进气口位置设计布置1.4.1 进气胶管的结构 进气胶管中部设计三个波纹，胶管外侧面布置纵横交叉加强筋，加强筋间距22～28mm，容易吸塌的部位，加强筋的高度为5mm，其他部位加强筋高度为4mm。 1.4.2 进气胶管布置位置 进气胶管根据流量计和发动机进气口位置确定，保证与护风圈（间隙30mm 以上）、引擎盖间隙（30mm以上），同时考虑检查机油量时，插拔机油尺干涉检查。

进气系统设计计算说明书

DK4进气系统设计计算书 DK4进气系统由于整车布置需要，整体布置在机舱内右侧，由于现有车型进气系统都是布置在车体左侧，因此，相对现有车型，进气系统设计变动较大。 1. 进气系统的构成和布置 1.1空滤器总成的布置 空滤器的布置在原车型的机舱右侧（原装电瓶处）。 1.1.1 空滤器的型式 空滤器采用塑料壳体，本体和上盖壳体上下分开型式，进气口在本体，向车 体右侧，出气口在上盖，出气口带法兰与空气流量计通过两个螺栓联接，法 兰口粘接有橡胶密封圈保证与流量计接触端面密封。 1.1.2滤芯的结构型式 滤芯采用折叠的无纺布通过注塑框架固定平板式结构，橡胶密封圈保证与空 滤器壳体密封面密封。 1.1.3空滤器总成的安装方式 空滤器总成采用三点固定方式，两点利用现有的孔位，固定金属安装支架， 另一点借用动力转向罐支架。 1.2 进气导管的构成和布置 进气导管由进气隔热板进气导管与谐振器导管口构成 1.2.1 进气导管的结构 进气导管由进气隔热板和进气导管构成，隔热板一方面起隔热作用，同时起 固定进气管的作用。进气口从右侧翼子板引导进气，另一歧管连接谐振器管 口。 1.2.2 进气导管布置位置

进气导管通过进气导管的隔热板卡装在引擎盖右侧内支撑板的长方孔内。 1.2.3 进气导管的基本尺寸 进气导管进气口大气侧，管口内径为：80mm 1.2.4 进气导管安装方式 进气导管通过进气导管的隔热板卡装在引擎盖右侧内支撑板的长方孔内，另一端卡装在空滤器本体。 1.3 谐振器的结构和布置 谐振器的型式采用亥姆霍兹(Helmholtz)共振腔， 1.3.1 谐振器的布置位置 谐振器布置在翼子板右侧内， 1.3.2 谐振器的基本尺寸 谐振器管口内径为：40mm，连接管的长度为：35mm 1.3.3 谐振器的安装方式 谐振器通过两个金属支架，固定在引擎盖右侧，利用现有侧孔位，通过螺母固定。 1.4 进气胶管的结构和布置 进气胶管根据与空滤器联接的流量计的位置和发动机进气口位置设计布置1.4.1 进气胶管的结构 进气胶管中部设计三个波纹，胶管外侧面布置纵横交叉加强筋，加强筋间距22～28mm，容易吸塌的部位，加强筋的高度为5mm，其他部位加强筋高度为4mm。 1.4.2 进气胶管布置位置 进气胶管根据流量计和发动机进气口位置确定，保证与护风圈（间隙30mm
