钛及钛合金焊接方法
钛合金焊接方法
钛合金焊接方法

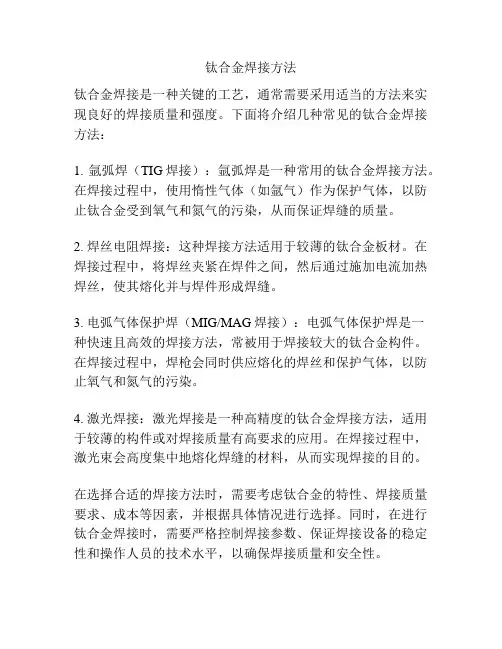

钛合金焊接是一种关键的工艺，通常需要采用适当的方法来实现良好的焊接质量和强度。
下面将介绍几种常见的钛合金焊接方法：
1. 氩弧焊（TIG焊接）：氩弧焊是一种常用的钛合金焊接方法。
在焊接过程中，使用惰性气体（如氩气）作为保护气体，以防止钛合金受到氧气和氮气的污染，从而保证焊缝的质量。
2. 焊丝电阻焊接：这种焊接方法适用于较薄的钛合金板材。
在焊接过程中，将焊丝夹紧在焊件之间，然后通过施加电流加热焊丝，使其熔化并与焊件形成焊缝。
3. 电弧气体保护焊（MIG/MAG焊接）：电弧气体保护焊是一
种快速且高效的焊接方法，常被用于焊接较大的钛合金构件。
在焊接过程中，焊枪会同时供应熔化的焊丝和保护气体，以防止氧气和氮气的污染。
4. 激光焊接：激光焊接是一种高精度的钛合金焊接方法，适用于较薄的构件或对焊接质量有高要求的应用。
在焊接过程中，激光束会高度集中地熔化焊缝的材料，从而实现焊接的目的。
在选择合适的焊接方法时，需要考虑钛合金的特性、焊接质量要求、成本等因素，并根据具体情况进行选择。
同时，在进行钛合金焊接时，需要严格控制焊接参数、保证焊接设备的稳定性和操作人员的技术水平，以确保焊接质量和安全性。
钛及钛合金的焊接方法

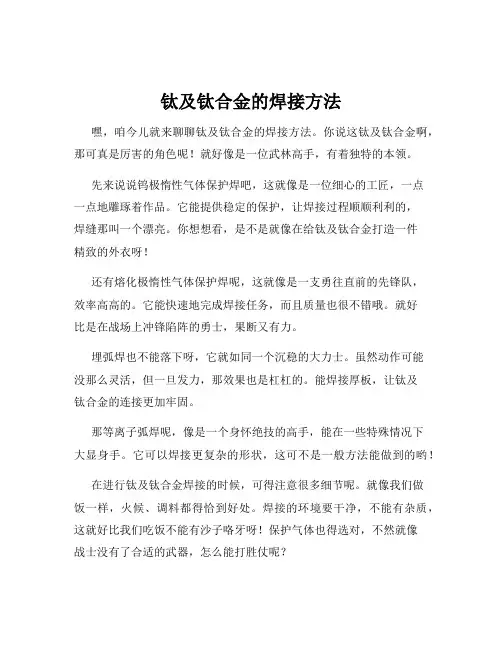

钛及钛合金的焊接方法嘿，咱今儿就来聊聊钛及钛合金的焊接方法。
你说这钛及钛合金啊，那可真是厉害的角色呢！就好像是一位武林高手，有着独特的本领。
先来说说钨极惰性气体保护焊吧，这就像是一位细心的工匠，一点一点地雕琢着作品。
它能提供稳定的保护，让焊接过程顺顺利利的，焊缝那叫一个漂亮。
你想想看，是不是就像在给钛及钛合金打造一件精致的外衣呀！还有熔化极惰性气体保护焊呢，这就像是一支勇往直前的先锋队，效率高高的。
它能快速地完成焊接任务，而且质量也很不错哦。
就好比是在战场上冲锋陷阵的勇士，果断又有力。
埋弧焊也不能落下呀，它就如同一个沉稳的大力士。
虽然动作可能没那么灵活，但一旦发力，那效果也是杠杠的。
能焊接厚板，让钛及钛合金的连接更加牢固。
那等离子弧焊呢，像是一个身怀绝技的高手，能在一些特殊情况下大显身手。
它可以焊接更复杂的形状，这可不是一般方法能做到的哟！在进行钛及钛合金焊接的时候，可得注意很多细节呢。
就像我们做饭一样，火候、调料都得恰到好处。
焊接的环境要干净，不能有杂质，这就好比我们吃饭不能有沙子咯牙呀！保护气体也得选对，不然就像战士没有了合适的武器，怎么能打胜仗呢？焊接的参数也要设置好，电流、电压这些可都不能马虎。
这就像给汽车加油，加少了跑不动，加多了也不行呀！而且焊工的技术那也是相当重要的，一个经验丰富的焊工就像是一位大师傅，能做出美味的菜肴一样，能焊接出高质量的焊缝。
总之啊，钛及钛合金的焊接方法各有各的特点和用处，我们得根据具体情况来选择。
就好像我们穿衣服，不同的场合要穿不同的衣服嘛。
只有选对了方法，注意了细节，才能让钛及钛合金发挥出它们最大的作用呀！你说是不是这个理儿呢？咱可不能小瞧了这些焊接方法，它们可是让钛及钛合金大显身手的关键呢！。
钛及钛合金焊接特点及焊接工艺
钛 的化 学性 能很 活泼 ， 在 液 态或 高于 ６ ０ ０ ％ 的 固 态 下极 易 和 氧 、 氮、 氢等元素相互作用 ， 产 生 脆 化 。在 常 温下 ， 由于 表 面氧 化膜 的作用 ， 钛 材 保 持 着 稳定 性 和耐 腐蚀 性 ，但 钛 在 高温 下 特别 是 熔 融
性能 ， 为 了掌握 钛 及钛 合 金 的焊 接工 艺 ， 提 高 焊 接 质量 ， 必须 深入 了解 钛及 钛合 金 的特 点 。
２ ． １焊 接接 头的脆 化
焊接钛及钛合金时 ， 影 响区有时会 出现延迟裂纹 ，
其 主要 原 因是 氢 造成 的 ，氢 脆 及 氢化 物 析 出 时产
形 成 ，但 氢 是钛 及钛 合 金 焊接 中形 成气 孔 的主 要
有效保护的情况下 ， 很容易与氧、 氮、 氢发生反应 ，
生 成 硬度 脆性 较 大 的氧 化 钛 、 二氧 化 钛 ， 空气 中 的 氢 产 生氢 脆 。 因此 ， 在钛 焊 接 时 ， 为保 护 焊缝 热 影 响 区免受 空 气 污染 ，我 们 通 常采 用 的高 纯 度 的惰
主要来源于母材 、 焊丝和油污等 ， 碳在超过溶解度 时析 出硬脆 的碳化钛 ， 使焊缝塑性迅速下降 ， 在焊
接应 力 的作用 下易 产生 裂纹 。
２ ＿ ２焊接 接 头的裂 纹
度小 、 比强度高、 塑韧性好 、 耐热蚀性好 、 可加工性
较 好 等 特点 ， 因 此 广 泛应 用 在航 空航 天 、 化工 、 造
及钛合金 的焊接特 及焊接工艺做一简单介绍。
当焊 缝 中含 有 氧 、 氢、 氮量较多时 ， 焊 缝 和 热 影 响 区性 能 变 脆 ，在 较 大 的焊接 应 力 作 用下 容 易 出 现裂 纹 ， 这 种裂 纹 是在 较低 的温 度下 形 成 的 ， 在
钛及钛合金焊接方法

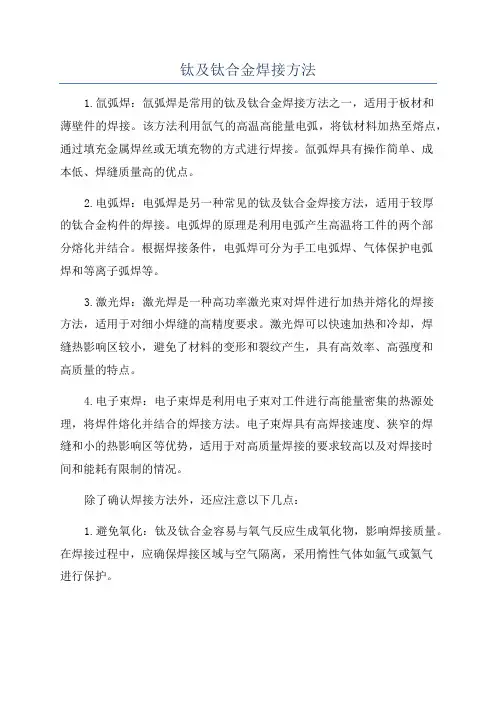

钛及钛合金焊接方法1.氙弧焊：氙弧焊是常用的钛及钛合金焊接方法之一，适用于板材和薄壁件的焊接。
该方法利用氙气的高温高能量电弧，将钛材料加热至熔点，通过填充金属焊丝或无填充物的方式进行焊接。
氙弧焊具有操作简单、成本低、焊缝质量高的优点。
2.电弧焊：电弧焊是另一种常见的钛及钛合金焊接方法，适用于较厚的钛合金构件的焊接。
电弧焊的原理是利用电弧产生高温将工件的两个部分熔化并结合。
根据焊接条件，电弧焊可分为手工电弧焊、气体保护电弧焊和等离子弧焊等。
3.激光焊：激光焊是一种高功率激光束对焊件进行加热并熔化的焊接方法，适用于对细小焊缝的高精度要求。
激光焊可以快速加热和冷却，焊缝热影响区较小，避免了材料的变形和裂纹产生，具有高效率、高强度和高质量的特点。
4.电子束焊：电子束焊是利用电子束对工件进行高能量密集的热源处理，将焊件熔化并结合的焊接方法。
电子束焊具有高焊接速度、狭窄的焊缝和小的热影响区等优势，适用于对高质量焊接的要求较高以及对焊接时间和能耗有限制的情况。
除了确认焊接方法外，还应注意以下几点：1.避免氧化：钛及钛合金容易与氧气反应生成氧化物，影响焊接质量。
在焊接过程中，应确保焊接区域与空气隔离，采用惰性气体如氩气或氦气进行保护。
2.确保焊接完整性：钛及钛合金焊接时，应确保焊缝的完整性，避免裂纹和未焊透等问题。
可采用预热、控制焊接速度和冷却等措施，以提高焊接质量。
3.选择适合的焊接材料：钛及钛合金焊接时，可以选择与基材相似或相近的填充材料，以确保焊缝的相容性和良好的焊接连接。
总之，钛及钛合金的焊接方法应根据具体的应用场景和要求进行选择。
通过合理的焊接方法和控制措施，可以确保焊接质量和连接强度，并最大程度地发挥钛及钛合金材料的优势。
钛及钛合金焊接

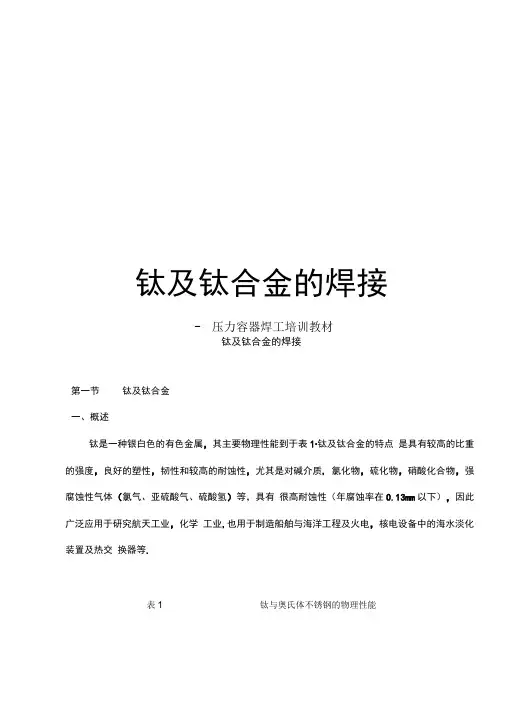

钛及钛合金的焊接- 压力容器焊工培训教材钛及钛合金的焊接第一节钛及钛合金一、概述钛是一种银白色的有色金属，其主要物理性能到于表1•钛及钛合金的特点是具有较高的比重的强度，良好的塑性，韧性和较高的耐蚀性，尤其是对碱介质, 氯化物，硫化物，硝酸化合物，强腐蚀性气体（氯气、亚硫酸气、硫酸氢）等，具有很高耐蚀性（年腐蚀率在0.13mm以下），因此广泛应用于研究航天工业，化学工业,也用于制造船舶与海洋工程及火电，核电设备中的海水淡化装置及热交换器等.表1 钛与奥氏体不锈钢的物理性能二、钛及钛合金分类钛材分为工业纯钛和n含有稳定化元素的钛合金二大类。
工业屯钛根据其杂质（主要是氧和铁含量，以及由此而引起的强度差别分为TA0 TA1、TA2、TA3 等牌号它具有良好的耐蚀性塑性、韧性、和焊接性主要用作化学工业的耐蚀结构材料。
钛合金按所含稳定化元素形成不同的固熔相，又可分为a型钛合金a + B型钛合金和B型钛合金a型钛合金主要通过加入铝(Al),有的再加入中性元素锰(Sn)等进行固溶强化而形成，例如牌号为TA7 (Ti-5AI-2.5Sn钛合金。
a型钛合金的强度比工业纯钛高，具有良好的耐蚀性和焊接性能。
a + B型钛合金的组织，是以a型钛为与B型钛为基的两相固溶体组织结构。
它的特点是可通过热处理强化而得到高强度，因此，其力学性能可以在较宽的范围内变化，以适应不同的用途。
但是，随着其中的B相比例的提高，使焊接性能变差。
B型钛合金含有较高的B相稳定化元素，在一般的工艺条件下，其组织几乎全为B相，通过时效热处理，B型钛合金强度增高。
单一B相的B型钛合金，具有良好的加工硬化特性，常用作弹簧，销钉等物件，其缺点是低温脆性大，焊接性能差。
三、压力容器用钛及钛合金材料1、钛制焊接压力容器对钛材的要求钛制焊接压力容器，由于其使用制造和检验要求，因此，对用于钛制焊接压力容器的钛及钛合金材料，有它特殊的要求，主要有下列三方面：⑴ 制造容器用钛及钛合金材料应当具有良好的耐蚀性能、力学性能、焊接性能、成形性能及其他工艺性能。
钛及钛合金焊接指南

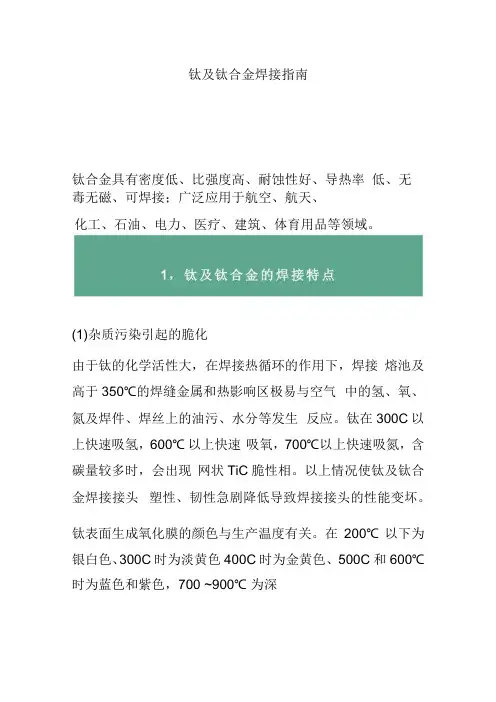

钛及钛合金焊接指南钛合金具有密度低、比强度高、耐蚀性好、导热率低、无毒无磁、可焊接；广泛应用于航空、航天、化工、石油、电力、医疗、建筑、体育用品等领域。
(1)杂质污染引起的脆化由于钛的化学活性大，在焊接热循环的作用下，焊接熔池及高于350℃的焊缝金属和热影响区极易与空气中的氢、氧、氮及焊件、焊丝上的油污、水分等发生反应。
钛在300C以上快速吸氢，600℃以上快速吸氧，700℃以上快速吸氮，含碳量较多时，会出现网状TiC脆性相。
以上情况使钛及钛合金焊接接头塑性、韧性急剧降低导致焊接接头的性能变坏。
钛表面生成氧化膜的颜色与生产温度有关。
在200℃以下为银白色、300C时为淡黄色400C时为金黄色、500C和600℃时为蓝色和紫色，700 ~900℃为深浅不同的灰色。
可根据表面生成氧化膜的颜色来判断焊接过程未保护区的温度。
(2)焊接相变引起的性能变坏有两种同素异构的晶体结构，882C以上到熔点为体心立方晶格，叫β钛，882C以下为密排六方晶格，叫αo容器用钛中含β稳定元素很少，都是a铁合金。
这些钛在焊接高温下，焊缝及部分热影响区为β晶格，有晶粒急剧长大的倾向。
钛又具有熔点高、比热容大、热导率低等特性，因此焊接时高温停留时间较长约为钢的3~4倍，高温热影响区较宽，使焊缝和高温热影响区的β晶粒长大明显，会使焊接接头的塑性下降较多，因而钛焊接时，通常应采用较小的焊接热输入和较快的冷却速度以减少高温停留时间，减少晶粒长大的程度，缩小高温热影响区，减少塑性下降的影响。
(3)焊接区需采用惰性气体保护在高温下和空气中氧的亲和力非常强，在200℃以上的区域必须采用惰性气体保护，以避免氧化。
钛的弹性模量仅为碳钢的一半，在同样的焊接应力下，钛的焊接变形量会比碳钢大1倍。
因此焊接钛时，一般应用垫板及压板压紧工件，以减小焊接变形量。
(5)易产生气孔气孔是钦焊缝中常见的缺陷。
钛焊接中产生的气孔主要是氢气孔，也有CO气体形成的气孔。
钛及钛合金焊接技术
钛及钛合金焊接技术摘要：随着我国社会生产力的快速发展，我国综合实力得到了显著的提高，科学技术也在发展中得到了不断地完善。
先进的焊接技术是能够降低材料的消耗以及减轻结构质量的有效途径。
本文对钛及钛合金焊接技术，钛及钛合金焊接特点进行了分析。
关键词：钛及钛合金；焊接技术；广义来讲，钛及钛合金是以建筑结构材料形式产生的，同时由于钛及钛合金密度小以及抗拉强度相对较高等特点现已倍受青睐。
而在300 摄氏度到 500 摄氏度的高温状态下，钛合金金属材料仍具有足够高的强度，并且钛及钛合金具有优良抗腐蚀性，被多用于船只建造。
随着产业结构的变化和科学技术的发展，先进的焊接结构是降低材料消耗、减轻结构质量的有效途径, 各种焊接技术将有着广阔的应用前景。
1.慨况钛及其合金具有优良的耐蚀性、小的密度、高的比强度及较好的韧性和焊接性，在航空、航天、造船、化工等工业部门中得到广泛应用。
钛属于多晶形材料，基本上决定了钛合金焊接时的行为。
适于钛及其合金的焊接方法有很多，但对焊接方法的分类国内外各有差异，把它分为 3 大类：族系法、一元坐标法和二元坐标法。
而最常用的族系法又分为 3 种：熔化焊接、固相焊接及钎焊。
钨极氩弧焊、等离子弧焊、电子束焊、激光焊等熔化焊接方式在钛及钛合金的焊接中应用广泛，在钛及钛合金的焊接中，钎焊适于焊接受载不大或在常温下工作的接头，对于精密的、微型复杂的及多钎缝的焊件尤其适用。
其他焊接方法如：高频焊、爆炸焊、摩擦焊、扩散焊等随着焊件的具体焊接情况而采用相应地焊接方法。
二、钛及钛合金焊接特点1.钛及钛合金的物理、化学性能。
钛的化学活性强，随着温度的增高，其化学活性也将迅速增大，并在固态下能强烈地吸收各种气体。
例如：将纯钛板加热到300℃时，在钛板表面就会吸附氢气；而加热至400℃时即吸收氧气；600℃吸收氮气。
含有氧、氮、氢等杂质元素的纯钛，焊接接头的强度显著提高，而塑性和韧性急剧下降。
钛的熔化温度高、热容量大、电阻系数大、热导率比铝、铁等金属低，所以钛的焊接熔池具有更高的温度、较大的熔池尺寸，热影响区金属在高温下的停留时间长，因此，易引起焊接接头的过热倾向，使晶粒变得十分粗大，接头的塑性显著降低。
钛及钛合金的焊接工艺
钛及钛合金的焊接工艺一、常用钛及钛合金及其分类钛是一种活性金属，常温下能与氧生成致密的氧化膜而保持高的稳定性和耐腐蚀性。
钛及钛合金的最大优点是比强度大，综合性能优越。
钛合金首先在航空工业中得到应用，钛及钛合金具有良好的耐腐蚀性能；在化工、海水淡化、电站冷凝器等方面成功应用。
钛及钛合金按其退火态的组织分为α钛合金、β钛合金、α＋β钛合金三类，分别用TA、TB和TC表示。
在压力容器制作中，牌号为TA2的工业纯钛使用居多，使用状态一般为退火态。
二、钛及钛合金的焊接性1、间隙元素沾污引起脆化由于钛的活性强，高温下钛与氧、氮、氢反应速度很快。
氧和氮固溶于钛中，使钛晶格畸变，强度硬度增加，塑性韧性降低；而氢含量增加，焊缝金属的冲击韧性急剧降低，塑性下降较少；碳以间隙形式固溶于钛中，使强度提高，塑性下降，作用不如氮、氧显著，但碳量超过溶解度时，易于引起裂纹，因此钛及钛合金焊接时必须进行有效的保护。
2、焊接相变引起的性能变化对于常用的工业纯钛，其组织为α合金，这类合金的焊接性最好。
在用钨极氩弧焊填加同质焊丝或不加焊丝，在保护良好的条件下焊接接头强度可与母材等强度，接头塑性较差。
焊接接头塑性降低的主要原因有：①焊缝为铸造组织，它比轧制状态塑性低；②焊接时由于导热性差、比热小、高温停留时间长、冷却速度慢，易形成粗晶；③若采用加速冷却，又易产生针状α组织，也会使塑性下降。
3、裂纹由于钛及钛合金中杂质很少，因此很少出现热裂纹，只有当焊丝或母材质量有问题时才可能产生热裂纹。
由氢引起的冷裂纹是钛合金焊接时应注意防止的，例如选用氢含量低的焊接材料和母材，注意焊前清理，在可能的条件下，焊后进行真空去氢处理等。
4、气孔气孔是钛及钛合金焊接时最常见的焊接缺陷。
在焊接热输入较大时，气孔一般位于熔合线附近；而焊接热输入较小时，气孔则位于焊缝中部。
气孔主要降低焊接接头的疲劳强度，能使疲劳强度降低一半甚至四分之三。
影响气孔的主要因素是焊丝和坡口表面的清洁度，焊丝表面的润滑剂、打磨时残留在坡口表面的磨粒、薄板剪切时形成的粗糙的端面等等都可能使焊缝产生气孔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应低于99.99%，露点不应高于-40℃，当瓶装氩气的压力 低于0.981MPa时不宜使用。对焊接熔池及焊接接头内外 表面温度高于400
℃的区域均采用氩气保护。(3)焊前准备*应采取有效的措 施避免在焊接过程中出现钢与钛互溶，焊接场地洁净， 避免使用铁制工具。*坡口加工，
管材切割后，采用砂轮机打磨出坡口，坡口角度为单边 30°±2.5°，钝边0.5～1.5mm。加工坡口 不允
高宜为2～4mm，且不超过壁厚的2/3。定位焊的焊缝不 得有裂纹及其它缺陷，定位焊焊缝两端，宜磨成缓坡形。 (6)钛管焊接环境若出现下列
情况之一，而未采取防护措施时应停止焊接：风速≥2m/s； 相对湿度大于90%；下雨下雪；温度低于0℃。(7)焊缝返 修工艺与原焊接工艺相
同。同一部位的返修次数不得多于两次，若需二次返修 时，应制定返修措施。经焊接责任工程师批准后进行， 并应在施工记录中注明。4.焊接检验(
接时间不超过2小时，焊工用手套应洁净，用前须用无水 乙醇(或丙酮)清洗，避免将棉质纤维附于焊件表面。*焊 接施工前，应根据焊接工艺评定编
制焊接作业指导书，焊工应按指定的焊接作业指导书施 焊。*(4)焊接工艺参数(见表2)*焊接时选择的工艺参数在 保证焊缝成形良好的情况下，
选用小线能量焊接，层间温度不得高于200℃，防止高温 时间过长晶粒长大。*焊接作业均应在氩气保护下进行： 采用焊炬喷嘴保护熔池，焊炬拖罩
1.焊接性分析(1)间隙元素沾污引起脆化钛在高温下有很 强的化学活泼性。钛在300℃以上快速吸氢，600℃以上 快速吸氧，700℃以上快
速吸氮。所以钛在焊接过程及焊后冷却过程中若得不到 有效保护，必然引起塑性下降，脆性增加。一般钛材中 碳的质量分数控制在0.1%以下。碳超
过其溶解度时生成硬而脆的TiC，呈网状分布，容易引起 裂纹。(2)热裂纹由于钛及钛合金杂质含量少，故不易产 生热裂纹，但如果焊丝质量不合
备出处，谢谢。
超声波焊接机
ty72htvv
保护热态焊缝及近缝区的外表面，管内充氩保护焊缝及 近缝区的内表面，具体措施：直径较大的管子焊接时， 管内工作人员戴上防毒面具，手持保护罩
对焊接熔池背面进行保护；直径较小的管子或固定口焊 接时，在管子内表面距离坡口150～300mm(根据可操作 性取较大值)处采用可溶纸密封
，再塞入一团可溶纸防止管内气压过大将密封可溶纸破 坏，然后充入氩气将管内空气排净。焊接前必须充分预 充氩气，焊后应延时充氩，以使高温区充
1)焊工应对焊好的焊道表面进行清理，要求外观良好。宽 度以每边盖过坡口边缘2mm为宜，角焊缝的焊脚高度符 合设计规定，外形平稳过渡。表面
质量应符合下列要求：不允许有咬边、裂纹、未熔合、 气孔、夹渣、飞溅存在；焊缝余高：当壁厚小于5mm时， 为0～1.5mm；当壁厚大于5m
m时，为1～2mm；c焊缝表面错边量不应大于壁厚的10%， 且不大于1mm。(2)底层焊道均应进行渗透检验，检测方 法按《压力容器无损检
测》JB4730执行，以无裂纹和其他任何表面缺陷为合格。 (3)对每道焊缝表面进行色泽检查，其颜色的变化就是表 面氧化膜在不同温度下的颜
色变化，它们的力学性能也不相同。合格标准见表3。注： 区别低温氧化和高温氧化的方法宜采用酸洗法。经酸洗 能除去紫色、蓝色者为低温氧化，除
不掉者为高温氧化，酸洗技术条件见表4。注：酸洗后立 即用清水冲洗干净、晾干。(4)RT检验所有焊道100%RT探 伤，检测方法按《承压设
分冷却，防止表面氧化。3.焊接操作注意事项(1)施焊时， 焊丝与焊件间夹角尽量保持最小，基本上不作横向拨动， 当需要摆动时，频率要低，幅
度不要太快，而且送丝要平稳。焊接过程中填充焊丝应 始终保持在氩气的保护之下。熄弧后焊丝不得立即暴露 在大气中，应在焊缝脱离保护时取出。焊
丝如被污染、氧化变色时，污染部分应予以切除。(2)不 得在焊件表面引弧或试验电弧；焊接中应确保起弧与收 弧的质量；收弧时应将弧坑填满，多
层焊的层间接头应相互错开。(3)除有特殊要求外，每条 焊缝应一次连续焊完，如因故被迫中断，再焊时必须进 行检查，确认无裂纹后方可继续施焊
。(4)如果焊接作业时不慎出现夹钨时，应停止焊接作业， 用磨光机清除钨点，钨级端部重新打磨，达到要求后方 可重新进行焊接作业，要求与开始
焊接作业相同。(5)为了减少焊接变形，焊前在接头坡口 间进行定位焊，定位焊应与正式的焊接工艺相同，定位 焊的焊缝长度宜为10～15mm，
染所致。2.焊接工艺(1)焊接方法焊接方法采用GTAW，采 用直流正接，使用带有高频引弧和衰减熄弧装置的焊机。 (2)焊接材料焊丝的选用
应使在正常焊接工艺下的焊缝在焊后状态的抗拉强度不 低于母材退火状态的标准抗拉强度下限值，焊缝焊后状 态的塑性和耐蚀性能不低于退火状态下的
母材或与母材相当，焊接性能良好，能满足制造和使用 的要求。选择的焊丝为ERTi-2，其化学成份见表1。保护 气体的选用：焊接用氩气纯度不
格，特别是焊丝存在裂纹、夹层等缺陷，存在大量杂质 时，则可能引起焊接热裂纹。(3)热影响区可能出现延迟 裂纹焊接时由于熔池和低温区母材中
的氢向热影响区扩散，引起热影响区氢的聚集，在不利 的应力条件下会引起裂纹。(4)气孔气孔是焊接钛及钛合 金时最常见的缺陷。一般有两类，焊
缝中部气孔和熔合线气孔。在焊接线能量较大时气孔一 般位于熔合线附近。焊缝气孔的形成原因主要在于焊接 区，特别是由于对接端面被水分、油脂污
许使母材产生过热变色。*坡口及焊丝清理，坡口及其两 侧各25mm以内的内外表面进行清理，清理程序如下：磨 光机打磨—砂纸轮抛光—丙酮清洗
。焊丝也用沾丙酮的海绵擦拭干净，并仔细的检查母材 坡口附近和焊丝有无裂纹和夹层，如有，清除后再焊接 作业。清洗后不能直接进行焊接作业，待
坡口端面晾干后方可以作业。如不能及时焊接，应用自 粘胶带及塑料(9115,-130.00,-1.41%)布对坡口予以保护。 清理时间到焊
