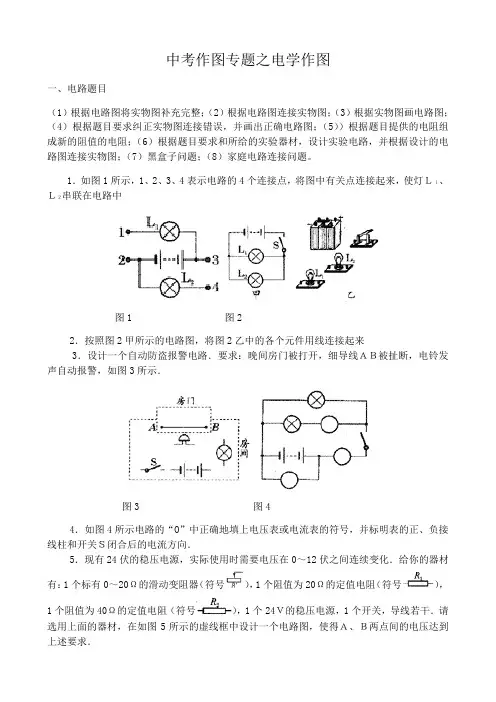

中考作图专题之电学作图一、电路题目（1）根据电路图将实物图补充完整；（2）根据电路图连接实物图；（3）根据实物图画电路图；（4）根据题目要求纠正实物图连接错误，并画出正确电路图；（5））根据题目提供的电阻组成新的阻值的电阻；（6）根据题目要求和所给的实验器材，设计实验电路，并根据设计的电路图连接实物图；（7）黑盒子问题；（8）家庭电路连接问题。
、1．如图1所示，1、2、3、4表示电路的4个连接点，将图中有关点连接起来，使灯Ｌ１Ｌ串联在电路中２图1 图22．按照图2甲所示的电路图，将图2乙中的各个元件用线连接起来3．设计一个自动防盗报警电路．要求：晚间房门被打开，细导线ＡＢ被扯断，电铃发声自动报警，如图3所示．图3 图44．如图4所示电路的“O”中正确地填上电压表或电流表的符号，并标明表的正、负接线柱和开关Ｓ闭合后的电流方向．5．现有24伏的稳压电源，实际使用时需要电压在0～12伏之间连续变化．给你的器材有：1个标有0～20Ω的滑动变阻器（符号），1个阻值为20Ω的定值电阻（符号），1个阻值为40Ω的定值电阻（符号），1个24Ｖ的稳压电源，1个开关，导线若干．请选用上面的器材，在如图5所示的虚线框中设计一个电路图，使得Ａ、Ｂ两点间的电压达到上述要求．图56．画线将图6中的元件连接起来，要求灯Ｌ１与灯Ｌ２串联，电压表Ｖ１测量灯Ｌ１两端的电压，电压表Ｖ２测量灯Ｌ１与灯Ｌ２串联后的总电压，画线时导线不能交叉．图67．如图7所示，图中有电源线一对，拉线开关一个，螺口灯泡一个，插座一个．现要求开关控制电灯，灯与插座并联．请按要求将各元件连入电路，要符合安全用电的原则，又能够正常照明，连线不交叉图7 图88．如图8所示中给出了几种元件，在图上用连线表示导线，把电路元件连接起来，要求：（1）灯Ｌ１与灯Ｌ２并联；（2）滑动变阻器控制通过灯Ｌ２的电流大小．9．如图9所示，请将Ｍ、Ｎ与变阻器的接线柱连接，要求变阻器的滑动片Ｐ向左移动时灯Ｌ变暗．图910．如图10所示的电学黑箱中有三个阻值都是10欧的电阻，它们分别与盒外的四个接线柱Ａ、Ｂ、Ｃ、Ｄ相连，测量任意两个接线柱的电阻值，发现其中有三次测量结果均为10欧，另三次测量结果均为20欧．请在黑箱中画出三个电阻的连接图．图10 图1111．如图11所示的方框中是电热锅的发热装置（未画出）．它是由4段阻值相同的电热丝组成，这个发热装置的电路与方框外的电路相连接，当开关Ｓ到Ａ点时为低温，接到Ｂ点时为高温（电源电压不变），且在相同时间内，高温时产生的热量是低温时产生热量的4倍，试在方框内画出它的电路图．12．已知某电饭锅发热盘电阻Ｒ１＝60欧，保温电阻Ｒ２＝400欧．如果在图105中的框外将Ａ、Ｂ接220伏电压上，当开关Ｓ闭合时只有Ｒ１工作（煮饭）；当开关Ｓ断开时保温，Ｒ１与Ｒ２都工作．试在框内画出Ｒ１与Ｒ２的电路连接图．图12 图1313．如图13所示方框中有三个完全相同的电阻，将其接到电源电压保持不变的电路中．当开关Ｓ掷于Ａ点时，电流表的示数为Ｉ１；当开关Ｓ掷于Ｂ点时，电流表的示数为Ｉ２，且Ｉ１＝2Ｉ２．请在方框内画出它的电路图．14．在设计某仪器的电路时需要一只阻值为2欧、允许电流为400毫安的电阻Ｒ，现实验室有两种规格的电阻各10只；一种是“6Ω0．24Ｗ”，可以用Ｒ１表示；另一种是“3Ω0．12Ｗ”，可以用Ｒ２表示．请你用以上规格的最少个数电阻连接起来（但要满足要求）且接在Ａ、Ｂ接线柱上（如图14所示），以代替电阻Ｒ，只需画出电路图（图中用Ｒ１或Ｒ２代表规格）图1415．如图15所示，用伏安法测量阻值约为6欧的电阻器的电阻：图15（1）在虚线框内画出实验电路图；（2）对照电路图，用笔画线将图中各电路元件连接好；（3）在连接实物图时，开关应处于_________状态，滑片应_________ 端；16.请将如图16的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
中考物理真题分类训练——电学作图专题
中考物理真题分类训练——电学作图专题1.（2020泰安，21）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。
N电源2.（2020黔西南，17）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。
在图中标出电源的“+”“-”极、螺线管的N极，并标出螺线管外磁感线的方向。
3.（2020南充，24）请画出用开关控制灯泡的电路。
4.（2020遂宁，16）根据安全用电原则将图中的灯泡和开关连入照明电路。
5.(2020乐山，36)如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
6.（2020抚顺，23）如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N极。
请在图中标出：(1)通电螺线管左端的磁极（用“N”或“S”表示）；(2)磁感线的方向；(3)电源右端的极性（用“+”或“-”表示）。
7.（2020毕节，16）将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。
画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。
8.（2020内江，21）在条形磁铁旁边放一小磁针，小磁针静止时的指向如图所示，请你根据小磁针的指向，标出条形磁铁的N、S极；并用箭头标出a点的磁感线方向。
9.（2020青岛，23）教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
10.（2020青岛，25）小明在课堂上给同学们展示了一个装置如图所示的实验。
请完成下列问题：(1)闭合开关后，标出通电螺线管的N、S极及磁感线的方向（）；(2)闭合开关后，螺线管右侧的小磁针将______（选填序号）①顺时针旋转90°②逆时针旋转90°③顺时针旋转180°④逆时针旋转180°(3)要增强此螺线管的磁性，可采用______方法（写出一条即可）。
2020中考物理专题——家庭电路(A4)
LS1A 1A L 12020中考物理专题——家庭电路一、选择题1．(浙江湖州)学习了电路后，小明设计了四个体重计原理图。
你认为可行的是（ ）A.a 、c B.b 、c C.b 、d D.d 、e2．（浙江温州，第6题）下列仪器为电流表的是 ( )3．（浙江温州，第19题）如图所示的电蚊拍，具有灭蚊和照明等功能。
当开关S l 闭合、S 2断开时，只有灭蚊网通电起到灭蚊作用；当开关S l 和S 2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。
下列电路设计符合这种要求的是 ( )4．（湖南株洲，第17题）为了安全，汽车行驶时驾驶员必须系好安全带。
当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。
符合上述要求的电路图是（ ）5．(贵州铜仁，第11题) 关于串、并联电路，下列说法正确的是（ ） A ．串联电路电流处处相等B ．串联电路总电阻的倒数等于各电阻倒数之和C ．并联电路各支路电流总相等D ．并联电路的总电阻等于各支路电阻之和6．江苏连云港，第3题)在图示电路中，电源电压保持不变。
闭合开关S 后，开关S 1由断开到闭合，下列说法正确的是( )A ．电流表A 1示数变大，电流表A 示数也变大B ．电流表A 1示数变小，电流表A 示数也变小C ．电流表A 1示数不变，电流表A 示数变大D ．电流表A 1示数不变，电流表A 示数变小7．(江苏苏州)下列常见的物体通常情况下都属于绝缘体的一组是（ ）Ａ．汽油和盐水 Ｂ．黄铜和石墨Ｃ．人体和大地 Ｄ．塑料和陶瓷 8．(江苏泰州，第29题)电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开 门灯亮、关九灯灭）．在如图2所示的电路图中，符合上述特点的是（ ）9．（山东泰安，第17题）在如图所示的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转。
经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ）A.灯泡L 2短路B.灯泡L 2断路C.灯泡L 1断路D.两个灯泡都断路 10．（四川成都，A 卷第3题）下列说法正确的是 （ ）A. 任何固体都具有良好的导电性B. 不容易导电的物体叫做绝缘体C. 常用的电热水器都用到了超导材料D. 铜、铁、铝都可以被磁化11．(四川广安，卷I第8题)在如图4甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A．1.2A，0.22A B.0.98 A,0.22 A C.0.96 A，0.24 A D.0.24 A,1.2 A12．(四川眉山，第8题)对如图所示电路的分析，错误的是( )A.当断开S l、S2，闭合S3时，R1与R2为串联B.当断开S3，闭合S1、S2时，R1与R2为并联C.当断开S1，闭合S2、S3时，R1与R2为串联D.只要同时闭合S l、S3，就会出现短路现象二、填空题13．（福建福州，第15题）将与羊毛衫摩擦过的气球靠近头发，会看到如图9所示的惊奇现象。
2019-2020届初三家庭电路连接作图题专题练习(包含答案解析)

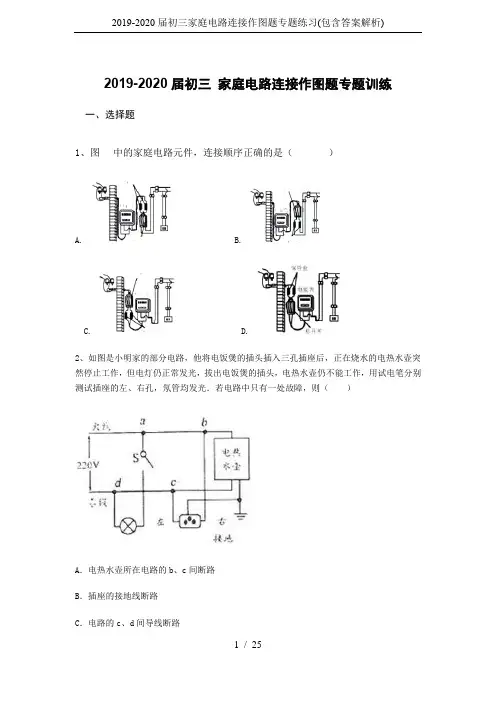

2019-2020届初三家庭电路连接作图题专题训练一、选择题1、图中的家庭电路元件，连接顺序正确的是（）A. B.C. D.2、如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路3、小明家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）（）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试右面的孔时测电笔才发光D．只有测试左面的孔时测电笔才发光4、某家庭电路的组成如图所示，下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在零线与灯泡之间C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须使用三孔插座，以确保安全5、无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（）A．手机 B．手电筒 C．电视机 D．电视机遥控器二、作图题6、请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。
7、请把下图中的电路元件接入照明电路中,且符合安全用电原则。
(要求保险丝与三孔插座相连)8、请连接下图家庭电路元件，要求：开关控制电灯后接入，三孔插座单独接入，9、请用笔画线代替导线，将图 8 中的元件接入家庭电路中.要求：（ 1）同时闭合声控开关和光控开关电灯才能亮；（ 2）三孔插座单独接入电路。
10、请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
初中物理作图专题——家庭电路、电与磁作图
2．小明同学设计了一个电动按摩棒，其结 构示意图如图22所示，ABO可以看作是一个 杠杆，O为支点，B处有一个条形磁体，A为 按摩槌头。当电磁铁输入方向改变的交流电
时，条形磁体会受到引力或斥力，带动按摩 槌头A振动。某一时刻，电磁铁与条形磁体 间的磁感线如图所示，请画出此时：
(1)磁感线方向并标出电磁铁上端的磁极； (2)螺线管中的电流方向； (3)条形磁体所受磁力的示意图。
谢谢
(5) (2020无锡)为判断如图17所示的家庭 电路中白炽灯L1是否短路，将火线上的熔丝 断开，用另一只完好的白炽灯L2作为“校验 灯”接入电路。然后闭合总开关，再闭合开 关S，即可根据L2的亮暗做出判断。请在图 中补画一根导线，将L2正确接入电路。
二、电磁学作图
1．中考作图要求 (1)判断磁场中磁感线的方向，小磁针N极 的方向；会画常见的几种磁体产生的磁场 的磁感线； (2)判断通电螺线管电流方向； (3)判断通电螺线管磁极； (4)画出通电螺线管中线圈绕法。
(1)(2020自贡)生活中有一种插线板，在使用 中发现：插线板上的指示灯在开关断开时不 发光，插孔不能提供工作电压；而在开关闭 合时指示灯发光，插孔可以提供工作电压； 如果指示灯损坏，开关闭合时插孔也能提供 工作电压。
根据上述现象，请在图13中画出开关、指 示灯、电阻和插孔的连接方式，并与电源 线接通。
(3)保险丝只能接在火线上，不能接在零 线上。这样，当保险丝熔断时，用电器和 火线脱离，人接触到不工作的用电器时就 没有触电的危险。 (4)两孔插座应按照“左零右火”的规定接 入，三孔插座按照“左零右火上接地”的 规定接入。 (5)连接时注意交叉相连处应加“点”，以 区分交叉处是否相互连接。
3．作图练习
(2)(2020桂阳)如图6所示，闭合开关S后小 磁针沿顺时针方向偏转90°后静止，请在 图中括号内标出电源的“＋”“－”极，并标 出通过通电螺线管外A点的磁感线的方向。
中考物理作图题精练精解作图题7家庭简单电路安装图作图含解析
作图题7 家庭简单电路安装图作图一．真题精练1.（2020年西藏中考真题）请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。
【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】电灯的开关要接在火线和灯泡之间，插座的三孔要按照“左零右火上接地”的原则，如下图所示：【分析】家庭电路连接时，开关接在火线上，灯泡连接时火线接在灯泡顶端；三孔插座要左零右火上接地。
2.（2020年陕西中考真题）如图，将灯泡及开关正确连入家庭电路。
【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】灯泡应该接在零线和火线之间，且开关必须接火线，图形连接如下【分析】灯泡连接在家庭电路中，开关接在火线上。
3.（2020年广元中考真题）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。
【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如图所示：【分析】家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全。
4.（2020年苏州中考真题）如图，请把节能灯正确接人到家庭电路中。
【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如图所示：。
【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。
5.（2020年甘肃中考真题）一间教室要安装2盏“220 V60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．【答案】解:如图所示 :【考点】家庭电路的连接【解析】【解答】教室的电灯是并联的，要求开关S控制两盏灯，则开关S安装在两盏灯并联电路的干路上，且开关要安装在火线上，插座要求左孔接零线，右空接火线，作图如下：【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。
九年级物理《家庭电路》作图题专练
九年级物理《家庭电路》作图题专练（各版本均适用，后附答案）1、用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。
2、请用笔画线代替导线在下图中连接家庭电路。
要求：开关控制灯泡，三孔插座直接接入电路。
3、图甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.4、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
5、高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。
青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。
其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻很小，可忽略不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。
请在虚线框内画出符合实际的电路图。
6、请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。
7、如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。
8、小明对卫生间内的换气扇和照明灯的电路进行了如下改造；控制它们工作的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作，如图的虚线框内已画出了所连接的电源，请你接着完成这部分电路的电路图(换气扇用电动机符号表示)9、如图是已经正确连接好的家庭电路中的一部分，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。
请根据所学知识，用笔画线将剩余的部分补充完整。
10、如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。
开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。
2020年中考物理电学必考考点 专练03 作图题(解析版)
专练03 作图题一、根据实物图画出电路图1．根据图所示的实物图，请在方框内画出其电路图。
【答案】见解析【解析】由图可知，电流从电源的正极出发后开始分支，一支经灯泡L2、电流表；另一支经灯泡L1，然后共同经开关S回负极，即两灯并联，电流表测L2的电流，开关在干路上，如图所示：2．根据实物图（如图），在方框内画出相应的电路图。
【答案】见解析【解析】由实物图可知：从电源的正极开始，流出的电流，依次经滑动变阻器、灯泡、电流表、开关后流回电源的负极，电压表并联在灯泡和滑动变阻器的两端，如下图：3．根据实物图，在右侧框中画出它的电路图。
【答案】见解析【解析】由实物电路图知：两个灯泡并联，开关S1控制整个电路，开关S2控制灯泡L2，电压表并联在灯泡两端即可，如下如图所示：4．请将示意图的电路图画在方框内（标上相应的字段，符号及正负级，数字不用标）【答案】见解析【解析】由实物图知，滑动变阻器、灯泡、电流表串联在电路中，开关控制整个电路，电压表并联在灯泡两端，由此画出电路图如图所示：二、实物图连接5．根据要求，实物图连接：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。
【答案】见解析【解析】灯泡L1与L2并联，开关S1控制L1，开关S2控制L1、L2，根据连接实物图，如图所示。
6．某实验小组的同学用图所示的器材测量小灯泡的电功率。
已知待测小灯泡的额定电压为2.5V，额定功率估计在0.8W左右。
请在图中用笔画线代替导线完成实物电路的连接。
（要求：滑片P向右移动时，小灯泡变亮；导线不得交叉）【答案】见解析【解析】小灯泡的额定电压为2.5V，电压表选用0﹣3V量程与灯并联，额定功率估计在0.8W左右，根据P＝UI可得，灯的额定电流约为：I＝＝＝0.32A；电流表选用0﹣0.6A量程串联在电路中，滑片P向右移动时，小灯泡变亮，即电流变大，电阻变小，故变阻器的右下接线柱连入电路中，如图所示：7．在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。
