1、低压电网：1kV及以下高压电网：3kV~330kV2、矿山常用控制电器有：控制器、主令电器、继电器、接触器等。
3、矿井三大保护：漏电、过流、接地。
熔体的额定电流小于熔断器的额定电流。
4、系统或网络结构的基本方式：放射式干线式环状式5、煤矿电费的组成包括：基本电费流动电费力率调整电费6、移动变电站具有什么电气闭锁？风电瓦斯闭锁功能7、电力负荷的分级依据是：供电可靠性要求8、煤矿井下向固定电气设备供电一般采用：铠装电缆9、采煤机的工作极限：开停采煤机、停运输机10、煤矿井下常用的动力电缆有：铠装电缆橡套电缆11、矿上最关心的是煤尘浓度30~2000g/m3和瓦斯浓度5%—16%浓度12、沿零线把一点或多点再次接地，成为重复接地。
13、变压器低压侧电压低了，那么档位上升。
14、深井供电设备：主要用于深井，井下设置中央变电所，中性点不接地深井：400m 浅井：100-200m 平硐：100m 15、变电所主接线分为：单母线、桥式、双母线、线路－变压器式16、漏电过程：电缆的绝缘电阻从无穷大降低到零的过程。
17、工作面配电点：接受由采区变电所和移动变电站送来的低压电能，通过控制开关、磁力启动器，用软电缆向回采或掘进工作面的机电设备供电场所18、移动变电站：隔爆高牙负荷开关箱、隔爆干式变压器和隔爆低压馈电开关箱组成。
19、移动变电站作用？移动变电站可以随着采煤工作面的推进而移动，采用能够移动的变压器（变电站）就可以缩短变电站和机采工作面动力设备的距离，减少传输损失，并能适当加长工作面的走向长度。
20、接触器是一种用于频繁地接通或断开交、直流主电路、大容量控制电路等大电流电路的自动切换电器。
在控制电路中，它起着接通或切断电动机主电路的作用。
21、继电器是一种灵敏的小型自动控制电器。
继电器起到保护电动机主电路的作用。
22、屏蔽作用？由于屏蔽电缆各屏蔽层都接地，因此当任一主芯线绝缘损坏时，首先通过屏蔽层直接接地造成接地故障。
矿山电工学1
1~1 概述
一、基本概念：
1、矿山供电——矿山所需电能的供应和分 配问题。
(任务?为什么要用电能作为主要力？）
2、电力系统——电能由各种形式的发电厂 产生，经过输送、变换和分配，到达分散 的电能用户，这些生产——变换——传 输——分配——消费的环节,组成的一个有 机整体，叫做电力系统(如图1-1所示)。
1~1 概述
三、电∽力∽负荷∽及∽对∽供电∽的∽要∽求：∽ ∽ ∽ ∽
1、电力负荷： 是指设备或线路正常运行时消耗和损耗的功率之和。 2、电力负荷的分级： ⑴ 一级负荷：当中断供电时，将造成人身伤亡者， 或在政治、经济上造成重大损失者，为一级负荷。 ⑵ 二级负荷：当中断供电时，将在政治、经济上造 成较大损失者，为二级负荷。 ⑶ 三级负荷：除一、二级负荷外，均为三级负荷。 3、对电力负荷的供电要求： ⑴ 一级：双电源双回路； ⑵ 二级：双回路或专用线； ⑶ 三级：无要求。
(电网电压的分类P3-4)
6、 一次系统和二次系统：把发电、输电、变电和配电 等环节，称作一次系统；把保护、测量、显示和调度 （控制）等环节，称作二次系统。
7、主要电气设备图符：表1-1 P3
1~1 概述
二、电力系统的额定电压：
1、用电设备额定电压：能使用电设备正常运行并获得 最佳经济效果的电压。
所谓基本路径是指电能从发电机到电动机(用户)所经 过的最少环节和最少设备。
二、供电系统结线方式:
1、供电系统结线：
指由各种电气设备及其联结线根据一定的方法所构 成的供电线路，其功能是汇集和分配电能。
2、母线：
又称汇流排，实质上是电源线路或变压器与多个用 户馈出线的连接处，是电路中的一个节点，起集中和 分配电能作用，是解决一个电源与多个负荷之间供电 矛盾的好办法。
矿山电工学复习知识点资料
矿山电工学复习资料第一章矿山供电系统与设备1.电力负荷分级与对供电的要求：（1）安全性；〔2〕可靠性；〔3〕良好质量；〔4〕技术经济合理2.电力负荷分级：（1）一级负荷：凡因突然中断供电,将造成生命危害；导致重大设备破坏且难以修复；打乱复杂的生产过程并使大量产品报废,给国名经济造成重大损失者,均属一级负荷.采用两个独立电源的双回路供电〔煤矿：通风、排水、提升〕.（2）二级负荷：凡因突然中断供电,将造成大量减产,产生大量废品,大量原材料报废,使工业企业内部交通停顿的,均属二级负荷.采用双回路供电〔煤矿：井底车场整流设备、采区变电所、井筒防冻设备〕.（3）三级负荷：其他属三级负荷.采用单一回路供电.3.保证电能的良好质量：主要是指应将供电系统中交流电的电压幅值和频率保持在一定允许变动范围内,并使其波形畸变在允许的范围之内.4.系统或网络结构的基本方式：放射式、干线式、环状式.5.桥式结构：内桥式、外桥式、全桥式.请大家参照书本P13图 1-7.内、外桥的特点：外桥导变压器,内桥导线路.6. 供电系统：〔1〕深井供电系统特征：高压电能用电缆送到井下,并直接送到采区.供电模式：地面变电所——井下中央变电所——采区变电所——移动变电站（2）井下供电系统特征：采区用电是直从地面向井下钻眼提供的.供电模式：哪里用电大,哪里就用高压变电所.（3）平硐开采供电系统第二章安全用电与保护1.煤矿井下最重要的电气保护：漏电保护、保护接地、过流保护.2.矿井瓦斯爆炸条件：（1）瓦斯浓度达到5%～16%；〔2〕温度达到650℃～750℃的点火源.井下瓦斯、煤尘最下点燃能量：0.28 mJ3.矿用防爆电气设备的类型：（1）矿用增安型电气设备〔Exe I〕；〔2〕矿用隔爆型电气设备〔Exd I〕；〔3〕防爆油浸型电气设备〔Exo I〕；〔4〕本质安全型电气设备〔Exib I〕；〔3〕防爆正压型电气设备〔Exp I〕；〔3〕防爆特殊型电气设备〔Exs I〕；Exd I:指具有隔爆外壳的矿用电气设备.隔爆外壳是利用间隙防爆原理设计制造的.隔爆外壳必须具有耐爆性和隔爆性.耐爆性：亦称爆炸稳定性,即外壳有足够的机械强度.隔爆性能主要靠〔隔爆三要素〕隔爆面长度、间隙厚度和隔爆面光洁度来保证.Exib I：在规定的实验条件下,正常工作或规定的故障条件下,所产生的电火花和热效应,均不能点燃规定的爆炸性混合物的电路,叫本质安全电路,全部电路为本质安全电路的电气设备,叫本质安全型电气设备.4.标准值（1）人体电阻：1000欧；〔2〕安全电流：30mA；〔3〕允许按秒值：30mA·s5.计算：井下低压电网的人身触电电流I ma的计算〔第一次课堂作业的第一题〕.书本P95.〔请大家务必参照书本,仔细琢磨,记住公式！〕6.漏电保护原理：（1）附加电源直流检测式漏电保护〔书本P110：计算动作电阻值R se,第一次课堂作业的第二题〕（2）利用三个整流管的漏电保护；〔3〕零序电压漏电保护；〔4〕零序电流式漏电保〔5〕零序功率方向式漏电保护；〔6〕旁路接地式漏电保护7. 实验题JY82型矿用隔爆型检漏继电器.请大家参照书本P117图2-18.弄懂发生漏电故障直流检测回路与防止发生人身触电原理.8.保护接地：就是用导体把电气设备中所有正常不带电,当绝缘损坏时可能带电的外露金属部分,和埋在地下的接地极连接起来.它是预防人身触电的一项重要措施.9. 电气上的"地"：在20m以外的土壤中几乎没有电压降,因而认为该处的电位为零,这就是通常所说的电气上的"地".10. 对地电压：接地回路中任何一点对电气上的"地"的电位差,称为对地电压.11. 跨步电压Vss:当人的两脚站在这种带有不同电位的地面上时,两脚间的电位差叫做跨步电压Vss.计算时一般取步距0.8m,即取0.8m间的电位差为跨步电压.12. 井下保护接地一定要构成系统.要求从任意一个局部接地装置处所测得的接地系统总接地电阻不得超过20欧.每个移动式电气设备与接地系统或局部接地极之间接地芯线的电阻不得超过1欧.13. 短路计算的目的：〔1〕计算最大三相短路电流的目的在于检验电气设备的分断能力与动稳定和热稳定〔开关设备的出口处〕.〔2〕计算最小两相短路电流用于检验〔开关设备〕短路保护的灵敏度〔短路点应该选在被保护线路的最远端〕.14. 计算：高压电网短路电流参数的计算.书本P141.〔第二次课堂作业〕.15. 什么叫动稳定？供电系统中的电气设备和载流导体,当电流流过时相互间存在作用力,即一相电流所产生的磁场对其他相电流的作用力,称为电动力.正常时因负载电流不大,所以电动力很小.当系统某处发生短路时,特别是流过冲击电流的瞬间,产生的电动力最大,可能导致导体永久变形或设备破坏.所以,要求电气设备和载流导线必须具有足够的承受短路电动力的能力,即动稳定性.16. 什么叫热稳定？如果导体与设备在短路的最高温度不超过设计规程的允许温度〔120℃～400℃〕,则认为该导体与设备对短路电流是热稳定的.17. 假想时间t ph:是指在此时间内短路稳态电流Iss所产生的热量等于短路全电流is在实际短路时间st内所产生的热量.18. 对过流保护的要求：〔1〕动作迅速；〔2〕动作有选择性；〔3〕可靠性；〔4〕动作灵敏.19. 熔断器：额定电流：熔断器的额定电流与熔体的额定电流是有区别的.（1）熔断器的额定电流是铭牌上规定的长时间通过熔断器的最大电流.（2）熔体的额定电流是指允许长时间通过而熔体不熔断的最大电流.额定电压：反映的是灭弧能力,而不是绝缘问题.较低电压的熔断器不能用于较高电压回路,因为灭弧能力不够；较高电压的熔断器也不能用于较低电压回路,因为灭弧能力过大,使电流变化率过大而产生过电压.极限分断能力：是指它最大能力切断多大的短路电流,也就是灭弧能力.20. 对煤矿井下电网的过流保护,有几点要求：〔1〕确保可靠性和快速性,兼顾选择性.〔2〕各级保护应有一级后备保护.〔3〕采用熔断器保护时,熔体必须与保护的电缆截面相配合.。

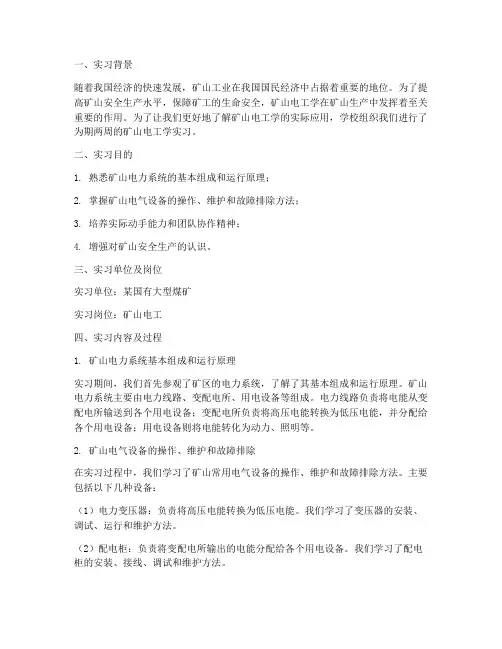

矿山电工学实习报告
