矿山电工学试卷及答案(矿大)
煤矿电工 试题及答案
煤矿电工试题及答案【煤矿电工试题及答案】一、选择题1. 下列哪项不是煤矿电工安全操作的基本要求？A. 严格执行操作规程和操作程序B. 掌握相关设备的使用方法和维护知识C. 熟悉安全监测设备的操作和维护D. 忽视电气设备的巡视和检修答案：D2. 煤矿电工应具备的技能包括哪些方面？A. 电气设备维护和操作B. 现场安全监测和报警处理C. 事故应急救援D. 以上都是答案：D3. 在煤矿电工工作中，着火时应该采取的措施是？A. 迅速关闭电源B. 使用灭火器材扑灭火源C. 拨打紧急电话报警D. 疏散人员并尽快撤离现场答案：A4. 以下哪种情况不属于煤矿电工的违章操作？A. 擅自操作电气设备B. 确认设备运行正常后进行维修C. 未进行必要的安全措施D. 无视电器设备的试验与维护答案：B5. 煤矿电工在操作电器设备时应注意哪些事项？A. 低温、干燥环境下操作B. 遵循工作票制度C. 维修前需对设备进行电气试验D. 随意更换电源线或插销答案：B二、判断题判断下列说法的正误，正确的填“√”，错误的填“×”。
1. 煤矿电工在工作中发现安全隐患时应立即上报，不得隐瞒或自行处理。
答案：√2. 煤矿电工在操作电气设备时，可以无视相关的操作规程和程序。
答案：×3. 煤矿电工在维修电器设备前，不必进行必要的电气试验。
答案：×4. 煤矿电工应该经常对电气设备进行巡视和检修，及时发现故障并进行处理。
答案：√5. 煤矿电工可以随意更换电器设备的电源线或插销。
答案：×三、问答题1. 你认为作为一名煤矿电工，应该具备哪些基本素质和能力？答案：作为一名煤矿电工，应该具备以下基本素质和能力：- 掌握电气设备的使用方法和维护知识；- 熟悉安全监测设备的操作和维护；- 严格执行操作规程和操作程序；- 具备事故应急救援的能力；- 具备良好的沟通协调能力和团队合作精神。
2. 请列举在煤矿电工工作中可能遇到的几种安全事故，并说明应对措施。

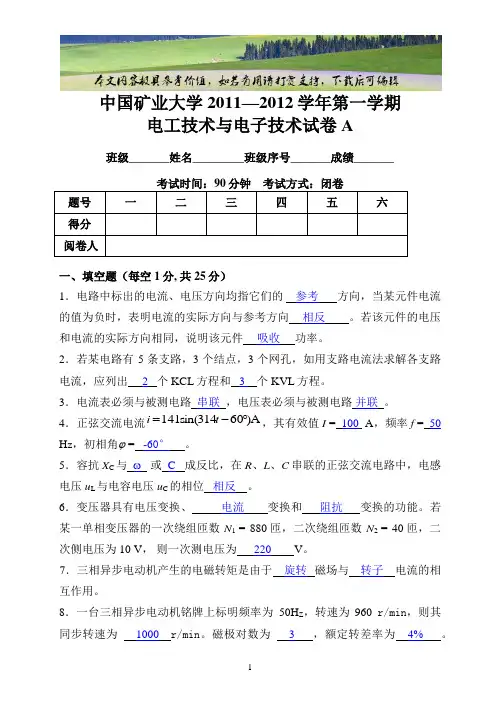

中国矿业大学-电工技术试卷答案(可编辑修改word版)
中国矿业大学2011—2012学年第一学期电工技术与电子技术试卷A班级_______姓名_________班级序号_______成绩_______一、填空题（每空1分, 共25分）1．电路中标出的电流、电压方向均指它们的 参考 方向，当某元件电流的值为负时，表明电流的实际方向与参考方向 相反 。
若该元件的电压和电流的实际方向相同，说明该元件 吸收 功率。
2．若某电路有5条支路，3个结点，3个网孔，如用支路电流法求解各支路电流，应列出 2 个KCL 方程和 3 个KVL 方程。
3．电流表必须与被测电路 串联 ，电压表必须与被测电路 并联 。
4．正弦交流电流，其有效值I = 100 A ，频率f = 50 Hz ，初相角ϕ = -60° 。
5．容抗X C 与 ω 或 C 成反比，在R 、L 、C 串联的正弦交流电路中，电感电压u L 与电容电压u C 的相位 相反 。
6．变压器具有电压变换、 电流 变换和 阻抗 变换的功能。
若某一单相变压器的一次绕组匝数N 1 = 880匝，二次绕组匝数N 2 = 40匝，二次侧电压为10 V ， 则一次测电压为 220 V 。
7．三相异步电动机产生的电磁转矩是由于 旋转 磁场与 转子 电流的相互作用。
8．一台三相异步电动机铭牌上标明频率为50H Z ，转速为 960 r/min ，则其同步转速为 1000 r/min 。
磁极对数为 3 ，额定转差率为 4% 。
A )60 143sin( 141︒-=t i9．三相异步电动机常用的调速方法有改变 电源频率 调速、改变 磁极对数 调速和改变转差率调速。
10．将电气设备的金属外壳接地的保护方式称为 接地保护 ，而将电气设备的外壳与系统的零线相接，称为 接零保护 。
二、分析题：（每题6分, 共30分）1. 下图电路中，已知：I S1＝2A ，I S2＝1A ，I S3＝3A ，计算电流I 。
2．指出下图电路中有几个结点，几条支路，几个网孔。
矿山电工学复习题(含答案)
《矿山电工学》复习题答案第一篇1.电路一般由（电源）、（负载）、开关、导线四部分组成。
2.电路有（闭路）、（断路）、（短路）三种状态。
3.交流电压表及万用表测量交流电压时测得的数值是(有效值)。
4.我国工频交流电的频率是（80HZ ），周期是（0.02S ）。
5.已知某正弦交流电解析式为i=14.14sin（100πt+300）A，则电流的最大值是（14.14）A，有效值是（10）A，频率是（50）Hz，初相是（30°）。
6.正弦交流电的三要素有哪些？答：三要素有：频率幅值初相位。
7.在纯电感电路、纯电容中，电压和电流的相位之间各有什么关系？答：在纯电感电路中，电压的相位超前电流90°；在纯电容中，电压的相位滞后电流90°。
8.采用哪些措施可以提高电路的功率因数？答：合理使用电动机，不用大功率电动机带动小功率的负载，不让电动机空载运行，在感性负载电路两端并联电容器。
9.我国低压三相四线制供电系统中，电源线电压是（380V），相电压是（220V）。
答：10.三相负载作星形连接、三角形连接时，线电压和相电压、线电流和相电流各有什么关系？11.居民低压供电线路采用三相四线制有哪些优点？答：可以得到330V和220V两种等级的电压，可以使得不对称负载的相电压基本对称。
12.在三相星型连接的电路中，如果负载不对称又没有中线，会有什么危害？答：如果负载不对称又没有中线，则阻抗相对小的相电压较低，导致该相的用电设备电压过低不能正常工作；相反，阻抗相对大的相电压较高，导致该相的用电设备烧毁。
13.有两只220V，15W和220V，100W的白炽灯，能不能串联后接入380V的两相电源中？为什么？答：14.已知三相三线制对称负载电路做星形连接，线电压是380V，相电流是10A，每相的功率因数是0.8，试求三相负载取用的总功率是多少？答：15.在线电压为380V的三相三线制对称电源中，接有星形连接的电阻负载，已知：ＲU =ＲV=ＲW=50Ω，试计算相电流、线电流和总功率。
矿井电工试题及答案
矿井电工试题及答案一、选择题（每题2分，共40分）1. 下列关于矿井电工的职责和工作内容描述不正确的是：A. 进行矿井通风设备的巡视、维护和修理；B. 参与矿井电气设备的安装、调试和运行；C. 对矿井电气设备进行定期检修和维护；D. 负责矿井供电系统的管理和运行。
答案：D2. 以下哪种情况是矿井电工在工作中需要特别注意的？A. 穿戴合适的防护用品并正确使用；B. 定期参加安全培训和考核；C. 遵守相关安全操作规程；D. 掌握矿井通风系统的工作原理。
答案：A3. 矿井电工在进行电气设备维护时，应先断开电源，并在操作前进行（）。
A. 签到登记；B. 安全交底；C. A、B两项；D. 以上都不是。
答案：B4. 对于矿井电工的安全操作规程，下列说法中错误的是：A. 在工作中，不得违章操作和违反规定；B. 在电工作业时，要穿戴符合规定的工作服和用品；C. 对危险电气设备的检修、改装和操作，可由电工个人负责；D. 在发现电气事故或隐患时，要及时向上级报告。
答案：C5. 矿井电工检修不能公开让其他人员进入作业现场的原因是：A. 检修过程需要保护作业现场的安全和隐私；B. 检修过程需要专业技术和知识的指导；C. 检修过程会产生电器维修垃圾和废弃杂物；D. 检修过程可能造成工作中断和生产停顿。
答案：A二、判断题（每题2分，共20分）1. 矿井电工在工作中要注意自身安全，合理选用适当的工具和器材。
正确/错误答案：正确2. 矿井电工在进行电气设备巡视时，只需通过目视检查即可。
正确/错误答案：错误3. 矿井电工在工作中发现电气事故时，应及时采取措施消除隐患。
正确/错误答案：正确4. 矿井电工在工作前应穿戴防静电工作服和绝缘鞋。
正确/错误答案：错误5. 矿井电工在进行电气设备维修时，必须使用带电检修工具。
正确/错误答案：错误三、简答题（每题10分，共30分）1. 矿井通风设备的巡视、维护和修理有哪些主要内容？答案：矿井通风设备的巡视、维护和修理的主要内容包括：- 定期巡视通风设备的运行状况，例如风机、风门等；- 清洁和更换通风设备的滤网和过滤器；- 检查通风设备的电气连接和线路的接地情况；- 调整通风设备的风量和风速，确保通风系统的正常运行。
大学矿山电工学考试题库
大学矿山电工学考试题库# 大学矿山电工学考试题库一、选择题1. 矿山电工学中，安全电压通常是指不高于多少伏的电压？A. 36VB. 220VC. 380VD. 1000V2. 在矿山中，电气设备的接地电阻应小于多少欧姆？A. 4ΩB. 10ΩC. 20ΩD. 30Ω3. 以下哪种设备不适用于矿山环境？A. 防爆型电动机B. 防水型开关C. 普通照明灯具D. 密封型变压器4. 矿山电工在进行电气设备检修时，应遵循的首要原则是什么？A. 断电操作B. 快速维修C. 节约成本D. 个人安全5. 矿山电气设备的防护等级通常用IP表示，其中IP54的含义是什么？A. 防尘和防溅水B. 防尘和防喷水C. 防尘和防雨D. 防尘和防浸水二、填空题1. 矿山电工学中，________是指在特定条件下，人体可以安全接触的电压。
2. 矿山电气设备必须具备的三大特性包括：________、________和________。
3. 电气设备的接地是为了________，同时也是为了________。
4. 矿山电工在进行设备检修时，必须先________，确保安全。
5. IP54防护等级的设备可以防止________和________。
三、简答题1. 简述矿山电工在进行电气设备检修时的基本步骤和注意事项。
2. 阐述矿山电气设备接地的重要性及其作用。
3. 解释什么是电气设备的防护等级，以及不同防护等级的含义。
四、计算题1. 假设有一个矿山电动机，其额定功率为10kW，额定电压为380V，求其额定电流。
2. 如果该电动机的效率为85%，求其实际消耗的功率。
五、案例分析题1. 某矿山发生电气设备故障，导致整个矿区停电。
请分析可能的原因，并提出相应的排查和修复步骤。
2. 描述一个矿山电工在遇到紧急情况时，应如何快速有效地进行应急处理。
六、论述题1. 论述矿山电工在保障矿山安全生产中的作用和重要性。
2. 探讨矿山电气设备维护与安全管理的最佳实践。
矿山电工学期末考试题库
矿山电工学期末考试题库一、选择题（每题2分，共20分）1. 矿山电工学中，三相交流电的相序通常指的是（）。
A. 电压的相序B. 电流的相序C. 电压和电流的相序D. 以上都不是2. 在矿山电气设备中，接地线的作用是（）。
A. 传输电能B. 保护人身安全C. 连接设备D. 调节电压3. 矿井中常用的防爆电气设备类型是（）。
A. 隔爆型B. 增安型C. 正压型D. 所有上述类型4. 以下哪个不是矿山电气设备的保护措施？（）A. 短路保护B. 过载保护C. 绝缘保护D. 无功补偿5. 矿井供电系统中，变压器的主要作用是（）。
A. 改变电压B. 改变电流C. 改变功率D. 隔离电源6. 矿井中的照明电路通常采用（）。
A. 交流电B. 直流电C. 脉冲电D. 无线电能传输7. 矿井中使用的电缆，其绝缘材料应具备哪些特性？（）A. 耐高温B. 耐潮湿C. 耐化学腐蚀D. 所有上述特性8. 在矿井中，电气设备的接地电阻应不大于（）。
A. 1ΩB. 4ΩC. 10ΩD. 20Ω9. 矿井中的电气控制系统通常采用哪种控制方式？（）A. 手动控制B. 自动控制C. 遥控D. 所有上述方式10. 矿井中使用的电气设备，其防护等级至少应达到（）。
A. IP44B. IP54C. IP65D. IP68二、判断题（每题1分，共10分）1. 矿井中的电气设备必须具备防爆功能。
（）2. 矿井中的照明电路可以使用直流电。
（）3. 矿井中的电气设备接地是为了提供稳定的电压。
（）4. 矿井中的电缆绝缘材料不需要耐潮湿。
（）5. 矿井中的电气控制系统只能采用手动控制。
（）6. 矿井中的电气设备接地电阻越小越好。
（）7. 矿井中的电气设备防护等级越高，其防护性能越好。
（）8. 矿井中的电气设备不需要定期进行维护和检查。
（）9. 矿井中的电气设备可以不进行短路保护。
（）10. 矿井中的电气设备不需要进行过载保护。
（）三、简答题（每题5分，共20分）1. 简述矿井中电气设备接地的重要性。
《矿山电工学》考试试题-真题版
绝密★启用前《矿山电工学》考试试题This article contains a large number of test questions, through the exercise of testquestions, to enhance the goal of academic performance.海量题库模拟真考Huge of Questions, Simulation Test《矿山电工学》考试试题温馨提示：该题库汇集大量内部真题、解析，并根据题型进行分类，具有很强的实用价值；既可以作为考试练习、突击备考使用，也可以在适当整理后当真题试卷使用。
本文档可根据实际情况进行修改、编辑和打印使用。
一、填空:（共30分, 每空1分）1、电力由各种形式的生产, 经过、和到达电力用户。
2、变电所按用途可分为变电所、变电所、变电所和变电所。
3、区域变电所也称变电所, 地区变电所也称变电所。
4、电力网主要有各种及各种电力线路组成。
5、根据电压等级的高低, 将电力网分为、、和。
6、额定电压制定主要从设备的和两方面考虑。
7、《煤安规程》规定；“矿井应有线路, 当任一回路发生故障停止供电时, 另一回咱应能担负矿井负荷。
8、放射式结线分为放射式、放射式。
9、矿井变电所主结线分为、、、四种。
10、内桥式结线的断路器装在联络桥侧, 用于线路、变压器、切换的变电所。
二、判断题:（共20分, 每题2分, 对的打“√”、错的打“×”）1、线路-----变压器结线用于一级负荷。
( )2、一般要求下井电缆的截面不超过120mm2。
( )3、向井下供电的线路中一般可串有电抗器, 作用仅是防止雷电侵入井下。
( )4、深井供电系统是地面变电所→电抗器→井下中央变电所→采区变电所（移动变电站）→工作面配电点。
( )5、浅井供电优于深井供电。
( )6、井下中央变电所应设在靠副井的井底车场范围内。
( )7、户外跌落式熔断器也叫令壳。
煤矿电工考试卷（含答案）
煤矿电工考试卷（含答案）第一篇：煤矿电工考试卷(含答案)煤矿电工考试卷一、填空题（每空0.5分，共20分）1、煤矿井下供电系统的漏电保护、过流保护和接地保护统称为煤矿井下的三大保护。
2、矿井应有两回路电源线路。
当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷。
3、正常情况下，矿井电源应采用分列运行方式，一回路运行时另一回路必须带电备用，以保证供电的连续性。
4、10kV及其以下的矿井架空电源线路不得共杆架设。
5、对井下各水平中央变（配）电所、主排水泵房和下山开采的采区排水泵房供电的线路，不得少于两回路。
当任一回路停止供电时，其余回路应能担负全部负荷。
6、严禁井下配电变压器中性点直接接地。
7、严禁由地面中性点直接接地的变压器或发电机直接向井下供电。
8、普通型携带式电气测量仪表，必须在瓦斯浓度 1% 以下的地点使用，并实时监测使用环境的瓦斯浓度。
9、电缆走向牌上应标明线路电缆的截面、长度、型号、电压和责任人。
10、井下高压电动机、动力变压器的高压控制设备，应具有短路、过负荷、接地和欠压释放保护。
11、连接主接地极的接地母线，应采用截面不小于50mm2 的铜线，或截面不小于 100mm2 的镀锌铁线，或厚度不小于 4mm、截面不小于 100mm2 的扁钢。
12、强度和方向都随时间作周期性变化的电流叫交流电，交流电的三要素指：频率、初相位和副值。
13、接地装置包括接地线和接地极；主、副接地极间距离不小于 5m。
14、当电力网路中漏电电流达到危险值时，能自动切断电源并闭锁，叫漏电闭锁装置。
15、照明、信号、手持式电气设备的电压不应超过127 V，控制回路的电压不应超过 36 V。
16、井下由采区变电所、移动变电站或配电点引出的馈电线上，应装设短路、过负荷和漏电保护装置。
17、“三违”指：违章指挥、违章作业、违犯劳动纪律。
二、单选题（每空1分，共25分）1、人体触及带电体，造成电流对人体的伤害叫触电事故，其分（C）种类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿山电工学试卷及答案(矿大)1. 下列不属于控制电器的是（ A ）A.断路器B.接触器C.继电器D.按钮2.下列煤矿电力用户中，重要程度最低的的负荷（ A ）A.照明B.提升C.通风D.排水3.下列设备中能用来切断负荷电流但不能切断短路电流的是（D ）A.油断路器B.隔离开关C.SF6断路器D.负荷开关4.下列关于触电的说法中正确的是（ B ）A.在接触到同样的触电电流，直流相比交流更危险；B.煤矿井下低压电网的人身触电属于单相漏电故障；C.同样条件下，人身通过50mA的电流0.1s比通过30mA的电流1s更危险。
D.一般来讲，电击比电伤对人身的伤害要小一些。
5.通常用来选择和校验高压断路器的切断故障电流能力的参数为：（B ）A.单相接地短路电流B.短路容量C.两相短路电流D.短路电压6.一熔断器的额定电流为500A，则其内可装入的熔体为（ A ）A.额定电流为400A的熔体B.额定电流为600A的熔体C.额定电流为750A的熔体D.额定电流为800A的熔体7.下列保护中不属于矿井三大保护的是（ C ）A.漏电保护B.过流保护C.过压保护D.保护接地8.下列漏电保护方式中，对各种漏电故障都能够可靠动作的是（C ）A.零序功率方向式漏电保护B.零序电流方向式漏电保护C.附加直流电源检测式漏电保护D.零序电压式漏电保护9.下述选项不属于煤矿电费组成的是（ A ）A. 吨煤电费B.力率调整电费C.基本电费D.流动电费10.煤矿井下向固定电气设备供电一般采用（ A ）A.铠装电缆B.架空线C.一般型橡套电缆D.屏蔽型橡套电缆11.下述结线方式中，（ C ）是无备用系统结线。
A.单母线分段结线B.外桥结线C.单母线不分段结线D.全桥结线12.外桥结线相对于内桥结线的优点是（ B ）A.结线简单B.切换变压器容易C.切换线路容易D.供电可靠性高二、填空题（每空1分，共10分，答案写在空格处）13.煤矿井下高压电缆的电压等级主要有 6 kV和 10 kV。
14.一般要求供电采用双回线路供电的负荷属于二级负荷。
15.对于矿井煤炭埋藏深度在400m以上的矿井供电系统应采用深井供电系统。
16.保护接地是防止 预防人身触电 的重要措施。
17.井下瓦斯煤尘的最小引燃能量为 0.28 mJ 。
18.电力系统对煤矿高压电网供电的功率因数要求是不低于 0.95 。
19.我国确定的人身触电安全电流为 30 mA 。
20.隔爆外壳必须满足 隔爆 和 耐爆 性能。
三、简答题（简要回答，每题6分，共36分，答案写在答题纸上）21.煤矿负荷对供电的基本要求有哪些？供电安全可靠；具有良好的质量； 具有很好的经济性 22.按防爆原理的不同有哪些类型的矿用防爆电气设备？ 增安型、隔爆型、本安型、充油型、正压型、特殊型23.为什么10kV 及以下线路的补偿电容器组一般采用三角形结线？ （1）三角形结线可以防止电容器容量不对称而出现过电压。
（2）三角形结线若发生一相断线，只是会使补偿容量减少，不至于严重不平衡。
而星形结线若发生一相断线，就会使该相失去补偿，影响电能质量。
（3）采用三角形结线可以充分发挥电容器的补偿能力。
24.影响触电程度的因素有哪些？触电电流、人身电阻、触电持续时间、人身触电电压，以及电流类型、频率、电流流过的途径，人的身心健康程度等。
25.简述深井供电系统的特征和一般模式。
1）特征：高压电能用电缆送到井下，并直接送到采区。
2）一般模式：地面变电所----井下中央变电所----采区变电所（或移动变电站）----工作面配电点26.写出三种人工补偿提高功率因数的方法？并联电容器组、同步调相机、静止无功补偿器、进相机（任意三个即可） 四、分析题（12分，答案写在答题纸上）27.如图为QC83-80隔爆磁力起动器的远方控制结线图，当远方控制按钮接线1-2两端接反时会出现什么情况？说明原因。
FUKM 11STPKM2STKM 22STP25PE9QS2611T异常现象：闭合QS 隔离开关后电机会立即启动，按下1STP 或2STP 可以点停。
原因分析：闭合QS 隔离开关，则接通控制回路：T(4)1STP KM 12STP (9)T →→→→→则线圈KM 中有电流，闭合主接点KM1，电动机运行。
此时2ST 失效。
按下1STP 或2STP 可以点停五、计算题（每题10分，共30分，答案写在答题纸上）28.井下额定电压380V 电网，若每相对地绝缘电阻均为r ，计算确定采用附加直流电源漏电保护时的单相漏电故障动作电阻值。
L3L2L1Tr1r2r3Ima29. 某掘进工作面负荷参数如下表： 名称 额定容量kW 额定电压V 额定电流A 额定功率因数 额定效率 负荷系数 装煤机 2×17 660 187 0.86 0.93 0.75 局部通风机 2×11 660 82 0.87 0.91 0.8 上山绞车 75 660 44.7 0.86 0.91 0.85 调度绞车 2×11.4 660 12.9 0.87 0.89 0.75 电钻变压器 1.2 660 2.19 0.8 0.85 1 小水泵46605.60.750.840.95需用系数为k de =0.5，加权平均效率为cos ψwm =0.7，若采用一台变压器为这些负荷供电，请进行负荷计算并从KSGB-200/6、KSGB-350/6、KSGB-500/6、KSGB-650/6型号中选择最合适的变压器。
30. 某供电系统结线如图，两条架空线一条运行，一条备用。
各元件参数已经示出，求S 点的三相短路电流Is (3)。
其中高压架空线x 01=0.4Ω/km, 电缆线x 02=0.12Ω/km 。
Ss=1000MVA架空线L2=11kmTM 35/10.5kVS T =4800kVAVs%=4%电缆线L3=1kmSVar.2=10.5kVVar.1=37kV L1=11km22220122T s T 02(3)1ar.210.5sy'0.1103br 1000ar2w1'1()0.411(10.5/37)0.3543ar1ar.210.5%0.040.91884.8w220.0810.080.11030.35430.91880.08 1.463410.5/3s l V X S V X x L V V X v S X x L X V I X ∑∑===Ω=⨯⨯=⨯⨯=Ω==⨯=Ω=⨯=⨯=Ω=+++=Ω== 4.143kA =一选择题1-12: AADB BACC AACB 二填空题13. 6、 10 14. 二15. 深井 16. 预防人身触电 17. 0.28 18. 0.95 19. 30 20. 隔爆、耐爆 三、简答题21. 供电安全可靠；具有良好的质量； 具有很好的经济性 22. 增安型、隔爆型、本安型、充油型、正压型、特殊型 23. （1）三角形结线可以防止电容器容量不对称而出现过电压。
