AutoCAD中巧用“多线”命令绘制阶梯轴

合集下载

绘制楼梯_AutoCAD全套建筑图纸绘制自学手册_[共2页]

绘制楼梯_AutoCAD全套建筑图纸绘制自学手册_[共2页]

29
5 5 55 5

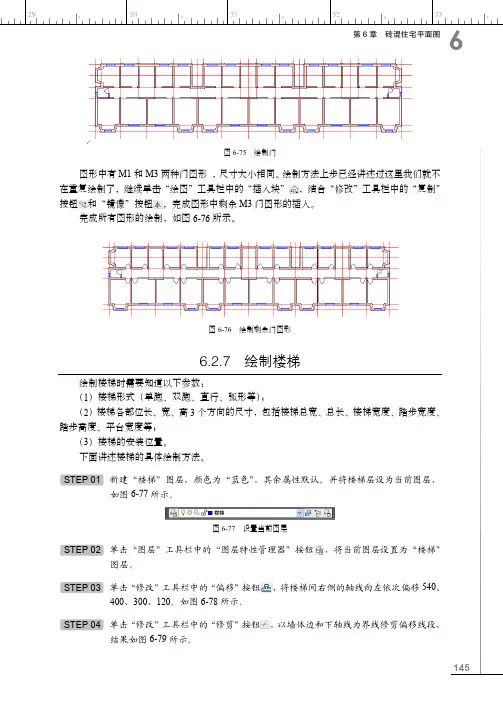

30 31 32 33 第6章 砖混住宅平面图 145 6
图6-75 绘制门
图形中有M1和M3两种门图形 ,尺寸大小相同。

绘制方法上步已经讲述过这里我们就不在重复绘制了,继续单击“绘图”工具栏中的“插入块”,结合“修改”工具栏中的“复制”按钮和“镜像”按钮,完成图形中剩余M3门图形的插入。

完成所有图形的绘制,如图6-76所示。

图6-76 绘制剩余门图形
6.2.7 绘制楼梯
绘制楼梯时需要知道以下参数:
(1)楼梯形式(单跑、双跑、直行、弧形等);
(2)楼梯各部位长、宽、高3个方向的尺寸,包括楼梯总宽、总长、楼梯宽度、踏步宽度、踏步高度、平台宽度等;
(3)楼梯的安装位置。

下面讲述楼梯的具体绘制方法。

STEP 01 新建“楼梯”图层,颜色为“蓝色”,其余属性默认。

并将楼梯层设为当前图层,
如图6-77所示。

图6-77 设置当前图层
STEP 02 单击“图层”工具栏中的“图层特性管理器”按钮,将当前图层设置为“楼梯”
图层。

STEP 03 单击“修改”工具栏中的“偏移”按钮,将楼梯间右侧的轴线向左依次偏移540、
400、300、120。

如图6-78所示。

STEP 04 单击“修改”工具栏中的“修剪”按钮,以墙体边和下轴线为界线修剪偏移线段,
结果如图6-79所示。

CAD快捷键命令绘制梯级

CAD快捷键命令绘制梯级

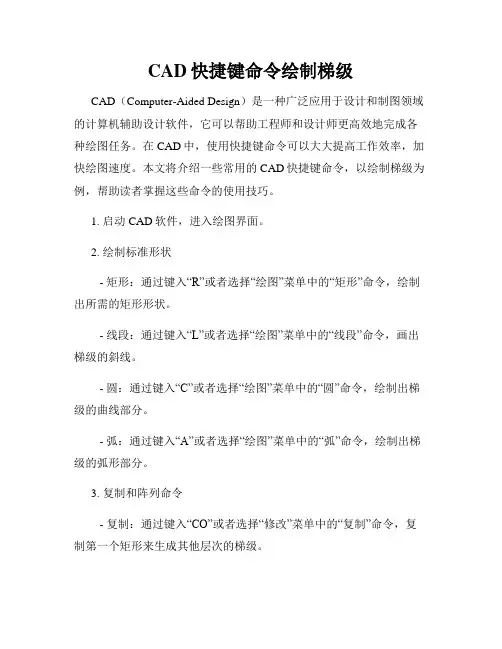

CAD快捷键命令绘制梯级CAD(Computer-Aided Design)是一种广泛应用于设计和制图领域的计算机辅助设计软件,它可以帮助工程师和设计师更高效地完成各种绘图任务。

在CAD中,使用快捷键命令可以大大提高工作效率,加快绘图速度。

本文将介绍一些常用的CAD快捷键命令,以绘制梯级为例,帮助读者掌握这些命令的使用技巧。

1. 启动CAD软件,进入绘图界面。

2. 绘制标准形状- 矩形:通过键入“R”或者选择“绘图”菜单中的“矩形”命令,绘制出所需的矩形形状。

- 线段:通过键入“L”或者选择“绘图”菜单中的“线段”命令,画出梯级的斜线。

- 圆:通过键入“C”或者选择“绘图”菜单中的“圆”命令,绘制出梯级的曲线部分。

- 弧:通过键入“A”或者选择“绘图”菜单中的“弧”命令,绘制出梯级的弧形部分。

3. 复制和阵列命令- 复制:通过键入“CO”或者选择“修改”菜单中的“复制”命令,复制第一个矩形来生成其他层次的梯级。

照指定的阵列方式绘制梯级的各个层次。

4. 修改命令- 平移:通过键入“M”或者选择“修改”菜单中的“平移”命令,将梯级中的某些元素平移至合适的位置。

- 缩放:通过键入“SC”或者选择“修改”菜单中的“缩放”命令,按照比例因子调整梯级的大小。

- 旋转:通过键入“RO”或者选择“修改”菜单中的“旋转”命令,将梯级中的某些元素进行旋转。

- 镜像:通过键入“MI”或者选择“修改”菜单中的“镜像”命令,将梯级中的某些元素进行镜像变换。

5. 修改属性命令- 颜色:通过键入“CO”或者选择“属性”菜单中的“颜色”命令,设置梯级的颜色。

- 线型:通过键入“LT”或者选择“属性”菜单中的“线型”命令,设置梯级的线型。

- 线宽:通过键入“LW”或者选择“属性”菜单中的“线宽”命令,设置梯级的线宽。

6. 标注和注释命令文字标注到梯级图形中。

- 标尺:通过键入“DI”或者选择“注释”菜单中的“标尺”命令,添加标尺来衡量梯级的尺寸。

cad里多线段使用方法

cad里多线段使用方法

cad里多线段使用方法
在CAD软件中,多线段是一种用于绘制连续直线段的工具。

要使用多线段工具,首先需要打开CAD软件并选择相应的绘图模式。

接着,按照以下步骤使用多线段工具:
1. 打开CAD软件并创建一个新的绘图文件或打开现有的文件。

2. 在绘图界面上选择“绘图”或“绘图工具”菜单中的“多线段”工具。

3. 在命令行中输入“MLINE”或点击工具栏上的多线段图标。

4. 在绘图界面上依次点击需要连接的点,每次点击将会创建一个直线段,直到完成所需的形状。

5. 双击鼠标左键结束多线段的绘制,或者按下“Enter”键来完成多线段的绘制。

除了上述基本步骤外,还有一些其他注意事项和技巧:
在绘制多线段时,可以通过输入“L”来指定直线的长度和角度,以便更精确地绘制多线段。

可以使用CAD软件的“修改”功能来编辑多线段,例如延长、
修剪或移动多线段的端点。

多线段也可以具有不同的线型、线宽和颜色,可以通过CAD软
件的图层管理功能进行设置。

总的来说,使用CAD软件中的多线段工具可以帮助用户快速、
准确地绘制复杂的直线形状,提高绘图效率和精度。

希望以上信息
能够帮助你更好地理解和使用CAD软件中的多线段功能。

手把手教你用CAD绘制三维旋转楼梯

手把手教你用CAD绘制三维旋转楼梯

手把手教你用CAD绘制三维旋转楼梯章毅网上查阅了大量关于如何运用CAD绘制三维旋转楼梯的资料,可惜基本没有一个有详细的讲解过程,少数有详细过程的又没有配图当然也看不懂(可能只是我个人的理解问题),多数就上传了一张最后做出来的效果图,包括xsbf老师在他写的《三维实体速成最简单入门法》第20集里也只是简单的讲解了一下如何沿路径复制的知识点,但是轮到自己做了却怎么也做不出想要的效果,经仔细琢磨终于找出问题所在,那就是块定义对话框里基点的设置——一个被我忽视而事实证明非常重要的设置。

下面我就进入主题,详细介绍一下绘制三维旋转楼梯的步骤。

1、首先绘制内径3500、外径3700、高度9500的圆柱形水池,长、宽都为5000,高度为150的长方体,具体步骤就不叙述了。

见下图1。

图12、接下来非常重要的一步那就是旋转楼梯踏板外边的绘制,这个我们用CAD 提供的螺旋线来完成就行,作用是定位踏板,同时后面还会用它来绘制扶手。

首先我们先在上顶面和下地面的园内各画两条辅助线,目的是捕捉圆心,然后在命令行内输入HELIX,或者在快捷菜单内找到螺旋线的命令,又或者在ACAD.PGP 文件内自己定义HELIX命令的缩写(我定义为HE)。

命令: he HELIX圈数 = 3.0000 扭曲=CCW指定底面的中心点:指定底面半径或[直径(D)] <1.0000>: 2450指定顶面半径或[直径(D)] <2450.0000>:指定螺旋高度或[轴端点(A)/圈数(T)/圈高(H)/扭曲(W)] <1.0000>:图2想想为什么设定底面和顶面变径都为2450。

(设踏板长度为600)3、绘制大小600*200、高度为30的踏板,侧面画两条辅助线,然后定义块名为footplate,基点选两条辅助线。

(基点的正确选择与否至关重要)图3图4图5图6图74、定数等分螺旋线。

设每层踏板距离为150,即踏板数大约为64。

CAD 实例-台阶的线框建模及投影图

CAD 实例-台阶的线框建模及投影图

1实例台阶的线框建模及投影图XYZ 221142建立顶点表XYZ 23501489116710…300530142013203200310000Z Y X 点号共12个点3建立棱边表XYZ 23501489116710…055544433322211100终点起点边号01234567891011共18条边4线框模型的绘制定义如下edge i,j 第i 边的起点(j=0)和终点(j=1)号p i,j第i 点的坐标值绘制一条棱边(假设边号为e )起点号v1=edge e,0 终点号v2=edge e,1画线:从v1到v25程序主流程初始化模型初始化各变换矩阵坐标变换的计算绘制变换后的图形edge[18][2], p[12][4]Tv[4][4], Th[4][4], Tw[4][4]mat(*p, *t, *pt)drawView(*pt)6初始化坐标矩阵/* 存放棱边表*/int edge[18][2]={{0,1},{1,2}, ……}; /* 存放原始点坐标矩阵*/double P[12][4]={{0,0,0,1},{4,0,0,1}, ……}; /* 存放变换后的点坐标矩阵*/double Pt[12][4], ……;初始化变换矩阵double Tv[4][4]={{1,0,0,0}, ……}; double Th[4][4]={……};double Tw[4][4]={……};double Tt[4][4] ={……};7矩阵级联运算mat(P, Tv, Pv, 4);mat(P, Th, Ph, 4);mat(P, Tw, Pw, 4);mat(P, Tt, Pt, 4);8绘制图形/* 进入图形显示模式*/int gd = DETECT, gm = 0;initgraph(&gd, &gm, "");/* 绘制水平线X */line(0,240,639,240);/* 绘制垂直线Y */line(320,0,320,479);9绘制图形/* 绘制变换结果*/for(i=0;i<18;i++){v1=edge[i][0]; v2=edge[i][1];line(320-5*Pt[v1][0],240-5*Pt[v1][2],320-5*Pt[v2][0],240-5*Pt[v2][2]);}10矩阵乘法函数void mat(double(*A)[4],double (*B)[4],double (*C)[4],int L) /* 矩阵乘法函数*/{int i,j,k;double T[MAX][4];for(i=0;i<L;i++)for(j=0;j<4;j++){T[i][j]=0;for(k=0;k<4;k++)T[i][j]+=A[i][k]*B[k][j];}for(i=0;i<L;i++)for(j=0;j<4;j++)C[i][j]=T[i][j];}11。

《建筑CAD教程,共章》第六章绘制楼梯详图

《建筑CAD教程,共章》第六章绘制楼梯详图

6.7绘制楼梯节点详图
• 6.7.1将楼梯剖面图复制一份,将其局部放大,用矩形 (REC)或者多义线(PL),绘制一个线框,将填充图案 分解,将线框外的图形删除(图7-1)
图7-1
图7-2
• 6.7.2用多义线编辑命令(PE),将线框为27的轮廓线改为 9(图7-2)
6.7绘制楼梯节点详图
• 6.7.3绘制辅助线 • 用直线(L)和偏移命令(O),绘制辅助线(图7-3)
图3-5
图3-6
6.3 绘制楼梯平面图
• 6.3.7以右侧的第三条台阶线的左端为起点,做45°的折断线, 用多段线(PL)绘制箭头(图3-7) 。
• 6.3.8 用直线命令墙线在处绘制折断符号(图3-8)
图3-7
图3-8
6.3 绘制楼梯平面图
• 6.3.9将绘制的楼梯标准层平面图进一步修改,得到楼梯底 层、顶层平面图。
• 6.3.4将辅助线往上偏移380,再将偏移后的线段往上偏移 300,再偏移8次,形成10条台阶线(图3-4) 。
图3-3
图3-4
6.3 绘制楼梯平面图
• 6.3.5过台阶线的中点做竖直的辅助线,并向两侧偏移(O) 80(图3-4)
• 6.3.6删去中间的辅助线,将剩下的两条辅助线往里偏移(O) 40,通过夹点编辑、直线、修剪命令,绘制楼梯扶手(图3-5)
底层平面图
标准层平面图
顶层平面图
6.4 绘制辅助线2
• 在辅助线图层下,用直线(L)、偏移(O)命令, 绘制如下辅助线(水平长度约8000)。
6.5 绘制楼梯踏步
• 6.5.1用宽度为27的多义线,绘制楼梯第一个踏步,踏步高为 150,踏面宽为300(图4-1),完成一个踏步后,执行复制 (CO)命令中的重复(M),绘制出其它9个踏步(图4-2)

cad画楼梯怎么操作

cad画楼梯怎么操作

cad画楼梯怎么操作
CAD可以进行与图形的编辑、放大、缩小、平移和旋转等有关的图形数据加工工作。

那么大家知道cad画楼梯怎么操作吗?下面是店铺整理的cad画楼梯怎么操作的方法,希望能给大家解答。

cad画楼梯的方法:
1、首先打开我们安装好的CAD软件,同时一起安装天正软件搭配使用。

2、看到左边的工具栏,有个楼梯选项。

3、点击,会自动展开很多关于楼梯的名称。

4、我们点击第一个楼梯,出现框框内容,同时也有个楼梯的实例图出来。

可以随着鼠标移动。

5、控制好楼梯的踏步,楼高,宽度,长度就能很快出来结果。

6、点击一下鼠标即可出来参数相应的楼梯一个,如果需要制作其他楼梯,一样选择这个方法。

7、制作完毕后,可以给楼梯增加额外的装饰,扶手其他。

点击楼梯,反键按属性控制。

8、其他楼梯一样是可以创建的,比如三跑,四跑楼梯,还有三角形楼梯都一样可以。

CAD绘制旋转楼梯方法步骤

CAD绘制旋转楼梯方法步骤

CAD绘制旋转楼梯方法步骤【有石CAD】石材自动开单,专业CAD技术员都在用旋转楼梯加工时配有效果图的话将对加工人员有极大的帮助。

本文讲述绘制图1的旋转楼梯。

旋转楼梯参数:旋转楼梯高度3500,外半径1200,内半径600,旋转1圈。

图101绘制步骤①三维坐标系的建立在三维视图,西南等轴侧视图(S)下建立坐标系,见图2。

图2②绘制R600、R1200的圆进入“绘图”→“圆” →“圆心、半径”;按提示分别输入R600、R1200绘制圆,见图3;图3③绘制螺旋线进入“绘图”→“螺旋(I)”;按命令行中提示操作;HELIX指定底面半径或[直径(D)]<1.000>:输入第一支螺旋线的半径600;HELIX指定底面半径或[直径(D)]<1.000>:输入第一支螺旋线的半径600;HELIX指定螺旋高度或[轴端点(A)圈数(T)圈高(H)扭曲(W)]<1000>:输入“T”,随后输入螺旋线圈数1;本旋转楼梯为顺时针方向,因此在命令行中输入“CW”;HELIX指定螺旋高度或[轴端点(A)圈数(T)圈高(H)扭曲(W)]<1000>:输入螺旋高度3500;完成第一支螺旋线的绘制。

按上面的操作步骤,完成第二支螺旋线的绘制,只是将半径数据改成1200,见图4。

图4④调整2支螺旋线的位置如果绘制出的螺旋线A、B两点与圆心不在同条线上,必须调整2支螺旋线与圆心处于同一条直线上,见图5。

调整方法:连接圆心与A点,并且延伸OA线与R1200的圆相交于B点。

随后,用移动命令将R1200的螺旋线A点移动到图5处。

图5⑤复制螺旋线将R600,R1200的螺旋线分别各复制2支,位置分别在(600,0,400),(600,0,900),(1200,0,400),(1200,0,900)处,见图6。

图6⑥绘制螺旋线3、6的支架分别经过螺旋线3、6的前端点向下垂直绘制直线AC、BD,,见图7。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

在 AutoCAD 中完 成 此 任 务 的 常 规方 法 就 是 多 次使 用偏 移命 绘 制 多线 的尾 端 与 水 平 中 心 线 的交 点 ,然 后 水 平 向右 拖 动 光标 ,
