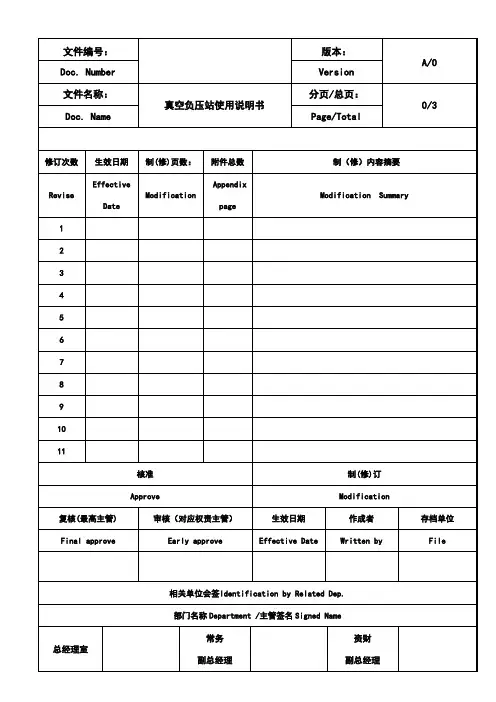

真空负压站使用说明书
文件编号：版本：
A/0 Doc. Number Version
文件名称：
真空负压站使用说明书分页/总页：
0/3
Doc. Name Page/Total
修订次数生效日期制(修)页数：附件总数制（修）内容摘要
Revise Effective
Date
Modification
Appendix
page
Modification Summary
1
2
3
4
5
6
7
8
9
10
11
核准制(修)订
Approve Modification
复核(最高主管) 审核（对应权责主管）生效日期作成者存档单位Final approve Early approve Effective Date Written by File
相关单位会签Identification by Related Dep.
部门名称Department /主管签名Signed Name
总经理室
常务
副总经理
资财
副总经理
管理者代表生产管理部技术开发部营销管理部质量管理部采购管理部PMC部综合管理部财务管理部
负压站使用说明书A/0 1 / 5
1.0 目的
本作业指导书规定了设备开机到生产过程，并对其过程进行有效控制，保证各种操作属于规范状态，从而保证了操作工人的正确操作，确保安全生产。
2.0 范围
本作业指导书适应于空压机设备使用及保养维护。
3.0 职责
3.1设备部负责本作业指导书的编写及更改控制；
3.2生产部门按作业标准书中之规定操作。
4.0 设备图片：
5.0 设备操作:
5.1试车、开机与停机
5.1.1接上电源线及接地线，测试主电压是否正确，三相电源是否无误；
5.1.2检查水位水位是否在合适的位置，现有真空泵站水位计上面有标注；
5.1.3所有阀门是否打开；
5.1.4检查所有电动控制线路是否连接完好；
5.1.5水环泵启动之前要用手拨动是否卡死；
5.1.6按下启动按钮后2秒内，立即按紧急停止钮，检查转向是否与机头端面（轴伸端）
的箭头方向一致，若转向不对请调换三条电源线中任意两条；
5.1.7按下启动按钮开始运转；
5.1.8观察仪表及指示灯是否正常，注意各报警指示灯是否有异常指示；
5.1.9停机，真空泵气阀自动关闭，观察罐内气压是否有漏气现象；
5.1.10检查各个阀门的开关、负压表是否在设置位置；
5.1.11停机后，及时关闭电源；
5.2每次开机前的检查
为确保负压站的正常运行，延长负压站的寿命，此项工作必不可少；
负压站使用说明书A/0 2 / 5
5.2.1开机工作前需谨慎检查水泵的水循环的阀门是否打开；
5.2.2时刻检查循环水罐里面的水量以及水的质量，需及时更换
5.2.3检查外在线路是否全部连接；
5.2.4观察所有仪表是否在标注的位置；
5.2.5开机。
5.3运转中注意事项
5.3.1当运转中有异音或异常振动应立即停机；
5.3.2运转中管路及容器内均有负压力，不可松开管路或塞头以及打开不必要的阀门；
5.3.3在长期运转中若发现从水位计中观察不到水位，应立即停机。
停机十分钟后观察，若
不足，待系统内压力降为零时，将水位补充至上刻线偏上位置，以确保开机正常运转时水位在上下刻线之间；
5.3.4两台真空泵电机为顺序启动，第一台启动后，观察第二台是否正常启动；
5.3.5运转中每2小时见检查仪表，记录气压、水位、响动、电柜指示灯等，供日后检修参
考。
6.0 保养维护：
6.1真空泵设备操作性少，正常生产过程中都不需要去操作，因此操作人员如发现真空泵有异，常情况，为防止发生事故，应立即切断电源，及时报修。
6.2使用过程中，应避免日光直射，远离热源体。
6.3每日点检保养设备，保持无灰尘、无杂物，防止杂物进入泵内。
6.4真空泵正常运转使用时，最少必须每三天对以下内容进行一次点检：
6.4.1泵水位是否在游标范围以内；
6.4.2泵水是否有变黄变黑、混浊现象；
6.4.3声音是否出现异响；
6.4.4真空泵运行时是否出现漏油；
6.5真空泵过滤金属网，应每周打开清洗处理过滤杂物。
过滤网无法过滤杂物是更换过滤器，密封垫片。
7.0 故障分析（见下表）：
序号故障情形可能发生原因排除方法
1 电机不启动；
无声音
电源线和控制电路问题电器柜接线检查
2 电机不启动；
有嗡嗡的声
音
1、电机缺相
2、电机转子堵住
3、叶轮故障
4、电机轴承故障
必要时排空清洁泵，修正叶轮间隙
更关叶轮
换轴承
3 电机开动时，
电流断路器
跑闸
1、绕组短路
2、电机过载
3、排气压力过高
4、水位过高
1、检查电机绕组
2、降低水流量
3、降低排气压力
4、减少水位
负压站使用说明书A/0 3 / 5
4 真空度太低
泵太小更换大一点的泵水位流量太小加大水的流量水温过高冷却循环水零件磨损更换零件
密封泄露检查密封处
5
泵不产
生真空
无循环水检查水位
系统泄漏严重修复泄漏处
旋转方向错误更换三相电中任意两根
6 消耗功率过
高
产生生了沉淀清洁除掉沉淀
7 尖锐噪声
1、产生气蚀
2、水流量过高
1、连接气体蚀保护件
2、检查循环水，降低流量
8 泵泄露密封垫坏检查所有密封处，并更换
负压站使用说明书A/0 4 / 5。
