八年级物理复习题 第四章 透镜及其应用
人教版八年级物理《透镜及其应用》经典习题(附答案)
人教版八年级物理《透镜及其应用》经典习题（附答案）一、单选题（每小题4分共60分）1.下列光学仪器中能成倒立、缩小实像的是（）A．照相机B．凸面镜C．平面镜D．幻灯机2.)把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑。
若将一物体放在此透镜前15cm处，经凸透镜所成的像是（）A.倒立、缩小的实像B.倒立、放大的实像C.正立、放大的实像D.正立、缩小的3.在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为15cm，若将蜡烛放在离凸透镜10cm处时，移动光屏，在光屏上将看到（）A．倒立缩小的实像B．倒立放大的实像C．正立放大的虚像D．无像4.）来自于物体的光经过晶状体等会聚在视网膜上，形成物体的像。
下列说法错误的是（）A.晶状体相当于凸透镜B.视网膜相当于光屏C.所成的像是实像D.所成的像相对于物体是正立的5.如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体。
拿一副近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊。
拿走近视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是( )A．将蜡烛远离凸透镜B．将光屏远离凸透镜C．将光屏靠近凸透镜D．将光屏和蜡烛同时远离凸透镜6..物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（）A．6cm B．10 cm C．16 cm D．20 cm7.如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点。
下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（）A. 照相机是根据物体放在d点时的成像特点制成的B. 幻灯机是根据物体放在c点时的成像特点制成的C.使用放大镜时的成像情况与物体放在a点时的成像情况相似D.人眼看物体时的成像情况与物体放在F点时的成像情况相似8.下列关于凸透镜成像的说正确的是（）A．在照相机中成缩小、正立的实像B．在投影仪中成放大、倒立的实像C．在摄像头中成缩小、正立的实像D．做放大镜时，成放大、正立的实像9.人的眼睛像一架照相机，从物体射出的光经过晶状体折射后成像于视网膜上，在视网膜上所成的像是（）A．倒立、放大的实像B．正立、缩小的虚像C．倒立、缩小的实像D．正立、放大的虚像10.小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景．以下说法中正确的是（）A．甲图中成的是实像；乙图中成的是虚像B．甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜l倍焦距以内C．甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，所成的像也变小D．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机10题11题11.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于图所示的位置时，恰能在光屏上得到一个清晰的像。

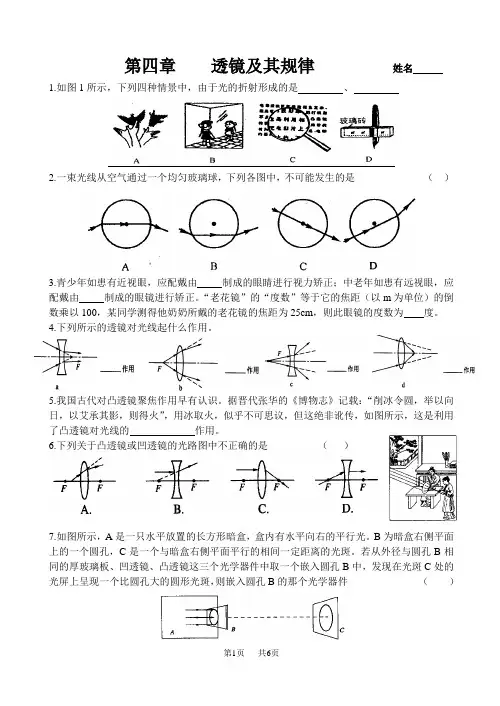

八年级上册物理第四章透镜及其规律
第四章透镜及其规律姓名1.如图1所示，下列四种情景中，由于光的折射形成的是、2.一束光线从空气通过一个均匀玻璃球，下列各图中，不可能发生的是（）3.青少年如患有近视眼，应配戴由制成的眼睛进行视力矫正；中老年如患有远视眼，应配戴由制成的眼镜进行矫正。
“老花镜”的“度数”等于它的焦距（以m为单位）的倒数乘以100，某同学测得他奶奶所戴的老花镜的焦距为25cm，则此眼镜的度数为度。
4.下列所示的透镜对光线起什么作用。
5.我国古代对凸透镜聚焦作用早有认识。
据晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影，则得火”，用冰取火，似乎不可思议，但这绝非讹传，如图所示，这是利用了凸透镜对光线的作用。
6.下列关于凸透镜或凹透镜的光路图中不正确的是（）7.如图所示，A是一只水平放置的长方形暗盒，盒内有水平向右的平行光。
B为暗盒右侧平面上的一个圆孔，C是一个与暗盒右侧平面平行的相间一定距离的光斑。
若从外径与圆孔B相同的厚玻璃板、凹透镜、凸透镜这三个光学器件中取一个嵌入圆孔B中，发现在光斑C处的光屏上呈现一个比圆孔大的圆形光斑，则嵌入圆孔B的那个光学器件（）A.只能是凸透镜B.只能是平板玻璃C.只能是凹透镜或凸透镜D.平板玻璃、凹透镜、凸透镜都有可能8.如图所示，一种被称为“七仙女”的神奇玻璃酒杯，空杯时什么也看不见，斟满酒后，杯底立即出现栩栩如生的仙女图画，下列对仙女图形成的原因的探讨中，正确的是（）A.可能是酒具有化学显影作用，如倒入纯水后，再也看不到上述现象B.酒杯中斟满酒后，酒杯底凸透镜焦距变大，使杯底的图片成正立放大的像C.可能是酒的液面反射，在酒中出现放大的像D.可能是人喝酒后产生的幻觉9.如图所示，小明把眼镜放在课本上，由图可以判断出他的眼睛（）A.是远视眼B. 一只眼睛视力基本正常，另一只眼是近视眼C.视力正常，眼睛是太阳镜D. 是近视眼10.报纸上放有小明的近视眼镜、爸爸的老花眼镜、奶奶度数更深的老花镜及妈妈的平光眼睛，如图所示，则奶奶的眼睛是（）11.完成下列各光路图：12.在下图中填上合适的透镜：13.如图所示，表示一条光线从空气射入玻璃三棱镜并射出的光路图，其中正确的是（）14.一束光线从空气斜射入水中，入射角逐渐增大，则折射角（）A.逐渐变小B.逐渐增大，但总小于入射角C.不变D.逐渐增大，但总大于入射角15.人眼的晶状体相当于凸透镜，当人观察物体时，物体在视网膜上所成的像是（）A. 正立、缩小的虚像B.正立、缩小的实像C.倒立、缩小的虚像D.倒立、缩小的实像16.站在平静的湖边，向湖面看去，看到了水中的鱼和天上的云，下列说法正确的（）A. 鱼是实物，云是像B.云是实像，鱼是虚像C.云和鱼都是实像D.云和鱼都是虚像17.山东蓬莱仙镜出现的“海市蜃楼”，是一种光现象，人们观看的景物是实际景物（）A. 反射后形成的正立的虚像B.折射后形成的正立的虚像C.反射后形成的倒立的虚像D.折射后形成的倒立的实像18.某同学在做光的折射和反射的探究实验时，描绘了一个实际的光路图，但没有标出法线、入射光线、反射光线以及入射角、反射角等，如图所示，图中的各位置表示的物理量分别是：界面，法线，入射光线，反射光线，入射角大小是，折射角大小是。
第四章专题训练八 凸透镜成像规律及应用课件-2024-2025学年沪科版物理八年级上册
3．(荆门中考改编)在做“探究凸透镜成像规律”的实验中，将蜡烛、凸透镜、光屏
依次放在光具座上并调节它们的中心在同一高度，如图所示。将蜡烛第一次放置在M处，
5．(安徽中考)图1是放置在水平桌面上的刻度尺的一部分，图2甲、乙、丙、丁是通 过凸透镜所看到的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺 的像的先后顺序正确的是( C )
A．甲→乙→丙→丁 B．乙→丙→甲→丁 C．乙→丁→甲→丙 D．丙→凸透镜成像规律的情景如图所示。保持蜡烛的位置 不变，只移动透镜，小明发现透镜在A、B两处时，墙壁上都能得到清晰的像，则两次 所成的像( D )
8．张强同学在光具座上做“探究凸透镜成像规律”的实验中，当光屏、透镜及烛焰 的相对位置如图所示时，恰能在光屏上得到一个清晰的像。由此判断，他所用凸透镜 的焦距为( D )
A．一定大于20 cm B．一定在10 cm到16 cm之间 C．一定小于8 cm D．一定在8 cm到10 cm之间
9．某同学在做透镜成像的实验时，将一支点燃的蜡烛放在距离透镜20 cm的地方， 当它向透镜移动时，其倒立的像移动速度大于蜡烛移动速度，则可判断此透镜( B )
A．都是正立的 B．都是虚像 C．透镜在B处时墙上成的像较大 D．透镜在A处时墙上成的像较大
类型三 物距、像距与焦距之间的关系
7．在“探究凸透镜成像的规律”时，当烛焰离透镜14 cm时成放大的实像，当烛焰
离透镜8 cm时成放大的虚像，则这个透镜的焦距可能是( C
)
A．4 cm B．7 cm C．10 cm D．16 cm
初二物理透镜及其应用试题答案及解析
初二物理透镜及其应用试题答案及解析1.在探究凸透镜成像规律的实验中，当蜡烛距透镜20cm时，光屏上得到清晰等大的像，则该透镜的焦距是 cm．增大蜡烛与透镜的距离，为在光屏上再次得到清晰的像，应将光屏向透镜（选填“靠近”或“远离”）的方向移动。
【答案】10；靠近【解析】凸透镜成等大实像的条件是，所以该透镜的焦距；凸透镜成实像时，物远像近像变小，所以此时应把光屏靠近透镜。
【考点】凸透镜成像2.（7分）某实验小组进行“探究凸透镜成像规律”的实验：（1）实验时凸透镜与光屏的高度已调好，但烛焰在光屏上像的位置偏高，如下图所示，要想使像成在光屏中央，应调节蜡烛使烛焰向______（填“上”或“下”）移动。
（2）如下图所示，若在光屏上（光屏未画出）得到清晰放大的实像，则烛焰应位于透镜左侧a、b、c、d四点中的____点，此成像规律应用在_______上（填一种器材名称）。
（3）小莉同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，小莉移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像，将近视眼镜镜片取下，发现光屏上的像变模糊了。
①为了使屏上的像重新变得清晰，小莉应将光屏向_____（左/右）移动或将蜡烛向_____（左/右）移动②下列四个选项中，正确表示近视眼成像和矫正情况的是（）(2分)A．乙甲B．丙甲C．乙丁D．丙丁【答案】（1）下；（2）c；投影仪；（3）①左；右；②B【解析】（1）凸透镜成的实像是上下左右都颠倒的，图中像太靠上，说明蜡烛太靠下，应上移；（2）凸透镜成放大实像的条件是，所以烛焰应在c点，这是投影仪的原理；（3）①近视眼镜是凹透镜，取下眼镜后，相当于透镜的折光能力增强，像的位置离透镜更近了，所以应向左移动光屏，才能再次看到清晰的像；若不移动光屏，可以向右移动蜡烛，使物距减小，则像距增大，像可重新成在光屏上；②近视眼的成因是晶状体太厚，折光能力太强，来自远处物体的光会聚在视网膜的前方，所以丙图是近视眼的成因，近视眼要佩戴凹透镜矫正。
期末复习第四章透镜及其应用典型题
第四章透镜及其应用典型题1、插入水中的筷子，在水中部分斜看起来向变弯折，装了水的桶底看起来变，都是由于光从射向时发生折射的缘故。
2、站在水池边看水中的鱼，看到的鱼的位置比鱼的实际位置偏，这是由于光的造成的．3、面镜和透镜都能用来成像，但它们的成像原理不同，面镜是根据光的规律成像，而透镜是根据光的规律成像。
4、一束光在玻璃和空气的界面上发生反射和折射时，它们的光路图如图所示，其中________是界面，________侧是玻璃，________是入射光线，________是反射光线，________是折射光线。
5、如图所示，是光在水面的反射、折射情况，NN′为法线，图中反射光线是_______，折射光线是_______，入射角是∠________，折射角是∠_____。
6、一束光线从空气中斜射入某透明介质上，在界面上发生了反射和折射．已知入射光线与界面的夹角是34°，反射光线与折射光线垂直，则反射角为角，折射角为．7、某同学在测量自己的体温时，分别沿A、B、C、D方向(如图)观察读数，其中沿方向观察是正确的．这是因为体温计在设计时应用了．8、用汽枪射击池水中的鱼，为提高命中率，在射击时应瞄准（）A．看到的鱼 B．看到的鱼的上部C．看到的鱼的下部 D．看到的鱼的左边9、如图所示，人眼在A处看见河里B处有一条鱼，若从A处射出一束激光，要使激光能照射到鱼的身上，则激光应向哪一点射出（）A. B点B. B点上方C. B点下方D. B点左方或右方10、如图所示，一束光线斜射人容器中，在O处形成一光斑。
在向容器里逐渐加满水的过程中，光斑将( )A．向左移动后静止B．向右移动后静止C．先向左移动，后向右移动D．仍在原来位置11、小华用透镜会聚太阳光，在处可以点燃火柴；把光源放在凸透镜的处，通过凸透镜后成为一束平行光线．12、关于透镜对光的作用的讨论，正确的是（）A．跟主光轴平行的光线通过凸透镜会聚在焦点上B．凸透镜能使会聚光线提前会聚C．跟主光轴平行的光线通过凹透镜成发散光线D．凹透镜能使会聚光线延后会聚.13、一束光线经过凸透镜折射后，则（）A．一定是平行光束 B．一定是会聚光束 C．一定是发散光束 D．一定你原来靠近主光轴14、某凸透镜正太阳光,将一张白纸放在凸透镜的另一侧逐渐远离透镜,看到的现象是( ) A．白纸上有缩小的光斑,光斑的大小不变 B．白纸上的光斑先变大，再变小C．白纸上的光斑先变小，再变大 D．以上说法都不对15、平行光线经图A4-4所示的中空玻璃砖后将会 （ ）A 、会聚B 、发散C 、仍为平行光D 、无法判断16、如图B4-6所示，虚线框内的一透镜，MN 为透镜的主光轴，O 是透镜光心，a （双箭头）和b(单箭头）是射向透镜的两条光线．已知光线a通过透镜之后与MN 交于P 点，光线b 通过透镜之后与MN 交于Q 点．由图可知，下列说法中正确的是（ ）A 、透镜是凸透镜，距离OP 小于焦距B 、透镜是凸透镜，距离OP 大于焦距C 、透镜是凹透镜，距离OQ 小于焦距D 、透镜是凹透镜，距离OQ 大于焦距17、在图中的方框中画上适当的透镜．18、请画出相应的折射光线或入射光线。
中考物理专题复习训练—透镜及其应用(含解析)
中考物理专题复习训练—透镜及其应用（含解析）1.香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（）A．B．C．D．【答案】B【详解】如图所示的四瓶香水中，B图所示的瓶盖中间厚，两边薄，属于凸透镜，而凸透镜对光线有会聚作用，故又称会聚透镜，所以其最容易在阳光下引发火灾。
故ACD不符合题意，B 符合题意。
故选B。
2.如图，《淮南万毕术》关于冰透镜记载：“削冰令圆，举以向日，以艾承其影，则火生”。
此现象中取火原理应用了（）A．凸透镜对光线的发散作用B．凸透镜对光线的会聚作用C．凹透镜对光线的会聚作用D．凹透镜对光线的发散作用【答案】B【详解】古人将冰磨成一种冰透镜，该透镜中间厚、边缘薄，属于凸透镜，能使太阳光会聚焦点，从而能点燃艾草取火，故B符合题意，ACD不符合题意。
故选B。
3．光通过透镜时会发生光的折射，下面为四束光透过透镜的光路图，其中光路图正确的是（）A．B．C．D．【答案】C【详解】A．过光心的光线经凹透镜折射后传播方向不改变，故A错误；B．平行于主光轴的光线经凸透镜折射后将过焦点，故B错误；C．凸透镜对光线具有会聚作用，折射光线更加靠近主光轴，故C正确；D．平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，故D错误。
故选C。
4.下列光现象中，成实像的是（）A．地上的光影B．墙上的影子C．照相机D．水中的倒影【答案】C【详解】AB．沿直线传播的光被不透明的物体挡住，在后面的光线照不到的地方形成影子，因此地上的光影、墙上的影子不是实像也不是虚像，故AB不符合题意；C．用照相机照相，在底片上得到倒立缩小的实像，故C符合题意；D．水中倒影中的“影”属于平面镜成像，是由于光的反射形成的虚像，故D不符合题意。
故选C。
5.某物理探究小组后自制了投影仪。
试验时，成员安安在投影仪的屏幕上，很清晰地展示了投影内容，可是站在远处的成员徽徽说字太小了，提议将字调大一些。
8年级物理透镜及其应用练习
8年级物理透镜及其应用练习姓名学号成绩一、选择题1．在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像。
这个像一定是（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、放大的实像2．图中光路错误的是（）3．幻灯机镜头的焦距为f，用它放映时，要在屏上成清晰放大的图像，幻灯片与镜头间的距离u应该是（）A．u>2f B．u=2f C．2f>u>f D．u<f4.关于凸透镜下列说法正确的是（）A．凸透镜只能成实像，不能成虚像B．凸透镜只能成虚像，不能成实像C．物体靠近透镜的过程中所成的像越来越大D．幻灯机和照相机的镜头都相当于一个凸透镜5. 老奶奶用放大镜看报时，为了看到更大的清晰的像，她常常这样做（）A．报与放大镜不动，眼睛离报远些B．报与眼睛不动，放大镜离报远一些C．报与放大镜不动，眼睛离报近一些D．报与眼睛不动，放大镜离报近一些二、填空题6.如图所示，A、B、C、D、E、F六块透镜可以分为两类，其中___________（填字母序号）可归为一类，共同特点是中间厚边缘薄，这类透镜叫做___________；___________（填字母序号）可归为一类，共同特点是中间薄边缘厚，这类透镜叫做___________。
7. 照相机的镜头相当于一个______透镜，当镜头的焦距为40cm时，被拍照的人到镜头的距离大于______cm时，才能在胶片上成一个倒立、缩小的______像（填“虚”或“实”）。
8．晴朗的夏日中午，往树或花的叶子上浇水，常会把叶子烧焦，其原因是______________ ____________________________________________________________________________。
9. 放大镜可以把眼睛不易辨清的物体“放大”。
八年级物理复习题 第四章 透镜及其应用.docx
八年级物理复习题第四章透镜及其应用姓名: 班级: 成绩:一、单选题1.如图所示，图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像, 下列说法正确的是（）A.由图甲可知凸透镜的焦距是40cmB.图乙的成像的特点与投影仪的成像原理相同C.图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像D.图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分2.如图所示，在凸透镜成像的实验中，下列说法正确的是.. l 一］.A.蜡烛逐渐远离凸透镜时，移动光屏，在光屏上成的像逐渐变大B.蜡烛逐渐靠近凸透镜时，光屏要靠近凸透镜才能承接到清晰的像C.蜡烛在a点时，所成的像是倒立缩小的D.蜡烛在b点时不成像3.如图所示有四幅图，能说明近视眼的成因及矫正的是（）A.甲、丁B.乙、丙C.乙、丁D.甲、丙4.对于正常眼来说，外界的物体不管是远处的还是近处的，在视网膜上成像后，所成的像都是A.正立缩小的虚像B.正立放大的虚像C.倒立放大的实像D.倒立缩小的实像5.如图所示，小宇同学正在用“自拍神器”摄影留念.与用手直接拿自拍相比，利用自拍杆可以A.增大物距，增大像的大小，从而减小取景范围B.减小物距，减小像的大小，从而减小取景范围C.增大物距，减小像的大小，从而增大取景范围D.减小物距，增大像的大小，从而增大取景范围6.许多家庭的门上都装有防盗门镜（俗称“猫眼”），从室内透过镜子向外看，可以看到来客的正立、缩小的像，由此可以断定，此防盗门镜的作用相当于一个棱D.玻璃砖7. 一物体放在距凸透镜20cm处时，在另一侧距凸透镜6cm处的光屏上出现了一个清晰的像，那么该透镜的焦距可能是A. 3cmB. 5cmC. 7cmD. 9cm8.小杨做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛置于凸透镜两侧。
实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图所示.要想在光屏上出现倒立、放大的像，蜡烛可以放在下列四个选项中的哪个位置：（9 .如图所示，凸透镜竖直放置，凸透镜焦距为f,现有一点光源S 在凸透镜左侧以凸透镜两倍焦距处为圆心， 在经过主光轴的竖直平面内做顺时针圆周运动，半径为r,且r<f,则在下列关于点光源所成的像的运动轨迹的各 图中，正确的是10 ,如图所示，凸透镜到报纸的距离为8cm,则该透镜的焦距可能是 A ・ 10cm 11 ,如图所示，在“观察凸透镜成像的实验”中，若将蜡烛依次放在a 、b 、c 、d 四点，则在光屏上得到的像 最大时，蜡烛一定是放在（）A. 蜡烛放置在距离透镜2. 5cm 处C.蜡烛放置在距离透镜12. 5cm 处 B. 蜡烛放置在距离透镜10cm 处D.蜡烛放置在距离透镜25cm 处D. 3cmC.D.A. a点B. b点 D. d点12.小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图中的（a ）和（b）,则A.小红要使底片上的像与小明的一样大，小红移动位置后，再减小镜头到底片的距离B.小明和小红离小强的距离相同C.小红离小强的距离近D.小红要使底片上的像与小明的一样大，小红移动位置后，再增大镜头到底片的距离二、填空题13.每年6月6日是全国爱眼日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八年级物理复习题第四章透镜及其应用
姓名:________ 班级:________ 成绩:________
一、单选题
1 . 如图所示，图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像，下列说法正确的是（）
A．由图甲可知凸透镜的焦距是40cm
B．图乙的成像的特点与投影仪的成像原理相同
C．图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像
D．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分
2 . 如图所示，在凸透镜成像的实验中，下列说法正确的是
A．蜡烛逐渐远离凸透镜时，移动光屏，在光屏上成的像逐渐变大
B．蜡烛逐渐靠近凸透镜时，光屏要靠近凸透镜才能承接到清晰的像
C．蜡烛在a 点时，所成的像是倒立缩小的
D．蜡烛在b 点时不成像
3 . 如图所示有四幅图，能说明近视眼的成因及矫正的是（）
A ．甲、丁
B ．乙、丙
C ．乙、丁
D ．甲、丙 4 . 对于正常眼来说，外界的物体不管是远处的还是近处的，在视网膜上成像后，所成的像都是 A ．正立缩小的虚像 B ．正立放大的虚像
C ．倒立放大的实像
D ．倒立缩小的实像
5 . 如图所示，小宇同学正在用“自拍神器”摄影留念．与用手直接拿自拍相比，利用自拍杆可以
A ．增大物距，增大像的大小，从而减小取景范围
B ．减小物距，减小像的大小，从而减小取景范围
C ．增大物距，减小像的大小，从而增大取景范围
D ．减小物距，增大像的大小，从而增大取景范围
6 . 许多家庭的门上都装有防盗门镜（俗称“猫眼”），从室内透过镜子向外看，可以看到来客的正立、缩小的像，由此可以断定，此防盗门镜的作用相当于一个
A ．凸透镜
B ．凹透镜
C ．三
棱镜
D ．玻璃砖 7 . 一物体放在距凸透镜20cm 处时，在另一侧距凸透镜6cm 处的光屏上出现了一个清晰的像，那么该透镜的焦距可能是
A ．3cm
B ．5cm
C ．7cm
D ．9cm 8 . 小杨做凸透镜成像规律的实验时，将焦距为10cm 的凸透镜固定在光具座上50cm 刻度线处，光屏和点燃的蜡烛置于凸透镜两侧。
实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图所示 . 要想在光屏上出现倒立、放大的像，蜡烛可以放在下列四个选项中的哪个位置：（ ）
A．蜡烛放置在距离透镜2.5cm处B．蜡烛放置在距离透镜10cm处
C．蜡烛放置在距离透镜12.5cm处D．蜡烛放置在距离透镜25cm处
9 . 如图所示,凸透镜竖直放置，凸透镜焦距为f，现有一点光源S在凸透镜左侧以凸透镜两倍焦距处为圆心，在经过主光轴的竖直平面内做顺时针圆周运动，半径为r，且r<f，则在下列关于点光源所成的像的运动轨迹的各图中，正确的是
A．B．C．D．
10 . 如图所示，凸透镜到报纸的距离为8cm，则该透镜的焦距可能是
A．10cm B．8cm C．5cm
D．3cm
11 . 如图所示，在“观察凸透镜成像的实验”中，若将蜡烛依次放在a、b、c、d四点，则在光屏上得到的像最大时，蜡烛一定是放在
A．a点B．b点C．c点D．d点
12 . 小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图中的（a）和（b），则
A．小红要使底片上的像与小明的一样大，小红移动位置后，再减小镜头到底片的距离
B．小明和小红离小强的距离相同
C．小红离小强的距离近
D．小红要使底片上的像与小明的一样大，小红移动位置后，再增大镜头到底片的距离
二、填空题
13 . 每年 6 月 6 日是全国爱眼日。
如果不爱护眼睛容易患上近视眼，矫正近视眼应佩戴_______透镜（填“凸”或“凹”）。
视力正常的眼睛，远近景物都能在视网膜上成倒立、缩小的______像（填“实”或“虚”）。
14 . 小明为判别直径相同的两透镜的类型，分别将它们正对太阳，把一张纸放在它的下方，在纸上得到相应的光斑，透镜与光斑的大小如图（d1＜d＜d2）．其中形成乙光斑的是_____凹透镜（一定/可能/一定
不）．
15 . 如图所示，初夏的早晨，树叶上常常会有一些露珠，透过这些露珠看到的叶脉会更清楚，露珠相当于一个放大镜，我们看到的是叶脉的________ (选填“虚”或“实”)像，叶脉位于该“透镜”的____ (填写与焦距的
关系)
16 . 为了监控取款机前的实时情况，银行ATM 自动取款机上方安装有一个摄像头。
摄像头的工作原理相当于_____透镜成倒立、缩小的实像；当取款人逐渐靠近取款机时，他所成像的像距会逐渐_____（选填“变大”、“变
小”或“不变”）。
17 . 小明为判别直径相同的两透镜的类型，分别将它们正对太阳，把一张纸放在它的下方，在纸上得到相应的光斑，透镜与光斑的大小如图所示（d1＜d＜d2）。
其中形成甲光斑的是_____（凸/凹）透镜，判断的理由是_____，为了判断形成乙光斑的是哪种类型的透镜，小明将透镜远离纸片，观察光斑的大小一直变大，由此小明判断此透镜
_____是凹透镜（一定/可能/一定不）。
18 . 如图是某摄影师抓拍的一滴水珠下落到水面瞬间的照片，水珠后方的花朵通过水珠成_________缩小的实像，此时水滴相当于_________镜；水珠在水中所成的像是_________像（选填“实”或“虚”像），此时水面相当
于_________镜．
19 . 图中是利用f＝_____cm的凸透镜在研究成像规律时物距与像距变化关系的图象。
实验中将点燃的蜡烛放
在凸透镜前15cm处，会得到一个_________的像（选填“放大”、“等大”或“缩小”）。
20 . 把物体放在离凸透镜20厘米的主光轴上，恰能成一个等大、倒立的实像。
若物体后退10厘米，可得到一个_____像；若物体向透镜靠近6厘米，可得到_____像；若物体向透镜再靠近6厘米，可得到_____像。
21 . 在甲、乙两幅示意图中，矫正近视眼的是________（填“甲”或“乙”）。
三、实验题
22 . 阅读下文，回答问题．
电子显微镜是在20世纪30年代出现的，它是类比于光学显微镜发展起来的．光学显微镜是用可见光照射被研
究的物体，利用光学透镜使光线偏折而成像的；电子显微镜则是让电子束穿过被研究的物体，利用电磁透镜使电子束偏转而成像的．如图是用磁场聚集的电子显微镜的示意图，发射电子的阴极K相当于光学显微镜的光源．从阴极发射出来的电子，经过磁透镜L1后变为平行的电子束，L1起会聚透镜的作用．电子束穿过被研究的物体O，产生被研究物体的透射像．磁透镜L2起物镜的作用，电子束通过它，放大成像I1，I2再经磁透镜L3放大成像I2，I2被投射在荧光屏S上，可以用照相的方法记录下来．
电子显微镜的放大率比光学显微镜的放大率高1 000倍左右．电子显微镜能观察到物质的精细结构，可以拍摄出物质的分子结构图，在现代科学技术中有重要应用．
（1）图中的磁透镜L，相当于光学器件中的_________透镜，对光起_________作用，磁透镜L2相当于光学显微镜的__________，物体通过它可以成放大的像，物体通过电子显微镜，成_________次________（选填“放大”或“缩小”）的像，像是_________（选填“倒立”或“正立”）的．
（2）电子显微镜相对于光学显微镜有哪些优点_____?
23 . 小航用如图所示的装置来探究照相机的成像情况，实验中所用凸透镜的焦距为10cm。
（1）实验前，需将蜡烛、光屏分别置于光具座上凸透镜两侧，调整凸透镜和光屏的中心大致与烛焰的中心在______；
（2）正确调整器材后，他将蜡烛放置在如图所示的位置，调整光屏直到光屏上可以成清晰实像，则该像是_____（进填“放大“或“缩小”）的实像：
（3）他接着将蜡烛稍微靠近凸透镜，要想光屏仍然成清晰的实像，则光屏应向____（选填“左”或“右”）
移动。
四、作图题
24 . 如图所示，请画出入射或折射光线，使光路完
整．
25 . （1）请在图中画出池底一盏灯发出的一条光线在水面处发生折射的光路图。
（2）商场中常装有一种带有回弹装置的防火门，若遇紧急情况门可直接推开然后自行回弹关闭。
如图是此门
的俯视图，请你在图中画出由内推开门时所用的最小力及其力臂。
五、简答题
26 . 我们到森林里游玩，为什么随意丢弃装有液体的饮料瓶容易引起火灾？
六、综合题
27 . 电动汽车是世界各国大力推广的新型交通工具，它具有节能、环保等特点．我国生产的某品牌电动汽车配备容量为120kW·h的锂电池．研究人员对汽车在行驶中所受到的阻力Ff与速度的关系，通过实验得到有关数据如下表所示.
（1）表漏填了一个数据，漏填的数据应为_____N．
（2）当该车以40m/s的测试速度匀速行驶时，牵引力功率为多少？
（3）该车充满电后以30m/s的速度匀速行驶，最多能行驶360km，则牵引力做的功是多少？电能转化为机械能的效率是多少？
28 . 凸透镜有汇聚光线作用，所以利用凸透镜可以“取火”，如图所示．根据图片回答下列问题：
（1）太阳光可以看做________（发散光、汇聚光、平行光）
（2）上下移动透镜看到现象是________
（3）要想尽快点燃干草，应该怎么做，请您具体描述如下：________
（4）你能否粗略估计出凸透镜的焦距？并说明理由．____。
