汽车散热器
汽车散热器——结构
汽车散热器的结构发展
管 片 式 平 片 结 构
管 片 式 开 窗 结 构
铜 质 管 带 式 平 片 结 构
铜 质 管 带 式 开 窗 结 构
铝 质 汽 车 散 热 器
铜 塑 水 箱 或 铝 塑 水 箱
20
汽车散热器——百叶窗翅片
百叶窗翅片具有切断散热器上气体边界层的发展、减小边界层的厚、提 高散热器性能的作用。所以百叶窗汽车散热器近 20年来得到了快速的发 展和日益广泛的应用。
16
汽车散热器——材料
Байду номын сангаас
考虑传热性能好、抗腐蚀能力强、具有足 够的强度、有良好的钎焊功能、易于加工 成型及好的经济性。目前，常用的散热器 材料主要有铜、铝和工程塑料等。初始阶 段散热器行业多选择铜以及铜的合金做为 散热器的材料。后由于铝的资源丰富，比 重是铜的1/3，利于焊接（钎焊工艺）等优 点渐渐涌入散热器行业。随着散热器行业 的发展，现今塑料也被用来制造散热器的 零部件（如增强尼龙66）。
18
汽车散热器——冷却液
《汽车散热器冷却液性能试验研究 》 郭 微等
结果表明: 采用不同物质作为冷却液时，气侧阻力基本没有变化，而其散 热量、液体侧阻力会出现差异。水作为冷却液时散热量最大，丙二醇溶 液次之，乙二醇溶液最小。相同液体流速以及风速的情况下液体侧压力 损失以丙二醇溶液最大，乙二醇溶液次之，而水最小。 19
14
汽车散热器——散热器芯
管带式散热器芯： 采用冷却管和散热带沿纵向间隔排列 的方式，散热带上的小孔是为了破坏 空气流在散热带上形成的附面层，使 散热能力提高。这种散热器芯散热能 力强，制造工艺简单，成本低，但结 构刚度不如管片式大，一般多为轿车 发动机采用，近年来在一些中型车辆 上也开始采用。
15
17
汽车散热器——冷却液
冷却液是发动机冷却系统中最重要的传热介质冷却 液一般由水、防冻剂和各类添加剂组成。在众多研究管 带式散热器的文献中，通常采用纯水作为冷却液。但在 汽车散热器实际使用过程中，散热器里面的冷却水不是 单纯的水，而是由水（符合饮用水质量）、防冻液（通 常为乙二醇）和各种专门用途的防腐剂组成的混合物， 也称为冷却液。这些冷却液中的防冻液含量占30%～ 50%，提高了液体的沸点，在一定工作压力之下，轿车 冷却液的允许工作温度可达摄氏120度，超过了水的沸 点且不容易蒸发防冻剂的种类众多，选择传热性能与防 冻能力突出的防冻剂是散热器设计过程中需要考虑的重 要问题。目前市场上较常用的防冻剂是乙醇、乙二、丙 二醇和丙三醇等。
23
汽车散热器——振荡流热管
目前的汽车散热器由于本身管式换热器效率低的限制，其散热效率低，消 耗材料难以降低，散热器体积大，已不能满足是燃料机车散热要求。为 此很多业内人员将视线转向振荡流热管。 振荡流热管是最新、也最为独特的一种热管，被视为解决微小空间高热 通量散热方案中一种很有希望和前途的传热元件。振荡流热管适用性好， 形状可以任意弯曲; 管径小( 一般为 3-5mm) ，可使有限的空间具有较 大的换热面积，从而减小热管散热器的整体尺寸; 又因其无需其他附属设 备，从而降低了运行和维护成本，制造成本远低于普通热管。另外，振 荡流热管具有启动温度，只有高于启动温度时振荡流热管才会工作，当 汽车发动机温度低时，振荡流热管散热器不会启动，就可以杜绝发动机 的过渡散热，减少油耗。
汽车散热器——材料
散热器的工作条件恶劣,一般位于汽车前端迎风处,不仅要 经受风吹雨淋和汽车排出的废气以及沙土、泥浆的污染,而且 还要承受反复的热循环和周期性振动。另外,散热器内长期流 动着冷却液,其中可能混有腐蚀性及有害的成分,对散热器有 锈蚀及腐蚀作用。因此,为保证散热器可靠的发挥散热作用, 对散热器材料性能有如下要求: (1)具有良好的导热性能。 (2)具有一定的强度和较强的耐腐蚀性。 (3)良好的加工性能及钎焊性能。 (4)良好的经济性。
28
29
纵流式散热器
横流式散热器 1-上水室；2-进水管；3-散热器芯；4-散热器盖； 5-下水室；6-出水管 12
汽车散热器——散热器芯
散热器芯部是散热器不可缺少的核心部件,起主要的散热作用。散热器 芯由许多冷却管和散热片组成，对于散热器芯应该具有足够的通流面积，让 冷却液通过，同时也应具备足够的空气通流面积，让足量的空气通过以带走 冷却液传给散热器的热量。同时还必须具有足够的散热面积，来完成冷却液、 空气和散热片之间的热量交换。采用散热片是为了增加散热器芯的散热面积。 散热器芯的构造形式有多样，常用的有管片式和管带式两种 。
5
发动机冷却系统概述——冷却系统的意义
发动机过冷的危害
1)进入气缸的混合气(或空气)温度太低，可燃混合气品质差（雾化 差），使点火困难或燃烧迟缓，导致发动机功率下降，燃料消耗量增 加（热量流失过多，燃油凝结流进曲轴箱）。 2)燃烧生成物中的水蒸汽易凝结成水而与酸性气体形成酸类，加重了 对机体和零件的侵蚀作用； 3)未汽化的燃料冲刷和稀释零件表面(气缸壁、活塞、活塞环等)上的 油膜，使零件磨损加剧。 4)润滑油黏度增大，流动性差，造成润滑不良，加剧机件磨损，增大 功率消耗。
冷却系统的作用在于对发动机适度冷却，使发动机有正常 的适宜的工作温度。
8
发动机冷却系统概述——发动机冷却形式
.
风冷式
小功率、军用、干旱地区
自然水冷 发动机冷却
水冷式 强制水冷
油冷式
9
发动机冷却系统概述——强制水冷式冷却系统
强制水冷式冷却系统组成
10
汽车散热器
汽车散热器是水冷式发动机冷却系统的关键部件。其利用冷风（既可以 是汽车行驶时迎面流动空气造成的冷风，也可以是冷却风扇提供的冷风）来 冷却被发动机高温元件加热的发动机冷却液。保证发动机在正常温度范围内 工作。
25
汽车散热器——振荡流热管
在振荡流热管汽车散热器中，热量通过振荡流热管的散热段与空气进行 强制对流换热散发出去。为了增强振荡流热管与空气的传热性能，采用热 管外加翅片的方式可以有效地增大换热面积，并且增加扰流，从而强化换 热效果。
26
汽车散热器——振荡流热管
《振荡流热管汽车散热器传热性能的实验研究》员冬玲等 对振荡流热管汽车散热器和管带式铜质汽车散热器进行了实验研究，得 到了两种散热器的传热和阻力特性。为便于进行对比分析，实验使用相 同时试验台，并保证梁总散热器的尺寸相同。实验台示意图如下：
24
汽车散热器——振荡流热管
振荡流热管有两种基本结构型式: 闭合回路结构和开放回路结构。如下图所 示： 振荡流热管散热器采用外4mm, 壁厚 0.5mm的紫铜管，开放回路结 构。为避免杂质或污物放出不凝性气 体破坏管内真空度，妨碍毛细作用， 预先对管道进行清洗，除油除垢，然 后采用专用的弯管模具手工弯制，采 用真空泵对管路进行预抽低真空，再 用扩散泵抽高真空，冲入介质乙醇。 热管的加热段置于水箱内，散热 段在水箱外。热管与隔板钎焊焊接， 并通过焊接金属板条对隔板的强度进 行加强，这样，热管和水箱的连接不 但密封好，耐高温，而且承压高。
13
汽车散热器——散热器芯
管片式散热器芯：
冷却管的断面大多为扁圆形，它连通上、 下水室，是冷却水的通道。和圆形断面 的冷却管相比，不但散热面积大，而且 万一管内的冷却水结冰膨胀，扁管可以 借其横断面变形而避免破裂。采用散热 片不但可以增加散热面积，还可增大散 热器的刚度和强度。这种散热器芯强度 和刚度都好，耐高压，但制造工艺较复 杂，成本高。
4
发动机冷却系统概述——冷却系统的意义
发动机过热的危害
1)降低充气效率，使发动机功率下降； 2)早燃和爆燃的倾向加大，使零件因承受额外冲击性负荷而造成 早期损坏； 3)运动件的正常间隙（热胀冷缩）被破坏，运动阻滞，磨损加剧， 甚至损坏； 4)润滑情况恶化，加剧了零件的摩擦磨损； 5)零件的机械性能降低，导致变形或损坏。
6
发动机冷却系统概述——冷却系统的意义
发动机适宜工作温度：
冷却水 80 ℃ ～90 ℃ 气缸盖、活塞顶部的温度不超过573K~673K(300℃~400℃) 润滑油的温度在343K～363K(70℃～90℃)，保证发动机具 有较好的动力性、经济性和净化性，使零件的运动和磨损正 常。
7
发动机冷却系统概述——冷却系统的意义
汽车散热器
冷却系统的意义 发动机冷却系统概述
汽 车 散 热 器
汽车散热器
发动机冷却形式
强制水冷式冷却系统
散热器芯
材料
冷却液
结构
百叶窗翅片式汽车散热器
振荡流热管
2
3
发动机冷却系统概述——冷却系统的意义
内燃机效率： ～30%，易产生高温废热 发动机工作时，燃料的燃烧可导致气缸内气体温度高 2200K～ 2800K(1927℃～2527℃)，并且只有大约1/3做功转变为机械能，
21
汽车散热器——百叶窗翅片
《汽车散热器结构参数对空气流动阻力特性影响数值分析》（湖南大学袁志群等）
每条压降曲线都是随着 散热器迎面风速的增加 而增加；随着翅片间距 的减小，压降增加较大； 翅片间距越大，压降随 风速的变化就越小。
每条压降曲线都是随着散 热器迎面风速的增加而增 加；随着百叶窗角度的增 加，压降略有增加；百叶 窗角度越小，压降随风速 的变化就越小。
每条压降曲线都是随着 散热器迎面风速的增加 而增加；随着百叶窗间 距的增加，压降有一定 的减小；百叶窗间距越 小，压降随风速的变化 22 就越大。
汽车散热器——百叶窗翅片
结论：
空气在百叶窗汽车散热器内部流动，在低雷诺数时，空气以轴向流动 为主；高雷诺数时，以百叶窗翅片间流动为主，增加了流动效率。 当其他几何参数不变时，翅片间距对压降性能影响较大。在较小的翅 片间距下，具有较大的阻力损失。 当其他几何参数不变时，百叶窗角度和百叶窗间距对压降性能影响较 小。在较大的百叶窗角度，具有较大的阻力损失；在较小的百叶窗间 距时，具有较大的阻力损失。 影响百叶窗汽车散热器流动阻力特性的因素是相互影响、相互制约的。
汽车散热器型谱
汽车散热器型谱
汽车散热器的型谱包括以下几种类型：
1. 水箱式散热器：水箱式散热器是目前最常见的汽车散热器类型。
其结构包括散热芯片、水箱和进出水管。
热水从车内循环到散热器内的散热芯片，经过散热后再回到发动机，以达到降温的目的。
2. 电风扇散热器：电风扇散热器是在水箱散热器的基础上增加了电风扇的类型。
当发动机温度过高时，电风扇会自动启动，加速散热芯片的散热效果。
3. 双层散热器：双层散热器是指在散热芯片上方增加一层散热片的散热器。
通过增加散热面积，提高了散热器的散热效果。
4. 铝制散热器：铝制散热器由铝材制成，具有良好的散热性能和轻量化特点。
铝材的导热性能优于其他材料，使得散热器可以更快、更充分地将热量散发出去。
5. 树脂散热器：树脂散热器是指使用树脂材料制造的散热器。
相比于金属散热器，树脂散热器具有更轻便、更灵活的特点。
6. 高效散热器：高效散热器是通过使用高效散热芯片和特殊设计的散热结构来提高散热效果的散热器。
高效散热器可以更快、更充分地散发热量，提高汽车的散热效率。
汽车散热器验收标准
汽车散热器验收标准汽车散热器作为汽车重要的散热部件，是保证汽车正常行驶、发动机不过热以及维持汽车发动机稳定工作的关键组成部分。
对于生产商来说，进行散热器的验收是确保散热器正常工作的必要流程。
本文将介绍汽车散热器验收标准。
1. 散热器外壳的表面检查散热器外壳的表面应不出现变形、裂缝等瑕疵。
另外，散热器的表面应光滑平整，不得有明显的氧化斑点、划痕和倒伏等表面缺陷。
在这个检验过程中，采用放大镜、毛刷、光线等设备辅助检查和操作。
2. 水箱漏水试验散热器的水箱应采用不锈钢材料或铝合金材质，其密封性能必须达到标准。
水箱应先进行干燥处理，然后在水箱内注满水，将散热器置于水槽中，进行供水进行水箱漏水试验。
一般来说，水箱漏水的情况只会出现在水箱的焊接和密封处，所以这是一个重要的检验环节。
3. 散热器内部水路的检查散热器的内部水路必须保证畅通，否则会影响汽车的散热效果。
散热器内部水路的检验应采用闭式循环水流测试法，将隔水桥压在水箱上，将水箱固定在自行车车架上，连接循环泵，将静态的循环水强制循环。
在循环水流的过程中，检验人员应观察循环水的流向是否通畅、水流是否平稳，以及是否有异物进入散热器内部。
4. 散热器的温度测试散热器的正常温度范围要根据不同型号的汽车而有所差异，这需要制造商根据实际情况进行测试。
测试前需做好必要的准备工作，如检查散热器的水量、测量散热器的出水口与进水口的温差等。
可以使用红外光温度计等设备进行温度的测试。
总之，对于制造厂家来说，汽车散热器的验收是非常重要的环节，不仅保证了散热器的正常工作，同时也确保了汽车的安全行驶。
希望今后的汽车制造商能够制定更加科学严谨的散热器验收标准，为消费者提供更加安全可靠的汽车。
汽车散热器的工作原理
汽车散热器的工作原理汽车散热器是发动机冷却系统中至关重要的组成部份。
它的主要功能是通过散热器将发动机产生的热量散发出去，保持发动机的正常工作温度。
本文将详细介绍汽车散热器的工作原理。
一、散热器的结构散热器通常由铝制的散热器芯和外壳组成。
散热器芯是由一系列平行罗列的细长管道和薄片组成，这些管道和薄片被称为散热器的“管芯”。
管芯的上下两端与进水口和出水口相连。
外壳则起到保护和支撑散热器芯的作用。
二、散热器的工作原理1. 冷却液的流动冷却液是散热器中起到冷却作用的介质，普通是由水和防冻液混合而成。
冷却液通过发动机水泵被抽送到散热器中，经过散热器芯的管道和薄片，然后返回发动机冷却系统。
2. 热量的传递当发动机工作时，会产生大量的热量。
这些热量通过发动机的金属壳体和冷却液传递到散热器内部。
冷却液在散热器芯内流动时，与芯片接触的金属管道和薄片会将热量传递给冷却液。
3. 空气的散热冷却液在散热器芯内流动时，外部空气通过散热器芯的薄片和管道，与冷却液进行热交换。
冷却液中的热量被传递给空气，使得空气温度升高。
同时，冷却液的温度下降，完成为了散热的过程。
4. 散热器的辅助装置为了提高散热效果，散热器通常配备有风扇。
风扇可以通过吸入外部空气，增加空气流动量，加速热量的散发。
风扇通常由发动机驱动，通过皮带传动或者电动方式工作。
三、散热器的工作原理示意图为了更好地理解汽车散热器的工作原理，下面是一个简化的示意图：[示意图]四、散热器的性能指标1. 散热效率散热效率是衡量散热器性能的重要指标。
它表示散热器在单位时间内散发热量的能力。
散热效率越高，散热器的冷却能力越强。
2. 压力损失压力损失是冷却液在流经散热器时由于磨擦和阻力产生的能量损失。
压力损失越小，冷却液的流动阻力越小，对发动机的负担越小。
3. 散热器的材质散热器的材质对其散热效果和耐用性有重要影响。
目前，大多数汽车散热器采用铝制散热器芯和外壳，因为铝具有良好的导热性和抗腐蚀性。

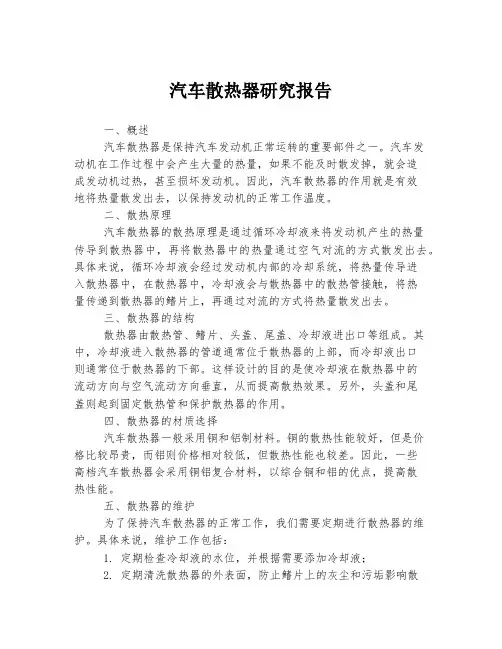

汽车散热器研究报告
汽车散热器研究报告一、概述汽车散热器是保持汽车发动机正常运转的重要部件之一。
汽车发动机在工作过程中会产生大量的热量，如果不能及时散发掉，就会造成发动机过热，甚至损坏发动机。
因此，汽车散热器的作用就是有效地将热量散发出去，以保持发动机的正常工作温度。
二、散热原理汽车散热器的散热原理是通过循环冷却液来将发动机产生的热量传导到散热器中，再将散热器中的热量通过空气对流的方式散发出去。
具体来说，循环冷却液会经过发动机内部的冷却系统，将热量传导进入散热器中，在散热器中，冷却液会与散热器中的散热管接触，将热量传递到散热器的鳍片上，再通过对流的方式将热量散发出去。
三、散热器的结构散热器由散热管、鳍片、头盖、尾盖、冷却液进出口等组成。
其中，冷却液进入散热器的管道通常位于散热器的上部，而冷却液出口则通常位于散热器的下部。
这样设计的目的是使冷却液在散热器中的流动方向与空气流动方向垂直，从而提高散热效果。
另外，头盖和尾盖则起到固定散热管和保护散热器的作用。
四、散热器的材质选择汽车散热器一般采用铜和铝制材料。
铜的散热性能较好，但是价格比较昂贵，而铝则价格相对较低，但散热性能也较差。
因此，一些高档汽车散热器会采用铜铝复合材料，以综合铜和铝的优点，提高散热性能。
五、散热器的维护为了保持汽车散热器的正常工作，我们需要定期进行散热器的维护。
具体来说，维护工作包括：1. 定期检查冷却液的水位，并根据需要添加冷却液；2. 定期清洗散热器的外表面，防止鳍片上的灰尘和污垢影响散热效果；3. 定期检查散热器的冷却液管道是否存在堵塞，如果发现堵塞可采用冲洗的方式进行清理。
六、结论汽车散热器是保持发动机正常工作的关键部件之一。
了解散热器的工作原理、结构及维护方法，可以帮助车主准确维护汽车散热器，延长汽车的使用寿命。
汽车散热器使用说明
汽车散热器使用说明
汽车散热器是车辆冷却系统中的重要部件，其作用是散热并保
持发动机在适宜的工作温度范围内。
以下是关于汽车散热器的使用
说明：
1. 定期检查，定期检查散热器是否有漏水、堵塞或损坏的情况，确保其正常工作。
2. 清洁保养，保持散热器的清洁，定期清洗散热器表面的灰尘
和杂物，确保空气能够顺利流过散热器，提高散热效果。
3. 冷却液检查，定期检查冷却液的量和质量，确保冷却系统中
的冷却液处于适当的水平和质量，避免发动机过热。
4. 注意保护，避免在行驶中碰撞到障碍物或受到外部冲击，以
免造成散热器损坏。
5. 维修更换，如发现散热器漏水、损坏或堵塞严重，应及时进
行维修或更换，以免影响发动机正常工作。
6. 注意温度，在行驶过程中，注意观察发动机温度表的指示，
确保发动机工作温度在正常范围内，避免过热或过冷。
7. 长途行驶，在长途行驶前，应确保散热器和冷却系统处于良
好状态，以确保发动机在长时间高负荷工作下保持正常温度。
总之，汽车散热器的使用和保养对于车辆的正常运行至关重要，定期检查、清洁保养、注意温度和及时维修是保证散热器正常工作
的关键。
希望以上信息能够帮助你更好地了解汽车散热器的使用和
维护。
汽车散热器的工作原理
汽车散热器的工作原理标题：汽车散热器的工作原理引言概述：汽车散热器是汽车冷却系统中非常重要的部件，它的作用是将发动机冷却液中吸收的热量散发到外部环境中，确保发动机正常工作温度。
了解汽车散热器的工作原理对于保持汽车发动机的正常运转非常重要。
一、导热管路1.1 散热器是通过一组导热管路连接到发动机冷却系统的。
1.2 冷却液从发动机中流过导热管路进入散热器。
1.3 导热管路内壁的设计使得冷却液可以均匀流过，增加散热效果。
二、散热片2.1 散热器内部有大量的散热片，用于增加散热表面积。
2.2 散热片的设计使得空气可以顺利流过，加速热量散发。
2.3 散热片的材质通常为铝合金，具有良好的导热性能。
三、风扇3.1 散热器通常还配备有风扇，用于增加空气流动量。
3.2 风扇的转动可以加速散热片与空气的热量交换。
3.3 风扇的转速会根据发动机温度自动调节，确保散热效果最佳。
四、冷却液4.1 冷却液在散热器中流过时会吸收发动机产生的热量。
4.2 冷却液的温度会随着散热器的散热效果而下降。
4.3 冷却液在散热器中的循环使得发动机保持在适宜的工作温度范围内。
五、热量交换5.1 散热器的工作原理是通过热量交换来实现发动机冷却。
5.2 热量从冷却液传递到散热片，再通过空气传递到外部环境。
5.3 散热器的设计和工作原理确保了发动机能够保持在适宜的工作温度下。
总结：汽车散热器是汽车冷却系统中至关重要的部件，通过导热管路、散热片、风扇、冷却液和热量交换等方式实现对发动机的有效冷却。
了解汽车散热器的工作原理可以帮助我们更好地维护汽车发动机，确保其正常运转。
汽车散热器工艺流程
汽车散热器是汽车冷却系统的重要组成部分，其工艺流程如下：
1. 材料选择：散热器的材料通常为铝、铜或不锈钢等金属材料。
在选择材料时，需要考虑材料的强度、耐腐蚀性、散热性能等因素。
2. 铸造：散热器的铸造通常采用压铸、重力铸造或砂型铸造等方式。
铸造过程中，需要控制铸造温度、压力等因素，以确保散热器的质量。
3. 机加工：铸造完成后，散热器需要进行机加工，包括切割、车削、钻孔等工序。
机加工的目的是去除散热器表面的毛刺和不平整部分，使其表面光滑。
4. 清洗：机加工完成后，散热器需要进行清洗，以去除表面的污垢和杂质。
清洗通常采用水洗、化学清洗等方式。
5. 检查：清洗完成后，散热器需要进行检查，以确保其质量符合要求。
检查包括尺寸检查、外观检查、压力测试等。
6. 涂装：如果需要，散热器可以进行涂装，以提高其美观度和防护性能。
涂装通常采用喷漆、电泳等方式。
7. 装配：最后，散热器需要进行装配，将其安装到汽车冷却系统中。
装配过程中，需要确保散热器与其他部件的配合精度和密封性能。
以上是汽车散热器的工艺流程，不同的散热器生产厂家可能会有不同的工艺流程，但总体来说，以上流程是比较普遍的。
汽车散热器国家标准
汽车散热器国家标准
汽车散热器是汽车发动机冷却系统中的重要组成部分，其性能直接影响着发动
机的工作效率和寿命。
为了确保汽车散热器的质量和性能，国家对其制定了一系列的标准，以保障汽车行驶安全和发动机正常工作。
首先，汽车散热器的材料和结构需要符合国家标准要求。
散热器的材料应具有
良好的导热性能和耐腐蚀性能，能够在高温和高压下稳定工作。
同时，散热器的结构设计应合理，能够有效地散热并且具有一定的抗振能力，以应对汽车行驶过程中的颠簸和震动。
其次，汽车散热器的工作性能也是国家标准所关注的重点。
散热器在工作时应
能够快速有效地将发动机产生的热量散发出去，保持发动机的正常工作温度。
同时，散热器的冷却液循环系统也需要符合标准要求，确保冷却液能够顺畅地循环流动，不会出现堵塞或渗漏的情况。
另外，国家标准还规定了汽车散热器的安装和使用要求。
散热器的安装位置和
方式应符合汽车制造商的设计要求，能够有效地与发动机和冷却系统连接，确保冷却效果。
同时，在使用过程中，汽车散热器也需要定期进行检查和维护，以确保其正常工作和使用寿命。
最后，国家标准还对汽车散热器的环保要求进行了规定。
散热器在制造和使用
过程中应符合环保要求，不得对环境造成污染。
同时，散热器的回收利用也应得到重视，以减少资源浪费和环境污染。
总的来说，汽车散热器国家标准的制定和执行，对于保障汽车行驶安全、延长
发动机使用寿命、减少环境污染具有重要意义。
只有严格执行标准要求，才能够确保汽车散热器的质量和性能达到国家规定的标准，为消费者提供安全可靠的汽车产品。
汽车散热器结构组成
汽车散热器结构组成汽车散热器是汽车发动机冷却系统中的重要组成部分，其结构复杂且功能多样。
本文将从散热器的组成结构、工作原理和维护保养等方面进行详细介绍。
一、散热器的组成结构汽车散热器由散热器芯、水箱、进水管、出水管、风扇、风道等组成。
1. 散热器芯：散热器芯是散热器的核心部分，通常由许多平行排列的散热管和鳞片组成。
散热管是由薄壁铜管制成，用于传导热量；而鳞片则是由铝制成，用于增加散热面积，以便更好地散发热量。
2. 水箱：水箱是散热器的外壳，通常由塑料或铝制成。
它的作用是固定散热器芯，并通过进水管和出水管与发动机冷却系统相连接，形成封闭的循环系统。
3. 进水管和出水管：进水管和出水管分别连接散热器和发动机冷却系统。
进水管将冷却液引入散热器芯，而出水管则将散热后的冷却液送回发动机，实现循环冷却。
4. 风扇：风扇通常安装在散热器后面，用于增加散热器的散热效果。
风扇通过吸入空气，使空气流经散热器芯，加速散热器芯的散热过程。
5. 风道：风道将风扇吸入的空气引导到散热器芯的表面，确保空气能够充分接触到散热器芯，提高散热效果。
二、散热器的工作原理汽车散热器的工作原理是利用冷却液通过散热器芯，与空气进行热交换，从而降低发动机的温度。
当发动机工作时，冷却液通过进水管进入散热器芯，经过散热管和鳞片的热交换后，散发热量。
同时，风扇的旋转产生负压，将空气吸入风道，经过散热器芯，带走热量。
最后，冷却液经过出水管流回发动机冷却系统，循环往复，达到降低发动机温度的目的。
三、散热器的维护保养为了保证散热器的正常工作和延长使用寿命，需要进行定期的维护保养。
1. 清洗散热器：长时间使用后，散热器芯会积累一定量的灰尘和污垢，影响散热效果。
因此，应定期清洗散热器芯，可以使用高压水枪或专用清洗剂进行清洗。
2. 检查冷却液：定期检查冷却液的液位和质量，确保其在适当范围内，如果发现冷却液有异常，应及时更换。
3. 检查风扇和风道：定期检查风扇和风道的工作情况，确保其正常运转。
汽车中散热器的作用和原理
汽车中散热器的作用和原理汽车中散热器是发动机冷却系统中非常重要的一个组件，其作用是冷却发动机并保持其运行温度在正常范围内。
汽车发动机在燃烧过程中会产生大量的热量，如果不能及时散热，则会导致发动机温度过高，进而影响其正常工作甚至损坏。
汽车散热器的工作原理主要是通过利用冷却液对发动机散热，从而达到降低发动机温度的目的。
冷却液通过发动机冷却系统循环流动，从而将发动机内部产生的热量带走，然后通过散热器散发到外界。
下面将详细介绍汽车散热器的工作原理。
汽车发动机冷却系统中的冷却液是通过流动实现发动机散热的，通过泵被吸引到发动机内部，然后通过发动机水套和水箱进行循环。
在发动机内部，冷却液流经水套，通过贯穿发动机各缸体的冷却通道接触到发动机表面，以吸取发动机产生的热量。
热冷却液在流动过程中会不断吸热，并与发动机燃烧产生的热量进行热交换，吸收热量后的冷却液被带走，再通过冷却系统的管路进入到散热器。
散热器是冷却系统中实现热交换的关键设备。
它通常由许多薄片组成，薄片之间形成一系列的狭窄通道，冷却液从一个头部进入散热器，然后通过这些通道逐步流动，从而使得冷却液的热量能够尽量均匀地散发到外界。
同时，散热器外部还配有风扇，使得空气能够更加有效地进入散热器进行热交换，提高冷却效果。
在流经散热器过程中，冷却液通过与散热器相接触，将热量传递给散热器上的金属薄片。
金属薄片的表面积很大，通过薄片的导热性能，热量能够迅速传导到薄片的表面。
然后，通过风扇吹过散热器，冷却液与空气进行热量交换。
当冷却液中的热量被散热器上的金属薄片和空气吸收后，其温度会降低，然后通过管道再次回到发动机进行散热。
除了散热器外，汽车冷却系统还包括其他重要的部件，如恒温阀、水泵、水箱和冷却液。
恒温阀能够控制冷却液的流动速度，使其根据发动机温度的变化自动调整冷却液的流量。
水泵通过旋转带动冷却液流动，保证冷却液能够循环到发动机各个部位进行散热。
水箱则作为冷却液的储存器，同时起到排泄过热冷却液的作用。
