供热空调水系统各种阀门的工作原理
空调三通阀工作原理
空调三通阀工作原理
空调三通阀是一种用于调节和控制冷热水流量的阀门。
它通过改变流体的通路，实现将冷水和热水分别引入或关闭所需系统的管道中，从而控制温度。
空调三通阀通常由阀体、阀芯和执行机构组成。
具体工作原理如下：
1. 阀体：空调三通阀一般为T型结构，有三个流体入口和一
个出口。
其中两个流体入口用于连接冷水和热水源，另一个流体入口连接待调节的系统管道。
2. 阀芯：阀芯位于阀体内，通常为带有孔或槽的圆盘状结构。
阀芯可以旋转或移动，以实现不同的流体通路。
3. 执行机构：空调三通阀的执行机构可以是手动操作的手柄，也可以是自动控制的电动或气动执行器。
执行机构根据系统的需求，通过控制阀芯的位置和角度，来改变流体通路。
工作过程如下：
当阀芯处于某个位置时，流体可以按照设定的通路流动。
例如，当阀芯使热水源与系统管道相连时，热水可以进入系统供暖。
当需要改变通路时，执行机构会控制阀芯的位置，即旋转或移动阀芯。
阀芯移动到不同的位置时，流体通路会随之改变。
例如，将阀芯旋转至冷水源与系统管道相连的位置时，则冷水可
以进入系统进行制冷。
通过控制执行机构，可以根据需要来调节阀芯位置，从而实现冷热水流量的控制，进而控制空调系统的温度。
空调各个阀门的作用原理
空调各个阀门的作用原理？zjkzhan gxue123 11级分类：理工学科被浏览310次 2013.06.26a254364035采纳率：57% 10级 2013.06.261，空调风阀一般调节阀，为调节各个支路风量平衡，里面是一组平行可以同时转动的叶片，叶片转动角度为90度。
电动调节阀，为一般调节阀的基础上加上电动执行器，可以远程控制阀门的开启，开度，和关闭。
防火阀，为一般调节阀基础上，加上一个温度感应包，到温度达到70度，风阀自动关闭。
用在排烟管道上动作温度为280度。
2，空调水阀。
我这里有一篇文章，供你参考：第一节闸阀闸阀是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门。
闸阀在管路中主要作切断用。
闸阀是使用很广的一种阀门，一般口径DN≥50mm的切断装置都选用它，有时口径很小的切断装置也选用闸阀，闸阀有以下优点：①流体阻力小。
②开闭所需外力较小。
③介质的流向不受限制。
④全开时，密封面受工作介质的冲蚀比截止阀小。
⑤体形比较简单，铸造工艺性较好。
闸阀也有不足之处：①外形尺寸和开启高度都较大。
安装所需空间较大。
②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。
③闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。
一、闸阀的种类1．按闸板的构造可分1）平行式闸阀：密封面与垂直中心线平行，即两个密封面互相平行的闸阀。
如图2—12所示。
图2-12 图2-13 在平行式闸阀中，以带推力楔块的结构最常为常见，既在两闸板中间有双面推力楔块，这种闸阀适用于低压中小口径（DN40—300mm）闸阀。
也有在两闸板间带有弹簧的，弹簧能产生予紧力，有利于闸板的密封。
2）楔式闸阀：密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀如图2—13所示。
密封面的倾斜角度一般有2°52´，3°30´，5°，8°，10°等，角度的大小主要取决于介质温度的高低。
阀门分类图解介绍及原理说明
阀门分类标准
按结构形式分类
根据阀门的结构形式，阀门可以分为闸阀、截止 阀、球阀、蝶阀、旋塞阀等。
按工作原理分类
根据阀门的工作原理，阀门可以分为节流阀、调 压阀、安全阀、减压阀等。
按用途分类
根据阀门的用途，阀门可以分为给排水阀门、消 防阀门、空调阀门、化工阀门等。
各类阀门的特性与适用场景
闸阀
闸阀具有流体阻力小、启闭力矩小、适用 介质广泛等特性，适用于温度、压力较高 的场合。
详细描述
闸阀通常由一个闸板、阀体和阀杆组成。当 需要开启或关闭阀门时，通过转动阀杆，带 动闸板上下移动。当闸板上升至阀座密封面 时，流体通道被关闭；当闸板下降至阀座密 封面以下时，流体通道被打开。闸阀具有流 体阻力小、密封性能好、操作简便等优点， 广泛应用于各种管道系统中。
截止阀工作原理图解
总结词
旋塞阀
旋塞阀具有密封性好、流体阻力小、启闭 力矩较小等特性，适用于需要开关频繁的 场合。
截止阀
截止阀具有密封性好、流体阻力较大、启 闭力矩较大等特性，适用于需要调节流量 和压力的场合。
蝶阀
蝶阀具有结构简单、体积小、重量轻等特 性，适用于需要调节流量和切断介质的场 合。
球阀
球阀具有启闭速度快、密封性好、流体阻 力小等特性，适用于需要快速开关的场合 。
球阀
球阀是一种转角为90°的开关阀门，通过球体的旋转实现流体的开启或关闭。
球阀主要由阀体、球体和密封圈组成。当需要开启或关闭阀门时，通过旋转球体来实现流体的开启或关闭。球阀具有流体阻 力小、密封性能好、开关迅速等优点，广泛应用于气体、液体等介质中。
03
阀门工作原理图解
闸阀工作原理图解
总结词
通过上下移动闸板来控制流体通道的开启和 关闭
暖通中的各种阀门和作用
暖通中的各种阀门和作用前言：嘿呀，小伙伴们！你们知道吗，在暖通系统中呀，那些阀门可厉害啦，就像一个个小卫士，守护着我们的温暖呢。
今天我们就一起来探索一下暖通中的各种阀门以及它们的作用吧。
范围：这个暖通中的各种阀门和作用呢，适用于所有的暖通系统哦，不管是家里的暖气系统，还是大型的工业暖通系统，都有它们的身影呢。
规范性引用文件：（哎呀呀，这个暂时还没想好具体有哪些呢，等以后知道了再加上吧）术语和定义：暖通：就是让我们的房间变得温暖或者凉爽的系统啦，就像魔法一样呢。
阀门：就像是水管或者气管上的小开关，能控制水流或者气流的通断和大小呢。
截止阀：它就像一个守门员，能把管道完全关闭，不让水流或者气流通过，就像我们把大门关上一样。
调节阀：它呢，就像一个调节器，可以调节水流或者气流的大小，让我们能根据需要来控制温度或者风量，就像我们调节收音机的音量一样。
安全阀：它可是一个安全小卫士哦，当管道里的压力超过一定限度时，它就会自动打开，把多余的压力释放出去，就像我们的安全气囊一样，保护着系统的安全。
要求：1. 这些阀门要质量好，能长久地使用，就像我们的玩具要结实一样呢，不能轻易坏掉。
2. 它们的密封性能要好，不能让水流或者气流泄漏出去，就像我们要把水杯盖盖紧一样。
3. 阀门的操作要方便，不能太复杂，就像我们开门一样简单。
试验方法：1. 我们可以把阀门安装在一个模拟的管道系统中，然后给管道加压，看看阀门能不能正常关闭和打开，密封性能好不好。
2. 也可以调节阀门的开度，看看它对水流或者气流的控制效果怎么样。
3. 还要观察阀门在不同环境下的工作情况，比如温度啦、湿度啦等等，看看会不会影响它的性能。
检验规则：1. 如果阀门在试验中不能正常工作，或者密封性能不好，操作不方便，那就不符合要求啦，不能使用哦。
2. 生产厂家要按照这些检验规则来严格检验每一个阀门，确保它们都能符合标准。
结论：哇哦，小伙伴们，原来暖通中的各种阀门这么重要呀！它们就像一个个小英雄，为我们的暖通系统保驾护航，让我们能在舒适的环境中生活和工作。
阀门原理及使用类型
化工1407 谭鸿 1403010718
阀门的定义 阀门的分类 阀门的类型 截止阀
（1）阀门的定义
➢在流体系统中，用来控制流体的方向、压力、流量的装置；
➢是使配管和设备内的介质（液体、气体、粉末）流动或停 止并能控制其流量的装置。
➢可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油 品、液态金属和放射性介质等各种类型流体的流动。
谢谢
操作：
① 启闭截止阀，用力应该平稳，不可冲击。
② 当截止阀全开后，应将手轮倒转少许，使螺纹之间严紧， 以免松动损伤。
③ 管路初其冲走，然后轻轻关闭（不能快闭、 猛闭，以防残留杂质夹伤密封面），再次开启，如此重 复多次，冲净脏物，再投入正常工作。
③ 安全类：如安全阀、防爆阀、事故阀等。安全阀的作用是 防止管路或装置中的介质压力超过规定数值，从而达到安 全保护的目的。
④调节类：如调节阀、节流阀和减压阀，其作用是调节介质 的压力、流量等参数。
⑤分流类：如分配阀、三通阀、疏水阀。其作用是分配、分 离或混合管路中的介质。
⑥特殊用途类：如清管阀、放空阀、排污阀、排气阀、过滤 器等。排气阀是管道系统中必不可少的辅助元件，广泛应 用于锅炉、空调、石油天然气、给排水管道中。往往安装 在制高点或弯头等处，排除管道中多余气体、提高管道路 使用效率及降低能。
④ 如手轮、手柄损坏或丢失，应立即配齐，不可用活络板 手代替，以免损坏阀杆四方，启闭不灵，以致在生产中 发生事故。
⑤ 某些介质，在截止阀关闭后冷却，使阀件收缩，操作人 员就应于适当时间再关闭一次，让密封面不留细缝，否 则，介质从细缝高速流过，很容易冲蚀密封面。
注意事项：
截止阀的安装与维护应注意以下事项： ① 手轮、手柄操作的截止阀可安装在管道的任何位置上。 ② 手轮、手柄及微动机构，不允许作起吊用。 ③ 介质的流向应与阀体所示箭头方向一致。

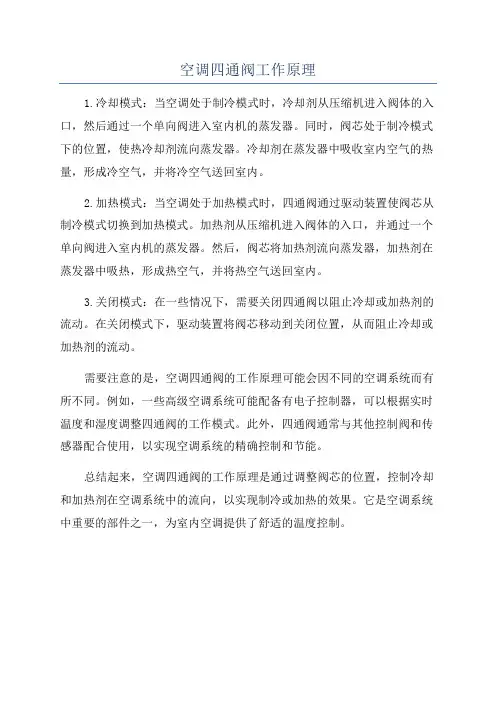

空调四通阀工作原理
空调四通阀工作原理
1.冷却模式：当空调处于制冷模式时，冷却剂从压缩机进入阀体的入口，然后通过一个单向阀进入室内机的蒸发器。
同时，阀芯处于制冷模式下的位置，使热冷却剂流向蒸发器。
冷却剂在蒸发器中吸收室内空气的热量，形成冷空气，并将冷空气送回室内。
2.加热模式：当空调处于加热模式时，四通阀通过驱动装置使阀芯从制冷模式切换到加热模式。
加热剂从压缩机进入阀体的入口，并通过一个单向阀进入室内机的蒸发器。
然后，阀芯将加热剂流向蒸发器，加热剂在蒸发器中吸热，形成热空气，并将热空气送回室内。
3.关闭模式：在一些情况下，需要关闭四通阀以阻止冷却或加热剂的流动。
在关闭模式下，驱动装置将阀芯移动到关闭位置，从而阻止冷却或加热剂的流动。
需要注意的是，空调四通阀的工作原理可能会因不同的空调系统而有所不同。
例如，一些高级空调系统可能配备有电子控制器，可以根据实时温度和湿度调整四通阀的工作模式。
此外，四通阀通常与其他控制阀和传感器配合使用，以实现空调系统的精确控制和节能。
总结起来，空调四通阀的工作原理是通过调整阀芯的位置，控制冷却和加热剂在空调系统中的流向，以实现制冷或加热的效果。
它是空调系统中重要的部件之一，为室内空调提供了舒适的温度控制。
电磁阀、热力膨胀阀、四通阀、闸阀、蝶阀的作用
电磁阀、热力膨胀阀、四通阀、闸阀、蝶阀的作用电磁阀（Electromagneticvalve）是用电磁掌控的工业装备，是用来掌控流体的自动化基础元件，属于执行器，并不限于液压、气动。
用在工业掌控体系中调整介质的方向、流量、速度和其他的参数。
电磁阀可以搭配不同的电路来实现预期的掌控，而掌控的精度和快捷性都能够保证。
电磁阀有很多种，不同的电磁阀在掌控体系的不同位置发挥作用，最常用的是单向阀、安全阀、方向掌控阀、速度调整阀等。
热力膨胀阀是通过掌控蒸发器出口吻态制冷剂的过热度来掌控进入蒸发器的制冷剂流量。
热力膨胀阀实现冷凝压力至蒸发压力的节流，同时掌控制冷剂的流量；它的体积虽小，但作用巨大，它的工作好坏，直接决议整个体系的工作质量，以最佳的方式给蒸发器供液，保证蒸发器出口制冷剂蒸汽的过热度稳定，感温包必需与压缩机的吸气管精良的打仗从而精准的感应压缩机的吸气温度，通常充注着与制冷体系内部相同的制冷剂，从而实现通过感温包反馈回来的压力即是压缩机吸气温度对应的该种类型制冷剂的饱和压力，通过膨胀阀确保了在运行环境发生变化时（比如热负荷变化），实现蒸发器最优及最佳的供液方式，感温包的充注量只依据在某一特定的温度下完全感温包内液态制冷剂完全蒸发来进行修正的，这就等于给作用在膨胀阀膜片上方感温包反馈回来的压力规定了一个上限，由于假如管壁外貌温度连续增高，只会加添感温包内部气态制冷剂的温度（处于过热状态），而压力基本上不再更改。
四通阀，液压阀术语，是具有四个油口的掌控阀。
四通阀是制冷装备中不可缺少的部件，其工作原理是，当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。
闸阀（gatevalve）是用闸板作启闭件并沿阀座轴线垂直方向移动，以实现启闭动作的阀门。
暖通系统12大阀件的详细图文介绍
四通阀四通阀，液压阀术语，是具有四个油口的控制阀。
四通阀工作原理：当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。
闸阀闸阀(gatevalve)是用闸板作启闭件并沿阀座轴线垂直方向移动，以实现启闭动作的阀门。
闸阀特点：闸阀只能全开和全关，启闭件是闸板，运动方向与流体方向相垂直，方形工字闸阀两个密封面形成楔形、楔形角随阀门参数而异，通常为5°，介质温度不高时为2°52‘。
改善闸阀的工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
热力膨胀阀热力膨胀阀是通过控制蒸发器出口气态制冷剂的过热度来控制进入蒸发器的制冷剂流量。
热力膨胀阀作用：热力膨胀阀实现冷凝压力至蒸发压力的节流，同时控制制冷剂的流量;热力膨胀阀可以最佳的方式给蒸发器供液，保证蒸发器出口制冷剂蒸汽的过热度稳定，感温包必须与压缩机的吸气管良好的接触从而准确的感应压缩机的吸气温度，通常充注着与制冷系统内部相同的制冷剂，从而实现通过感温包反馈回来的压力即是压缩机吸气温度对应的该种类型制冷剂的饱和压力；通过膨胀阀确保了在运行环境发生变化时(比如热负荷变化)，实现蒸发器最优及最佳的供液方式，感温包的充注量只根据在某一特定的温度下完全感温包内液态制冷剂完全蒸发来进行修正的，这就等于给作用在膨胀阀膜片上方感温包反馈回来的压力规定了一个上限，因为如果管壁表面温度继续增高，只会增加感温包内部气态制冷剂的温度(处于过热状态)，而压力基本上不再改变。
减压阀减压阀是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的水压减少至阀后管路所需的水平。
减压阀作用：减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供热空调水系统各种阀门的工作原理
供热空调水系统各种阀门的工作原理-上海阀门知识
阀门在供热空调水系统中被广泛应用于控制水的压力、流量和流向。
供热空调水系统阀门的种类和工作原理：供热空调水系统中常用的阀门按阀体结构形式和功能可分为闸阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、减压阀、安全阀、疏水阀、平衡阀等类。
按照驱动方式分为手动、电动、液动、气动等四种方式。
按照公称压力分高压、中压、低压三类。
供热空调水系统常用的鸿丰阀门的工作原理及特点如下：
闸阀是指关闭件（阐板）沿介质通道轴线的垂直方向移动的阀门。
其优点是流阻系数小，启、闭所需力矩较小，介质流向不受限制。
缺点是结构尺寸大，启闭时间长，密封面易损伤，结构复杂。
把闸阀分为不同类型，最常见的形式是平行式和楔式闸阀，根据阀杆的结构，还可分成明杆闸阀。
闸阀按结构形式可分为以下四种：
闸阀
（1）平行式闸阀：指两个密封面相互平行的闸阀。
适用于低压，中、小口径（DN50-400mm）的管道。
（2）楔式闸阀：指两个密封面成楔形的闸阀。
分为双阐板、单阐板和弹性阐板。
（3）明杆闸阀：由于能较直观显示其启闭程度，所以多年来中小通径被广泛应用，通常DN 小于等于80mm选用明杆闸阀。
（4）暗杆闸阀：其阀杆螺母在阀体内与介质直接接触。
适用于大口径阀门和安装空间受限制的管路，如地下管线。
蝶阀
其名称来源于翼状结构的蝶板。
在管道上它主要用于切断和节流，当蝶阀用于切断时，多用弹性密封，材料选橡胶、塑料等，当用于节流时，多用金属硬密封。
鸿丰蝶阀的优点是体积小，重量轻，结构简单，启闭迅速，调节和密封性能良好，流体阻力和操作力矩较小。
蝶阀按结构可分为杠杆式（双摇杆）、中心对称门
指关闭体（阀瓣）沿阀座中心线移动的阀门。
它在管道中一般只作切断用，而不用于节流，通常公称通径都限制在DN250mm以下。
缺点是压力损失大。
截止阀种类很多，按照结构一般分为直通式、确式和直流式。
角式截止阀在制冷系统中较多采用，其进口通道呈90度直角，会产生压力降，最大优点是安装在管路系统的拐角处，既省90度弯头，又便于操作。
球阀
球阀是由旋塞阀演变而来的，它在管道上主要用于切断、分配和改变介质流向。
它的特点是流体阻力最小，其阻力系数与同长度的管段相等，启闭快，密封可靠，结构紧凑，易于操作和维修，因而广泛用于许多场合。
球阀按球体的结构形式可分为以下三种：
（1）浮动球球阀：其结构简单，密封性能良好，由于球所承受的工作介质载荷全部传给了出口端阀座密封圈，因而这种结构只适用于中、低压场合，其缺点是组装困难，制作精度要
求高，同时操作力矩也较大。
（2）固定球球阀：球阀的球体固定的，由两段与球体连在一起的固定轴支承，在介质压力的作用下，球体不会产生位移。
它适用于高压和大口径的管道。
（3）弹性球球阀：适用于高温、高压介质。
在球体上开有弹性槽，这种结构在开启和关闭时可以减少两密封面间的磨擦，同时也就降低了操作力矩。
旋塞阀
旋塞阀的重要特性是它易于适应多通道结构，以致一个阀可以获得两个，三个甚至四个不同的流道。
旋塞的种类很多，一般可分为：
（1）紧定式旋塞阀：一般用于PN小于等于0.6MPa的场合。
（2）填料式旋塞阀：大量用于公称压力PN>1.0MPa的场合。
（3）自封式旋塞阀：主要靠介质本身的压力来实现，多用于空气介质。
自封式结构下面的弹簧可以起到预紧和压紧的作用。
此外还有三通、四通式旋塞阀，多用于分配、换向等。
止回阀
又称逆流阀、逆止阀、背压阀和单向阀。
是用来防止管道和设备中介质倒流的一种阀门，它靠管路中介质本身的流动产生的力而自动开启和关闭。
上海鸿丰旋启式回阀的阀瓣围绕阀座外的销轴旋转，又分单瓣和多瓣，前者一般用于公称通径DN50-500mm，后者一般用于公称通径DN大于等于600mm。
还有空排止回阀，是用于锅炉给水泵出口防止介质倒流及起排空作用的；新型缓闭止回阀，有消除水锤作用；隔膜式止回阀，防止水击性能好；球形止回阀，是阻止介质逆流的理想产品。
减压阀
是通过启阀件的节流和调节，将介质压力降低，并通过阀后介质压力的直接作用，使阀后的压力自动满足预定的要求。
通常减压阀后的压力P2应小于阀前压力P1的0.5倍，即P2>0.5P1。
减压阀按结构分为活塞式、薄膜式、波纹管式、弹簧薄膜式、杠杆弹簧式等。
安全阀
它在设备、装置和管道上作为安全保护装置，以防止介质的压力超过规定的数值。
鸿丰安全阀的主要结构有杠杆式、弹簧工和先导式（脉冲式）三种。
其优点是体积小，轻便。
灵敏度高，安装位置不受限制；缺点是作用在阀杆上的力随弹簧的变形而变化。
弹簧式安全阀又分微启式和全启式，带扳手和不带扳手的，封闭式和敞开式等不同型式。
疏水阀
疏水阀适用于蒸汽供热设备和管道，用以自动排除凝结水、空气及其它不凝性气体，并阻止蒸汽的漏失，即起阻汽排水的作用。
选用时，先要根据凝结水的最大排量和进出口的压力差选型，还要加以修正，其修正系数为1.5-4；其次要合理安装。
蒸汽疏水阀按启闭形式可分为以下几类：
（1）机械型蒸汽疏水阀：由凝结水液位变公驱动启闭件。
（2）热静力型蒸汽疏水阀：由凝结水温度变化驱动启阀件。
（3）热动力型蒸汽疏水阀：由凝结水动态特性变公驱动启阀件。
平衡阀
平衡阀是水力管网中用来测量及调整至设计流量，并具有必要的测量精度的阀门。
鸿丰平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。
利用专用智能仪表，输入阀门型号和开度值，根据测得的压差信号就可直接显示出流经该平衡阀的流量值，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试，就可使各用户的流量达到设定值。
