汽车空调制冷系统工作原理

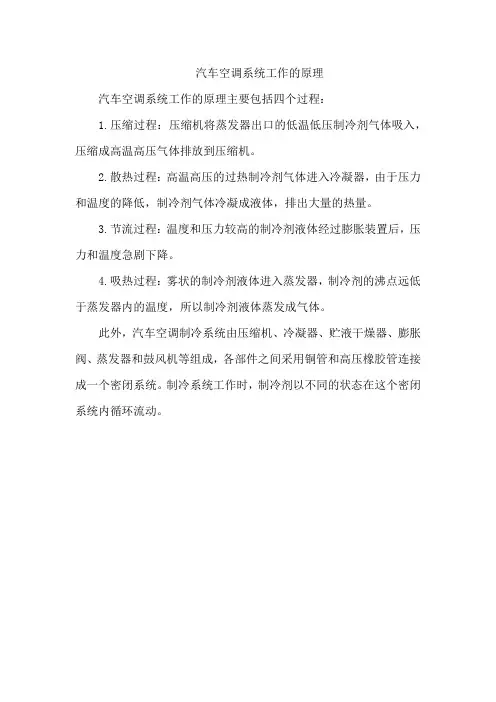

汽车空调系统工作的原理
汽车空调系统工作的原理
汽车空调系统工作的原理主要包括四个过程：
1.压缩过程：压缩机将蒸发器出口的低温低压制冷剂气体吸入，压缩成高温高压气体排放到压缩机。
2.散热过程：高温高压的过热制冷剂气体进入冷凝器，由于压力和温度的降低，制冷剂气体冷凝成液体，排出大量的热量。
3.节流过程：温度和压力较高的制冷剂液体经过膨胀装置后，压力和温度急剧下降。
4.吸热过程：雾状的制冷剂液体进入蒸发器，制冷剂的沸点远低于蒸发器内的温度，所以制冷剂液体蒸发成气体。
此外，汽车空调制冷系统由压缩机、冷凝器、贮液干燥器、膨胀阀、蒸发器和鼓风机等组成，各部件之间采用铜管和高压橡胶管连接成一个密闭系统。
制冷系统工作时，制冷剂以不同的状态在这个密闭系统内循环流动。

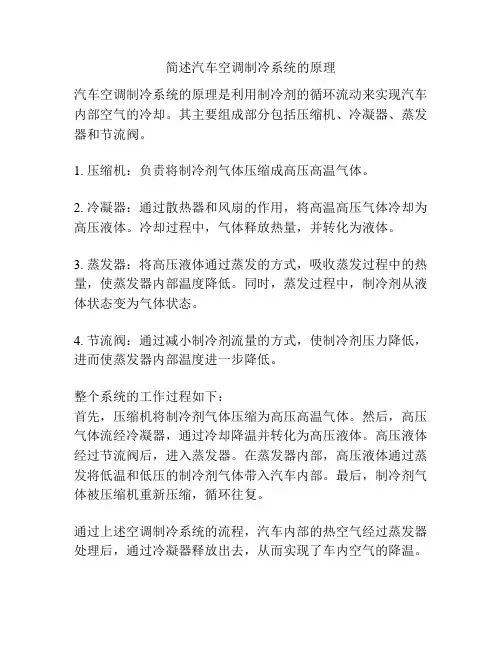

简述汽车空调制冷系统的原理
简述汽车空调制冷系统的原理
汽车空调制冷系统的原理是利用制冷剂的循环流动来实现汽车内部空气的冷却。
其主要组成部分包括压缩机、冷凝器、蒸发器和节流阀。
1. 压缩机：负责将制冷剂气体压缩成高压高温气体。
2. 冷凝器：通过散热器和风扇的作用，将高温高压气体冷却为高压液体。
冷却过程中，气体释放热量，并转化为液体。
3. 蒸发器：将高压液体通过蒸发的方式，吸收蒸发过程中的热量，使蒸发器内部温度降低。
同时，蒸发过程中，制冷剂从液体状态变为气体状态。
4. 节流阀：通过减小制冷剂流量的方式，使制冷剂压力降低，进而使蒸发器内部温度进一步降低。
整个系统的工作过程如下：
首先，压缩机将制冷剂气体压缩为高压高温气体。
然后，高压气体流经冷凝器，通过冷却降温并转化为高压液体。
高压液体经过节流阀后，进入蒸发器。
在蒸发器内部，高压液体通过蒸发将低温和低压的制冷剂气体带入汽车内部。
最后，制冷剂气体被压缩机重新压缩，循环往复。
通过上述空调制冷系统的流程，汽车内部的热空气经过蒸发器处理后，通过冷凝器释放出去，从而实现了车内空气的降温。
汽车制冷系统的工作原理
汽车制冷系统的工作原理
汽车制冷系统主要由制冷压缩机、蒸发器、冷凝器、膨胀阀及连接管路等组成，工作原理如下：
1.制冷剂在蒸发器中吸收发动机工作时的热量而蒸发，通过制冷剂的吸热过程来降低车内温度。
空调压缩机在不断地工作，将从蒸发器中吸收的热量吸入到空调系统中。
空调压缩机是汽车空调系统的心脏，它将发动机产生的高温高压气体吸入到压缩机中。
通过压缩机的压缩过程，将高温高压的气体冷却下来，使之成为低温低压的气体。
然后经节流阀（也称膨胀阀）进入蒸发器，制冷剂在蒸发器中吸热蒸发，吸收车内热量，使车内温度降低。
2.制冷剂在冷凝器中完成循环，通过冷凝器将系统中的热量转移到冷却介质——液体中，同时在制冷剂流过管路时开始蒸发。
制冷剂蒸发后，由于温度降低，压力升高，会从蒸发器表面溢出，并冷凝成液体。
3.当冷却水温度低于一定值时，液泵将冷却水吸入管内循环使用；当冷却水温度高于一定值时，液泵将冷却水喷入管内循环使用；当液泵停止工作后，制冷剂进入冷凝器进行热交换后再回到蒸发器进行循环。
—— 1 —1 —。
汽车空调工作原理
汽车空调工作原理汽车空调是现代汽车中必备的舒适装置之一。
它能有效地调节车内温度，提供舒适的驾驶环境。
那么，汽车空调是如何工作的呢？1. 制冷循环汽车空调系统采用制冷循环的原理来实现空调效果。
制冷循环主要由四个关键部分组成，即压缩机、冷凝器、蒸发器和节流阀。
首先，压缩机起到提高制冷剂压力和温度的作用。
它将低温低压的制冷剂从蒸发器中吸入，通过压缩使其压力和温度升高。
随后，高压高温的制冷剂进入冷凝器。
冷凝器是一个类似于散热器的装置，通过散热的方式将制冷剂的温度降低。
当制冷剂在冷凝器中散热并冷却时，它从气体状态转变为液体状态。
然后，冷凝后的制冷剂进入蒸发器。
蒸发器是一个位于汽车内部的散热器，通过风扇将空气吹过，使得制冷剂在蒸发的过程中吸热。
这样，蒸发器表面的空气温度就会下降，从而实现车内空气的降温效果。
最后，制冷剂从蒸发器中返回压缩机，开始新一轮的循环。
在这个过程中，节流阀控制制冷剂进入蒸发器的速度，以确保循环的平稳进行。
2. 制热循环除了制冷循环，汽车空调系统还具备制热功能。
制热循环与制冷循环的基本原理相同，但是它可以通过改变制冷剂的循环顺序来实现车内的加热效果。
在制热模式下，汽车空调系统通过改变蒸发器和冷凝器的功能，将从外部吸入的冷空气加热后吹出，以提供车内的暖风。
3. 空气循环和过滤除了制冷和制热功能外，汽车空调系统还能够实现空气循环和过滤的功能。
空气循环可以选择将外部空气或车内空气循环使用。
在某些情况下（如车辆进入污染区域），选择循环车内空气可以减少外部污染物的进入。
而在需要新鲜空气的时候，选择外部空气循环可以提供更好的通风效果。
同时，汽车空调系统还配备了空气过滤器，它能有效地过滤空气中的灰尘、花粉、有害气体等颗粒物质，提供更清洁的车内空气。
总结汽车空调通过制冷循环和制热循环的原理来调节车内温度。
制冷循环中的压缩机、冷凝器、蒸发器和节流阀相互配合，实现了车内空气的降温效果。
而在制热模式下，通过改变循环顺序，汽车空调系统可以提供车内的暖风。
汽车空调制冷系统组成和原理
按工作原理不同可 以分为往复活塞式 和旋转式两大类。
旋转式
往复活塞式
滚动活塞式
刮片式
三角式
（汪克尔转子式）
曲轴连杆式 斜盘式
辐射式
压缩机的类型一（活塞式）
压缩机的类型二（刮片式）
刮片式压缩机主要由转子 、定子、叶片及壳体、端 盖等零件组成。
压缩机的类型三（摇板式）
摇板式又叫翘板式
压缩机的类型四（斜盘式）
吸收
电磁离合器
作用：控制压缩机的运转． 类型：旋转线圈式、固定线圈式 工作特点：一般受压力开关和温控器控制。 电磁线圈一端搭铁，另一端经空调开关与电源
相连。 当开关（冷气）接通时，离合器接合，压缩
机转动。当开关（冷气）关闭时，离合器分 离，压缩机停止运转。
电磁离合器的构造
压缩机工作时电磁离合器的情形
压力保护开关
作用：使系统压力维 持在正常范围内。当 系统压力高于或低于 规定的极限值时，自 动切断电磁离合器的 电流，使压缩机停止 工作。
一般分有高压开关和 低压开关以及高低压 组合开关三种。
压力开关的结构与原理
三、压力保护开关
• 高压极限值 一般为 2.0~3.2MPa ，低压极限 值一般为 0.2MPa.具 体数值请查 看相关车型 说明书。
本课学习内容
一、汽车空调制冷系统的组成 二、汽车空调制冷系统的工作原理 三、汽车空调制冷系统主要部件
一、汽车空调制冷系统的组成
空调制冷系统的基本组成
制冷系统主要由压缩机、 冷凝器、干燥器、压力开 关、膨胀阀、蒸发器、冷 却风机等部件组成。
汽车空调制冷系统元件位置示意图
二
空调制冷系统的工作原理
膨胀节流管
结构是一根节流用的细铜管装在一根工程塑料管 内，两端均有滤网，出口端接蒸发器，进口端接 冷凝器。液体制冷剂经滤网从进口进入节流管从 其小孔喷出，由于体积增大压力降低一般用压力开关 作为蒸发器温度控制,使蒸发器出口压 力保持0.201MPA左右.一般安装在集 液器上而高低压开关安装在高压管路 上.

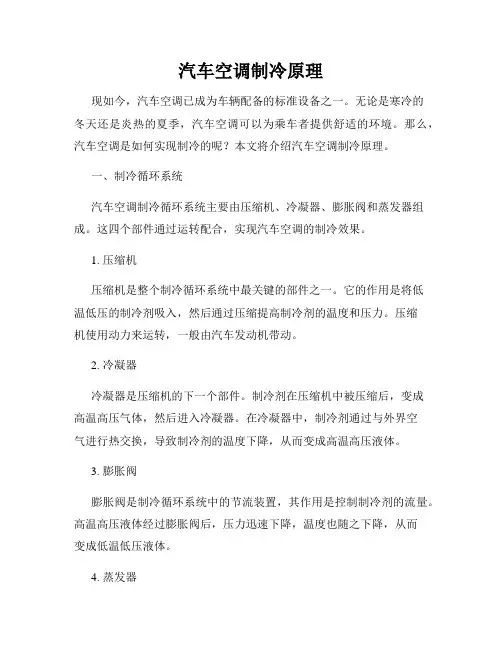

汽车空调制冷原理
汽车空调制冷原理现如今，汽车空调已成为车辆配备的标准设备之一。
无论是寒冷的冬天还是炎热的夏季，汽车空调可以为乘车者提供舒适的环境。
那么，汽车空调是如何实现制冷的呢？本文将介绍汽车空调制冷原理。
一、制冷循环系统汽车空调制冷循环系统主要由压缩机、冷凝器、膨胀阀和蒸发器组成。
这四个部件通过运转配合，实现汽车空调的制冷效果。
1. 压缩机压缩机是整个制冷循环系统中最关键的部件之一。
它的作用是将低温低压的制冷剂吸入，然后通过压缩提高制冷剂的温度和压力。
压缩机使用动力来运转，一般由汽车发动机带动。
2. 冷凝器冷凝器是压缩机的下一个部件。
制冷剂在压缩机中被压缩后，变成高温高压气体，然后进入冷凝器。
在冷凝器中，制冷剂通过与外界空气进行热交换，导致制冷剂的温度下降，从而变成高温高压液体。
3. 膨胀阀膨胀阀是制冷循环系统中的节流装置，其作用是控制制冷剂的流量。
高温高压液体经过膨胀阀后，压力迅速下降，温度也随之下降，从而变成低温低压液体。
4. 蒸发器蒸发器是制冷循环系统中最后一个重要的部件。
低温低压液体经过膨胀阀后，进入蒸发器。
在蒸发器中，制冷剂与外界空气进行换热，吸收外界热量，将其温度进一步降低，从而变成低温低压蒸汽。
二、制冷原理基于以上制冷循环系统的运转过程，汽车空调实现制冷的原理可以总结如下：1. 压缩冷凝阶段在压缩冷凝阶段，压缩机将低温低压制冷剂吸入，通过压缩提高制冷剂的温度和压力。
随后，高温高压气体进入冷凝器，与外界空气进行热交换。
在这个过程中，制冷剂的温度迅速下降，变成高温高压液体。
2. 膨胀蒸发阶段高温高压液体经过膨胀阀后，压力迅速下降，温度也随之下降，变成低温低压液体。
这样的低温低压液体进入蒸发器，在与外界空气进行换热的过程中，进一步吸收外界热量，将其温度进一步降低，变成低温低压蒸汽。
3. 换热降温阶段低温低压蒸汽进入蒸发器后，与蒸发器外壁接触，并通过传递热量吸收外界的热量。
而蒸发器外壁则通过与内部低温蒸汽的接触，将其温度降低，从而形成汽车空调制冷效果。
简述汽车空调制冷系统的组成和工作原理
简述汽车空调制冷系统的组成和工作原理一、汽车空调制冷系统的组成汽车空调制冷系统主要由压缩机、冷凝器、蒸发器和节流装置四部分组成。
1. 压缩机：压缩机是汽车空调制冷系统的核心部件，其作用是将低温低压的气体通过压缩提高温度和压力，使其变为高温高压的气体。
常见的汽车空调制冷系统中使用的压缩机有离心式和活塞式两种。
2. 冷凝器：冷凝器是将高温高压的气体通过散热器散热后变为高温高压液态，其作用是将制冷剂释放出来，并将其变为液态，以便进入蒸发器。
3. 蒸发器：蒸发器是汽车空调制冷系统中最重要的部件之一，其作用是将液态制冷剂通过节流装置降低温度和压力，使其变为低温低压的气体。
在这个过程中，蒸发器会吸收周围环境中的热量，并将其带走，从而达到降低室内温度的目的。
4. 节流装置：节流装置是蒸发器中的一个小孔，其作用是通过限制制冷剂的流量，使其在经过蒸发器时降低温度和压力，从而实现制冷的效果。
二、汽车空调制冷系统的工作原理汽车空调制冷系统的工作原理可以分为四个步骤：压缩、冷凝、膨胀和蒸发。
1. 压缩：当汽车启动时，压缩机开始工作，将低温低压的气体通过压缩提高温度和压力，使其变为高温高压的气体。
这个过程中需要消耗一定的能量。
2. 冷凝：高温高压的气体进入冷凝器后，通过散热器散热后变为高温高压液态。
在这个过程中，制冷剂释放出来，并将其变为液态。
3. 膨胀：液态制冷剂通过节流装置降低温度和压力，使其变为低温低压的气体。
在这个过程中，膨胀阀会限制制冷剂的流量，并将其喷射到蒸发器中。
4. 蒸发：制冷剂在蒸发器中遇到低压低温的空气，变成低温低压的气体，并吸收周围环境中的热量，从而达到降低室内温度的目的。
这个过程中需要消耗一定的能量。
三、汽车空调制冷系统的注意事项1. 定期检查：汽车空调制冷系统需要定期检查，以确保其正常工作。
特别是在夏季高温时，更需要加强检查和维护。
2. 清洗滤网：汽车空调制冷系统中有一个滤网，其作用是过滤灰尘和杂质。
汽车空调的工作原理
汽车空调的工作原理汽车空调是现代汽车中不可或缺的设备之一，它为我们提供了舒适的驾驶环境。
那么，汽车空调是如何运作的呢？本文将为您详细介绍汽车空调的工作原理。
一、制冷回路汽车空调的制冷回路主要由压缩机、冷凝器、膨胀阀和蒸发器四个主要部分组成。
首先，压缩机的作用是将制冷剂气体吸入，并将其压缩成高压气体。
然后，高压气体进入冷凝器，在这里通过与外界空气的热交换，使制冷剂气体冷却并变成高压液体。
接下来，高压液体通过膨胀阀进入蒸发器，此时，由于膨胀阀的作用，高压液体急剧减压并蒸发成低温低压气体。
最后，低温低压气体再次进入压缩机，循环往复，达到持续制冷的效果。
二、循环系统除了制冷回路，汽车空调还需要一个循环系统来保证制冷剂的循环流动。
循环系统主要包括制冷剂、压力传感器、控制阀门和压力开关。
制冷剂在循环系统中扮演着媒介的角色，通过不断循环流动来实现制冷的效果。
压力传感器用于监测制冷剂的压力情况，当压力过高或过低时，会触发相应的控制阀门打开或关闭，以保证系统的正常运行。
而压力开关则用于检测压力传感器是否正常工作，保障系统的安全性。
三、温度控制为了满足不同驾驶者的需求，汽车空调还配备了温度控制系统。
温度控制系统主要由温控器、吹风机和进气控制门组成。
温控器可以根据驾驶者设定的温度值，自动调节制冷剂的流量和温度，从而实现空调系统的温度控制。
吹风机则负责将冷却后的空气吹送到车内，并通过进气控制门来控制空气的进入方向和流量，以满足人们的不同需求。
四、辅助系统在汽车空调中，还有一些辅助系统来提高其性能和便利性。
其中，冷热交换器是汽车空调中的一个重要组成部分，它通过与车内热风的热交换，可以起到节能和加快制冷速度的作用。
此外，空气过滤器和除湿器可以有效地过滤空气中的杂质和湿度，保持车内空气清新和干燥。
还有一些高级汽车空调系统还可以实现自动控制、多温区调节和空气质量监测等功能。
总结起来，汽车空调的工作原理主要包括制冷回路、循环系统、温度控制和辅助系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷凝过程:
•如果气态物质中的热量被吸收（放 热），气态物质就会转变成液态。
蒸发过程:
•制冷剂如果吸收一定的热量,就会由 液态转变为液态。
冷媒变化动画
压缩机
来自蒸发器的低温低压的冷媒气体被压缩 机压缩成高温高压的气体进入冷凝器。
液体
气体
蒸发器
低压 低温
冷凝器
液体
气体
压缩机
高压 高温
Hale Waihona Puke 冷凝器气态的冷媒向周围的空气或水放热，气态冷媒液化为液体
汽车电气-汽车空调制冷系统
汽修1401第一组
小组分工
资料查阅：
马帅帅 朱许杰 颜束键
内容整合：
嵇山山 王天成 李雪冰
后期整合：
徐帅
尤阳
PPT制作：
翟平洋 协作：唐文状
目标
一、汽车空调制冷系统的组成 二、汽车空调制冷系统主要部件
三、汽车空调制冷系统的工作原理
一、汽车空调制冷系统的组成
气体
液体 放热
空气或水
膨胀阀
液体
（膨胀阀）
吸热
蒸发器
冷凝器
液体
压力变换器
放热
工作原理运行动画
总结
空调制冷工作原理
汽车空调工作时，制冷系统内的低压、低温制冷剂蒸气被压缩 机吸入并压缩为高压、高温的过热蒸气后排至冷凝器；同时车 外侧风扇吸入的车外空气流经冷凝器，带走制冷剂放出的热量， 使高压、高温的制冷剂蒸气结为高压液体。高压液体经过节流 （膨胀阀）降压降温流入蒸发器，并在相应的压力下蒸发，吸 取周围热量，同时车内侧风扇使车内空气不断进入蒸发器的翅 片间进行热交换，并将放热后变冷的气体送向车内。如此室内 外空气不断循环流动，达到降低温度的目的。
制冷系统
主要由 压缩机、冷凝器、干燥器、 膨胀阀、蒸发器部件组成。
空调的必备部件
蒸发器
提供冷量
压缩机
提供动力
膨胀阀
节流降压
冷凝器
排放热量
冷凝器、蒸发器 ——换热器：
蒸发器：
蒸发相变的热交换器。在制冷系 统中的作用是对外输出冷量，冷 却被冷却的介质。
冷凝器：
冷凝相变的热交换器。在制冷系 统中的作用是对外输出热量。
