钠离子在线式分析仪
产品名称：钠离子在线式分析仪
产品型号：Na—8000
典型应用：
电厂补给水、锅炉水、凝结水、炉水
技术指标：
测量范围0-2000ppb；
检出限小于1.0ppb；
精确度±1.0ppb或读数的±5.0%，取大者；
响应时间15分钟；
水样通道1—4路可选；
环境温度10-45℃（一般室内安装）；
样品流量100-300ml/min；
数据传输多路4-20mA，量程可设，或采用RS232串口；
电源要求230VAC,50Hz；
机械尺寸700mm X500mm X310mm；
净重30kg；
安装方式可壁挂，可嵌入系统机柜，也可独立落地式安装；
仪器特点：
先进的自诊断、预警系统，当样品突然中断时，有预警信号；
多路分析过程中一路样品断水不影响其他路样品的正常分析；
每个样品分析都进行自动调整零点，扣除干扰；
光学可调定量装置，通过取样量的调整可适应不同浓度的水样测量；
非接触式注射泵试剂传输系统，试剂消耗量低，维护量少；
Na—8000钠离子在线式分析仪可编程的自动校准方式；
用户可选择预制试剂或半成品固体试剂，预制试剂成批制备，保证了试剂质量的均匀和稳定，半成品固体试剂保质时间长，用户用时自行配置。
在线钠离子分析仪的使用维护
2.1 水样温度根据Polymetron9245钠离子分析仪的使用手册，要求水样温度5～45℃，经查阅相关文献，测量水温最佳温度是25±1℃。
某厂的除盐水装置设在厂房内，北方冬季有保暖措施，同时在环境温度偏低时，在整套装置的进水端增加提温措施，可以保证样品水温全年维持在25～29℃，而且钠离子分析仪对温度具有一定的补偿功能，因此水样温度可以满足仪表测量准确性的要求。
2.2 水样pH当水样的pH<10时，受的干扰，测量相对误差随着水样的pH 降低而成倍增大；当水样pH ≥10时，的影响减小，测量相对误差控制在5%以内；若水样pH 过大，也会造成测量数据异常偏大，甚至可能导致碱结晶在电极上。
因此，为保证在线钠表的测量准确性，必须采取有效的碱化措施，控制pH 在10.5～11即可满足测量要求。
Polymetron9245钠离子分析仪调节pH 的试剂为二异丙胺，利用其易挥发特性，在碱化瓶中形成碱性气氛，二异丙胺分子透过扩散管通过气泵打入测量系统中，调节水样的pH 。
该分析仪不能自动检测水样的pH ，不能自动调节气泵的流量，需要人为手工测定pH 和调节流量。
在运行过程中，气态的二异丙胺在扩散管中会发生结晶而堵塞管路，若长时间不清洗扩散管，会导致pH 偏低，因此需要每1～2个月对扩散管进行清洗或更换。
在日常维护中，还需定期检查整个碱化系统是否有泄漏以及碱化瓶的O 型圈是否完好等。
2.3 进样流速Polymetron9245钠离子分析仪的水样流速为5～30L/h ，压力0.2～6bar ，过低或过高均会导致分析数据结果异常偏大或偏小。
实际运行的最佳流速需要进行摸索确定。
生产处理量的波动以及再生投用后的运行，都会造成进样流速的不稳定，为了保证测量的准确性，需要在较大波动后对流速进行校准。
Polymetron9245在线钠离子分析仪没有流量计，通过长时间的经验摸索，打开钠表进水阀后，调节水样入口流量，以20秒左右0 引言在线分析仪表在炼油化工企业生产中对产品质量的把控具有重要意义，能够连续监测产品质量状态，为生产的及时调整提供决策依据。
钠表说明书
0 .....1000 ppb
2.6.2极限输出
继电器接点额定值：250VAC 1A max.
编程请看第3节。
极限2一般用于警告显示，极限1用于钠值高限指示。
2.6.3信号输出
隔离电源输出回路
0-20mA或4-20mA最大负载600
输出1，15（+）和16（-）：钠LIN/LOG范围或温度
输出2，6（-）和8（+）：钠LIN/LOG范围或温度
从电解液瓶密封嘴处切断1厘米，把参比电极上的电解液导管插到尖嘴上，注意不要溅出KCL溶液。
用位于变送器底下的固定夹把容器倒置固定。
把瓶底刺一个小孔以保持压力平衡。
小心地旋下保护套，并向上推毛玻璃套让电解质流入电极管和电极中。把多余的电解质用纸巾擦去以免流入测量池。因为浓KCL溶液腐蚀性很强。
用手把毛玻璃套拧紧并向下拉。
打开变送器盒左下边电源开关。仪表先进行自检和显示软件版本，最后转入正常钠测量值显示。
3．操作
箭头键：
ENTER
选择参数。在设置模式中：确认键
改变数值
ESCAPE
报绝输入。在设置模式中：放弃设置
功能键：
电极校准
见校准
设置极限值
见报警和极限值
+
编程模式
同时按两键
选择编程
见编程
显示切换
在编程模式中选择参数
例外：如果P8.0校准延时设为零，信号输出将立即跟踪钠浓度的变化。
P0测量参数
程序
选择值
工厂设置
注释
P0.0
过滤时间常数
4 ...... 300秒
60
输入信号缓冲
P0.1
校准的hold功能
在线钠表日常操作与注意事项
在线钠表日常操作与注意事项仪表的停运和启动方法下面的步骤是针对被测水样断流一天以上所必须进行的操作。
这样就避免了在仪表内部产生腐蚀性试剂蒸汽的可能性。
关机危险：在取下试剂瓶之前首先关闭空气泵，否则取下试剂瓶时空气泵会向外溅出腐蚀性的的试剂。
操作时请佩戴手套和防护眼镜，以防系统内的试剂对操作者造成伤害。
▲进入空气泵设定菜单,压 setup 键。
压 cal / test 键选择菜单项，直至 TEST 符号出现在屏幕上方。
压 enter 键进入检测菜单，用▲ / ▼键上、下滚动，直至 AIr 符号显示在屏幕上。
压 enter 键。
用 cal / test 键选择 On/Off 选项,启动或关闭空气泵注：空气泵关闭后，空气泵运行时嗒嗒的声音将停止。
压 enter 键接受该操作并返回测试子菜单。
压 screen 键返回测量模式。
1. 切断进入仪表的水样，参见第四章，流量调节章节。
2. 切断仪表电源，参见第二章仪表接线章节部分。
3. 排净流通池内的水样。
4. 取下试剂瓶，并存放在通风良好的地方，比如实验室的通风橱。
5. 从流通池上方小心取出钠电极和参比电极，并通过它们的电极线缆将其悬挂起来。
6. 从参比电极包装盒中取出黑色的电极保护胶套，将其套在参比电极的底部，以防参比电极填充液变干。
启动1. 如果水样断流几天，请更换新的扩散管。
扩散管长时间暴露在试剂中将会变脆。
如果不清楚试剂已经使用多久，请更换新的试剂，并在维护记录表上做好记录。
重新将新试剂安装到仪表上。
2. 活化钠电极，用去离子水冲液钠电极，小心将钠电极安装到仪表。
参见第二章，新钠电极的活化与安装章节部分。
3. 打开仪表的入口阀门，使水样进入仪表。
如果需要，调节压力调节阀，使水样流速保持在 40 mL/min（使用氨应用包和 DIPA 应用包）或 25 mL/min（使用高酸度应用包测量阳床出水）。
4. 从参比电极上取下黑色的电极保护胶套。
重新将能电极安装至仪表上。
在线钠表影响因素及处理方法
在线钠表影响因素及处理方法1 基本原理与组成1.1 样品处理（碱化）系统钠表特有的，就是对被测水样进行加碱处理，将被测水样的pH 值增至10.0以上。
1.2 测量室钠指示电极、参比电极、温度补偿电极和流通池组成。
由此将钠离子浓度信号转换为电压信号。
1.3 信号处理及显示系统高阻放大、温度补偿、报警等电路、控制面板及显示器等组成，其主要功能是对钠离子浓度测量产生的信号进行处理，最终显示钠离子浓度计。
2 样品处理系统钠离子表的样品处理系统主要是对被测样品的pH 值进行调整（SW AN 公司要求10左右）。
水样的碱化是为了减少氢离子对测量的影响。
同时，碱化充分的水样的电导率大大增加，从而减少了纯水中电位测量中的静电干扰问题。
应定期检查碱化后的水样的pH ，避免碱化剂量不够造成的误差。
2.1 碱化(扩散)原理利用扩散管的微孔和管内外溶液的碱浓度差异，使管内的样品pH 值得以提高。
常用碱化液：二乙胺﹑二乙丙胺﹑基准级纯氨水等。
SW AN 公司采用的二异丙胺，NH4+ + OH - = NH 3·H 2O ，样水pH 提高，铵离子和氢离子减少。
3常见故障及处理方法3.1 扩散管破裂 表面现象：扩散瓶溢满。
产生原因：扩散管破裂致使水样进入扩散瓶。
处理方法：更换扩散管(同时换新碱化液)。
3.2 低浓度测量误差大产生原因：待测样品pH 值过低，示值受氢离子干扰，a 样品流速过高b 扩散管失效（或长度不够）c 碱化液浓度低处理方法：a 降低样品流速；b 更换扩散管（或增加长度）；c 提高碱化液浓度。
3.3 指示电极老化表面现象：响应速度明显变慢，校准（标定）时间大大超过5min （甚至无法进行标定；响应速度明显变慢。
产生原因：电极老化。
处理方法：进行活化处理，只能用有效的酸性活化液，手工和自动两种方式。
SW AN建议钠表每周做一次活化，以确保仪表工作正常。
3.4 电极测量示值不稳定产生原因：水样碱化不够，碱化扩散管老化或长度不够，至使水样pH值偏低，测量受水样中氢离子干扰影响；碱化液浓度偏低。
BT-2003型钠离子分析仪
BT-2003型钠离子分析仪一、钠离子分析仪用于测定水中的钠离子含量。
蒸汽中的盐类主要是钠盐，含钠量可以表征蒸汽中含盐量的多少；水处理系统中，钠离子分析仪用于测定阳床出水的钠离子含量，从而判断阳离子交换器的运行终点。
二、BT-2003型钠离子分析仪是带微处理器的实验室钠离子分析仪。
其配套的传感器由测量电极、参比电极和温度电极组成。
适用于高纯水中钠离子浓度测量，也适合于一般水样中钠离子浓度的测量。
在仪表标定和测量之前，必须先用二异丙胺作为碱化剂对水样进行PH值的调节，且要求PH值调节至10.5以上（一般要求加入二异丙胺8~10滴）。
其目的时为了消除水样中H+对Na+测量的干扰。
仪表在测量低含量Na+浓度时，污染往往对测量造成较大测量误差，所以，在测量之前，对电极系统、测量杯须用加有碱化剂的高纯水进行冲洗，并且操作时要十分细心。
三、注意事项：出厂时，测量和参比电极上各有一个保护帽，内含一个浸有特殊溶液的海绵，以维持敏感膜的湿润，在使用前应摘下保护帽；测量和参比电极使用前应在碱化后的PNa4水样中浸泡8小时，以确保标定准确性；取下电极套后，应避免测量电极的敏感玻璃泡与硬物接触，因为任何破损或擦毛都可能使电极失效；仪表长时间不使用时，应及时取出电极，套上保护帽，或将电极放入碱化后的PNa4水样中，不要放入蒸馏水、蛋白质溶液或酸性氟化物溶液中；电极不能接触油性物质；电极引出插头必须保持清洁干燥，不能受潮或进水；参比电极内充液在使用过程中会逐渐消耗，需要定期补充，其最低液位不能低于电极芯内发亮位置。
BT-2003型钠离子分析仪操作程序一、使用前的检查1.电源正常，仪表处于良好备用状态2.化验用二异丙胺药量充足二、操作步骤1.取样：取样前，用样水冲洗取样瓶三次以上，然后取水样200mL。
2.冲洗电极：在测量前，用除盐水充分清洗电极。
然后在水样中滴加二异丙胺（一般要求加入二异丙胺8~10滴），再用已碱化至大于10.5PH的被测水样冲洗电极系统，操作时要十分细心。

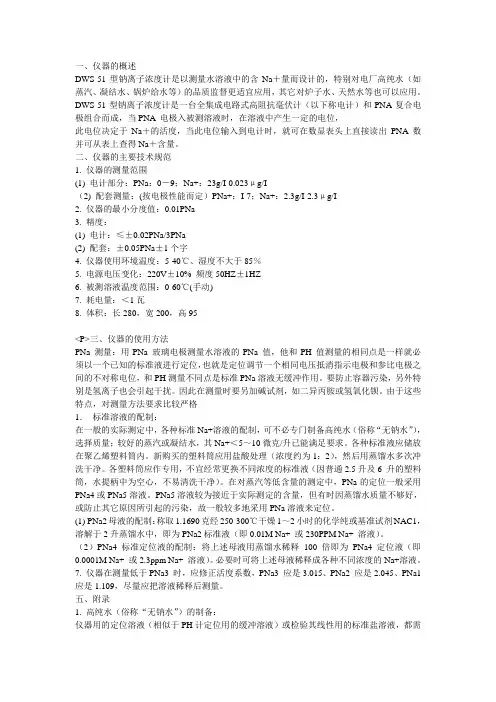

钠离子计说明书
一、仪器的概述DWS-51型钠离子浓度计是以测量水溶液中的含Na＋量而设计的，特别对电厂高纯水（如蒸汽、凝结水、锅炉给水等）的品质监督更适宜应用，其它对炉子水、天然水等也可以应用。
DWS-51型钠离子浓度计是一台全集成电路式高阻抗毫伏计（以下称电计）和PNA复合电极组合而成，当PNA 电极入被测溶液时，在溶液中产生一定的电位，此电位决定于Na＋的活度，当此电位输入到电计时，就可在数显表头上直接读出PNA 数并可从表上查得Na＋含量。
二、仪器的主要技术规范1. 仪器的测量范围(1) 电计部分：PNa：0－9；Na+：23g/I-0.023μg/I（2) 配套测量：(按电极性能而定）PNa+：I-7；Na+：2.3g/I-2.3μg/I2. 仪器的最小分度值：0.01PNa3. 精度：(1) 电计：≤±0.02PNa/3PNa(2) 配套：±0.05PNa±1个字4. 仪器使用环境温度：5-40℃、湿度不大于85％5. 电源电压变化：220V±10% 频度50HZ±1HZ6. 被测溶液温度范围：0-60℃(手动)7. 耗电量：＜1瓦8. 体积：长280，宽200，高95<P>三、仪器的使用方法PNa 测量：用PNa 玻璃电极测量水溶液的PNa 值，他和PH 值测量的相同点是一样就必须以一个已知的标准液进行定位，也就是定位调节一个相同电压抵消指示电极和参比电极之间的不对称电位，和PH测量不同点是标准PNa溶液无缓冲作用。
要防止容器污染，另外特别是氢离子也会引起干扰。
因此在测量时要另加碱试剂，如二异丙胺或氢氧化钡。
由于这些特点，对测量方法要求比较严格1．标准溶液的配制：在一般的实际测定中，各种标准Na+溶液的配制，可不必专门制备高纯水（俗称“无钠水”），选择质量；较好的蒸汽或凝结水，其Na+＜5～10微克/升已能满足要求。
各种标准液应储放在聚乙烯塑料筒内。
钠离子(Na+)测定的标准操作程序
钠离子（Na+）测定的标准操作程序【应用范围】体外检测血清、血浆及尿液中钠离子浓度测定。
【适用仪器】Olympus AU-2700全自动生化分析仪。
【程序改变】严格遵循仪器、试剂说明书及校准品使用说明。
【方法学原理】Na＋ONPG ————————→ o-nitrophenol+galactoseβ-galactosidaseONPG ＝ o-nitrophenol-β-D-galactopyranose根据o-nitrophenol在410nm的吸光度的改变测定待测样本中的Na＋浓度。
【试剂】1.成份：R1 Buffer、1a Enzyme；R2 Diluent、2a Substrate。
试剂保存：未开封时2- 8℃保存至效期，配制后的应用试剂2- 8℃保存2Weeks。
试剂准备：将酶试剂1a溶于缓冲液R1中作为R1，2a底物溶于R2稀释液中作为R2，将两试试剂轻轻混匀待其完全溶解备用。
2.校准品：Diasys TruCal U。
3. 质控品：Randox Assayed Multiseral Level 2 and Level 3。
【标本收集与准备】1.血清或血浆标本根据实验室标准采集程序采集标本，适用标本为血清或肝素抗凝血浆（肝素钠抗凝结果高0.5mmol/l），不可从正在静脉滴注手臂上采血，上机标本不能有凝块，样品采集后2天内离心标本，分离血清，血清或血浆标本室温保存4天，冷藏7天，冷冻保存6个月。
血清或血浆钠结果高于线性不建议稀释。
2.尿液标本定时或随机尿标本，不可加防腐剂，根据实验室标准采集程序采集标本，室温保存24小时，冷藏7天，冷冻保存6个月。
尿钠高于线性可用双蒸水对倍稀释。
【操作步骤】1.仪器测定参数设置Test Name:Sample: Volume L Dilutio LL Dilutio LLSec. ODMethod: First LLast LReaction Slope:Measuring Last LMeasuring LastLinearity ANo-Lag-Time:2.试剂准备：将准备好的试剂置仪器试剂盘中（8℃）。
在线钠离子分析仪操作手册
2.1 系统描述
应用
钠离子测量主要用于高纯水质量控制，如监测混床失效、凝汽器泄露 和防止汽轮机腐蚀。
测量原理
采用钠离子敏感玻璃电极。
当测量值低于1 ppb时需要特殊材质的玻璃作为钠敏感电极。
通过加入碱化试剂的方法可消除铵和H+对测量的影响。测量值低于 0.1 ppb时pH 至少要调节到10.5。最好选用二异丙氨作为碱化试剂， 也可用氨水代替。
Safety Instructions Safety Instructions
AMI Sodium P – 操作手册
本手册详细描述AMI Sodium P钠表的设置、操作和维护。
1. 安全指导
警告
标识
以下是相关的全标识: 警告 此标识表示可能会对操作人员造成人身伤害，如：
电击
提示标识 提示
提示标识表示可能会对仪表造成损坏，出现误操作或测量值不正 常。
现场需满足下面要求:
进水: SERTO连接外径为 6 mm的管子。 排水: 1/2” 软管，无压排放。
11
AMI Sodium P
Installation
3.2 装箱单
整块仪表包括流通池和溢流杯安装在一个不锈钢面板上。 钠电极、参比电极、温度电极、气泡探测器、pH电极。 2 个1L 的校准瓶。 EPDM试剂瓶密封圈和FEP管子。 空气过滤器。 100 ml参比电极填冲液。 100 ml 钠标准液1000 ppm。 100 ml活化液（液体和粉末）。 GL45 试剂瓶盖。 进水管6x4 mm, 3 m，排水管20x15 mm, 2 m。
3
AMI Sodium P
Safety Instructions 警告 为了使仪表能够安全正常的安装运行，除了详细阅读手册外还需 了解材质安全信息(MSDS)。 z 钠电极活化液 (粉末 + 液体), z 钠校准液, z 参比电极电解液 z 碱化试剂(如二异丙氨)
2131C 钠表说明书sodium chinese
Honeywell2131C钠离子分析仪操作手册1 简介 (4)1.1 概述 (4)1.2 主要性能特点 (4)1.3 系统介绍和结构 (5)1.3.1 水样测试单元 (6)1.3.2 前置放大器和接线盒 (6)1.3.3 变送器单元 (6)2 安装 (7)2.1 仪表安装 (7)2.1.1 位置和布线 (7)2.1.2 变送器单元 (7)2.2 样水要求 (8)2.3 外部管道连接 (8)2.4 电器连接—电源输入 (8)2.4.1 水力测试单元 (9)2.4.2 前置放大器单元 (10)2.4.3 变送器单元 (11)2.4.4交流电源开关盒 (12)2.4.5 变送器的接线 (13)3 分析仪的操作 (15)3.1 仪表操作 (15)3.2报警 (16)3.3 电源启动过程 (17)3.4 按键功能 (18)3.5 主菜单—分析仪模式 (19)3.5.1 测量模式 (19)3.5.2 配置 (20)3.6 标定过程 (25)3.6.1 一点标定 (32)3.6.2 两点标定 (33)3.6.3 标定失败 (35)4 自诊断—标定失败 (35)5 日常维护 (36)5.1 缓冲溶液 (36)5.2 标准液 (37)5.3 蚀刻液 (37)5.4 参比电极填充液 (38)5.5 定期维护 (38)5.5.1 每周维护 (38)5.5.2 每月维护 (38)5.6 停车程序（延长停车，大于3个月） (39)5.6.1 电极存放 (39)5.7 PH值的影响 (39)6 备件 (40)7 故障诊断表 (42)8 仪表简介 (43)1 简介1.1 概述Honeywell 2131C钠离子分析仪是基于微处理器单元用于在线化学水处理中的钠离子测量。
主要用于电厂测量包括混床出口,提取泵出口,锅炉进水,锅炉室水样。
2131C测量范围在0.01ppb之10ppm。
1.2 主要性能特点2131C钠离子仪表特点包括：1 测量范围∙测量范围宽-0.01ppb-10ppm。
华科仪HK-358_3.0_型阳床钠离子监测仪使用说明书v30
6.2.1.1 流量调节 ....................................................... 22 6.2.1.2 准备标准溶液 ................................................... 22 6.2.1.3 校准过程 ....................................................... 23 6.2.2 样品校准 ............................................................. 24 6.2.3 温度校准(温度二点校准禁用) ........................................... 26 6.2.4 温度校准(温度二点校准启用) ........................................... 27 6.2.5 输出电流校准 ......................................................... 29 6.2.6 电气校准 ............................................................. 30 6.2.6.1 需要的设备 ..................................................... 30 6.2.6.2 准备 ........................................................... 31 6.2.6.3 校准过程 ....................................................... 31 6.3 校准(校准自动判稳功能禁用) ................................................. 33 七、维 护 ......................................................................... 34 7.1 停机和启动 ................................................................. 34 7.2 定期维护 ................................................................... 34 附录一：二异丙胺安全规范 ........................................................... 37 附录二：氢氟酸（40%）安全规范 ...................................................... 39 附录三：仪表配件 ................................................................... 41 产品和用户支持 ..................................................................... 42
