NSN TDS_NodeB维护排障实用手册
常见故障处理建议目前NodeB le主要故障主要分为传输故障、硬件故障及GPS系统故障3类传输故障SCTP链路故障告警告警解释：当基站检测到SCTP（Stream Control Transmission Protocol，流控制传输协议）链路无法承载业务时，产生此告警可能原因：·SCTP的承载链路故障·和对端设备配置参数不一致·到对端的路由不可达·光纤连接错误·对端设备故障处理步骤：1 远程检查承载链路相关告警a在网管中心的告警台上，检查承载该SCTPLNK的链路（ETH/PPP/MLPPP）是否存在以太网相关告警或者PPP/MLPPP相关告警：b 按照相关告警的处理建议排除故障。
2 远程检查SCTP链路两端配置参数a 执行MML命令LST SCTPLNK查看本端SCTP链路的所有配置参数与配置规划是否一致，如本端IP地址、本端SCTP端口号、对端IP地址、对端SCTP端口号等b 执行MML命令RMV SCTPLNK, ADD SCTPLNK修改错误的配置参数3 远程检查路由a 执行MML命令DSP IPRT检查承载该故障SCTP的链路上是否配置了到对端的IP路由b 执行MML命令ADD IPRT增加承载对应链路上到对端的IP路由4 检查承载网络配置是否正常a 和承载网络的网络管理人员联系，确认承载网络中设备的路由等配置是否正确，并且没有屏蔽Ping报文b 请联系网络管理人员修正网络配置5 检查网线连接是否正确a 和承载网络的网络管理人员联系，确认承载网络中设备的网线连接是否和配置一致b 请联系网络管理人员修正网线连接6 检查对端设备是否正常a 检查对端设备是否正常b 处理对端设备故障远程维护通道故障告警告警解释当远程维护通道异常导致基站无法维护时，产生此告警。
可能原因·远程维护通道未配置或配置错误（主要体现于逻辑网元布配与实际物理布配不一致）。
·传输网络故障。
·网管异常。
处理步骤1 近端排查远程维护通道的配置数据a 执行MML命令LST OMCH，判断远程维护通道是否已配置b 判断本端IP地址、对端IP地址等与配置规划数据是否一致c 执行MML命令ADD OMCH，配置正确的远程维护通道d 执行MML命令MOD OMCH，配置正确的远程维护通道e 执行MML命令LST OMCH判断远端维护通道是否绑定路由f 执行MML命令LST IPRT，查询远程维护通道使用的路由与配置规划数据是否一致g 执行MML命令RMV IPRT和ADD IPRT，按照配置规划修改远程维护通道使用的路由2 近端检查相关告警a在近端LMT的告警台上，检查该远端维护通道是否存在告警25821 IMA/UNI链路信元定界丢失告警25820 Fractional ATM链路信元定界丢失告警25860 PPP/MLPPP链路故障告警25861 MLPPP组故障告警25880 以太网链路故障告警25885 IP地址冲突告警25895 以太网TRUNK组故障告警26832 对端证书过期告警26841 证书失效告警按照相关告警的处理建议排除故障3检查网管是否正常a 联系网管维护人员，检查网管是否正常，包括基站配置的正确性、网管运行状态b 近端排查传输网络故障NodeB硬件故障射频单元驻波告警告警解释电压驻波比（Voltage Standing Wave Ratio，VSWR）用来衡量传输线中正向波与反射波的情况。
当射频单元发射通道的天馈接口驻波等于或者超过了设置的驻波告警门限时，产生此告警可能原因·用户设置的驻波告警门限低于1.5·天馈接口的馈缆接头制作不合格、未拧紧、进水或存在金属碎屑等异物·天馈接口连接的馈缆存在挤压、弯折，或馈缆损坏·射频单元的内部电路故障·射频单元频段类型与天馈系统组件（如：天线、馈线、跳线、合分路器、滤波器、等）频段类型不匹配·天馈系统组件损坏处理步骤1 远程检查驻波告警门限设置a 执行MML命令DSP RRUPARA查询射频单元的驻波告警门限，根据配置规划判断门限设置是否大于等于1.5b 执行MML命令MOD RRU将射频单元的驻波告警门限修改为1.82 近端检查射频单元频段类型与天馈系统组件频段类型是否一致a 根据网络规划数据，检查射频单元频段类型与天馈系统组件频段类型是否一致b 参考天馈安装手册，更换成和网络规划一致的同频段天馈系统组件。
如果告警级别为重要并且射频单元发射通道被关闭时，近端下电复位射频单元，等待射频单元重新启动完成3 近端重新连接射频单元天馈口跳线a 重新连接射频单元天馈口跳线，执行MML命令TRG PATHVSWR触发RRU驻波比扫频测量，DSP PATHPARA查询驻波测量结果4 近端检查馈缆安装情况a 检查射频单元馈缆安装情况，执行MML命令TRG PATHVSWR触发RRU驻波比扫频测量，DSP PATHPARA查询驻波测量结果5 近端复位射频单元a 在射频单元近端，关断射频单元的供电电源，然后重新打开供电电源，等待射频单元重新启动完成（RUN灯以1秒亮、1秒灭的频率闪烁）6 近端更换射频单元a 更换射频单元射频单元校准通道异常告警告警解释当多通道的射频单元的校准通道出现故障，导致无法完成射频单元的校准功能时，产生此告警可能原因·校准接口连接的线缆问题或者校准通道连接的线缆问题·校准接口连接的线缆线损过大·射频单元校准通道硬件故障处理步骤1 远程检查通道状态2 远程执行高精度驻波3 远程复位射频单元4 近端检查校准馈线与天线的连接5 近端检查天线馈线的线损6 近端更换射频单元射频单元配置但不可用告警可能原因·远程维护通道未配置或配置错误（主要体现于逻辑网元布配与实际物理布配不一致）。
·传输网络故障。
·网管异常·远端设备故障（掉电，光模块异常，光路损耗过大）处理步骤1 近端排查远程维护通道的配置数据a 执行MML命令LST OMCH，判断远程维护通道是否已配置b 判断本端IP地址、对端IP地址等与配置规划数据是否一致c 执行MML命令ADD OMCH，配置正确的远程维护通道d 执行MML命令MOD OMCH，配置正确的远程维护通道e 执行MML命令LST OMCH判断远端维护通道是否绑定路由f 执行MML命令LST IPRT，查询远程维护通道使用的路由与配置规划数据是否一致g 执行MML命令RMV IPRT和ADD IPRT，按照配置规划修改远程维护通道使用的路由2 近端检查相关告警a在近端LMT的告警台上，检查该远端维护通道是否存在告警25821 IMA/UNI链路信元定界丢失告警25820 Fractional ATM链路信元定界丢失告警25860 PPP/MLPPP链路故障告警25861 MLPPP组故障告警25880 以太网链路故障告警25885 IP地址冲突告警25895 以太网TRUNK组故障告警26832 对端证书过期告警26841 证书失效告警按照相关告警的处理建议排除故障3检查网管是否正常a 联系网管维护人员，检查网管是否正常，包括基站配置的正确性、网管运行状态b 近端排查传输网络故障远端设备状态查询（掉电，光模块异常，光路损耗过大）BBU单板维护链路异常告警告警解释当主控板与框内其他单板维护链路异常时，产生此告警可能原因·单板内存软失效、单板软件运行异常等故障导致系统自动复位单板·单板文件系统异常，正在重新格式化单板FLASH·单板未插或未插紧·单板硬件故障·单板下电·故障单板所在框内主控板硬件故障处理步骤1 远程检查是否存在相关告警a 在网管中心的告警台上，检查该故障单板是否存在告警26200 单板硬件故障告警26201 单板内存软失效告警26202 单板过载告警26203 单板软件运行异常告警26204 单板不在位告警26208 单板文件系统损坏告警26214 单板下电告警26216 单板未插紧告警b 按相关告警的处理建议排除故障2 远程下电复位故障单板a下电复位单板3 近端检查故障单板是否正在重新格式化文件系统a 检查故障单板运行灯是否正在以0.125秒亮、0.125秒灭的频率快闪：b 等待单板运行灯由0.125秒亮、0.125秒灭的快闪变为1秒亮、1秒灭的频率慢闪（重新格式化文件系统一般需要40分钟左右）4 近端拔出并重新插紧告警的单板a 插拔单板。
5 近端更换故障单板a 更换单板6 近端拔出并重新插紧故障单板所在框内的主控板a 注：插拔主控单板将导致基站业务完全中断，请在话务量较小时（如深夜）处理7 近端更换故障单板所在框内的主控板a 注：更换主控单板将导致基站业务完全中断，请在话务量较小时（如深夜）处理。
由于更换过程中可能需要对基站重新升级，请准备好正确的基站软件版本射频单元光模块故障告警告警解释当射频单元光模块故障时，产生此告警。
可能原因射频单元光模块故障射频单元光模块查询电路故障处理步骤1 更换光模块BBU IR接口异常告警告警解释当BBU与射频单元间的IR链路（链路层）的IR数据收发异常时，产生此告警可能原因·BBU或下级射频单元的光纤接头或光模块未插紧，或光纤链路故障·BBU或下级射频单元运行异常或硬件故障·BBU侧收发光纤连接到了不同的速率的两个RRU上处理步骤1 远程检查是否存在相关告警a 在网管中心的告警台上，检查该BBU的故障IR端口是否存在告警:26231 BBU IR光模块不在位告警26232 BBU IR光模块收发异常告警b 按照相关告警的处理建议排除故障2 远程复位下级射频单元a 执行MML命令RST RRU远程复位射频单元3 远程检查下级射频单元配置a 执行MML命令LST RRU,查询下级射频单元配置是否是星型双光纤配置4 近端检查星型双光纤配置的光纤连接情况a 检查星型双光纤配置的两个相关端口是否连接两个射频单元b 按星型双光纤配置正确连接射频单元5 近端复位射频单元a 在射频单元近端，关断射频单元的供电电源，然后重新打开供电电源，等待射频单元重新启动完成6 近端检查IR端口光纤的连接情况a 拔出BBU侧光模块上的光纤连线，用酒精擦拭以清洁光纤接头，并检查收发光纤是否为一对，然后重新将光纤接头插好b 检查BBU与下级射频单元间的光纤线路，排除光纤的弯折、挤压、损坏等故障，排除BBU与射频单元两端的光纤头、光模块松动脱落等故障c 在BBU下级射频单元近端，拔出BBU下级射频单元侧光模块上的光纤连线，用酒精擦拭以清洁光纤接头，然后重新将光纤接头插好。
日本天籁维修手册索引
IDX A B 索引 C D E F G H I J K L IDX
IDX-1
索引
符号 (VQ23DE and VQ35DE) .............................................. EM-20
变量导气控制系统 (VIAS) - 电路图 ...................... EC-372 标准继电器 ............................................................ PG-72 玻璃 ............................................... GW-11, GW-49, GW-53
C
CAN ............................................................................. DI-29 CAN - 电路图 LAN-15, LAN-40, LAN-68, LAN-97, LAN-128, LAN-163, LAN-190, LAN-220, LAN-251, LAN-283 CAN 通讯 ... LAN-14, LAN-39, LAN-66, LAN-95, LAN-249, LAN-281 CAN 通信 ........................................... BL-24, BL-52, BL-84 CAN （控制器局域网络） .................................... LAN-249 CAN （控制器局域网络） BL-24, BL-52, GW-59, LAN-14, LAN-39, LAN-66, LAN-95, LAN-126, LAN-162, LAN-189, LAN-218, LAN-281 CAN （控制器局域网络） ............................. BL-84, SE-15 CAN- 电路图 ........................................................... EC-116 CAN 通讯 . EC-115, AT-28, BRC-7, BRC-45, GW-59, SE-15, WW-9, LAN-126, LAN-162, LAN-189, LAN-218 COMM - 电路图 ...................................................... AV-101 CONSULT ................................................................ AT-185 COOL/F - 电路图 ..................................................... EC-243 拆除和安装 （变速箱） ........................................ AT-263 侧内饰 ........................................................................ EI-37 侧气帘 ..................................................................... SRS-42 侧气囊 （卫星）传感器 ........................................ SRS-45 车窗，车门 ................................................ GW-49, GW-53 车窗 - 电路图 ........................................................... GW-26 车颈顶盖 .................................................................... EI-21 车颈盖板 .................................................................... EI-21 车轮传感器 （VDC） .............................................. BRC-87 车轮定位 （前） ....................................................... FSU-5 车轮平衡 ....................................................... WT-5, MA-24 车门 ( 后 ) ................................................................ GW-53 车门 ( 后部 ) ........................................................... BL-125 车门 ( 前 ) ................................................................ GW-49 车门 ( 前部 ) ........................................................... BL-125 车门玻璃 .................................................... GW-49, GW-53 车门玻璃安装调节 （前） ...................................... GW-52 车门玻璃装配调节 （后） ...................................... GW-56 车门后视镜 ................................................ GW-84, GW-87 车门内饰 .................................................................... EI-35 车门锁 ..................................................................... BL-128 车内传感器 ......................... ATC-100, ATC-172, ATC-183 车桥 .......................................................................... MA-28 车速表 .......................................................................... DI-4 车速传感器 (VSS) ................................................... EC-386 车载计算机 .............................................................. AV-91 车载诊断系统 ................................................ EC-31, EC-35 尺寸偏大的活塞 (VQ23DE 和 VQ35DE) .................. EM-128 充电 - 电路图 ........................................................... SC-24 充电系统 ................................................................... SC-23
中国联通运行维护规程移动通信网络分册-核心网设备篇-软交换网设备
运行维护规程移动通信网络分册核心网设备篇——软交换设备（试行）中国联通集团网络分公司二零一零年六月目录第一章通则 (3)第二章运行维护组织体系及职责界面 (3)第一节维护组织机构及职责 (3)第二节维护界面划分 (5)第三章维护作业计划 (6)第四章故障管理 (14)第五章质量管理 (18)第六章仪器仪表和备品备件管理 (21)附录1：故障处理流程图 (23)附录2：故障简要书面报告 (23)附录3：故障上报表 (24)附表1：故障统计月报表 (26)附表2：移动软交换网作业计划大纲及执行记录表 (27)第一章通则第1条中国联通移动软交换网是以软交换技术为核心、实现承载与控制相分离的电信级话音基础网络。
第2条中国联通移动软交换网的网络设备主要包括：MSC SERVER/ MGW、GMSC SERVER/MGW、TMSC SERVER/MGW（含SG）、CMN等。
第3条中国联通移动软交换网管及配套设备主要包括：移动软交换网网管系统、监控终端、网管接口等设备。
第4条为了规范中国联通移动通信软交换网的维护管理工作，提高中国联通移动通信软交换网的通信服务质量，保证其安全、可靠、高效地运行，提高维护队伍整体素质和工作水平，特制定本规程，作为组织、管理中国联通移动通信软交换网的依据第二章运行维护组织体系及职责界面第一节维护组织机构及职责第5条中国联通移动软交换网络的维护管理按照统一领导、分级管理、分级负责的原则，在总部统一领导下，各省分公司负责各自管辖范围内移动软交换网络系统的维护管理工作。
第6条总部运行维护部职责：1. 负责制定移动软交换网的维护管理规程，监督各省公司落实维护管理规程的的情况，对各省的工作给予指导。
2. 负责制定移动软交换网的质量考核指标和考核办法，定期检查和分析移动软交换网的运行质量，组织考核评比。
3. 负责管理移动软交换网的特别重大故障、重大故障和重大安全事件。
4. 协调解决移动软交换网设备维护、故障处理中存在的共性问题。
RNC&NodeB操作与维护
1.1.5 申请license步骤
1) 基站设备加电后由督导在基站中取下fingerprint
2) 填写license申请单，内容包括基站类型、配置、RRU类型以 及fingerprint
3) 上报自申请license的相关负责人，以上三步由督导完成。 4) 下发license后由基站督导以邮件的形式转发给RNC开站工程 师统一装载
MO关系图
脚本的修改(名称)
所有MO的名称都包含了站号，可一并替换
脚本的修改(传输)
需要修改的地方为：Identity Slot Vc12Ttp
脚本的修改(Rouingcase)
RNC侧和NodeB侧的routingcase必须一致
脚本的修改(AtmCrossConnection)
每个基站的网管在RNC侧都对应一个VC，在设计文件里可找到
1) RNC侧的开站脚本分为两部分，传输脚本和无线脚本，由于 开设基站首先应该从传输角度着手，所以应该先load传输脚本。 2) 3G接入网侧的一切数据脚本都是由一系列的MO组成，代替 2G时期的DT，传输脚本一共包含29个MO，无线脚本一共包含24个 MO。 3) 有关双栈、邻区关系以及参数修改的MO在这里不作讲解
5) 查看基站板件状态：CBU(ATM传输板)，ETMFX(IP传输板)， RAX(收信板)，TX(发信板)，OBIF(3418 3518)或RUIF(3206)，相当 于BBU
查看基站单板状态(RBS3206)
查看基站单板状态(RBS3418&3518)
在RNC的TransportNetwork中查看中层MO
指令： lk imagroup=ES-1-2-3-ima35
查看基站完整状态(RNC侧)
NSN主要告警分析及处理流程作业指导书
NSN主要告警分析及处理流程作业指导书诺基亚西门子通信目录1.概述.................................................................................................................. 错误!未定义书签。
2.告警方面问题检查............................................................................................. 错误!未定义书签。
.7745告警处理.......................................................................................... 错误!未定义书签。
.7601告警................................................................................................. 错误!未定义书签。
.7604........................................................................................................ 错误!未定义书签。
.7602告警................................................................................................. 错误!未定义书签。
.7744干扰告警.......................................................................................... 错误!未定义书签。
华为BBU3900告警分析与日常维护
华为NODEB告警分析与日常维护（2011-V1）目录第1章例行维护概述 (9)1.1 例行维护的目的 (9)1.2 例行维护的方法 (9)1.3 例行维护的注意事项 (9)1.3.1 维护人员要求 (9)1.3.2 设备操作要求 (9)1.3.3 操作权限管理 (10)1.3.4 维护常用工具仪表 (10)1.3.5 数据维护要求 (10)1.3.6 用户资料 (10)1.3.7 故障上报 (11)第2章例行维护项目操作说明 (12)2.1 机柜电源检查 (12)2.2 风扇检查 (12)2.3 单板运行情况检查 (13)2.4 射频线缆连接情况检查 (14)2.5 接地线缆连接情况检查 (15)2.6 设备清洁 (15)2.7 GPS检查方法 (16)2.8 RRU检查方法 (17)第3章华为NODEB上电下电要求 (20)3.1 DBBU3900上电和下电 (20)3.1.1 DBBU3900 上电 (20)3.1.2 DBBU3900 下电 (21)3.2 RRU上电和下电 (21)3.2.2 RRU 下电 (22)第4章常用板卡更换要求 (23)4.1 更换MPT单板 (23)4.1.1 工具 (23)4.1.2 更换前的准备 (23)4.1.3 更换步骤 (23)4.2 更换BBP单板 (24)4.2.1 工具 (24)4.2.2 更换前的准备 (24)4.2.3 更换步骤 (24)4.3 更换FMU单板 (25)4.3.1 工具 (25)4.3.2 更换前的准备 (25)4.3.3 更换步骤 (25)4.4 更换UPEU单板 (26)4.4.1 工具 (26)4.4.2 更换前的准备 (26)4.4.3 更换步骤 (26)4.5 更换DBBU3900盒体 (27)4.5.1 前提条件 (27)4.5.2 操作步骤 (27)4.5.3 后续处理 (27)4.6 更换DBBU3900光模块 (28)4.6.1 前提条件 (28)4.6.2 操作步骤 (28)4.6.3 后续处理 (28)4.7 更换RRU模块 (28)4.7.2 操作步骤 (29)4.7.3 后续处理 (30)第5章常见告警及处理措施 (31)5.1 ALM-25622 市电输入异常告警 (31)5.1.1 告警解释 (31)5.1.2 对系统的影响 (31)5.1.3 处理步骤 (31)5.2 ALM-25626 电源模块异常告警 (32)5.2.1 告警解释 (32)5.2.2 对系统的影响 (32)5.2.3 处理步骤 (32)5.3 ALM-25650 环境温度异常告警 (33)5.3.1 告警解释 (33)5.3.2 对系统的影响 (33)5.3.3 处理步骤 (33)5.4 ALM-25673 风扇堵转告警 (34)5.4.1 告警解释 (34)5.4.2 对系统的影响 (34)5.4.3 处理步骤 (34)5.5 ALM-25800 E1/T1信号丢失告警 (35)5.5.1 告警解释 (35)5.5.2 对系统的影响 (35)5.5.3 处理步骤 (35)5.6 ALM-25835 NCP故障告警 (36)5.6.1 告警解释 (36)5.6.2 对系统的影响 (36)5.6.3 处理步骤 (36)5.7.1 告警解释 (38)5.7.2 对系统的影响 (38)5.7.3 处理步骤 (38)5.8 ALM-25901 远程维护通道故障告警 (39)5.8.1 告警解释 (39)5.8.2 对系统的影响 (39)5.8.3 处理步骤 (39)5.9 ALM-26120 星卡时钟输出异常告警 (40)5.9.1 告警解释 (40)5.9.2 对系统的影响 (40)5.9.3 处理步骤 (40)5.10 ALM-26200 单板硬件故障告警 (41)5.10.1 告警解释 (41)5.10.2 对系统的影响 (41)5.10.3 处理步骤 (41)5.11 ALM-26205 BBU单板维护链路异常告警 (42)5.11.1 告警解释 (42)5.11.2 对系统的影响 (42)5.11.3 处理步骤 (42)5.12 ALM-26231 BBU IR光模块不在位告警 (43)5.12.1 告警解释 (43)5.12.2 对系统的影响 (43)5.12.3 处理步骤 (43)5.13 ALM-26260 系统时钟不可用告警 (44)5.13.1 告警解释 (44)5.13.2 对系统的影响 (44)5.13.3 处理步骤 (44)5.14.1 告警解释 (44)5.14.2 对系统的影响 (44)5.14.3 处理步骤 (44)5.15 ALM-29405 IPPATH丢包告警 (45)5.15.1 告警解释 (45)5.15.2 对系统的影响 (45)5.15.3 处理步骤 (45)5.16 ALM-29509 射频单元通道异常告警 (46)5.16.1 告警解释 (46)5.16.2 对系统的影响 (46)5.16.3 处理步骤 (46)第6章故障案例 (47)第7章附录1：华为NODEB设备硬件结构 (56)7.1 DBBU3900功能 (56)7.2 DBBU3900 单板介绍 (57)7.3 RRU硬件和功能介绍 (58)7.3.1 RRU261 (58)7.3.2 RRU291 (59)7.3.3 RRU268 (61)7.3.4 RRU3158 (61)7.3.5 RRU3151 (63)7.3.6 RRU3152 (65)第8章附录2：OMC备份配置数据文件 (67)第1章例行维护概述1.1 例行维护的目的例行维护是指日常的周期性维护，其目的是保证设备处于最佳运行状态，满足业务运行的需求。
华为NODEB维护手册

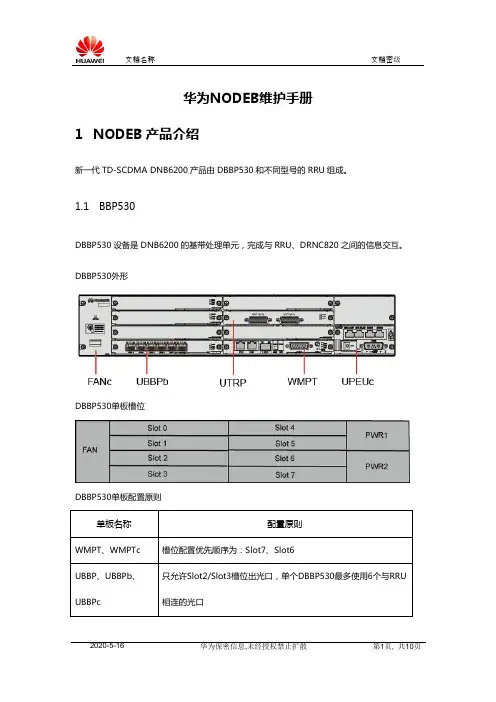

华为NODEB维护手册1NODEB产品介绍新一代TD-SCDMA DNB6200产品由DBBP530和不同型号的RRU组成。
