最新储油罐外防腐工程施工方案资料
储油罐外防腐工程施工方案
【储油库油罐及附件防腐】外防腐工程施工方案会签栏编制：审核：批准：1 工程概况本工程名称为储油库油罐及附件防腐外防腐工程，工程地点为机场储油库内，针对施工对储油库工作运行的影响，为了确保安全，又有利于施工缩短建设工期，减小施工难度，为确保本防腐工程质量，尽量减少影响，特制定此方案。
所用材料为:丙烯酸聚氨酯漆，底漆选用“关西”牌环氧富锌底漆，中间漆采用特种环氧漆EX-500（灰色）,面漆选用“关西”牌聚氨酯面漆RETAN 6000（根据业主方要求选用白色等）。
2 腐蚀介质及环境状况2.1位置:室外露天2.2腐蚀环境:大气、日晒、雨露、紫外线2.3压力:常压3 编制依据3.1 业主方提供的资料及要求3.2 SH3022-99 《石油化工设备和管道涂料防腐蚀技术规范》；3.3 GB8923—88 《涂装前钢材表面锈蚀等级和除锈等级》；3.4 HGJ229—91 《工业设备、管道防腐蚀施工验收规范》；3.5 GB50205-2001 《钢结构工程施工质量验收规范》根据国家相关标准和业主方要求，根据不同设备采用不同的工艺方案。
4 丙烯酸聚氨酯漆防腐工程施工方案4.1 材料选择4.1.1采用中远关西涂料化工（）有限公司生产的“关西”牌聚氨酯面漆 RETAN 6000（白色）(颜色由业主方指定)，涂刷环氧富锌底漆两遍、环氧漆 EX-500两遍、聚氨酯面漆 RETAN 6000两遍。
4.1.2管线形象标识、颜色按成都分公司储油库要求执行。
4.2 主材主要技术指标聚氨酯面漆 RETAN 6000产品特性：良好的光泽、耐候性；良好的耐海水性、耐油性；极好的耐腐性；适用于各种涂装配套；干燥迅速；不含氯。
聚氨酯面漆 RETAN 6000是用新型隔热材料，采用薄涂膜层的形式，达到隔热降温的效果。
尤其在夏季高温环境中的液化气罐、油罐车、贮油罐、各类化工原料罐等，可减少原降温措施所需要的能源消耗(如用喷淋装置使油罐在夏季高温环境下保持一定的较低温度)，并改善了环境。
储油罐外防腐工程施工组织方案
【储油库油罐及附件防腐】外防腐工程施工方案会签栏编制：审核：批准：1 工程概况本工程名称为储油库油罐及附件防腐外防腐工程，工程地点为机场储油库，针对施工对储油库工作运行的影响，为了确保安全，又有利于施工缩短建设工期，减小施工难度，为确保本防腐工程质量，尽量减少影响，特制定此方案。
所用材料为:丙烯酸聚氨酯漆，底漆选用“关西”牌环氧富锌底漆，中间漆采用特种环氧漆EX-500（灰色）,面漆选用“关西”牌聚氨酯面漆RETAN 6000（根据业主方要求选用白色等）。
2 腐蚀介质及环境状况2.1位置:室外露天2.2腐蚀环境:大气、日晒、雨露、紫外线2.3压力:常压3 编制依据3.1 业主方提供的资料及要求3.2 SH3022-99 《石油化工设备和管道涂料防腐蚀技术规》；3.3 GB8923—88 《涂装前钢材表面锈蚀等级和除锈等级》；3.4 HGJ229—91 《工业设备、管道防腐蚀施工验收规》；3.5 GB50205-2001 《钢结构工程施工质量验收规》根据国家相关标准和业主方要求，根据不同设备采用不同的工艺方案。
4 丙烯酸聚氨酯漆防腐工程施工方案4.1 材料选择4.1.1采用中远关西涂料化工（）生产的“关西”牌聚氨酯面漆 RETAN 6000（白色）(颜色由业主方指定)，涂刷环氧富锌底漆两遍、环氧漆 EX-500两遍、聚氨酯面漆 RETAN 6000两遍。
4.1.2管线形象标识、颜色按分公司储油库要求执行。
4.2 主材主要技术指标聚氨酯面漆 RETAN 6000产品特性：良好的光泽、耐候性；良好的耐海水性、耐油性；极好的耐腐性；适用于各种涂装配套；干燥迅速；不含氯。
聚氨酯面漆 RETAN 6000是用新型隔热材料，采用薄涂膜层的形式，达到隔热降温的效果。
尤其在夏季高温环境中的液化气罐、油罐车、贮油罐、各类化工原料罐等，可减少原降温措施所需要的能源消耗(如用喷淋装置使油罐在夏季高温环境下保持一定的较低温度)，并改善了环境。
储油罐防腐刷漆工程施工方案

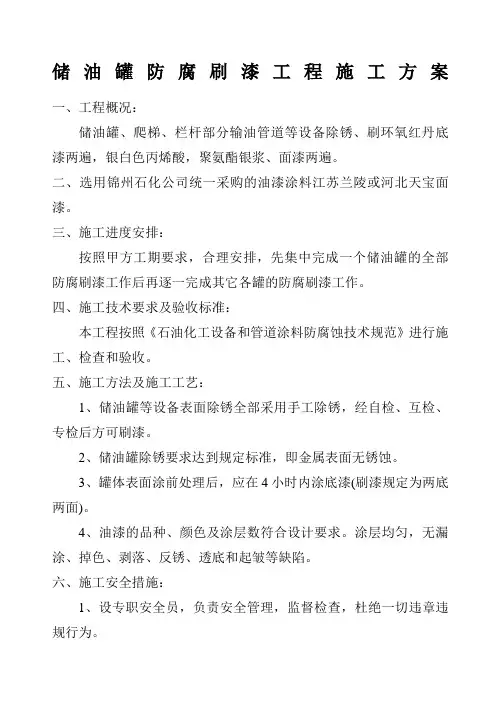

储油罐防腐刷漆工程施工方案一、工程概况：储油罐、爬梯、栏杆部分输油管道等设备除锈、刷环氧红丹底漆两遍，银白色丙烯酸，聚氨酯银浆、面漆两遍。
二、选用锦州石化公司统一采购的油漆涂料江苏兰陵或河北天宝面漆。
三、施工进度安排：按照甲方工期要求，合理安排，先集中完成一个储油罐的全部防腐刷漆工作后再逐一完成其它各罐的防腐刷漆工作。
四、施工技术要求及验收标准：本工程按照《石油化工设备和管道涂料防腐蚀技术规范》进行施工、检查和验收。
五、施工方法及施工工艺：1、储油罐等设备表面除锈全部采用手工除锈，经自检、互检、专检后方可刷漆。
2、储油罐除锈要求达到规定标准，即金属表面无锈蚀。
3、罐体表面涂前处理后，应在4小时内涂底漆(刷漆规定为两底两面)。
4、油漆的品种、颜色及涂层数符合设计要求。
涂层均匀，无漏涂、掉色、剥落、反锈、透底和起皱等缺陷。
六、施工安全措施：1、设专职安全员，负责安全管理，监督检查，杜绝一切违章违规行为。
2、针对当天施工的具体情况，做好事故预想，并采取有效的防范措施。
3、施工前由安全技术人员做好安全技术交底，全体施工人员严禁携带火柴、打火机等易燃易爆物品进入厂内，厂内严禁吸烟。
如有违者立即清退，造成严重后果应追究其刑事责任。
4、进入施工现场必须正确带好安全帽及劳动保护用品。
5、高空作业必须正确系好安全带，遇有大风天气超过6级时停止登高作业。
6、作业时施工人员应仔细检查脚手架，平台是否牢固、可靠。
七、质量保证措施：1、选用锦州石化公司统一采购的油漆涂料，保证五年内不返绣、无腐蚀。
2、严格执行油漆涂料的各种配比标准。
3、施工前次日负责人向有关人员进行技术交底。
4、施工过程中严格执行“三检制”，必须在上道工序质量认定达标后，方可进行下一道工序施工。
八、文明施工：1、由专人负责现场文明施工，各种设施的摆放、使用要做到管理规范。
2、施工现场切实做到工完、料净、现场整洁。
储油罐防腐施工方案doc.完整版
储油罐防腐施工方案doc.完整版范本 1：一、储油罐防腐施工方案1.1 施工目标本方案的目标是确保储油罐的防腐性能，提高其耐久性和安全性，防止腐蚀损坏和泄漏。
1.2 施工范围本方案适用于所有储油罐的防腐施工工程，包括表面处理、涂层施工和防腐性能测试等工作。
1.3 施工流程1.3.1 储油罐表面清洁对储油罐表面进行清洁，去除污垢、油漆残渣和杂质，确保表面光滑干净。
1.3.2 表面处理针对储油罐表面的材质和腐蚀程度，选择适当的表面处理方法，例如喷砂、打磨或酸洗等，以去除锈蚀和松散部分。
1.3.3 涂层施工根据储油罐的使用环境和要求，选择合适的涂料和施工方法进行涂层施工。
确保涂层的附着力和完整性，并注意施工环境的温度和湿度。
1.3.4 防腐性能测试施工完成后，对储油罐进行防腐性能测试，包括耐腐蚀性能、涂层密封性能和耐磨损性能等。
1.4 施工要求1.4.1 施工环境要求储油罐表面施工应在干燥、无尘和无湿度变化的环境下进行，避免雨水、污染物或颗粒物对施工质量的影响。
1.4.2 施工材料要求选择符合国家标准的防腐涂料和相关材料，并按照施工要求进行储存和使用，确保质量和性能的稳定。
1.4.3 施工工艺要求按照产品说明书或施工规范要求进行涂层施工，确保施工工艺的准确性和可行性。
二、附件本文档涉及的附件包括储油罐防腐施工的图纸、工艺流程图和产品说明书等。
三、法律名词及注释1. 防腐涂料：一种用于保护金属或混凝土表面免受腐蚀损害的涂料，具有耐化学腐蚀、耐磨损和耐温性能等特点。
2. 施工规范：根据工程需要和行业标准制定的一套施工要求和操作规范。
范本 2：一、储油罐防腐施工方案1.1 施工目标和意义储油罐作为一种重要的液体储存设施，其防腐性能直接关系到储存内容物的质量和安全。
本方案旨在提供全面、科学的储油罐防腐施工方案，确保其长期稳定的使用和安全。
1.2 施工范围和内容本方案适用于各种储油罐的防腐施工，涉及表面处理、涂层施工和质量检测等各个方面。
储罐防腐施工方案(1)
储罐防腐施工方案(1)
摘要
储罐作为一种储存化学品、石油、水等物质的设备，在长期使用的过程中，容易受到腐蚀的影响。
因此，对储罐进行防腐施工是非常重要的。
本文将介绍储罐防腐施工方案的相关内容，包括选择防腐材料、施工过程、注意事项等。
一、防腐材料的选择
在进行储罐防腐施工时，首先需要选择合适的防腐材料。
一般来说，常用的防腐材料有涂料、涂层、树脂等。
在选择防腐材料时，需要考虑储罐所存储物质的性质、储罐的使用环境、预算等因素，以确保防腐效果和施工质量。
二、施工过程
防腐施工的过程分为准备工作、表面处理、涂装和检查四个步骤。
首先进行准备工作，包括清洁储罐表面、修补表面缺陷等。
接着进行表面处理，一般包括除锈、除漆等工作。
然后进行涂装，根据选择的防腐材料进行涂装施工。
最后进行检查，确保施工工艺符合相关标准要求。
三、注意事项
在进行储罐防腐施工时，需要注意以下几个方面： 1. 环境因素：施工时需考
虑环境温度、湿度等因素，选择合适的施工条件。
2. 施工质量：施工过程中需要
严格按照防腐材料的使用说明和施工规范进行操作，确保施工质量达标。
3. 安全
保障：施工时需要采取必要的安全措施，保障施工人员的安全。
4. 预防措施：施
工完成后，需要进行定期检查和维护，预防意外事件的发生。
结论
储罐防腐施工是确保储罐长期使用的关键环节，选择合适的防腐材料、严格控制施工质量以及做好后期维护工作是保证储罐防腐效果的重要步骤。
只有在全面考虑各方面因素的基础上，才能制定出最合适的储罐防腐施工方案，确保储罐的安全和稳定运行。
油罐防腐保温施工方案
油罐防腐保温施工方案第1篇：油罐防腐保温施工方案</strong一、工程简介油罐所处环境为室外，以前施工选用的防腐材料为调合银粉漆，经过多年风吹日晒雨淋，现已大面积空鼓、脱落，罐体锈蚀严重，为设备安全带来很大隐患，为此需对其重新进行防腐处理。
二、材料选择根据现场所处环境及各种涂料的使用性能和多年的施工经验，这次选用的材料底漆为新型带锈防锈底漆，该涂料不仅适用于各种钢材带锈的防腐处理，而且适用于混凝土、木材等非金属的防腐，是一种使用广泛、防腐效果好的新型防腐涂料，该涂料为渗透型涂料，对除锈质量要求不高，涂液可直接渗透金属表面将锈蚀转化，适合现场不能采用机械除锈而导至的除锈质量的问题，减少了劳动强度、节约了人力物力，施工简单方便、既可涂刷、滚涂，也可以喷涂，涂层在各种基层材料的自由伸缩和机械伸缩下，涂层均能适应，不会脱落也不会开裂，从而能够保证涂层的防腐质量和防腐寿命。
（乡镇学雷锋活动方案）面漆采用高氯化聚乙烯防腐涂料（高氯化银粉漆），该涂料由高氯化聚乙烯、改性树脂、增塑剂、颜填料、助剂和混合溶剂经研磨分散调配而成。
具有优良的耐大气老化性、耐盐雾性、耐油性、耐酸碱盐类腐蚀性、耐水、耐低温性，良好的物理机械性能，附着力强、漆膜坚韧、干燥快，可低温施工。
广泛用于冶金、石油、化工、能源等行业的化工管道、厂房等钢结构设备和设施以及酸、碱盐类贮罐外壁作防腐涂装。
三、施工工艺基层清理(除锈、脱漆)----涂刷底漆一道----涂刷面漆两道1、基层清理a.因油罐区属高度防火区域，所以不能再用磨光机作为除锈工具，只能使用手工除锈，工具选用铜质丝刷及铲刀等物，先用铲刀将原空鼓部位的旧漆膜铲掉，再用铜丝刷将锈蚀除去，有油污的部位可用棉纱蘸涂料稀释剂擦除。
b.钢材表面处理的质量是决定涂层寿命的关键，为了进一步保证涂装质量，使带锈防锈底漆能够充分的与金属表面接触，充分发挥其性能，在进行完手工除锈后，需用脱漆剂将旧涂层脱去，原旧涂层属合成树脂类漆，对此应采用有机脱漆剂，它脱漆效率高、对金属无腐蚀、操作方便，使用时用毛刷将其均匀地涂在基层表面，待涂层软化时（5~10分钟视旧涂层厚度而定）用铲刀（铜质或塑料板）将旧涂层刮掉，一次脱不净的可再刷一遍脱漆剂，方法相同。
储油罐防腐施工方案
储油罐防腐施工方案1. 引言储油罐是存储各种石油产品（如原油、汽油、柴油等）的设备，对于储油罐的保护非常重要。
其中，防腐施工是储油罐保护的核心环节之一。
本文将介绍储油罐防腐施工方案，包括施工前的准备工作、施工材料和施工方法。
2. 施工前的准备工作在进行储油罐防腐施工之前，需要进行一系列的准备工作，包括以下几个方面：2.1 罐体表面处理首先，需要对储油罐表面进行处理，以确保施工面的清洁和平整。
常见的表面处理方法包括喷砂、喷丸和化学清洗等。
这些方法能够去除储油罐表面的锈蚀、污垢和油漆层，为后续的施工提供良好的基础。
2.2 检查和修复在表面处理完成后，需要对储油罐进行检查，发现并修复可能存在的损坏和腐蚀。
常见的修复方法包括焊接、钢板更换和补漆等。
修复工作的目的是确保储油罐的强度和密封性，以保障后续的防腐施工效果。
2.3 施工环境准备在进行储油罐防腐施工前，还需要准备施工环境。
这包括确保施工现场的通风良好、湿度适宜以及防火措施的落实等。
同时，需要准备好施工所需的辅助设备和工具，如喷涂设备、脚手架和安全防护用具等。
3. 施工材料选择合适的施工材料对于储油罐防腐施工至关重要。
以下是几种常用的防腐材料：3.1 聚氨酯涂料聚氨酯涂料具有优异的耐化学品性和耐热性能，适用于储油罐的防腐施工。
它能够形成致密的膜层，有效防止腐蚀物质的侵入。
3.2 环氧涂料环氧涂料具有优异的附着力和耐化学品性能，适用于储油罐的防腐施工。
它能够形成坚固的保护膜，提供持久的防腐效果。
3.3 玻璃钢玻璃钢是一种具有卓越的耐腐蚀性能和机械强度的材料，适用于储油罐防腐施工。
它能够有效抵御各种化学物质的侵蚀，同时具备良好的耐候性。
3.4 酚醛防腐漆酚醛防腐漆具有优异的耐酸碱性能和耐高温性能，适用于储油罐的防腐施工。
它能够在严酷的工作环境中提供可靠的保护。
4. 施工方法储油罐防腐施工的方法多种多样，以下是其中的几种常见方法：4.1 喷涂法喷涂法是一种常用且高效的施工方法，适用于大面积的施工。
油罐内外壁喷砂除锈防腐施工方案
油罐内外壁喷砂除锈防腐施工方案1. 引言油罐作为储存和运输液态石油产品的重要设施，其防腐性能直接关系到储存和运输过程的安全与稳定。
内外壁喷砂除锈防腐施工是保证油罐长期使用和减少日常维护成本的核心措施。
本文将以Markdown格式介绍油罐内外壁喷砂除锈防腐施工方案。
2. 施工准备工作2.1 设备和材料准备•喷砂机：确保喷砂机的设备正常，喷砂嘴、压缩空气和砂子供应的连接正常，无泄漏现象。
•砂子：选用合适的砂子，根据油罐的不同材质和除锈程度，选用相应的砂子。
2.2 施工人员准备•对施工人员进行必要的安全培训和操作指导。
•确保施工人员配备必要的个人防护设备，包括防护眼镜、口罩、手套等。
3. 施工步骤3.1 内外壁清洁处理在施工前，要先确保油罐内外壁表面的清洁处理，包括清除油污、杂物和腐蚀物等。
可以采用高压水枪进行清洗，清洗完成后，应保持油罐表面干燥。
3.2 喷砂除锈在进行喷砂除锈前，按照安全规范设置好周围的警示标志，并将喷砂机设备放置在稳定的地方。
施工人员需要穿戴好个人防护设备，同时注意周围人员和设备的安全。
•内壁喷砂除锈：将喷砂机的喷嘴垂直于油罐内壁，均匀地对内壁进行喷砂除锈。
喷砂压力和角度应依据油罐内壁的材质和除锈要求进行调整。
•外壁喷砂除锈：同样，将喷砂机的喷嘴垂直于油罐外壁，均匀地对外壁进行喷砂除锈。
喷砂压力和角度应依据油罐外壁的材质和除锈要求进行调整。
3.3 清除余砂和灰尘喷砂除锈后，必须彻底清除油罐内外壁上的余砂和灰尘。
可以采用吸尘器或压缩空气进行清除，确保油罐表面干净。
3.4 防腐处理•内壁防腐处理：根据油罐内壁的材质和工艺要求，选用适合的防腐涂料进行涂装。
涂装前需要将油罐内壁表面处理干净，确保涂层的附着力和耐用性。
•外壁防腐处理：同样，根据油罐外壁的材质和工艺要求，选用适合的防腐涂料进行涂装。
涂装前需要将油罐外壁表面处理干净，确保涂层的附着力和耐用性。
4. 施工质量控制4.1 施工前的检查在进行喷砂除锈和防腐施工前，要进行施工区域的检查，并制定详细的施工方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【储油库油罐及附件防腐】外防腐工程施工方案会签栏施工单位监理单位建设单位编制：审核：批准：1 工程概况本工程名称为储油库油罐及附件防腐外防腐工程，工程地点为机场储油库内，针对施工对储油库工作运行的影响，为了确保安全，又有利于施工缩短建设工期，减小施工难度，为确保本防腐工程质量，尽量减少影响，特制定此方案。
所用材料为:丙烯酸聚氨酯漆，底漆选用“关西”牌环氧富锌底漆，中间漆采用特种环氧漆EX-500（灰色）,面漆选用“关西”牌聚氨酯面漆RETAN 6000（根据业主方要求选用白色等）。
2 腐蚀介质及环境状况2.1位置:室外露天2.2腐蚀环境:大气、日晒、雨露、紫外线2.3压力:常压3 编制依据3.1 业主方提供的资料及要求3.2 SH3022-99 《石油化工设备和管道涂料防腐蚀技术规范》；3.3 GB8923—88 《涂装前钢材表面锈蚀等级和除锈等级》；3.4 HGJ229—91 《工业设备、管道防腐蚀施工验收规范》；3.5 GB50205-2001 《钢结构工程施工质量验收规范》根据国家相关标准和业主方要求，根据不同设备采用不同的工艺方案。
4 丙烯酸聚氨酯漆防腐工程施工方案4.1 材料选择4.1.1采用中远关西涂料化工（上海）有限公司生产的“关西”牌聚氨酯面漆RETAN 6000（白色）(颜色由业主方指定)，涂刷环氧富锌底漆两遍、环氧漆 EX-500两遍、聚氨酯面漆 RETAN 6000两遍。
4.1.2管线形象标识、颜色按成都分公司储油库要求执行。
4.2 主材主要技术指标聚氨酯面漆 RETAN 6000产品特性：良好的光泽、耐候性；良好的耐海水性、耐油性；极好的耐腐性；适用于各种涂装配套；干燥迅速；不含氯。
聚氨酯面漆 RETAN 6000是用新型隔热材料，采用薄涂膜层的形式，达到隔热降温的效果。
尤其在夏季高温环境中的液化气罐、油罐车、贮油罐、各类化工原料罐等，可减少原降温措施所需要的能源消耗(如用喷淋装置使油罐在夏季高温环境下保持一定的较低温度)，并改善了环境。
该产品主要是利用漆膜中的特种成份，如隔热陶瓷、微珠等材料、增白剂、高分子树脂等，将日光等热量隔绝、反射，以达到隔热效果，使物体表面和内部有明显温差，降低温度，隔热效果好，同时对设备表面具有很好的防腐作用。
聚氨酯面漆 RETAN 6000技术指标各色面漆、漆膜平整光滑粘度（25℃）90-120S细度≤40干燥时间（常温）表干3 h 实干≤24 h柔韧性1㎜附着力1—2级抗冲击强度㎏/㎝504.3 防腐层设计油罐及管线外表面: “关西”牌聚氨酯面漆 RETAN 6000:环氧富锌底漆两遍-环氧漆 EX-500两道-聚氨酯面漆两道4.4 施工工艺基层处理→环氧富锌底漆两遍→涂环氧漆 EX-500两遍→涂聚氨酯面漆 RETAN6000两遍→形象标识→养护→竣工验收。
4.5 施工注意事项4.5.1 根据环氧富锌底漆、环氧漆 EX-500、聚氨酯面漆 RETAN 6000特性并结合现场实际情况，采用全手工打磨除锈，旧设备只需去除设备基层起泡脱落的旧漆皮、锈层、灰尘、油污等，用铜丝刷、砂纸打磨，完好的附着牢固的旧漆皮可保留，进行涂刷。
对于腐蚀严重的钢件表面，必须完全去除锈蚀物。
发现麻点需立即向相关单位报告，对于深度浅、面积小的轻微麻点需打磨干净。
对于局部深度麻点，按业主方要求处理后方可进行下道工序施工，铭牌及地面必须保持干净整洁。
4.5.2 施工方法:根据现场情况不同分别采用刷涂、滚涂等方法。
4.5.3 涂装间隔时间:每道漆间隔8一24小时。
5防腐施工注意事项5.1刷涂施工时，刷毛浸入涂料的部分不应多于毛长的2/3，每次沾少许涂料，纵横涂刷，使成为均匀一致的涂膜，最后用刷子修饰边缘、棱角。
垂直的表面的最后一次涂刷应由上往下进行、水平表面最后一次涂刷应接光照方向进行。
5.2在涂料施工中，应依次按顺序进行，切忌随意乱涂。
尽量选用不同颜色的底、面漆配套，以避免漏涂，也要避免流挂，要使涂层均匀一致。
5.3使用稀释剂时，其种类和用量配比应符合油漆生产厂家的标准规定。
所用涂料的固体分含量高，涂料粘度大，使用时不要稀释，高触变性的厚浆涂料也不要稀释，均可直接涂刷。
若有沉淀，需搅拌混合均匀后使用。
如果涂料放置时间过长，粘度过大时，可酌情添加少量专用稀释剂，但用量不宜超过涂料用量的5％。
5.4漆刷用完之后，若长期不再使用，必须用溶剂彻底洗净后再用肥皂水洗净、凉干，保存在干燥的地方。
如果短期间断施工应把漆刷垂直挂在溶剂（或水）槽里，溶剂面浸过刷毛，使用时甩干溶剂即可。
5.5对构件上的死角、难涂部位，应用小刷子先涂，先刷以免出现漏涂、漏刷现象。
5.6涂层的前一道漆膜表干后，方可进行下道涂层的施工。
5.7刷涂应纵横交错均匀涂刷，每层应往复进行涂刷，保证漆膜厚薄一致，且达到设计要求厚度。
5.8所有涂层不得漏涂，涂层表面应当光滑平整，颜色一致无针孔、气泡、流挂、剥落、桔皮和破损等缺陷，每道厚度及总干膜厚度应完全满足该涂料的技术指标及甲方的要求。
5.9经除锈后钢材表面应尽快涂装，一般宜在2h内涂装，晴天和正常天气条件下，涂装时间最长不超过8h，每道涂层间隔时间不宜超过48小时，最好在前一道漆未完全固化时涂第二道漆。
5.10 每道工序施工完工后先进行自检，然后请甲方质检人员检查验收，合格后再进行下道工序，做到表面干净、无灰尘、无油污等，每一道油漆必须采用漆膜测厚仪检测干膜厚度，防腐完工后组织竣工验收。
5.11涂料应存放于温度较低、通风和干燥之处，远离热源，避免日光直射并隔绝火种；在施工现场，严禁明火。
5.12涂装前，应确认所用涂料品种、规格、批号、贮存期等是否符合规定。
同时要预先计算涂装面积和涂料用量，便于施工中控制涂膜厚度。
在封闭的场所施工必须强调通风，配漆和施工人员应带防护面具，以免引起中毒或粉尘污染。
5.13涂装间隔，不同类型的涂料涂装间隔各有不同,在施工时应按每种涂料的各自要求进行施工,否则将会影响漆膜层间的附着力,而造成漆膜剥落。
5.14油漆涂装时，要待上道油漆达到表干后，在进行下道油漆涂装；以防止出现漆膜起皱等质量缺陷。
出现质量问题后应先查明原因，再根据质量问题种类进行修补，修补完工合格后，再进行下一道工序。
5.15为保证漆膜颜色符合设计要求，在涂装面漆前要进行试涂，确认漆膜颜色后达到设计标准时在进行整体涂装。
为使整体颜色一致无色差，面漆应统一采购，并且使用同一厂家、同一生产批号的油漆。
5.16涂刷时不能用力过大，回刷次数不能过多，涂刷时应纵横交错涂刷，可以增加每层涂料相互粘接，并能补充相互之间涂刷不足之处。
5.17施工时应按照从上到下的施工顺序，最后一遍面漆涂装应按顺光方向涂装。
涂装时应精心操作，达到涂层涂刷一致，无漏涂、起泡、变色、失光等缺陷。
5.18涂层参数不符设计规定时，必须调整至合格，所有部位用目测进行检查并应符合下列规定：1)气泡：表面允许最大气泡直径应为5mm，每平方米直径不大于5mm的气泡应少于3个，超过3个时，应将气泡划破进行修补。
2)裂纹：耐蚀层表面不得有深度0.5mm以下的裂纹。
3)凹凸（或皱纹）：涂层表面应光滑平整。
4)返白：涂层表面不得有返白处。
5.19底漆在施工前，必须是经质检员和施工人员认可后的材料方能提到施工现场进行施工，刷底漆前，必须先用棉纱沾稀释剂把表面的尘土擦干净，待稀释剂全部挥发完后，再用刷子沾着涂料在金属面上来回走动，一般都是先横后竖，来回走动4～5遍，使涂料表面光滑平整，不出现漏刷、漏涂、流淌现象。
待底漆一般干燥10h以后再刷第二遍漆。
底漆的好坏关系着整个工程的好坏，所以刷底漆一定要按作业指导书上去做。
5.20面漆是工程的最后阶段，它的好坏关系着整个工程的外观，所以刷面漆一定要注意以下几点：1）所用的油漆必须是经甲乙双方质检员、施工负责人认可的材料。
2）刷漆前一定将底漆干燥期间所落下的脏物处理干净。
3）面漆在涂刷时一定先横后竖，来回走动，不得小于6次，一定要作到颜色均匀一致，无漏刷、漏涂、流淌现象。
涂料回刷不得多于3次。
4）在刷底漆、面漆施工过程中，必须经质检员认可方能施工，施工完后先由本人自检认为合格后，再由专检员检查，专检员认为合格后方能进行下一道工序，并且由质检员现场签字，以免出现质量事故。
5.21为了保证涂层的施工质量起到良好的防腐效果，在施工时应注意以下几点：1）油漆在施工前应进行质量检查，产品符合质量标准，不符合标准的严禁使用；2）油漆施工开桶前，应上下晃动，开桶后上下搅拌均匀，避免颜料及填料(沉积桶底影响质量，如有结皮或粗粒，应用120目的铜网过滤后使用；3）将过滤好的油漆按生产厂家提供出的比例数据，按比例调配，一边搅拌、一边加入，搅拌均匀后，待油漆熟化半小时，方能刷涂。
4）在大面积施工前，应将熟化好的漆进行小样试刷，达到颜色均匀一致，方能大面积施工。
5.22涂料施工注意事项：1）施工温度控制在5℃以上施工为宜。
2）禁止雨、大雾或风沙天施工，施工湿度不应大于80%。
3）油漆贮存期为半年、半年后必须经检验合格方可使用。
4）防腐涂料使用前，还应作二次抽查、试涂，合格后方可涂装。
使用涂料时，应搅拌均匀，如有结皮或其它杂物，必须清除后方可使用，涂料开桶后，必须密封保存。
5）使用稀释剂时，其种类和用量应符合油漆生产的标准规定。
配制涂料时，必须用细铜丝网过滤，并采用涂-4杯测定粘度后使用。
6）搅拌和调配好的涂料，应稠度适宜，涂刷后不发生流淌和下坠现象。
7）涂装用滚筒刷浸料要适宜，滚刷前先在木板上滚一周，以防止滚刷时涂料在壁面流挂。
8）涂刷速度不能太快，以免产生气泡。
9）涂刷方向可沿钢结构四周进行，依次按照从上而下的施工工作面。
10）每次涂刷需间隔24小时，以涂膜干燥不粘手为准。
6.1 施工组织设计6.1 施工技术准备6.1.1 组织相关人员学习相应的技术标准、施工规范及有关规定。
6.1.2 组织技术人员熟悉施工技术方案。
6.1.3 对施工人员进行施工工艺技术交底。
6.2 物资准备6.2.1 采购人员依据施工计划，采购相应的材料。
采用机械搅拌器充分混合涂料，直到容器底部无剩余沉淀物为止。
搅拌速度不易快，以免气体进入涂料中。
6.2.2 到货的材料必须具有产品合格证、质量证明书、使用说明书等文件。
严格遵守涂料使用说明书中的有关规定。
在涂料的开桶、搅拌、使用中应防止灰尘、砂粒等杂物的污染。
6.2.3 备好办公用品、有关资料、空白表格等。
6.3施工队伍准备项目经理1名，技术负责人、质量检验员、安全员1名、仓库管理员及配料员1名、技术工人5名。
6.4 施工主要机具、设备及仪器准备机具设备配备表序号设备名称单位型号数量1 漆膜测试仪台 12 搅拌器台 13 温、湿度仪个 14 台秤台50㎏ 15 工程车台 16.5 施工现场准备6.5.1 施工前及时向甲方主管部门申请办理施工许可证、出入证等。
