电缆终端头、中间头
电缆中间头、终端头制作安全操作要求
电缆中间头、终端头制作安全操作要求电缆是现代电力传输和通信领域中不可或缺的一种元器件。
在电缆的制作过程中，中间头和终端头的制作是非常重要的一步。
为了确保电缆中间头和终端头的质量和安全性，以下是电缆中间头和终端头制作安全操作要求的详细介绍。
一、制作前的准备工作：1.操作者必须具备相关的技术培训和安全操作知识，并严格遵守制定的工作流程和标准操作规程。
2.确认所使用的工具、设备和材料的质量完好，无损坏或松动等情况。
3.查明电缆的规格、型号和使用环境等相关信息，并根据实际需要选择合适的材料和工具。
4.选定安全合理的操作场所，确保通风良好，避免火源和易燃物。
二、电缆中间头制作过程：1.核对电缆的型号和规格是否符合要求，避免错误操作导致制作的中间头与电缆不匹配。
2.将电缆进行剥皮处理，确保剥皮处干净整齐，不损伤内部绝缘层。
3.根据电缆的材料和规格选择合适的绝缘套，确保尺寸与电缆匹配。
4.将绝缘套套在电缆上，并使用合适的工具进行固定，确保绝缘套牢固且不易脱落。
5.使用绝缘套压接工具，按照要求进行压接，保证电缆与绝缘套之间有良好的电气接触。
6.检查中间头的制作质量，确保电缆与绝缘套连接紧密，无松动或短路等问题。
7.对制作完成的中间头进行绝缘检测，使用绝缘电阻仪等工具进行测试，确保绝缘层的质量符合要求。
三、电缆终端头制作过程：1.核对电缆的型号和规格是否符合要求，并将电缆进行剥皮处理。
2.根据电缆的材料和规格选择合适的终端头，并将其套在电缆上。
3.将终端头与电缆进行固定，确保连接牢固，避免因松动而导致接触不良。
4.使用终端头压接工具进行压接，保证终端头与电缆之间有良好的电气接触。
5.进行绝缘处理，使用绝缘层材料将终端头与电缆的剥皮处进行覆盖，确保绝缘层的质量。
6.对制作完成的终端头进行绝缘检测，使用绝缘电阻仪等工具进行测试，确保绝缘层的质量符合要求。
7.检查终端头制作的质量，确保连接处无松动、短路或绝缘层破损等情况。
电力电缆的接头分终端头和中间头
电力电缆的接头分终端头和中间头:终端头就是电缆的始端和终端,即两个头.中间头是敷设中间的接头,有图纸的按图纸算,没有图纸的按实际算或每250m一个中间头算.还有就是转弯,有几个弯多长时应设中间头,请自己查阅.电缆要伸出接头盒两端600mm～700mm电缆的预留长度有规定电缆敷设时应留有附加长度：1. 在有周期性振动的易振场所，使电缆敷设在波浪状或留有伸缩节。
2. 终端或接头制作所需剥截电缆的预留段、电缆引至设备或装置所需的长度。
这部分附加长度，可按GB50217《电力工程电缆设计规范》附录E计。
3. 35kV及以上电压电缆蛇形敷设时的弯曲状影响增加量。
关于房地产住宅电气施工的个人体会房地产住宅系统的好坏，不仅关系到小区用电的安全可靠，而且影响房地产工程项目的投资规模。
目前住宅供电设计有国家规范，也有各省市地方规范和供电系统的行业规范。
针对当地住宅供电特点及相关规范要求结合个人的实际工作，与大家分享一些个人体会。
目前昆明地区一个住宅小区供电系统，由于各种原因通常会有五个设计单位参与设计：10KV 变电所由供电局设计；煤气由煤气公司设计；建筑内部由建筑设计院设计；水泵房是自来水公司设计；景观供电由景观公司设计。
由于各设计单位的施工图设计时间不同步，经常会由于沟通不够无法互相配合，从而造成施工过程中供电系统出现不少问题，现场更改及返工较多，同时使房地产供电工程造成经济损失。
以下就是个人的一些具体体会：1、给排水、煤气、排烟等专业图纸与电气专业的配合。
出现问题最多的是厨房和卫生间的管线与开关、插座有冲突，破坏预埋的电管。
煤气公司要求开关、插座与煤气立管的水平位置不得小于0.3m。
2、给排水、煤气、电气室外综合管网的施工协调问题各专业在做室外综合管网时应相互协调走向，标高。
通过交通道路时，应加强保护，避免管损坏穿线困难。
3、设计院在设计时不知道该小区是否供电局批准“一户一表”计费或高供高计。
两种计费方式不同，电气系统图接线方式就不同。
市政安装工程中电缆中间头及终端头计算方式
市政安装工程中电缆中间
头及终端头计算方式 The final edition was revised on December 14th, 2020.
电缆中间头及终端头计算方式
1、一条电缆供电途径中如果中间没有分支接头时，每超过
250~300m左右时在进行预算编制的时候是需要考虑计算电缆中间接头的，依次类推计算；工程最终结算时则是以实际中间电缆头制作安装个数为准（因为施工中应该尽量减少中间头，以减少故障点）。
2、所提到的市政路灯照明工程中，供电电缆为VV-5*25mm2，沿途中有多个分接线井时，电缆头的计算计算则是：
a、按照电缆中间头计算时，是一个分线井计算一个电缆中间头；
b、在分线井内采用电缆分流器（亦称谓导线分流器）进行去路灯照明灯具线的分线连接时，则据实计算分流器安装即可；
c、如果电缆是经过分线井引致路灯灯杆底部的接线盒进行分接线连接安装时，则每处按照2个电缆终端头计算即可。
终端头计算方法：一根电缆计算两个终端头，或者说一个回路计算两个终端头；
中间头计算方法：当一个回路长度超过单根电缆规范长度时要加中间头；
规范：
１、１ＫＶ以下电缆；
截面３５mm２以内L取６００～７００m；
截面１２０mm２以内 L取５００～６００m；
２、１０ＫＶ以下电缆：
截面３５mm２以内 L取３００～３５０m；截面１２０mm２以内L取２５０～３００m；截面２４０mm２以内L取２００～２５０m；中间头个数n＝l/L－１( l 为电缆总长度)。
高压电缆中间头和终端头的制作工艺浅析
高压电缆中间头和终端头的制作工艺浅析摘要:电气工程人员在具体铺设电缆的过程中﹐需要处理很多中间接头和终端头问题｡这些中间头和终端头是电缆线路中最薄弱的部分﹐要想使中间头和终端头达到质量最优的效果,中间头和终端头制作的工艺处理过程非常重要｡本文从10KV高压电缆的结构功能原理､附件应达到的基本技术要求､中间头和终端头制作的质量要求､中间头和终端头制作的工艺等方面﹐对高压电缆中间头和终端头的制作工艺进行了浅析﹐提出了自己的见解和认识｡关键词:10KV高压电缆;中间头和终端头﹔制作工艺科学技术的发展﹐日新月异,电力供电线路也由传统的裸导线传输时代发展到了现代的利用电缆传输电能的时代｡由于电缆本身的特性,表现出了具有使用安全､便于铺设､电能传输损耗小等优点﹐所以在越来越多的使用场合﹐已替代了传统的裸导线｡但电气工程人员在具体铺设电缆的过程中,需要处理很多中间接头和末端接电气设备的终端头｡这些中间头和终端头是电缆线路中最薄弱的部分,要想使中间头和终端头达到质量最优的效果﹐中间头和终端头制作的工艺处理过程非常重要｡本人根据自己的工作实践经验,对10KV高压电缆中间头和终端头制作的工艺过程进行浅析,与同行磋商｡1对电缆终端头和中间接头的要求与电缆本体相比惠缆终端和中间接头是薄弱环节大部分电缆线路故障发生在这里也就是电缆终端和中间接头质量的好坏直接影响到电缆线路的安全运行。
为此惠缆终端和中间接头应满足下列要求:1)导体连接良好。
对于终端惠缆导线电芯线与出线杆!出线鼻子之间要连接良好对于中间接头惠缆芯线要与连接管之间连接良好。
要求接触点的电阻要小且稳定与通畅度同截面导线相比对新装的电缆终端头和中间接头其值要不大于1对已运行的电缆终端头和中端接头其比值应不大于1.2。
2)绝缘可靠。
要有能满足电缆线路在各种状态下长期安全运行的绝缘结构所用绝缘材料不应在运行条件下加速老化而导致降低绝缘的电气强度。
3)密封良好。
结构上要能有效地防止外界水分和有害物质侵入到绝缘中去并能防止绝缘内部的绝缘剂向外流失，保持气密性。

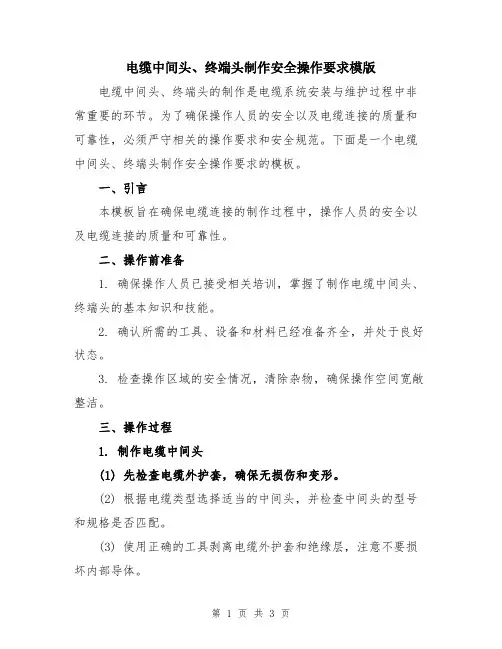

电缆中间头、终端头制作安全操作要求模版
电缆中间头、终端头制作安全操作要求模版电缆中间头、终端头的制作是电缆系统安装与维护过程中非常重要的环节。
为了确保操作人员的安全以及电缆连接的质量和可靠性，必须严守相关的操作要求和安全规范。
下面是一个电缆中间头、终端头制作安全操作要求的模板。
一、引言本模板旨在确保电缆连接的制作过程中，操作人员的安全以及电缆连接的质量和可靠性。
二、操作前准备1. 确保操作人员已接受相关培训，掌握了制作电缆中间头、终端头的基本知识和技能。
2. 确认所需的工具、设备和材料已经准备齐全，并处于良好状态。
3. 检查操作区域的安全情况，清除杂物，确保操作空间宽敞整洁。
三、操作过程1. 制作电缆中间头(1) 先检查电缆外护套，确保无损伤和变形。
(2) 根据电缆类型选择适当的中间头，并检查中间头的型号和规格是否匹配。
(3) 使用正确的工具剥离电缆外护套和绝缘层，注意不要损坏内部导体。
(4) 清洁导体和绝缘层的表面，确保无污物和氧化物。
(5) 将导体依次插入中间头的引脚孔中，并确保插入深度符合要求。
(6) 使用应变套将中间头和电缆外护套进行固定，并用绑带进行捆扎，确保握力均匀和稳定。
(7) 如果中间头有绝缘层，要用绝缘绷带进行覆盖，保护中间头的绝缘性能。
(8) 进行连接性能的测试，确保连接质量和性能符合要求。
2. 制作电缆终端头(1) 先检查电缆外护套，确保无损伤和变形。
(2) 根据电缆类型选择适当的终端头，并检查终端头的型号和规格是否匹配。
(3) 使用正确的工具剥离电缆外护套和绝缘层，注意不要损坏内部导体。
(4) 清洁导体和绝缘层的表面，确保无污物和氧化物。
(5) 根据终端头的要求，将导体插入终端头的引脚孔中，并使用相应的压接工具进行压接。
(6) 确保压接后的连接处无松动和断裂。
(7) 如果终端头有绝缘层，要用绝缘绷带进行覆盖，保护终端头的绝缘性能。
(8) 进行连接性能的测试，确保连接质量和性能符合要求。
四、安全注意事项1. 操作人员必须严格按照操作规程进行操作，不得擅自修改或省略任何步骤。

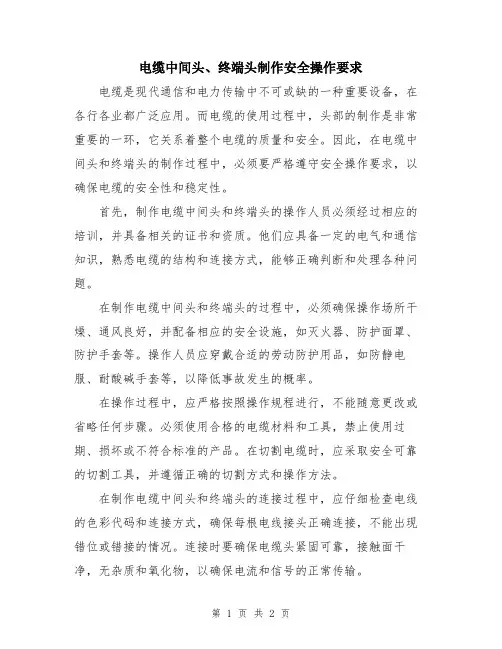

电缆中间头、终端头制作安全操作要求
电缆中间头、终端头制作安全操作要求电缆是现代通信和电力传输中不可或缺的一种重要设备，在各行各业都广泛应用。
而电缆的使用过程中，头部的制作是非常重要的一环，它关系着整个电缆的质量和安全。
因此，在电缆中间头和终端头的制作过程中，必须要严格遵守安全操作要求，以确保电缆的安全性和稳定性。
首先，制作电缆中间头和终端头的操作人员必须经过相应的培训，并具备相关的证书和资质。
他们应具备一定的电气和通信知识，熟悉电缆的结构和连接方式，能够正确判断和处理各种问题。
在制作电缆中间头和终端头的过程中，必须确保操作场所干燥、通风良好，并配备相应的安全设施，如灭火器、防护面罩、防护手套等。
操作人员应穿戴合适的劳动防护用品，如防静电服、耐酸碱手套等，以降低事故发生的概率。
在操作过程中，应严格按照操作规程进行，不能随意更改或省略任何步骤。
必须使用合格的电缆材料和工具，禁止使用过期、损坏或不符合标准的产品。
在切割电缆时，应采取安全可靠的切割工具，并遵循正确的切割方式和操作方法。
在制作电缆中间头和终端头的连接过程中，应仔细检查电线的色彩代码和连接方式，确保每根电线接头正确连接，不能出现错位或错接的情况。
连接时要确保电缆头紧固可靠，接触面干净，无杂质和氧化物，以确保电流和信号的正常传输。
制作完成后，必须进行电缆中间头和终端头的质量检测，包括电缆的绝缘电阻、电气强度、接地电阻等参数的检测。
只有通过了质量检测的电缆才能正式投入使用。
在整个制作过程中，操作人员必须保持专注和细心，严禁饮酒和吸烟等影响判断和操作的行为。
同时，要定期检查电缆制作过程中可能存在的安全隐患，及时清理和整修，确保操作环境的安全性。
除了以上的安全操作要求外，还需要制定相关的应急预案，以应对突发情况。
如发生火灾、漏电等意外情况时，操作人员必须立即停止操作，并采取相应的灭火和救援措施，确保人员和设备的安全。
综上所述，电缆中间头和终端头的制作过程中，安全操作是非常重要的。
只有严格遵守相关的安全规定和操作要求，才能确保电缆的质量和安全性，减少事故的发生，保障通信和电力传输的正常进行。
电缆中间头、终端头制作安全操作要求
电缆中间头、终端头制作安全操作要求电缆中间头和终端头是电缆接头的两种类型，它们都是将电缆内部的导体与外部的器件进行接合的关键部件。
电缆是电力传输系统中的重要组成部分，因此电缆中间头和终端头的制作质量和安装效果对整个电力传输系统的运行稳定性和安全性都有着至关重要的影响。
在制作电缆中间头和终端头的过程中，一定要重视安全操作要求，养成良好的操作习惯，确保电缆接头接合牢固、性能稳定、安全可靠。
本文将详细介绍电缆中间头和终端头制作的安全操作要求。
一、安全防护1.佩戴劳动防护用品在制作电缆中间头和终端头的全过程中，操作者必须佩戴劳动防护用品，包括：•护目镜：保护眼睛不受异物、剪切废片、挤压成型机等工作装置的伤害。
•手套：保护手部皮肤不受划伤、化学药品和高温、高压等物料的刺激。
•带有防护板的服装：防止电缆外皮损伤，避免绝缘层老化、绝缘击穿等安全事故的发生。
•防静电帽：降低静电对电缆中的电信号产生干扰的影响。
2.工作现场防护在电缆中间头和终端头的制作过程中，必须在专门的车间、生产线或特定的作业区域进行作业。
作业现场必须做好以下防护工作：•确保通风透气、温度适宜、采光充足，保持工作区域清洁卫生，避免引火物的存在。
•作业区域必须禁止闲杂人员进入，严格控制作业人员的人数，确保工作区域安全秩序。
•确保工作场所的地面平稳、无滑动、无裂痕，并将有害废料及时清理干净。
二、材料准备电缆中间头和终端头的制作需要选用高质量的材料和工具，以保证产品质量和生产效率。
常用的制作工具和材料有：1.工具准备•剪切工具：剪切器、一字口剪、叉口钳等。
•打压工具：压合钳、环形压接钳、地线夹等。
•手持电线钳、热风枪等。
2.材料准备•电缆：电缆中间头和终端头的制作都需要一定长度的电缆。
•接线头：根据电缆截面大小，选择合适的接线头进行接线。
•绝缘套管：为了保护接头而使用的绝缘套管。
•导体润滑剂：选择合适的润滑剂，增加沟槽表面的平稳度，使得电缆的导体紧密接触。
电缆终端、中间头制作作业指导书
1.工程概况1.1本项目主要包括彰山电厂#2机组电力电缆终端头制作施工范围主要包括6kV、400V配电室及就地控制箱马达等，其中6kV电缆为铜芯交联聚乙烯绝缘电力电缆，400V铜芯电缆为聚氯乙烯绝缘电力电缆。
2主要工程量：6kV中压头 98 个 400V低压头 2606个2.编制依据2.1《主厂房电缆敷设图》、《专业组织总设计》2.2《火电施工质量检验及评定标准》DL/T5161.1-20022.3《电气装置安装工程电缆线路施工及验收规范》GB50168-922.4《电力建设安全工作规程》（火力发电厂部分）DL50091—912.5《电力建设安全健康与环境管理工作规定》国家电力公司颁布3.施工具备条件及准备3.1施工应具备的条件3.1.1电缆敷设完毕，设备安装就位并验收合格。
3.1.2电缆绝缘状况良好，无受潮。
3.1.3周围环境0℃以上，相对湿度70%以下，无尘埃和其他有害气体（如酸、碱、盐类等）的侵入。
3.2.施工准备3.2.1制作前应将所需工具和材料准备齐全,主要材料和半成品必需检验合格,并准备好施工记录表格。
3.2.2电缆鼻子应符合电缆截面。
3.2.3核对电缆截面、电压等级、芯数、型号及相位。
3.3.4测定电缆绝缘电阻，应较敷设前无显著降低。
4.劳力组织班长 1人技术员 1人安全员 1人质检员 1人安装工 4人5.主要工机具除常用电工工具外,还应有电源、电烙铁、气油喷灯、液化气、压钳、锉刀、试灯、摇表等,所有工具应擦拭干净方可使用。
6.施工进度开工日期：2004.3.30 完工日期：2004.8.207.施工工序及主要施工方案电缆整理→电缆剥切→辅助绝缘安装→电缆鼻子安装→电缆接线7.1 6kV热缩电缆头制作：7.1.1根据电缆头的接线位置固定电缆，确定剥除外护套长度。
7.1.2由外护套量取30mm铠装，用铜线将断口处铠装整齐扎牢，其余可用锯弓、螺丝刀、钢丝钳剥除。
铠装端部要平齐，不要有毛刺和凸缘。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
∙
终端头
∙
∙
∙
∙
∙
电缆终端头和中间头
提问时间: 2012-10-08 10:39:21
1：电缆中间头个数，型号如何确定 2：电缆终端头的个数，型号如何确定比如说我一根YJV-3*4的电力电缆3000米，如何确定中间头的个数和型号，如何确定终端头的个数和型号谢谢
1、终端头计算方法：一根电缆计算两个终端头，或者说一个回路计算两个终端头；定额中也有规定电缆头制作、安装项目是按铜芯考虑，铝芯电缆头制作、安装可按相应截面电缆头制作、安装项目执行，人工乘以系数0.7。
2、电缆头制作、安装项目是按三芯（包括三芯连地）考虑的，五芯电缆头制作、安装执行定额时，按相应截面电缆头制作、安装定额乘以系数1.3，六芯电缆头制作、安装乘以系数1.6，每再增加一芯定额增加30%，以此类推，相应端子数量据实调整。
3、中间头计算方法：当一个回路长度超过单根电缆规范长度时要加中间头，还有对于复杂的线路也要适当增加中间头。
规范：１、１ＫＶ以下电缆，截面３５mm２以内L取６００～７００m；
截面１２０mm２以内 L取５００～６００m；２、１０ＫＶ以下电缆，截面３５mm２以内 L取３００～３５０m；截面１２０mm２以内L取２５０～３００m；截面２４０mm２以内L取２００～２５０m；中间头个数n＝l/L－１( l 为电缆总长度) 在电缆检查井处也设置中间接头，电缆头的型号是按主芯的型号考虑的套定额，比如说我一根YJV-3*4的电力电缆3000米最少设置5个中间接头，终端头根据分的段数确定，如果就是这样一根就有两个头。
