低压热缩电缆终端头制作安装工艺
低压热缩电缆终端头制作安装工艺标准
低压热缩电缆终端头制作安装工艺标准集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-低压热缩电缆终端头制作安装工艺标准1适用范围本标准适用于建筑电气安装工程0.6/1KV以下的室内聚氯乙烯绝缘、交联聚氯乙烯绝缘电力电缆终端头的制作安装。
2施工准备2.1材料2.1.1主要材料：电缆终端头套、热缩管、接线端子、镀锌螺丝、电力复合脂、镀锡铜编织带等材料，热缩管应分黄、绿、红、蓝、黑五色。
所用材料要符合电压等级及设计要求，并有出厂合格证。
2.1.2地线采用镀锡铜编织带，截面参见本册《交联聚乙烯绝缘电缆热缩终端头制作工艺标准》(Ⅵ205)2.1.32.2机具设备2.2.1手动机具：钢锯、扳手、钢锉、螺丝刀、电工刀、电工钳、鲤鱼钳。
2.2.2电动工具：液压钳（电动或手动型）。
2.2.3测试器具：钢卷尺、1000V兆欧表、万用表。
2.2.4其他工具：喷灯、电烙铁。
2.3作业条件2.3.1电气设备安装完毕，电缆头制作应由持有电缆工操作证的人员进行。
2.3.2现场应清洁、干燥、明亮。
室外制作电缆头时，应在气候良好的条件下进行，并有防雨、防尘措施。
2.3.3电缆敷设并整理完毕，核对无误。
2.4技术准备2.4.1施工方案编制完毕并经审批。
2.4.2向操作工人进行安全、技术交底。
3操作工艺3.1工艺流程3.2操作工艺3.2.1准备工作：准备材料和工具，核对电缆型号、规格，检查电缆是否受潮。
3.2.2电缆绝缘摇测：用1000V兆欧表，对低压电缆进行绝缘摇测，绝缘电阻应大于10M Ω，如不符合要求，检查电缆是否受损或受潮；摇测完毕后，应将芯线分别对地放电。
3.2.3剥切铠层、打卡子3.2.3.1绝缘合格后，根据电缆与设备连接的具体尺寸，确定剥除长度，剥除外护套。
3.2.3.2剥电缆铠装钢带，用钢锯在第一道卡子向上3～5mm处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透。
3.2.3.3用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，完后用钢锉将钢带毛刺去掉，使其光滑。
低压电缆头制作及安装技术交底
（3）电缆铜线芯不得剥出太长，以刚刚插满端子排插孔为宜。线芯不得有接头，线芯不能有咬痕及损伤现象。箱、柜内布线横平竖直，零线紧贴配电箱后面板排布。
（6）线芯压接后与端口螺栓可靠连接，垫好平垫、弹垫，拧牢固。零排配线时注意力度，以防破坏零排绝缘子。
（7）电缆头安装完成后将全部开关拨至分位，双电源切换箱切换装置拨至手动档，挂好标志牌，电缆标志牌用黑色尼龙扎带绑在电缆头上方，且长度一致。
（8）柜内配线时注意柜内带电线缆及裸露端子的防护，防止线头乱动导致短路、触电事故发生。
（4）电缆钢铠开剥。铠装钢带切断处端部平滑，不得残留毛刺，钢带的剥口位置需一致。
（5）电缆芯线破束后及时剪除中间的填充物。芯线拉直时会略有伸长，切勿用力过大，以免影响导线截面。
（6）电缆头开剥完成后对电缆线芯主绝缘进行外观检查，不可有破损。如损坏，应重作。
（7）选择对应型号的热缩点电缆附件，热缩完场后应保证整齐美观。
（4）配电箱箱接线口不做偎弯预留，盘柜内需在接线口偎圆弧预留（既有盘柜接线参照盘柜内既有预留方式，与既有接法一致）。
（5）盘柜内电缆接线端子均采用闭口铜镀锌接线端子,16mm2（DT-16）、35mm2（DT-35）、50mm2（DT-50）、70mm2（DT-70）、95mm2（DT-95）。在开剥的线芯上安装铜鼻子时，开剥长度与鼻子深度相同，应将全部的线芯穿入，防止丢股。压接需牢固可靠。压接完成后在线芯与开口鼻子连接处缠好色相带，A、B、C、N、PE分别为黄、绿、红、蓝、黑。缠绕长度芯线上10mm，接线端子上至端子压接套管末端。
热缩式电缆终端头施工方案
热缩式电缆终端头施工方案1. 简介热缩式电缆终端头是电力系统中重要的连接部件，用于将电缆与设备相连接，起到传导电流、绝缘保护等作用。
本文档将介绍热缩式电缆终端头的施工方案，包括施工前准备、施工步骤和注意事项等内容。
2. 施工前准备在进行热缩式电缆终端头施工之前，需要做好以下准备工作：2.1. 工具材料准备•热缩式电缆终端头和相应的电缆规格匹配•绝缘绳、胶带等辅助材料•手工工具：剥线钳、剥皮刀、扭力扳手等•清洁工具：刷子、擦布等•安全防护用品：手套、护目镜、口罩等2.2. 施工区域准备•清理施工区域，确保无杂物干扰•划定施工区域范围，避免施工交叉干扰•提供良好的通风条件，确保作业安全2.3. 施工文档准备•相关电缆线路图纸•热缩式电缆终端头使用说明书•安装施工方案和操作指南3. 施工步骤3.1. 剥线准备•使用剥线钳或剥皮刀，将电缆外皮剥离，露出合适长度的导体•根据电缆规格和热缩式电缆终端头尺寸，调整剥线长度3.2. 清洁处理•使用清洁工具（刷子、擦布等），将电缆导体表面进行清洁，确保无杂质、油污等•清洁完毕后，使用干净的擦布擦拭干燥3.3. 终端头安装•根据热缩式电缆终端头使用说明书，选择合适的终端头型号•将终端头套在导体上，确保导体完全覆盖•确保终端头的接地片与导体良好接触3.4. 供热处理•使用加热枪或加热炉对终端头进行加热•控制加热温度和时间，确保终端头充分收缩并与导体紧密结合•加热过程中，可使用温度计监测加热温度，避免过热或不足3.5. 绝缘层修整•终端头加热收缩后，使用剥线钳或剥皮刀修整绝缘层•确保绝缘层平整光滑，无裂缝或不完整3.6. 终端头固定•使用绝缘绳或胶带等辅助材料，将终端头与导体固定•确保固定牢固，防止终端头松动或脱落3.7. 清理工作•清理施工区域，将施工过程中产生的杂物、工具等收拾整理•检查施工质量，确保终端头安装正确、牢固可靠4. 注意事项•做好施工前的准备工作，确保施工顺利进行•严格按照施工步骤进行操作，避免疏漏和错误•加热时注意安全，确保加热温度和时间控制在适宜范围•施工过程中使用安全防护用品，保护人员和设备安全•施工完成后，及时清理施工区域，确保整洁干净5. 总结热缩式电缆终端头施工是电力系统中重要的工作，正确施工能够保证电缆连接的可靠性和安全性。
热缩型电缆终端头制作工艺
热缩型电缆终端头制作工艺（1）检查电缆与终端头准备部件是否配套相符，把各部件擦洗干净。
（2）剥除塑料护套：跟据电缆头的安装位置到连接设备间的距离，决定剥削尺寸（一般约一米）。
（3）锯钢甲、剥除内护套和内填料：在离剖朔口（末端）的30mm处，用Φ2mm铜线绑一道线（3——4匝），将钢甲锯除；在距钢甲断口5MM处，将内护套及相间填料切除。
（4）焊接地线：在线芯根部的铜屏蔽上，用10——25平方毫米软铜线扎紧后焊牢，再和钢甲焊牢靠。
（5）剥除铜屏蔽层和半导体屏蔽层：用Φ1MM镀锡铜丝在距内护套150MM处绑扎倆圈。
用烙铁点焊在铜屏蔽层上，将绑线至末端的铜屏蔽层剥除。
在距铜屏蔽层末端10MM处，将至末端的半导电屏蔽层剥除。
在保留10MM导电层上，靠绝缘端用玻璃片刮一个人5MM斜坡，用0号沙纸把绝缘层表面打磨光滑平整。
（6）套热缩分支手套：将分支手套套至缆芯的根部，核对位置合适后，在手套根部的塑料护套上和接地铜辨上缠30MM的热熔胶带，从中部开始往下加热收缩，然后再往上加热收缩，使分支套均匀地收缩于电缆上。
（7）套应力控制管：应力控制管套在屏蔽上，压铜屏蔽层50MM然后从下至上进行加热收缩。
（8）套无泄痕耐气侯管：擦净绝缘表面的应力控制管和手套的手指表面，在手指上缠一层密封胶带，分别将三只无泄痕耐气候管套在手指根部，从手指于应力控制管接口处开始加热。
先向下收缩，完后再向上收缩。
（9）套防雨罩：在分支手套的手指末端向上60MM处，套上三相共用防雨罩并加热收缩。
从三相共用防雨罩上向上测量150MM处，每相套进一个防雨罩并加热收缩，再往上端测量60MM处，每相套进一个防雨罩加热收缩。
（10）压接线端子：接线端子孔深加5MM处，将线芯末端绝缘剥除，套上端子压接，要求线端子下面至接地部分长度不小于550MM。
1/ 2（11）套过度密封管：在线端子压接后，用密封胶填满空隙，校对相包套上过度密封。
然后先对线端子加热密封胶充分溶化粘合后，对过度密封管从中部向两端加热收缩。
热缩电缆终端头制作安装工作标准化作业工作要点
5.清洁线芯表面氧化层及端子内孔表面氧化层。
6.压接顺序是从中间开始，分别在两侧进行，压接间距应符合线芯截面积模距的要求；再依次压接另一侧压接管；用锉刀磨平尖角、毛剌，用砂布打滑。
单位
班组
工作负责人
工作任务
工作票编号
工作危险点
1、高空坠落；2、机械伤害；3、人身触电.
安全措施
规程规定
1. 按热缩电缆终端附件尺寸说明书制作。
2.外半导层断口削成45°坡度，用砂布打磨砂光斜坡，外半导电层要圆、平整、不可有毛剌，不可伤到绝缘层。
3.用不导电的氧化铝砂纸打磨主绝缘表面，清除绝缘附着的半导电颗粒。
7. 加热时要注意火侯，喷枪要不停地转动，使其均匀收缩，以防过火。
电业安全工作规（电力线路部分）
电业安全工作规程（热力和机械部分）
工作三交底
工作负责人宣读完以上安全措施内容后，接着要根据本施工作业现场的实际情况，把施工方案和工作票中所列内容向全体作业人员进行三交底，即①工作任务交底；②安全措施交底；③工程技术交底。交底内容记录：
进入施工现场工作人员必须正确戴好安全帽，杆上人员系好安全带，杆上所用工器具、材料必须用绳索传送，不能抛投。作业现场必须设置安全警示牌和安全围栏，防止过往人员或车辆进入
作班人员签到：

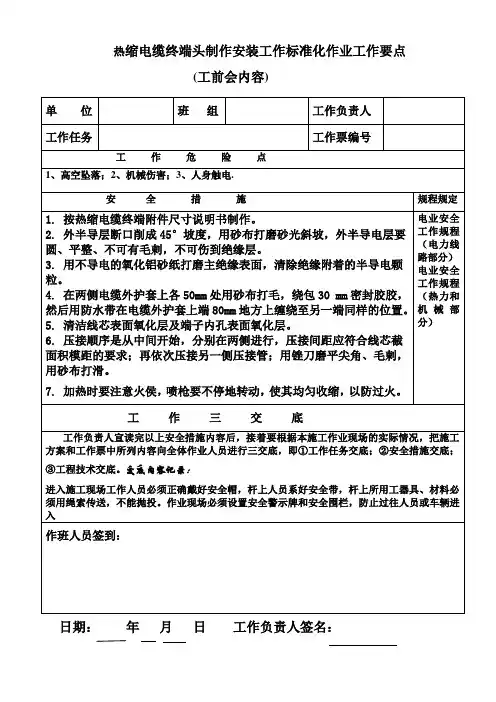

热缩电缆终端头制作安装工作标准化作业工作要点
(工前会内容)
日期：年月日工作负责人签名：
电缆热缩终端头施工工艺标准
SGBZ-0605 10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作。
2、施工准备2.1设备及材料要求：2.1.1所用设备及材料要符合电压等级及设计要求，并有产品合格证明。
2.1.2主要材料：绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。
辅助材料：接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油。
2.2主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
2.3作业条件：2.3.1有较宽敞的操作场地，施工现场干净，并备有220V交流电源。
2.3.2作业场所环境温度在0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
2.3.3高空作业（电杆上）应搭好平台，在施工部位上方搭好帐篷，防止灰尘侵入（室外）。
2.3.4变压器、高压开关柜（高压开关）、电缆均安装完毕，电缆绝缘合格。
3、操作工艺厂家有操作工艺可按厂家操作工艺进行。
无工艺说明时，可按以下制作程序进行。
要求从开始剥切到制作完毕必须连续进行，一次完成，以免受潮。
3.1工艺流程：3.2设备点件检查：开箱检查实物是否符合装箱单上数量，外观有无异常现象，按操作顺序摆放在大瓷盘中。
3.3电缆的绝缘摇测：将电缆两端封头打开，用2500V摇表、测试合格后方可转入下道工序。
3.4剥除电缆护层（图3.4）：图3.43.4.1剥外护层：用卡子将电缆垂直固定。
从电缆端头量取750mm（户内头量取550mm），剥去外护套。
3.4.2剥铠装：从外护层断口量取30mm铠装，用铅丝绑后，其余剥去。
3.4.3剥内垫层：从铠装断口量取20mm内垫层，其余剥去。
然后，摘去填充物，分开芯线。
低压电缆普通端头制作作业指导书-户内终端头-热缩
编号：Q/TCN SGDL-S-2006 0.4kV电缆线路户内热收缩型终端头制作作业指导书
编制：年月日
审核：年月日
批准：年月日
作业负责：
作业日期年月日时至年月日时
天津市顺恒电力安装有限公司
1范围
本作业指导书适用于天津市电力公司电力电缆电缆工程0.4KV电缆户内热收缩型接头制作作业。
2引用文件
GB 50168—1992 电气装置安装工程电缆线路施工及验收规范
GB 50127-1994 电力工程电缆设计规范
（79）电生字第53号电力电缆运行规程
DL 408-1991 《电业安全工作规程》（发电厂和变电所部分）
DL 409-1991 《电业安全工作规程》（电力线路部分）
津电配【2000】1号电力电缆安装工艺规范
3修前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序4.1开工
4.2作业内容及标准
4.3竣工
5验收总结。
热缩电缆终端头的制作工艺介绍
热缩电缆终端头的制作工艺介绍热缩电缆终端头的制作工艺介绍热缩电缆终端头是一种用于保护电缆连接的重要材料，其制作过程需要精确的工艺和技术。
本文将介绍热缩电缆终端头的制作工艺过程。
一、材料准备首先需要准备的是热缩电缆终端头的材料。
这包括绝缘套管、热缩管、接线端子、卡箍等。
在选择这些材料时，需要注意它们的材质、尺寸和规格是否符合要求。
二、电缆预处理在制作热缩电缆终端头之前，需要对电缆进行预处理。
首先需要将电缆的绝缘层、护套剥离，露出电线的金属部分。
然后需要将电线的金属部分剪短，以保证接线端子与电线的连接质量。
三、接线端子安装在电缆预处理完成后，需要将接线端子安装到电线末端。
具体的操作过程是将接线端子放入电线上，并用钳子压紧，直到固定牢靠。
四、套管热缩安装好接线端子后，需要将绝缘套管和热缩管套在电线上。
在套管和热缩管的选择时，需要根据电缆的种类和规格选择相应尺寸的套管和热缩管。
然后需要用热枪加热套管和热缩管，使其与电线和接线端子紧密贴合，并达到绝缘和防水的目的。
五、卡箍安装最后，需要在绝缘套管的两端安装卡箍，以确保套管和热缩管不会脱落。
在安装卡箍的过程中，需要对卡箍的大小和数量作出正确的选择，并注意不要过度压紧，以免损坏套管和热缩管。
综上所述，热缩电缆终端头的制作过程需要经过材料准备、电缆预处理、接线端子安装、套管热缩和卡箍安装等多个步骤。
在制作过程中需要注意相关规格的选择和操作技巧，以确保制作的热缩电缆终端头具有良好的绝缘和保护效果。
六、质量控制在完成热缩电缆终端头的制作后，需要进行质量控制和检测。
首先需要检查接线端子、套管和热缩管之间的连接是否牢固、电缆连接点是否紧密，以保证电流的传导性和安全性。
其次需要进行绝缘阻值测试，以确定终端头的绝缘性能是否达到标准要求。
对于某些重要电缆连接，还需要进行压实测试，以确保接线端子能够承受所述的电流、电压等参数。
七、应用领域热缩电缆终端头广泛应用于电力、通信、铁路、石油化工、船舶等领域。
