ABC平面变压器简介

16
作業流程
預加工 組立(1) 組立(2) 預測
點膠
測試
組立(3)
外檢
焊錫
包裝
印字
17
面元件设计方法 选用一對完全對稱性高頻/高功率密度低損耗 軟磁铁氧体磁芯构成变压器的磁耦合通路. 各繞組均為铜导体横截面积较大且具有良好的 表面导电性能的啞銀銅板或印刷式PCB. 各繞組層間均使用H級聚醯亞胺材質的Kapton tape 或film互相重迭做防護絕緣. 透過固定於電木BASE上的同一水平面上導電性 最好的無氧銅Leader wire將立體組裝的繞組連 接形成表面贴装终端.
输入电压从18伏至75伏之间. 输出电压由52伏低至1.0伏. 电流為0~~80安培之間 正激式全橋或半橋模塊或開關電源電路 推挽类DC/DC 轉換模块/开关电源電路 网络電信和數據通訊電源 医疗电子和重型工業控制設備 低电压大电流的开关电源
6
漏感只有初级电感的0.2%左右.三明治式繞組结构
可減少繞組間高漏电感引起不完整的磁耦合.损耗等 缺陷.有效避免漆包線繞組產生的趨膚效應. 整體具有低直流電阻.低損耗和低分布电容的優点. 可充分满足谐振电路的要求. 绕组和铁氧体的高表面容量比 使其散热性能好.温 升較低. 磁芯窗口中的磁场存储能量小.具有在高频率使用 狀況下损耗小.单位體積下承载功率大和良好抑制射 頻產生的磁干擾的磁屏蔽等優点. 是一種電氣參數可重復性較高之磁性元件.可形成 产品性能一致性标准系列化生產形態.
平面變壓器簡介
1
產品類型
平面变壓器有﹕ PT146S系列 PT187S系列 PT206A系列 PT206B系列 PT259S系列 平面電感器有﹕ PI257S系列
2
產品特點

功率密度高 .故額定功率達15~~150W 体积小. 高度僅為6~~10 mm 重量輕. 產品單重僅為5~~12 g 損耗小. 單體轉換效率超過98% 較寬的使用頻率.范圍﹕200K-3MHZ 工作温度范围宽.范圍﹕-40℃~125℃ 参数可重复性高.已形成無鉛標准系列化產品
7
產品結構
產品構造剖面圖
8
CORE
示意图中平面变压 器的绕组運用几何体 的“交错”或“抽头 绕线变压器”技术.組 成初级和次级绕組交 错方法即“初级 - 次 级 - 初级”或“次级 - 初级 - 次级”的交 替叠放结构.
PCB
Coppe r Plate
9
結構說明
獨立式貼片結構是一种緊湊的內部来自構/低剖15 鐵芯﹕高頻高功率密度低損耗之小尺寸平面
EC或RM型軟(ui1400~1800)磁鐵氧體材料. PCB ﹕將蚀刻后扁平铜箔壓合在印制板基材 (130 ℃的玻璃纤维布层压板)上形成雙面或多 層板螺旋式變壓器初次或次級线圈. 銅箔﹕表面鍍鎳后壓銀的高導電無氧銅扁平 變壓器次級線圈. 絕緣層﹕H級 (Kapton Tape/ Film)聚酰亞 胺膠帶/薄膜做各繞組層間絕緣.
11
產品規格
PT146S/PT187S/PT206A/206B/PT259S/PI257S共六 個系列特性方面主要參照和達到PULSE. COILCRAFT. PAYTON 等同業之規格.其品名規格分布更加完整合理. 外觀尺寸和PCB LAYOUT均能與之完全替換. 并形成自 有特色之系列規格. 亦可依客戶要求訂制其它規格和尺寸較特殊之要求 之產品.
10
結構特點﹕ 體積和單重占傳統式變壓器的20%和30% 繞組運用雙面或多层印制电路板和薄片状平面 铜板以降低繞組占空比 以三明治結構方式將各繞組做不同堆叠与組合 更能符合特性要求 高頻/高功率密度低損耗軟磁铁氧体磁芯使平 面变压器更具有特性優势 利用導針對繞組作串并聯連接.構成具有多種 可供選擇特性參數之電氣回路.在設計靈活性與 亙換性較傳統式占居更多的優勢. 制造和客戶使用時的具有較高装配速度.
3
問題點﹕ 设计的过程复杂. 设计成本較高. 量產前置時間久.供應商材料須全部訂制. 未形成明確的行業標准.
4
產品應用
平面變壓器生產目的在於降低傳統式變壓器
的高度. 減小使用其電子產品的體積. 從而產 生更短小輕薄化的高功率耐用型電子新產品。
5

12
13
平面变压器的主要参数﹕ 外形尺寸 輸入/輸出电压. 輸入/輸出电流. 初級與次級变比. 使用频率. 使用温度. 磁芯ui值. 功率损耗. 繞組直流電阻
14
材料組成
一﹑ CORE 二﹑ Print PCB 三﹑ Copper Plate 四﹑ Kapton Tape/ Film 五﹑BASE 六﹑ Copper PIN
合集下载

变压器相关知识简介(ppt 22页)

变压器相关知识简介(ppt 22页)
知 道 方法:控制变量法
实验过程
1.交流电压恒定,原线圈匝数恒定,改变副线 圈匝数。
2.交流电压恒定,副线圈匝数恒定,改变原 线圈匝数 3.原线圈匝数与副线圈匝数恒定,改变交流电压
1.交流电压恒定,原线圈匝数恒定,改变副线 圈匝数。
U1=4V n1(0-2)
n2 0-2
U2/V
0-8
0-14
2.交流电压恒定,副线圈匝数恒定,改变原 线圈匝数
此公式只适用于一个副线圈的变压器
几种常见的变压器
一、变压器的构造 1.示意图 2.电路图中符号 3.构造:
小结
二、变压器的工作原理:
1、互感现象:原、副线圈中由于有交变电流而发生
的互相感应现象
2、能量转化:电能→磁场能→电能
3、理想变压器
P入=P出
三、理想变压器的变压规律 U1/U2=n1/n2
U1=4V n2(0-4)
n1 0-2 0-8 0-14
U2/V
3.原线圈匝数与副线圈匝数恒定,改变交流电压
n1:n2=2:1
U1/V 2 4 6 8 10
U2/V
实验结论
误差允许范围内
铁芯
U 1 n1 U 2 n2
原 ∽U1 线
圈
n1 n2
副
线 U2 圈
误差产生原因:能量在铁芯及原副线圈处的损耗
变压器的工作原理 ——互感现象 铁芯 e
原
副
∽U1线 圈
n1 n2
线 U2 圈
0
t1
t2 t3 t4
变压器通过闭合铁芯,利用互感现象实现了:
电能 → 磁场能 → 电能转化 (U1、I1) (变化的磁场) ( U2、I2)
问题:副线圈输出的电压到底和什 么相关??

变压器结构简介与工作原理

变压器结构简介与工作原理

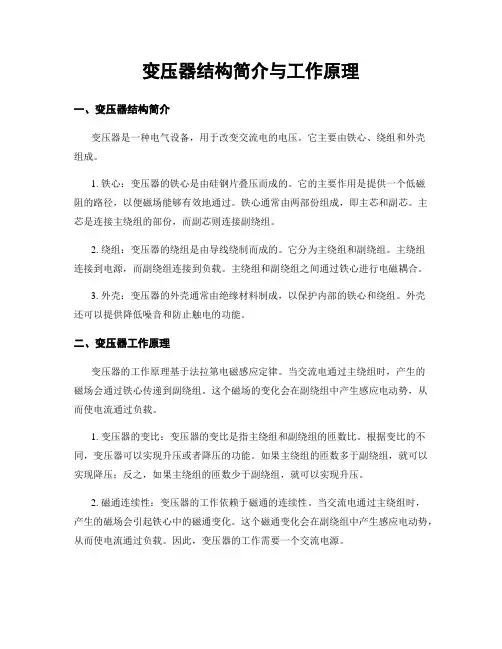

变压器结构简介与工作原理一、变压器结构简介变压器是一种电气设备,用于改变交流电的电压。

它主要由铁心、绕组和外壳组成。

1. 铁心:变压器的铁心是由硅钢片叠压而成的。

它的主要作用是提供一个低磁阻的路径,以便磁场能够有效地通过。

铁心通常由两部份组成,即主芯和副芯。

主芯是连接主绕组的部份,而副芯则连接副绕组。

2. 绕组:变压器的绕组是由导线绕制而成的。

它分为主绕组和副绕组。

主绕组连接到电源,而副绕组连接到负载。

主绕组和副绕组之间通过铁心进行电磁耦合。

3. 外壳:变压器的外壳通常由绝缘材料制成,以保护内部的铁心和绕组。

外壳还可以提供降低噪音和防止触电的功能。

二、变压器工作原理变压器的工作原理基于法拉第电磁感应定律。

当交流电通过主绕组时,产生的磁场会通过铁心传递到副绕组。

这个磁场的变化会在副绕组中产生感应电动势,从而使电流通过负载。

1. 变压器的变比:变压器的变比是指主绕组和副绕组的匝数比。

根据变比的不同,变压器可以实现升压或者降压的功能。

如果主绕组的匝数多于副绕组,就可以实现降压;反之,如果主绕组的匝数少于副绕组,就可以实现升压。

2. 磁通连续性:变压器的工作依赖于磁通的连续性。

当交流电通过主绕组时,产生的磁场会引起铁心中的磁通变化。

这个磁通变化会在副绕组中产生感应电动势,从而使电流通过负载。

因此,变压器的工作需要一个交流电源。

3. 理想变压器的工作:在理想情况下,变压器没有能量损耗,即没有电阻、磁滞和涡流损耗。

在这种情况下,输入功率等于输出功率,变压器的效率为100%。

然而,在实际应用中,变压器会有一定的能量损耗,主要包括铁损和铜损。

4. 变压器的应用:变压器广泛应用于电力系统、电子设备、通信系统等领域。

在电力系统中,变压器用于升压和降压,以便传输电能和分配电能。

在电子设备中,变压器用于隔离电路和提供稳定的电压。

在通信系统中,变压器用于信号传输和隔离。

总结:变压器是一种重要的电气设备,用于改变交流电的电压。

变压器简介

变压器简介

变压器简介变压器是一种静止的电气设备,它利用电磁感应原理把一种电压的交流电能变成同频率的另一种电压的交流电能,它是电力糸统中一个重要的电气设备。

变压器基本结构有五大部分:铁芯、绕组、油箱、器身和附件。

铁芯可分为两种:卷铁芯由一定规格的长片卷制而成,叠铁芯由一定规格的片叠装而成,铁芯形成闭合磁路,而且是绕组的安装骨架。

绕组是内部电路和外界电网直接相联(通过套管和导电杆)是变压器的“心脏”部分。

由铁芯和绕组合成一体经过夹装形成器身。

油箱是变压器身的外壳和浸油的容器,又是变压器总装的骨架,起到机械支撑、冷却、散热和绝缘保护的作用。

变压器附件主要包括冷却装置、保护装置、调压装置和出线装置、测量装置五大类。

变压器分类可分如下几种:一:按用途可分为电力变、矿变、整流变、试验变、电抗器、调压器、互感器等。

二:按容量可分为:小型变压器,容量小于1600kV A;中型变压器,容量小于63000kV A;特大型变压器,容量大于63000kV A。

三:按相数分单相和三相变压器。

四:按绕组数分双绕组和三绕组变压器及自耦变压器。

五:按调压方式可分为有载和无载调压。

六:按冷却介质可分为油浸式、干式、充气式等变压器。

七:按冷却方式可分为油浸自冷、油浸风冷、油浸强迫油循环风冷、油浸强迫油循环水冷和干式变。

变压器概述:目前国内中小型油浸式电力变压器的生产主要产品是10kV级S9型系列、10kV 级S9型系列、35kV级S9型系列。

10kV级S9系列电力变压器的连接组改为Y, zn11、是有防雷变压器的特点,可用在多雷区、雷击的易击点和土壤电阻率较高的山区等场所。

全密封变压器采用波纹式油箱、全密封结构延缓了变压器油的老化,在寿命期内无需吊检、换油。

国内干式变压器中环氧树脂干式变压器发展讯速,SC系列是主要产品,这种变压器具有难燃、防尘、耐潮、局部放电量小、耐雷冲击性能好等优点,已在工业与民用建筑中大量应用,选用干式变压器时要特别注意雷电过电压保护,干式变压器的工频耐压数值能满足(大于或等于)避雷器工频放电电压的要求。

名词解释平面变压器

名词解释平面变压器

名词解释平面变压器
平面变压器是一种电力设备,用于改变交流电的电压水平。

它由两个或多个共平面且互绕的线圈组成,通过电磁感应原理而实现电能的转换。

主要由一个铁芯和若干绕组构成,其中一个绕组通常被称为主绕组,而其他绕组则被称为副绕组。

当电流经过主绕组时,产生的磁场会穿过铁芯,进而感应出副绕组中的电流。

通过调整主、副绕组的匝数比例,平面变压器可以实现不同的输入和输出电压比。

这种设备常用于电力输电、电子设备和通信系统中,用于降低或升高电压。

变压器结构简介与工作原理

变压器结构简介与工作原理

变压器结构简介与工作原理一、变压器结构简介变压器是一种电力设备,用于改变交流电的电压。

它由铁心、绕组和外壳组成。

1. 铁心:铁心是变压器的主要结构部分,由硅钢片叠压而成。

它的作用是提供磁路,将磁场集中在绕组上。

铁心通常由多个铁芯片组成,以减少铁芯损耗。

2. 绕组:绕组是变压器中的导电线圈,分为初级绕组和次级绕组。

初级绕组通常连接到电源,次级绕组则连接到负载。

绕组由绝缘导线绕在铁芯上,以便通过电流产生磁场。

3. 外壳:外壳是变压器的保护部分,通常由金属材料制成。

它的作用是保护内部结构免受外部环境的影响,并提供散热。

二、变压器工作原理变压器的工作原理基于电磁感应。

1. 磁感应现象:当通过初级绕组的交流电流时,产生的磁场会穿过铁芯,并通过次级绕组。

这个过程称为磁感应。

2. 电磁感应定律:根据法拉第电磁感应定律,当磁通量通过绕组时,会在绕组中产生感应电动势。

这个感应电动势会导致次级绕组中的电流流动。

3. 变压器原理:变压器利用电磁感应的原理来改变电压。

当初级绕组中的电流变化时,会产生变化的磁场,进而在次级绕组中诱发电动势。

根据电磁感应定律,次级绕组中的电动势与初级绕组中的电动势成正比,比例关系由绕组的匝数比决定。

因此,通过改变绕组的匝数比,可以实现电压的升降。

4. 理想变压器公式:理想变压器的电压变换比可以用以下公式表示:Vp/Vs = Np/Ns其中,Vp和Vs分别表示初级和次级绕组的电压,Np和Ns分别表示初级和次级绕组的匝数。

总结:变压器是一种用于改变交流电压的电力设备。

它由铁心、绕组和外壳组成。

通过电磁感应原理,变压器能够实现电压的升降。

变压器在电力系统中起到了重要的作用,广泛应用于发电厂、变电站和各种电子设备中。

论平面变压器的结构

论平面变压器的结构
深圳澳磁电源科技有限公司
0755-29436109
二、三层绝缘线加pcb板或加铜箔
这种结构方式是初级采用三层绝缘线绕制成线饼状,次 级采用多块pcb或铜片并联方式。这结构通常用在AC/DC电源 中。其优点是散热好,容易过加强绝缘安规要求。
深圳澳磁电源科技有限公司
0755-29436109
论平面变压器的结构
(深圳澳磁电源科技有限公司)

1:平面变压器的发展 2:平面变压器的优点 3:平面变压器结构组成 4:平面变压器未来展望
深圳澳磁电源科技有限公司
0755-29436109
1:平面变压器的发展
一、 为了适应节能和环保的要求,微电子电路正 在使用越来越低的工作电压,以要求电路中损耗的 能量越来越少。目前的这种朝更低的供电电压和更 小型的转变正在迅速地改变着电源的供应和包装技 术。另一方面,由于直流开关电源正在朝轻薄短小 发展,随着功率半导体和信号半导体器件变得越来 越小,如何减小由于电源供应系统中扮演关键角色 的功率磁性器件外形尺寸变得至关重要。
深圳澳磁电源科技有限公司
0755-29436109
三、高频交流电阻小
由于传统变压器采用圆漆包线或铜带绕制,这样就存在 较大的趋肤效应和邻近效应导致每个绕组在高频情况下交流 电阻较大,因而导致变压器的铜损加大。而平面变压器结构 能有效的避免趋肤效应,降低邻近效应。所以平面变压器高 频交流电阻就小多了,大概是传统变压器l/3 。
输出较大(大于20A),功率可以做到1~3kw。
深圳澳磁电源科技有限公司
0755-29436109
五、扁平漆包线制作方式
扁平漆包线方式常用在DC/DC模块电源中,一般作输出 滤波电感。扁平漆包线比圆漆包线空间利用率高,适用低压 大电流电源中。

《变压器简介》PPT课件

我們以带基/基材的不同分类有: 环氧胶带(epoxy tape)、聚酸亚胺胶带 (polyimide tape)、聚四氟乙烯胶带(PTFE Tape)、乙烯树脂胶帶(Vinyi Tapy)、聚酯薄膜(Polyeseter Taye)、強化纤维胶带(Filament Tape)、 合成物薄膜(Composite Tape)、玻璃布(Glass Cloth)、乙醋酸布(Acetate Cloth)、纸带 (Paper)
乾燥時間
7
含浸 (乾燥)
含浸機
整理ppt
首次調配比例(容積比) 濃度 含浸時間 含浸限度 除滴時間 干燥溫度及干燥時間
外觀檢查 測定
品名表示 尺寸,安全距離 外觀,線傷 PITCH 校正
測定機點檢 儀器規格設定 標準品確認 (耐壓機適用) L值 耐電壓 卷數比,極性 層間耐壓
入庫檢查
L值 耐電壓 卷數比,極性 絕緣抵抗 層間耐壓 RDC 洩漏L值 銲錫性 尺寸 PITCH確認 外觀,安全距離 斷線,短路 混入防止
, 与外磁场方向相差不大的那部分磁畴逐渐转向外磁场方向(图4-2(b)) 当
从磁场继续增大时,与外磁场方向相近的磁畴已经趋向于外磁场方向,那些 与磁场方向相差较大的磁畴克服“摩擦”,也开始转向外磁场方向(图4-2(c))
,因此磁感应B随H增大急剧上升,如磁化曲线ab段。磁化曲线到达b点后,
大部分磁畴已趋向了外磁场,从此再增加磁场强度,可转动的磁畴越来越少
f) 胶(EPOXY RESIN):在变压器中,胶用于接合.固定或灌注
g) 凡立水:用以固定线包,防潮、增强绝缘
2
整理ppt
二、变压器的基本工作原理
变压器的基本工作原理是电磁感应原理。当交流电压 加到一次侧绕组后交流电流流入该绕组就产生励磁作用, 在铁芯中产生交变的磁通,这个交变磁通不仅穿过一次侧 绕组,同时也穿过二次侧绕组,它分别在两个绕组中引起 感应电动势。

变压器结构简介与工作原理

变压器结构简介与工作原理一、变压器结构简介变压器是电力系统中常见的电气设备,用于改变交流电的电压水平。

它由铁心和绕组组成。

1. 铁心:变压器的铁心通常由硅钢片叠压而成,以减少铁芯的磁阻和铁损耗。

铁心的主要作用是提供一个低磁阻的磁路,以便磁通线圈能够有效地传输。

2. 绕组:变压器的绕组由导电材料制成,通常使用铜线或铝线。

绕组分为两种类型:一次绕组和二次绕组。

一次绕组与输入电源相连,二次绕组与输出负载相连。

绕组通过铁心连接在一起,形成一个封闭的磁路。

二、变压器工作原理变压器的工作原理基于法拉第电磁感应定律。

当变压器的一次绕组通入交流电时,产生的交变磁场会穿过铁心,进而感应到二次绕组中。

根据电磁感应定律,当磁通线圈发生变化时,会在绕组中产生感应电动势。

根据变压器的工作原理,可以得出以下几个重要的特性:1. 变压器的电压变换比:变压器的电压变换比定义为二次电压与一次电压之比。

例如,一个变压器的变压比为2:1,意味着当一次电压为100伏时,二次电压为50伏。

2. 变压器的功率变换比:功率变换比定义为二次功率与一次功率之比。

功率变换比等于电压变换比的平方。

例如,如果一个变压器的电压变换比为2:1,那么功率变换比为4:1。

3. 变压器的效率:变压器的效率定义为二次输出功率与一次输入功率的比值。

变压器的效率通常在90%以上,因为在能量传输过程中会有一定的能量损耗,主要来自于铁损耗和铜损耗。

4. 变压器的绝缘和冷却:为了确保变压器的安全运行,绕组之间和绕组与铁心之间需要良好的绝缘。

此外,变压器还需要冷却系统来控制温度,以避免过热损坏。

总结:变压器是电力系统中常见的电气设备,用于改变交流电的电压水平。

它由铁心和绕组组成,通过电磁感应定律实现电压的变换。

变压器的重要特性包括电压变换比、功率变换比、效率、绝缘和冷却。

了解变压器的结构和工作原理对于理解电力系统的运行和维护至关重要。

平面变压器的分类

平面变压器的分类:平面变压器按设计制作工艺的不同,可分为印刷电路(PCB)型,厚膜型、薄膜型、亚微米型 4 种。

1,PCB 型变压器印刷电路PCB(printed circuit board)型变压器可省去绕组骨架,能增大散热面积,能减小在高频工作时由集肤效应和邻近效应所引起的涡流损耗,也能增大电流密度,其电流密度最高可达20A/mm,功率大,工艺简单。

但用PCB,窗口利用率低,仅为0.25~0.3,传统变压器的窗口利用率为0.4,其体积也较大。

PCB 型变压器其功率可高达20kW ,频率可达兆赫数量级。

采用pulse 的平面技术,多层PCB 夹在磁芯之间,薄型高效铁氧体平面变压器,其底部面积小,高度只有7.4mm,工作频率为150~750kHz,工作温度为-400~1300。

2,厚膜变压器厚膜变压器是为了克服薄膜变压器中导体电阻大的缺陷而提出的。

以氧化铝作基体,采用厚膜工艺,在其上、下表面各印制了初级和次级绕组,用铁氧体制作的平面变压器在2MHz,输出功率为75W 时,效率达85%。

厚膜工艺制造出的平面变压器效率一般较低,因此寻求更进一步的工艺技术以完善平面变压器制造的厚膜工艺是实现平面变压器高频集成化的关键。

3,薄膜型变压器薄膜型变压器是一种用磁性薄膜研制的叠层微型变压器,采用薄膜后高度低于1mm,工作频率超过1MHz,其体积小,易于集成,但只适用于小功率情况。

它们绝大多数采用金属磁性材料,如坡莫合金、铁硅铝和非晶合金。

主要是因为它们有高BS 和高磁导率。

Tsuijimotl 等人用带式(铜厚35μm,长34mm,宽3mm)加以绝缘膜(厚100μm),非晶CoNbZr 膜(1.8μm)构成一种能在高频下输出电压可控的薄膜变压器——针孔型变压器,还制成了厚度为210μm的片式变压器。

它是采用两层10μm 厚的CoZr 非晶薄膜做成的,用于5V、0.3A、1MHz 的开关电源,77.5% 铁氧体材料(以MnZn系为主)也可以制成薄膜型变压器,但用常规的方法很难制出合适的微型磁膜,故需开发新的成膜技术。

平面变压器

平面变压器介绍磁性元件的设计是开关电源的重要部分,因为平面变压器在提高开关电源的特性方面有着很大的优势,因此近年来得到了广泛的应用。

对于一个理想的变压器来说,初级线圈所产生的磁通都穿过次级线圈,即没有漏磁通。

而对普通变压器来说,初级线圈所产生的磁通并非都穿过次级线圈,于是就产生了漏感,电磁耦合的紧密要求也无法满足。

而平面变压器只有一匝网状次级绕组,这一匝绕组也不同于传统的漆包线,而是一片铜皮,贴绕在多个同样大小的冲压铁氧体磁芯表面上。

所以,平面变压器的输出电压取决于磁芯的个数,而且平面变压器的输出电流可以通过并联进行扩充,以满足设计的要求。

因此,平面变压器的特点就显而易见了:平面绕组的紧密耦合使得漏感大大地减小;平面变压器特殊的结构使得它的高度非常的低,这使变换器做在一个板上的设想得到实现。

但是,平面结构存在很高的容性效应等问题,大大限制了它的大规模使用,不过,这些缺点在某些应用中,也有可能转换为一种优点。

另外,平面的磁芯结构增大了散热面积,有利于变压器散热。

平面变压器的优点主要集中在较低的漏感值和交流阻抗。

绕组问的间隙越大意味着漏感越大,也就产生更高的能量损失。

平面变压器利用铜箔与电路板间的紧密结合,使得在相邻的匝数层间的间隙非常的小,因此能量损耗也就很小了。

在平面型变压器里,其绕组是做在印制电路板上的扁平传导导线或是直接用铜泊。

扁平的几何形状降低了开关频率较高时趋肤效应的损耗,也就是涡流损耗。

因此,能最有效地利用铜导体的表面导电性能,效率要比传统变压器高得多。

1.电流分配均等典型的平板变压器副边绕组有若干个并联的线圈。

每个副边绕组都和同一个原边绕组相藕合。

所以,副边电流产生的安匝数与原边绕组产生的安匝数相等(忽略励磁电流)。

这种特性对并联整流电路特别有用。

绕组电流分配均等,在并联整流电路中就不影响其他元件。

2.很高的电流密度平板变压器有极好的温升特性设计。

因为这些特性,所以它能在很小的封装体积内达到很高的电流密度。
