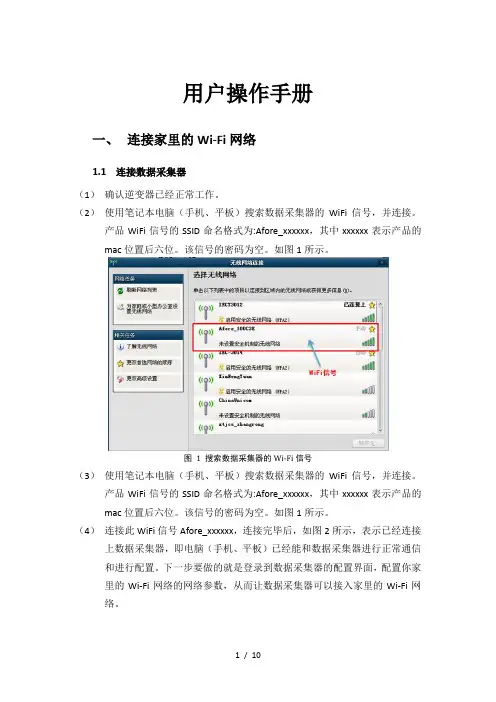

用户操作手册一、连接家里的Wi-Fi网络1.1连接数据采集器(1)确认逆变器已经正常工作。

(2)使用笔记本电脑(手机、平板)搜索数据采集器的WiFi信号,并连接。

产品WiFi信号的SSID命名格式为:Afore_xxxxxx,其中xxxxxx表示产品的mac位置后六位。

该信号的密码为空。

如图1所示。

图 1 搜索数据采集器的Wi-Fi信号(3)使用笔记本电脑(手机、平板)搜索数据采集器的WiFi信号,并连接。

产品WiFi信号的SSID命名格式为:Afore_xxxxxx,其中xxxxxx表示产品的mac位置后六位。

该信号的密码为空。

如图1所示。

(4)连接此WiFi信号Afore_xxxxxx,连接完毕后,如图2所示,表示已经连接上数据采集器,即电脑(手机、平板)已经能和数据采集器进行正常通信和进行配置。

下一步要做的就是登录到数据采集器的配置界面,配置你家里的Wi-Fi网络的网络参数,从而让数据采集器可以接入家里的Wi-Fi网络。

图 2 连接上数据采集器的Wi-Fi信号1.2设置Wi-Fi网络参数(1)在电脑(手机、平板)的浏览器中输入位置“11.11.11.1”登陆,其用户名和密码均为“admin”,如图3所示。

图 3 数据采集器登录界面(2)点击“确定”后进入Basic设置页面,在Basic设置页面中将你家里的Wi-Fi 网络的SSID(网络名称)和Key(网络密码)输入进去。

如图4所示,其中Security mode默认为Auto即可。

设置完成后,点击Reset按钮,重启则设置生效,完成配置。

注意:在这里需要将SN号拷贝下来,后续在登录用户远程管理系统时需要使用。

图 4 Basic设置界面(3)如图4,在SSID的输入栏右边有Find AP的链接。

点击这里可以打开产品的scan页面,产品可以自动搜索当前所在区域的无线路由信号,获取列表,如图5所示。

其中SSID为无线路由器的SSID,Signal为该路由器的信号强度百分比。

cd901控制仪说明书

cd901控制仪说明书

多功能控制仪设置说明(4-20mA输入PID控制,使用第一报警ALM1控制燃机启停,使用OUT1、OUT2控制燃机功率。

)用户设置参数用户只需设置一个参数,即水浴温度控制目标值,其方法为:1、其它参数的设定按住“设定键”(SET键)约3秒,可进入参数设定模式(此级参数用于设定报警,PID 常数等参数)。

用户不应私自改动此参数,因此不要向用户说明。

退出此参数设置模式应再次按住“设定键”(SET键)约3秒。

(此级参数包括:AL1、AL2、HbA1、LbA、Lbd、ATU、STU、P、I、D、Ar、T、Pc、Db、T、Pb、LCK)a.“AL1”(第一报警偏差值设定):在本控制器中,该值为启炉的偏差值,设为“0”。

例如如果控制目标值设为80,那么当温度降到80-0=80时启动燃烧机。

b.“P”(比例带):该值应设为非0值,控制仪执行PID操作。

c.“I”(积分时间):设定积分时间以解除比例控制所发生的残留偏差(此值为0时不执行I运算)。

d.“D”(微分时间):设定微分时间以防止输出的波动提高控制安定(此值为0不执行D运算)。

注:如果燃机采用两段火工作方式应将P值设为0,此时仪表不执行PID运算。

上述三个参数“P”“I”“D”的设定值应根据现场实际经验设定或启自动演算。

e. “T”比例周期:设定加热侧比例周期(即动作周期)数值范围1-100,不能为零值。

“T”越小OUT1动作越频繁。

f. “Pc”比例带(制冷侧):数值范围1-1000,设置制冷侧比例带(控制OUT2闪烁输出关断时间),“Pc”越大关断时间越长。

g. “t”比例周期(制冷侧):数值范围1-100,设置制冷侧输出周期,“t”越小OUT2动作越频繁。

注:“P”、“I”、“D”、“T”、“t”配合调节控制OUT1、OUT2输出频率和接通关断时间。

h. “LCK”数据禁锁功能:在所有参数设置完毕后,应将该参数设为“0011”,即只有水浴温度控制目标值(SV)可以设定。

制动单元说明

制动单元说明

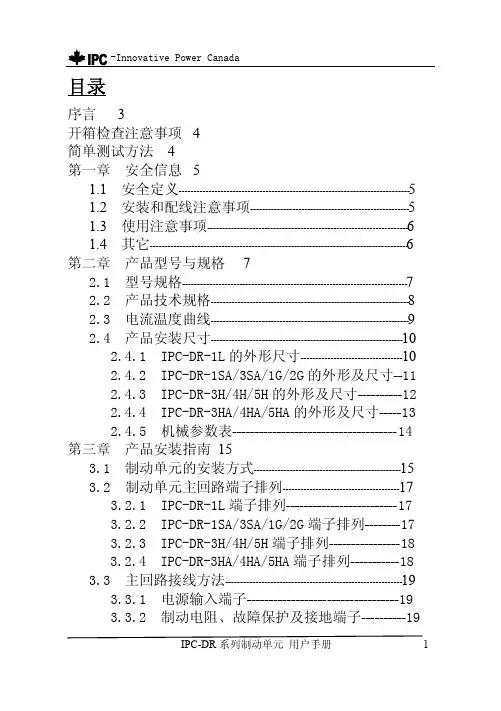

IPC-DR 系列制动单元用户手册1目录序言3开箱检查注意事项4简单测试方法4第一章安全信息51.1安全定义-----------------------------------------------------------------------------51.2安装和配线注意事项-----------------------------------------------------51.3使用注意事项-------------------------------------------------------------------61.4其它--------------------------------------------------------------------------------------6第二章产品型号与规格72.1型号规格---------------------------------------------------------------------------72.2产品技术规格------------------------------------------------------------------82.3电流温度曲线------------------------------------------------------------------92.4产品安装尺寸----------------------------------------------------------------102.4.1IPC-DR-1L 的外形尺寸----------------------------------102.4.2IPC-DR-1SA/3SA/1G/2G 的外形及尺寸--112.4.3IPC-DR-3H/4H/5H 的外形及尺寸----------122.4.4IPC-DR-3HA/4HA/5HA 的外形及尺寸-----132.4.5机械参数表-------------------------------------14第三章产品安装指南153.1制动单元的安装方式-------------------------------------------------153.2制动单元主回路端子排列---------------------------------------173.2.1IPC-DR-1L 端子排列-------------------------173.2.2IPC-DR-1SA/3SA/1G/2G 端子排列--------173.2.3IPC-DR-3H/4H/5H 端子排列----------------183.2.4IPC-DR-3HA/4HA/5HA 端子排列-----------183.3主回路接线方法-----------------------------------------------------------193.3.1电源输入端子----------------------------------193.3.2制动电阻、故障保护及接地端子----------192IPC-DR 系列制动单元用户手册3.3.3辅助电源端子----------------------------------193.3.4变频器的直流母线端子的辩认------------203.4主回路接线规格---------------------------------------22第四章操作面板说明234.1操作面板示意图------------------------------------------------------------234.2状态指示区---------------------------------------------------------------------234.3数据显示区说明---------------------------------------244.4按钮说明-------------------------------------------------254.5并联插座与主从模式的切换-----------------------25第五章制动单元的选型275.1一般性负载快速选型--------------------------------------------------275.2周期性制动负载的选型---------------------------------------------29第六章常见故障的排除31第七章质量保证32IPC-DR 系列制动单元用户手册3序言感谢您购买和使用加能公司生产的IPC-DR 系列能耗制动单元。

D-901使用说明书

D-901使用说明书

D-901使用说明书使用说明书数字音频混合器D-901承蒙您购买TOA彩色摄像机,深表感谢。

务请仔细阅读本手册的指导使用,以确保机器长期、无故障地运行。

TOA株式会社目录安全注意事项 (6)概要 (8)特点 (8)使用注意事项 (8)各部位的名称和作用D-901(本设备)正面 (9)背面 (12)可选模块话筒/线路输入模块D-921F (13)话筒/线路输入模块D-921E (13)话筒/线路输入模块D-922F (14)话筒/线路输入模块D-922E (14)立体声输入模块 D-936R (14)线路输出模块 D-971M (15)线路输出模块 D-971E (15)线路输出模块 D-971R (15)遥控模块D-981 (15)基本设定设定顺序 (16)设定项目一览输入?输出设定 (17)话筒总线设定 (20)预设设定 (20)应用设定 (21)设定中使用的键和旋钮 (22)设定画面显示的说明 (23)输入输出增益的设定 (23)仅通过操作输入.输出通道控制部位进行设定 (24)通过液晶显示部位的输入.输出增益设定画面进行设定 (24)通过液晶显示部位的输入.输出通道增益设定画面进行设定 (24)输入的相关设定幻象电源的ON/OFF(仅限于使用D-921F或D-921E时) (25) PAD(输入灵敏度)的设定(仅限于使用D-921F或D-921E时)(25)线路输入模式的选择(仅限于使用D-936时) (25)线路(立体声)输入的选择(仅限于使用D-936时) (26) 输入平衡的设定输入平衡增益的设定 (26)输入平衡极性的设定 (26)2高通滤波器功能的设定截止频率的设定 (27)Q值的设定 (27)均衡器功能的设定增益的设定 (28)中心频率的设定 (28)Q值的设定 (28)压缩器功能的设定极值的设定 (29)比值的设定 (29)起始时间的设定 (29)恢复时间的设定 (29)接通增益的设定 (30)电平值的设定起始时间的设定 (30)恢复时间的设定 (30)通道功能的设定极值的设定 (31)滞后的设定 (31)深度的设定 (31)持续时间的设定 (32)起始时间的设定 (32)恢复时间的设定 (32)Ducker功能的设定 (32)优先顺序的设定 (33)衰减量的设定 (33)起始时间的设定 (33)恢复时间的设定 (33)NOM衰减功能ON/OFF的设定 (34)输入通道增益的设定 (34)输入通道组平衡增益的设定(仅限编组设定时) (34)总线分配功能的设定使用设定画面设定 (35)仅通过操作输入?输出通道控制部位进行设定 (35) 输出的相关设定输出通道增益的设定 (36)输出通道组平衡增益的设定(仅限编组设定时) (36)交叉功能的设定(仅限交叉功能使用时)斜率的设定 (37)截止频率的设定 (38)Q值的设定 (38)Q2值的设定 (38)交叉增益的设定 (38)交叉滤波器极性的设定 (38)3滤波器功能的设定 (39)参数均衡器 (41)高通滤波器 (41)低通滤波器 (42)高延滤波器 (42)低延滤波器 (42)喇叭均衡器 (43)陷波滤波器 (43)全通滤波器 (43)压缩器功能的设定极值的设定 (44)比值的设定 (44)起始时间的设定 (45)恢复时间的设定 (45)接通增益的设定 (45)延时功能的设定 (45)话筒总线的设定反馈抑制功能的设定 (46)动态模式的设定 (47)自动模式的启动 (47)滤波器数量的设定 (47)动态模式的滤波器初始化 (47)自动模式的滤波器初始化 (47)反馈抑制滤波器的设定值确认模式的确认 (48)频率的确认 (48)滤波器增益的确认 (48)Q值的确认 (48)回声功能的设定回声增益的设定 (49)反馈比值的设定 (49)反馈延时的设定 (49)高通滤波器的频率设定 (49)低通滤波器的Q值设定 (50)总线分配的设定(话筒总线→输出通道) (50) 预设功能的设定预设记录的存储 (50)预设记录的提取 (51)预设记录的删除 (51)电源启动时预设编号的选择 (52)配置的保存 (52)4应用功能的设定立体声连接的设定 (52)组设定 (53)交叉功能配置的设定 (54)NOM衰减功能的设定 (56)接点输入输出功能的设定(仅限D-981使用时)输入接点的功能分配 (57)输出接点的功能分配 (59)保护功能的设定 (60)RS-232C通信口的设定控制模式的选择 (62)RS-232C通信速度的设定 (62)全输入输出通道增益的确认 (62)实装模块的种类确认插槽的确认 (63)全插槽的确认 (64)冷却风扇的工作状态确认 (64)应用软件版本的确认 (64)返回出厂状态 (65)支架固定方法 (65)连接方法连接示例1 (66)连接示例2(向2个区域播放时) (67)可移动终端块式连接器的连接 (68)分区图 (69)电平图 (70)各参数的设定项目和设定范围 (71)规格数字音频混合器D-901(本设备) (75)话筒/线路输入模块D-921F(选配件) (76)话筒/线路输入模块D-921E(选配件) (76)话筒/线路输入模块D-922F(选配件) (76)话筒/线路输入模块D-922E(选配件) (77)立体声输入模块D-936R(选配件) (77)线路输出模块D-971M (选配件) (77)线路输出模块D-971E (选配件) (77)线路输出模块D-971R (选配件) (78)遥控模块D-981 (选配件) (78)56安全注意事项使用前,请务必阅读此栏并正确使用。

瑞斯康达协议转换器RC904V35FE1(REV.D)用户使用手册

RC904-V35FE1V35至成帧E1接口转换器模块用户使用手册REV.D北京瑞斯康达科技发展有限公司2006年04月安全注意事项在安装和使用本设备之前,请仔细阅读以下事项,瑞斯康达公司不对任何由于违反安全事项而造成的损失承担责任。

RC904-V35FE1设备提供符合ITU标准的V.35同步数据接口,在与转换器连接通电使用之前,必须先连接好V.35电缆。

严厉禁止转换器设备与V.35电缆连通的设备在同时通电的情况下带电插拔V.35电缆,以免损坏V.35数据口。

RC904-V35FE1设备提供ITU-T标准E1接口,使用时应避免同轴电缆屏蔽层的两侧出现过高的电位差。

否则接插瞬间可能造成设备E1口烧毁。

因此要求设备接地应共地。

RC904-V35FE1为集成化设备,内含有精密器件,为避免严重冲击对其构成损害,请避免剧烈振动和碰撞,请勿自行拆卸或维修,需要拆卸或维修设备时必须在我公司技术人员的指导下按照防静电程序进行操作,如遇问题请与瑞斯康达科技发展有限公司联系。

为了保证设备的安全与运行稳定性,在使用本设备时必须提供良好的接地保护;请勿擅自拆卸设备,否则将可能造成不可恢复的损坏,瑞斯康达科技发展有限公司将视擅自拆卸设备为自动放弃保修权利。

目录第一章概述.................................................................................................. 错误!未定义书签。

一、简介 ................................................................................................... 错误!未定义书签。

二、主要特点 ........................................................................................... 错误!未定义书签。

901T操作说明


7
循环停止,自动运行中停止程序运行,按〖启动〗键可继
续运行
8
+、-
9 、100%、
பைடு நூலகம்
10
主轴
11
冷却液
手动进给按钮(正向)、(负向) 主轴倍率修调(减速)、(100%)、(升速) 主轴反转、停止、正转 冷却液开、关
12
手动换刀
13 紧急停止 14 程保开关
切断伺服回路,停止机床运动 此开关关闭,不可进行程序的写及参数修改操作
6.按下〖空键〗 (图形)按钮:此按钮上指示灯点亮,用于自动/单段加
工时动态图形跟踪显示。抬起该键(灯灭),下一个循环为非图形方式。
7. 进给速度倍率选择开关:在单段、自动、手动、点动、回零方式时
(切削螺纹除外),由开关所在位置决定实际进给速度与给定速度之间的倍率关
系。
8. 主轴倍率选择按键:用于决定实际主轴转速与给定主轴速度之间的倍
率关系(伺服主轴用)。
9.在自动运行中,按操作面板上的〖 〗(循环停止)按钮可以使自动运 行暂时停止。按下循环停止按钮,机床呈如下状态:
(1)机床在移动时,进给减速停止。 (2)执行G04暂停中,暂停结束后停止。 (3)执行M、S、T动作后,进给停止。
10.在自动/单段方式中,按操作面板上的〖 〗(循环启动)按钮可以使 程序运行。
6
2.2 系统操作
数控系统加电数秒钟后屏幕上应显示如下画面:
程序 主轴 主轴 系统最后 系统最后 进给 进给 系统加电 运行状态 速度 倍率 执行的T代码 执行的M代码 速度 倍率 运行时间
停止 S0000 100% T M F0000 100% 00001:20:15
X+0000.000 Z +0000.000

RCI NEXT DK 1 的用户手册说明书

Automatisk back-up fil (BACKUP.txt) gemmes på konfigurationskort ved skift af konfigurationsfil.
Opsætning af fieldbus modul
Ethernet IP 1 DHCP
DHCP aktiveret = IP & Subnet Mask adresse tildeles automatisk af DHCP netværksserver.
anzeige
2 Konfig. info 3 Konfig. Liste 4 Bestätigung der Konfigurationsdatei
Automatische Back-up-Datei (BACKUP.txt) auf der Konfigurationskarte beim Wechseln der Konfigurationsdatei speichern.
2 Setup des Fieldbus-Moduls (je nach Typ des Fieldbus-Modch Typ des Fieldbus-Moduls)
QUICKGUIDE RCI NEXT
DE
Wahl der Konfigurationsdatei
QUICKGUIDE RCI NEXT
DK
RCI menu
1 2 3
Valg af konfigurationsfil
1 2
3 4
1 Valg af konfigurationsfil
Indsæt konfigurationskort i SD kortlæser inden valg af konfigurationsfil.

RC4 中文操作手册

手册引导内容提要23.介绍24.手册结构25.补充文件26.操作手册使用人群27.手册中使用的信号和警示28.使用的方式和缩写29.版本附件30.设备描述31.目的32.潜在的危险33.总述34.电源35.外加24VDC36.使用的电缆型号37.安全须知38.Congrav RC-4使用安全须知39.安装安全须知40.接线安全须知41.使用和操作安全须知42.硬件描述43.Congrav RC—4:类型44.Congrav RC—4A:显示和按键45.集成按键及其功能46.显示和功能组成47.参数更改48.数字输入49.固定参数设置的选择50.如果…。

,更改参数不被接受51.Congrav RC—4B:52.Congrav RC-4的插卡槽53.现场的可能连线54.Congrav RC-4的基本功能55.插入卡RC4—MSIO56.XS1.1:与主计算机的连接57.XS1。

2:与ISC现场总线的连接58.XS1.3:与调试解调器和工控电脑的连接59.Congrav RC—4的选项卡60.CDIO插入卡61.DIOP插入卡62.输入输出模式-数字式RC-4的终端功能63.ANOP插入卡64.输入输出模式-模拟式RC—4的终端功能65.Profibus模式66.调试67.安装68.调试,Congrav RC—4的开机69.Congrav RC-4:软件升级70.ISC—CM:软件升级71.菜单页F100安装结构72.F110:安装模式73.模拟结构74.F120:主计算机操作75.F130:显示内容改变76.连锁停机77.时间和日期78.F150:配方处理79.设定值斜线,设定值阈值80.调试操作81.F200:打印机结构,内存值重设82.打印功能83.F210:如何清除记忆内容84.F300:设定值输入和选择85.安装设定值86.加料器设定值87.`设定值的模拟控制88.设定值斜线,设定值阈值(菜单页F150)89.选项90.F310:滞后时间91.报警停机92.F400:安装的实际值,总产量重设93.F430:总产量重设94.单台加料器操作95.加料器页的抬头96.Kxx0:加料器控制97.操作功能98.开机5499.停机54100.报警重设101.补料55102.删除55103.开始试样104.开始去皮105.右侧行实际值的显示106.Kxx1:产品参数107.自动去皮108.检查最大输出109.堆积密度110.体积最大输出111.十进制转换112.十进制转换的设置113.模式59114.失重式加料(GF)115.体积式控制(VR)116.体积式设置(VS)117.排料(DI)118.检查最大输出(CM)119.重量式排料(GD)120.体积式加料(VF)121.测量(M)122.运行过程中GF和VF模式转换123.Kxx2:控制参数124.PID控制的设置125.控制成套配合126.重量式计算最大输出127.CM值的存储128.F500:报警报告和开机条件129.报警报告130.缺省的开机条件131.系列驱动控制操作的错误代码132.系列变频器133.振动放大器控制器ISC—VC134.Kxx5:报警结构135.硬件结构12.1 Kxx8:ISC-CM(-A)的硬件结构12。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

RC901-FE4E1(REV.D)用户使用手册
200606
瑞斯康达科技发展股份有限公司为客户提供全方位的技术支持和服务。 直接向瑞斯康达科技发展股份有限公司购买产品的用户,可与瑞斯康达科技发展股份有限公 司各地办事处或用户服务中心联系,也可直接与公司总部联系。 读者如有任何关于产品的问题,或者有意进一步了解公司相关产品,可采用下列方式与我们 联系: 公司网址: 技术支持热线: 400-890-1001 8610-82883110(7×24 小时) 技术支持传真: 8610-82885200,010-82884411 技术支持邮箱: help@ 客户投诉热线: 8610-82884499-3600 公司总部地址: 北京海淀区上地六街 28 号院 2 号楼 邮政编码: 100085
安全注意事项
在安装和使用本设备之前,请仔细阅读以下事项,瑞斯康达公司不对任何 由于违反安全事项而造成的损失承担责任。
RC901-FE4E1 设备提供的 E1 接口为上行接口,100Base-T 以太网 接口为下行接口,在使用此设备之前,必须明确设备的应用场合与连 接环境,严厉禁止将此设备上下行方向颠倒使用。
随意连接交换机或网卡。
三、推荐的基本连接方式 A、环形结构
-6-
交换
LAN转换器转换器1~ 路 E1 转换器转换器
环形网
IEEE802.1q IEEE802.3d
交换 转换器
转换器
交换
转换器
转换器
交换
利用 Spanning Tree 特性构造城域范围内的网络连接,这种结构可变形成网状结构,
适合于城域网上高密度的中心地区,形成容错网络 对 IEEE 802.1q 网络特性的支持,可以保证绝大多数主流产品的骨干特性,如跨交换 机的 VLAN、TRUNK 等功能
实时误码检测和 E1 通道自动保护及恢复功能 可抵御 512UI 的漂移,提高抗抖动和抗漂移的能力 对线路进行切断/恢复的误码门限值:10-6
2.快速以太网接口技术指标: 接口类型:RJ-45 接口,可使用五类/超五类网线,最大传输 100 米 接口速率:10M/100Mbps 自适应,可设置 双工方式:全双工/半双工 自协商,可设置 符合标准:IEEE 802.3、IEEE 802.3u 其他能力:
绿色:
该 E1 链路正常使用(LNK)
红色:
该 E1 链路接收信号丢失(LOS),且对端该 E1 链路无 LOS
红色闪烁: 该 E1 链路接收信号线路接触不良(CV)、AIS、帧失步告警(LOF)
黄色:
该 E1 链路本端接收线序错误
黄色快速闪烁:该 E1 链路本端接收线序正确,远端线序错误
红绿交替闪烁:该 E1 链路误码率超过门限值
第三章 安装与准备工作
一、明确您所使用的 E1 线路线缆与连接设备的型号是否匹配 如果您用于连接 RC901-FE4E1 的 E1 线路中由 PDH、SDH 等设备组建而成,那么这些
设备的 E1 接口的类型、定义与接口阻抗,请您自己查阅这些设备的使用手册。
二、E1 线缆类型 用于非平衡信号的建议采用 SYV 75-2-2 型同轴细缆,最大传输 200 米以上。 用于平衡信号的建议采用 0.6mm(22AWG)双绞线,最大传输约 1.5 公里。
-5-
作 FDX 以太网口双工指示灯: 常亮,全双工;常灭,半双工 非屏蔽双绞线接口,接口定义及连线方法见后章。
五、后面板与接口
A
B
C
D
TX
BALANCE
RX
TX
BALANCE
RX
TX
BALANCE
RX
后面板示意图
TX
BALANCE
RX
A、B、C、D 四路 E1 接口: TX:BNC 座,75 欧姆非平衡接口,E1 信号输出。 RX:BNC 座,75 欧姆非平衡接口,E1 信号输入。 BALANCE:RJ-45 座,120 欧姆平衡接口,1、2 芯输出,5、6 芯输入。
C、用户接入结构
1~4 路 E1
转换器
转换器
HUB
接入 交换机
1~4 路 E1
转换器
转换器
PC
利用半双工/全双工设置选择,可以连接 10M 半双工、10M 全双工,以及自适应设 备。可在用户端配置廉价的半双工 HUB,几十倍地降低用户端的组网成本,提高网 络运营商的竞争力
-7-
设备内置 MAC 地址表,可以过滤无效地址,减少广播,提高 E1 线路的利用率
黄色慢速闪烁:该 E1 链路本端无故障,远端设备告警(RAL,包括 LOS、AIS、LOF、CV、
误码率超过门限)
灭:
该路未使用
这组指示灯在设备刚上电,E1 接口刚接好电缆,或刚拔下电缆时,有数秒时间进行识别
和判断,所以指示灯在判断周期中并不完全准确,请耐心等待一段时间。
UTP 以太网接口:
LNK 以太网口连接指示灯:常亮,网线连接正常;常灭,电口无连接 100M 以太网口速率指示灯:常亮,100Mbps;常灭,10Mbps ACT 以太网口收发指示灯: 闪亮,有数据收发动作;常灭,无收发动
-3-
第一章 概述
一、产品描述 RC901-FE4E1 是瑞斯康达科技发展股份有限公司出品的 10/100M 自适应以太网至四路
E1 的接口转换器,采用最新反向复用技术,是目前利用 E1 线路资源进行以太网接入最常用 的解决方案之一。
RC901-FE4E1 先后推出过 REV.A、REV.B、REV.C 三个版本。随着应用范围的拓宽,用 户提出了更新的要求,REV.D 版就是为满足这些要求而推出的。本手册仅适用 REV.D 版本(或 更新版本)的转换器。
或由断路恢复正常连通时,设备都可以根据可用的 E1 链路自动继续完成传输功能,相应带 宽自动调整,但至少应保证有一路是连通的。
每一路 E1 链路提供的带宽为 2Mbps。如果四路 E1 链路均可用,那么带宽总和为 8Mbps。 这里所说的 E1 链路可用,是指互连的两台转换器均未出现 E1 链路各种告警。
二、产品参数 1.各 E1 接口技术指标: 接口类型: BNC 接口,提供 75 欧姆非平衡信号
RJ-45 接口,提供 120 欧姆平衡信号 接口速率: 2048Kbps±50ppm 编码类型: HDB3 电气特性: 符合 ITU-T G.703 建议 转移特性: 符合 ITU-T G.823 建议 抖动容限: 符合 ITU-T G.823 建议 其他能力:
RC901-FE4E1 为集成化设备,内含有精密器件,为避免严重冲击 对其构成损害,请避免剧烈振动和碰撞,请勿自行拆卸或维修,需要 拆卸或维修设备时必须在我公司技术人员的指导下按照防静电程序 进行操作,如遇问题请与瑞斯康达科技发展股份有限公司联系。
为了保证设备的安全与运行稳定性,在使用本设备时必须提供良 好的接地保护;请勿擅自拆卸设备,否则将可能造成不可恢复的损坏, 瑞斯康达科技发展股份有限公司将视擅自拆卸设备为自动放弃保修 权利。
该功能默认情况下是关闭的,是为了对没有特殊要求的用户开通时方便。如要打开,需 参考前面板拨动开关设置的说明。
四、面板及指示灯意义
RAISECOM RC901-FE4E1
PWR
A
B
C
D
LNK/LOS
SW
ETH
LNK
ACT
100M
FDX
前面板示意图

PWR 电源指示灯:常亮,电源工作正常

A、B、C、D 四路 E1 链路状态指示灯三色定义:
-2-
目录
第一章 概述......................................................................................................................................4 第二章 连接配置 .............................................................................................................................6 第三章 安装与准备工作 .................................................................................................................8 第四章 开关设置说明 .....................................................................................................................9 第五章 常见故障解答 ...................................................................................................................13
3.独特的故障转移功能: RC901-FE4E1 为有特殊要求的用户,如要组成 Spanning Tree 结构、要求上级交换机网管
告警记录等,提供了 E1 链路告警故障转移功能。该功能的具体定义是: 当四路 E1 同时出现告警时,即所有链路均不可用,接口转换器会自动将其 UTP 以太网
口关闭,使与之连接的交换机或网卡的连接(Link)关闭,直至有某条或某几条 E1 链路不再 出现任何告警后,恢复网口的工作状态。
可为金融、政府、教育等各行各业提供专线虚拟专网。
B、链形结构 1~4 路 E1
转换器
转换器
1~4 路 E1
转换器
转换器
RJ-45
中心
