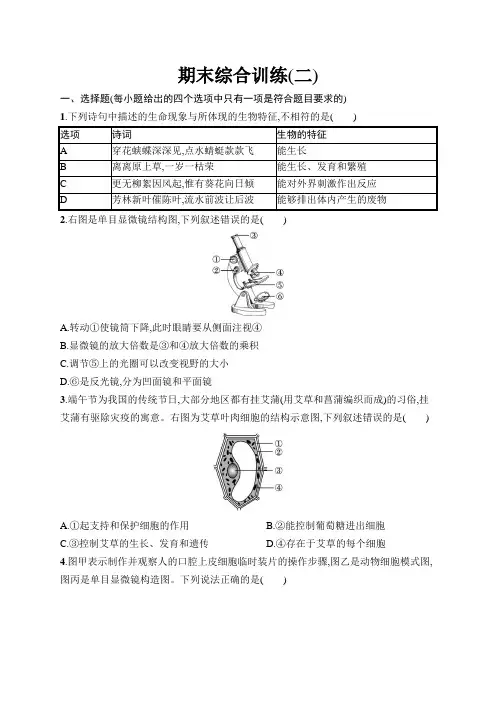

初中同步测控优化设计生物学七年级上册】配人教版课后习题期末综合训练(二)

初中同步测控优化设计生物学七年级上册】配人教版课后习题期末综合训练(二)

期末综合训练(二)一、选择题(每小题给出的四个选项中只有一项是符合题目要求的)1.下列诗句中描述的生命现象与所体现的生物特征,不相符的是()2.右图是单目显微镜结构图,下列叙述错误的是()A.转动①使镜筒下降,此时眼睛要从侧面注视④B.显微镜的放大倍数是③和④放大倍数的乘积C.调节⑤上的光圈可以改变视野的大小D.⑥是反光镜,分为凹面镜和平面镜3.端午节为我国的传统节日,大部分地区都有挂艾蒲(用艾草和菖蒲编织而成)的习俗,挂艾蒲有驱除灾疫的寓意。

右图为艾草叶肉细胞的结构示意图,下列叙述错误的是()A.①起支持和保护细胞的作用B.②能控制葡萄糖进出细胞C.③控制艾草的生长、发育和遗传D.④存在于艾草的每个细胞4.图甲表示制作并观察人的口腔上皮细胞临时装片的操作步骤,图乙是动物细胞模式图,图丙是单目显微镜构造图。

下列说法正确的是()A.图甲中正确的操作步骤是a→b→c→dB.图乙中染色最深的结构是②,它控制着生物的生长、发育和遗传C.观察时,为了使物像更清晰,应调节图丙中的②细准焦螺旋D.细菌和真菌都有图乙中的结构②5.一粒小小的种子能够长成参天大树,池塘中的小鱼可以长成大鱼,这都与细胞分裂密不可分。

下图是两种细胞分裂过程示意图,下列相关叙述错误的是()甲乙A.图甲表示动物细胞分裂过程,图乙表示植物细胞分裂过程B.两种细胞的分裂都是细胞质先分裂,细胞核后分裂C.两种细胞在分裂的准备期间都发生染色体的复制D.两种细胞的细胞质一分为二的方式是不同的6.近年来,干细胞技术迅猛发展,其在临床上的应用也被越来越多的人认可。

下图为干细胞的培养过程示意图。

下列叙述错误的是()A.①表示细胞的生长,细胞不能无限长大B.经过程②产生的新细胞的染色体数目不变C.②③说明干细胞具有分裂和分化的能力D.经过程③后,细胞的形态结构、生理功能及遗传物质都发生了变化7.“天苍苍,野茫茫,风吹草低见牛羊。

”下列有关草和羊的叙述,错误的是()A.草和羊都有结缔组织和输导组织B.有些草是被子植物,花、果实、种子是其生殖器官C.草能进行光合作用,制造有机物D.羊的各种系统既独立又相互协调8.右图是草履虫结构示意图,其中摄入氧、排出二氧化碳的结构是()A.①收集管B.②胞肛C.③口沟D.④表膜9.“苔痕上阶绿”和“小荷才露尖尖角”分别描述了哪两类植物?()A.苔藓植物和被子植物B.苔藓植物和蕨类植物C.蕨类植物和裸子植物D.裸子植物和被子植物10.右图为菜豆种子的结构模式图,下列叙述错误的是()A.①所示的结构是子叶,共有两片B.③所示的结构是胚根C.④所示的结构中含有丰富的营养物质D.新植物的幼体由①②③④所示的结构组成11.下列动物与其主要特征描述相符的是()A.涡虫——身体呈左右对称B.蛔虫——靠刚毛运动C.水螅——有口有肛门D.蚯蚓——有外骨骼12.鱼、两栖动物和爬行动物的共同特征是()A.能在水中和陆地上生活B.用肺呼吸C.有角质的鳞片或甲D.体温不恒定13.真菌与人类的生活息息相关,借助显微镜可以让我们更好地认识它们。

氧化锆单晶光纤制备系统设计与仿真

氧化锆单晶光纤制备系统设计与仿真

氧 化锆 单 晶光 纤 制 备 系统设 计 与仿 真
赵慧明, 辉 , 赵 王 高 , 仰军 李
( 中北 大学信息与通信工程学院 , 山西 太原 0 0 5 ) 30 1

要 : 晶光纤是 光 纤高温传 感器 的关 键器 材 , 航 空航天 、 单 在 电力 、 铸造 等 的高 温测试领 域有
料 、 学和 能 源 工 业 等 领 域 , 挥 着 不 可 替 代 的 作 化 发 用 。蓝宝石 光纤 高温 传感 器是 目前应 用最 多最 为典
型的一种光纤高温传感器 , 它的测温范围宽 , 灵敏度
高 , 量 的极 限温度达 2 0 测 00℃ , 常被应 用 于航空 、 航
32 3
中图分类 号 : N 0 T 21 文 献标识 码 : A DOI1 .9 9 ji n 10 - 7 .0 2 0 . 1 :0 3 6 / . s .0 1 0 8 2 1 . 3 0 9 s 5
De i n a d sm u a i n o i c n a c y t lo tc lfbe sg n i l to f zr o i r s a p i a i r
以及系统中主要参数的选择设置, 并通过 Z M X光学软件进行仿真。结果表 明, E A 该系统能够 形成高质量的聚焦光斑, 且具有对称性好 、 激光利用率高、 能量分布均匀等优点, 为成功拉制氧
化锆 及 更高 温单 晶光纤提 供 了理论 激光加热基座法;E A Z M X仿真
测 量 。
率、 电磁干扰等优点 , 抗 超出了传统的高温传感器所
能达 到 的测 量极 限 , 目前越来 越 多 的应 用在 航空 、 材
随着科 技 的不 断发 展 , 温度 测 试 上 限 的要 求 对 越来 越 高 , 超然 冲压发 动机 燃烧 室温 度 、 弹前框 如 导

紫外 可见 近红外分光光度计

紫外 可见 近红外分光光度计

实测基线平度
设备附带五种样品架
• • • • • 1、薄膜样品架 2、粉末样品池 3、液体样品架及石英比色皿 4、固定5°反射透射样品架 5、20~60°变角度反射透射样品架 可测不同角度反射率不一样的材料
可实现固体、薄膜、粉末、液体材料反射、 透射、吸收的无损测量。
控制窗口(五种测量模式)


U-4100 操作规程

• • • • • •
根据待测样品选择合适样品架,放入样品待测光路,打开U-4100电源,打开 电脑,双击软件UV Solutions 4.1,待软件连接仪器完成后,进入一下步骤;
点击measure 按钮,按照 INSRUCTION MANUAL 4-4上面的表格进行参数 设置,建议不要自行修改参数。 测量前要先进行Baseline测量,主要光度计关闭电源每次开机后都必须进行 测量,默认保存为User 1; 将样品放入样品夹,点击measure进行透射/反射测量;进行5度反射透射测 量时,要对反光镜做相应位置调整,然后再测量; 测量完毕,点击REPORT,将弹出的Excel表格另存即可导出数据; 利用软件先将光源软关闭,再关闭光度计电源开关,最后关闭电脑和仪器电 源; 将样品架放回原位,做好设备使用记录。
紫外-近红外分光光度计
使用地点:逸夫楼618
功能:用于光学反射、透射、吸收测量
光路示意图
主要性能指标
★光 源:
★单色器:棱镜-光栅双单色器,带宽0.1nm ★探测器:
★光度系统:参考、样品双光束直接比率,6cm积分球 ★波长精度:UV-VIS ±0.2nm NIR ±1.0nm ★基线:允许同时存在两个基线,方便测量
设备用途 — 物含妙理总堪寻
设备用途就是勘: 测量宏观的表象数据 科研就是由堪到寻: 寻理出微观的过程机理

投影机光路设计优劣大比拼

投影机光路设计优劣大比拼

投影机光路设计优劣大比拼光在投影机中是非常重要的,没有光,就没有影象被投射出来,光路设计的的瑕疵,或者光路中元件有质量问题的话,不仅使投影机投影出的影响会产生亮度低、亮度不均匀、整机功率消耗过大,还会为投影机产品的寿命大大缩短。

光路出现问题,或者光路的几何尺寸公差过大,将会直接导致投影影象亮度变低、颜色出现偏差及投影影象的几何畸形。

在投影机光路中,除去光源灯外,UV/IR镀膜玻璃、冷反光镜滤、芯片、分光板(棱镜)及镜头是光所经过的全部元器件,它们质量的优劣、设计的好坏将直接影响着每一台投影机亮度的高低、图象质量的好坏。

但从根本上讲,都是光路设计的优劣所决定的,而这些,就成为投影机除去LCD、DLP芯片外价格千差万异的又一个因素。

投影机的光路中除去芯片外,还有灯、分光系统、镜头,但投影机的散热系统和光路也有一些关联。

所以,我们把散热系统也纳入了光路分析之中。

光源(投影灯)在光路中的作用与影响:投影机灯泡的作用不用说大家也知道,它是为非自发光投影机提供光源的,:目前的非自发光投影机,他们采用的光源均为气体放电灯!主要包括:UHP灯(超能灯)、UHE灯和金属卤素灯。

作为照明灯其实有很多种,主要分为二大类:白炽灯和碘钨灯等热辐射型灯;高低压气体放电灯。

在这两大类照明灯中,只有UHP灯、UHE灯和金属卤素灯既能达到投影机所要求的光亮度(这些灯的发光效率都在80流明/瓦特以上)、色温要求(这些灯的色温特性都在4000K以上),又具有覆盖整个可见光(360纳米——760纳米)全部范围的发光频谱。

因而当仁不让的担当了投影机内的发光光源。

UHP灯泡是一种理想的冷光源,但由于价格较高,一般应用于高档投影机上。

UHP灯产生冷光,外形小巧,在相同功耗下,能产生大光量,寿命较长,当衰竭时,即刻熄灭。

优点是使用寿命长,一般可以正常使用4000小时以上,亮度衰减很小。

为了达到更好的集光效果,近年来UHP光源的电弧极距减少到1.0mm,其寿命达10000小时以上,功率为200瓦,配备于投影机产品,重量仅4公斤,体积不到2升,便于携带,其屏幕照度超过1100流明,能够达到明亮的XGA显示水平。

基于TracePro软件的组合反光镜设计与分析

基于TracePro软件的组合反光镜设计与分析
2 0年 9月 01
灯 与 照 明
第 3 卷 第 3期 4
基 子 Taer 件 的 组 合 反 光 镜 设 计 与 分 析 rcPo软
王 诩 , 银 河 , 春 龙 , 王 姚 宋光辉 , 李 野 , 陈晓 飞 , 曲颖 或
( 阳汇博 光 学技 术 有限公 司 , 阳 10 4 ) 沈 沈 1 0 3 摘 要 : 了提 高光 源的利 用率 以及 提升 光 学 系统 的成像 质量 , 文设计 了一种 椭球 、 面组合 反光 镜 为 该 球 系统 。利 用 Tae r 光 学软件 建 立 了组合 反光 镜模 型 , 对 其进 行模 拟 仿 真。仿 真 结 果表 明 : rcPo 并 与传 统 的椭球 反光镜 相 比 , 学组合反 光镜 能够较 大程 度地提 高光 源的利 用率 。 同时还 对 氙灯光 源 与组合反 光
光镜相 比, 组合 式冷 反光 镜 系统 采用 椭 球 与球 面 反光 镜 双片 式结构 , 面反光 镜作 为 椭球 反 光镜 的辅 助光 球 学器件 , 有效 地 提 升 系 统 的性 能 , 品应 用 于各 类 精 产 密光源 系统 。笔 者 分 析 了组合 冷反 光 镜 的设 计 原 理
及 性能 提升水平 , 氙灯 光源 与 组合 反 光镜 系 统进 行 对
出射 到包 容角 以外 的光 线 无法 利用 , 而 导致 光 源利 从 用 效率 的降低 。
了优化 分析 。ቤተ መጻሕፍቲ ባይዱ
1 组 合 反 光 镜 的 构 成 及 其 工 作
光镜 系统 的应 用进 行 了分析 。
关键词 : 椭球 反光镜 ; 面反光 镜 ; 合反 光镜 ; rcPo 球 组 Tae r
De i n o m b n d Re e t r Usn a e o sg f Co i e f c o i g Tr c Pr l

ICP原理和样品溶解、制备

ICP原理和样品溶解、制备

ICP原理和样品溶解、制备1. ICP-AES(IRIS Intrepid II)培训一、ICP-AES原理培训:ICP-AES是电感耦合等离子体原子发射光谱仪的英文简称,它是原子发射光谱分析的一种,主要根据试样物质中气态原子(或离子)被激发以后,其外层电子由激发态返回到基态时,辐射跃迁所发射的特征辐射能(不同的光谱),来研究物质化学组成的一种方法。

等离子体包括ICP(inductively coupled plasma)电感耦合等离子体、DCP(direct-current plasma)直流等离子体、MWP (microwave plasma)微波等离子体。

原子发射光谱仪分析的波段范围与原子能级有关,一般位于紫外-可见光区,即200-850nm。

ICP的发展经历了单道、多道、单道扫描到现在广泛采用的全谱直读,其理论为:众所周知原子由居中心的原子核和外层电子组成,外层电子围绕原子核在不同能级运行,一般情况下外层电子处于能量最低的基态,当基态外层电子受到外界能量(如电弧、电火花、高频电能等)作用下吸收一定特征的能量跃迁到能量高的另一定态(激发态),处于激发态的电子并不稳定,大约10-8秒将返回基态或者其他较低的能级,并将电子跃迁时吸收的能量以光的形式释放出来。

这就是我们通常的原子发射的产生原理;原子发射光谱分析过程主要分三步,即激发、分光和检测。

第一步是利用激发光源将试样蒸发气化,离解或分解为原子状态,第二步原子也可能进一步电离成离子状态,原子及离子在光源中激发发光。

二、Thermo Elemental的ICP光谱仪器工作原理:产生等离子体必须具备下四个条件:高频、高压、氩气、离子源。

首先电源通过稳压器向ICP光谱提供220V、50Hz的电,电源通过仪器内部变压器和各种电源变为5V、12V、±15V、48V、110V、220V、3850V等不同电压分别控制不同的仪器元件。

如其中通过RF Source(高频源)产生27.14MHz、40MHz 的高频,向Driver(驱动放大器)输入0~3W功率,经Driver(驱动放大器)放大产生0~60W输入Power Amp(大功率管放大器)再次进行功率放大变为0~2000W提供给工作线圈;另外通过变压器和硅控滤波整流提供3800VDC左右的高压,同时加在大功率管上;高压、高频通过大功率管加在工作线圈上。

4-1光学薄膜系统设计

4-1光学薄膜系统设计

Au P P 接近于Ag
P P B
一般要求
紫外区 反射率 可见区 红外区
硬度 附着力 稳定性 制备工艺
银膜用作玻璃的前表面镀层:
当银膜作为玻璃后表面的内反射镀层时,通常是在银膜 的外面镀一层铜,再镀一层铬,然后刷上保护漆,以防 止反射镜的“银变”。
增强金属反射镜
金属的复折射率可写为 n ik ,光在空气中垂直入射时,其 反射率为 2 1 (n ik ) (1 n 2 ) k 2 R 1 (n ik ) (1 n 2 ) k 2
y0 y sub
,V型膜
双层 λ0/4λ0 y1 /4 y2 λ 0/4 λ 0/2 三层 λ 0/4 λ 0/2 λ 0/4 λ 0/4 λ 0/2 λ 0/2 y1 y2 y1 y2 y3 y1 y2 y3
( y1 / y2 ) 2 y0 / ysub
λ /2虚设,在λ 0反射率等于λ 0/4单层;可有二个零反射波 长,W型膜 零反射条件:y0 y3 用于ysub <1.65
一、试探法:
初始结构 计算机数值计算 修改设计参数 计算机数值计算
二、光学自动设计方法
半自动设计 全自动设计(无需初始结构)
初始结构的光谱特性
通过某种数学方法 改进结构的光谱特性 修改膜层结构 —) 理想的光谱特性 变小 评价函数
—) 理想的光谱特性 评价函数
评价函数:
F ( x)
评价函数
n越小越好,k越大越好
倾斜入射:
N n ik r
0 0
p
here, 0

n0 s , 0 n0 cos 0 cos 0
p
N , s N cos 1 cos 1

防爆膜

防爆膜

一、汽车玻璃防爆膜又称为太阳膜,顾名思义,其用途主要就是用来对付夏季那灼人的太阳光的。

防暴膜,在中国市场上经常被错误的称为“防爆膜”,是窗膜(英文名称是windowsfilm)在中国市场上用于汽车膜的特定称谓,这其实是一种误导,是夸大其词。

暴,是暴力的意思;爆,是爆炸的意思。

在中国汽车膜市场上,绝大部分的防暴膜是PET 与镀铝PET复合后的双层金属复合膜,其厚度为0.05mm(2mil),这种厚度的PET膜与汽车玻璃通过胶粘剂贴合起来后,只能达到延长被小偷敲碎玻璃的时间,而不能防止爆炸或防盗,而真正的防爆膜至少达到0.3mm(12mil)与汽车玻璃通过特种胶粘剂复合后才能防止爆炸。

因此,国内将防暴膜称为“防爆膜”实际上是对其功能的一种夸大。

二、防爆膜的性能及构造防暴膜结构一般来说,防爆膜结构有如下几个:1、抗磨层:由耐磨聚氨酯组成,硬度高达4H;2、带色PET安全基层:由高强度、高透明PET聚酯与颜料熔融挤出双向拉伸制得,由于颜料夹在PET膜里面,可防止氧化变色,寿命长达8年;3、金属隔热层:在PET膜上通过真空蒸镀或真空磁控溅射金属铝、银、镍等对红外线有较高反射率的纳米级金属层;4、复合胶粘剂:由耐候性良好高透明的聚氨酯胶粘剂组成;5、UV吸收层:由特种UV吸收剂构成,可阻隔99%的紫外线;6、透明PET安全基层:由高强度、高透明PET聚酯膜组成,目的是把金属层夹在中间,防止金属氧化,延长金属膜的寿命;7、安装胶粘剂:由耐候性良好高透明的丙烯酸酯胶粘剂组成;8、高透明PET离型膜。

主要性能特点高档汽车隔热防爆膜的生产工艺极为复杂,以3M汽车防爆膜为例,其产品工艺结构就由聚酯膜层、金属涂层、胶着层、耐磨层、超薄涂层和两个安全基层共七层组成,每个层面实现的功能都是不同的,其主要性能特点有:(1)金属涂层主要是反射和阻挡红外及产生热能的波长,实现隔热、隔紫外线功能。

(2)聚酯膜层和超溥涂层能有效降低刺眼眩光,单向透视,自动调适车内光线,适合任何天色阴阳变化。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

近紫外区宽带反光镜的膜系优化设计与制备姚春龙;宋光辉;雷鹏;王银河;张新敏【摘要】依据紫外光学系统中紫外反光镜的使用要求,并结合汞灯发光光谱,提出了R>93%@300~450 nm(R为反射率);Tavg>85%@500~1000 nm (Tavg表示平均透过率)的近紫外区宽带高反射率的设计指标。

选用Ta2 O5和SiO2分别作为高低折射率材料,并采用正交试验法确定了Ta2 O5和SiO2膜料的折射率、消光系数和制备工艺参数。

在规整周期性膜系的基础上,利用膜系设计软件进行优化设计,同时分析了膜层的敏感度,保证了镀制的可重复性。

通过曲线测试和环境试验结果表明,该膜系满足设计使用要求。

%According to the operating requirements of ultraviolet reflector in the ultraviolet optical system, and with mercury lamp luminescent spectrum, the near ultraviolet broadband high reflectance design index of R>93% (300~450 nm)and Tavg>85% (500~1 000 nm)are presented.The refractive index,extinction coefficient and technological parameters of preparation of Ta 2 O5 and SiO2 coating materials are determined by orthogonal test,with Ta 2 O5 and SiO2 as high and low refractive index materials. Based on the regular periodic coating, the coating is optimally designed.Meanwhile,the sensitivity of the film is also analyzed to ensure the repeatability of coating.The results of curve test and environmental test show that the coating meets the design requirements.【期刊名称】《光学仪器》【年(卷),期】2016(038)004【总页数】5页(P372-376)【关键词】近紫外;超宽带;高反射;膜系设计;折射率【作者】姚春龙;宋光辉;雷鹏;王银河;张新敏【作者单位】沈阳仪表科学研究院有限公司,辽宁沈阳 110043; 沈阳工业大学机械工程学院,辽宁沈阳 110870;沈阳仪表科学研究院有限公司,辽宁沈阳110043;沈阳仪表科学研究院有限公司,辽宁沈阳 110043;沈阳仪表科学研究院有限公司,辽宁沈阳 110043;沈阳工业大学机械工程学院,辽宁沈阳 110870【正文语种】中文【中图分类】O484.5近紫外(NUV)是波长范围在300~380 nm的紫外光线[1],广泛应用于集成电路液晶显示、晒版、LED、固化、医疗生化等领域。

特别是随着微电子等产品的超微细化,在微电子、超精密器件等产品的制造过程中,需要提高成品率的半导体器件、液晶显示元件、光学制品等制造中,紫外线表面处理技术已成不可缺少的技术手段。

而近紫外区宽带反光镜在紫外光学系统中是收集汞灯光源发出的光线、提高工作表面紫外光照度以及均匀性的重要光学元件。

本文针对紫外光学系统中紫外反光镜的使用要求,并结合汞灯发光光谱,提出了反光镜的光谱曲线要求。

进而选取Ta2O5、SiO2两种高、低折射率薄膜材料进行镀制,通过正交试验法确定两种薄膜材料的光学常数,优化设计膜系,制备了波长在300~450 nm宽带高反射率紫外反射膜。

根据汞灯光源的发光光谱,并结合紫外光学系统中对365 nm、405 nm、436 nm 谱线的反射率要求,提出近紫外区超宽带反光镜薄膜的光谱曲线指标如下:R>93%@300~450 nm;Tavg>85%@500~1 000 nm。

达到反射紫外光,滤除紫外光学系统中不需要的可见及红外光的目的[2]。

汞灯光源发光光谱及膜系目标光谱见图1。

1.1 材料的选择依据反光镜薄膜的光谱要求,应选择近紫外光波段消光系数小、透明度高、相互匹配、机械牢固度和化学稳定性好的材料。

在300~1 000 nm区间常用高折射率薄膜材料主要有HfO2和Ta2O5等,一般情况下HfO2薄膜折射率n=1.95(λ=0.55 μm)相对较低,会使膜系中膜层的数量增加,虽然HfO2薄膜的折射率会随着沉积速率的增大而有所提高,但会产生较高的吸收能力进而影响近紫外光的反射率,如果采用较低的沉积速率则会增加镀制时间和成本;Ta2O5薄膜的透明区波长范围为0.3~10 μm,其折射率n=2.1(λ=0.55 μm),该膜料机械性能极为牢固,强碱也不能将它腐蚀,所以其还可以作为保护涂层,特别是在高温环境中的应用[3]。

所以高折射率材料选择Ta2O5,与之匹配的低折射率薄膜材料有MgF2和SiO2等,但MgF2薄膜在累计厚度超过1.4 μm时,会由于张应力较大而导致膜层皴裂。

而SiO2薄膜的折射率、机械牢固度、膜层内应力和化学特性等都非常稳定。

所以为了保证膜层与基底之间结合牢固,最终确定选用Ta2O5和SiO2两种高、低折射率材料。

1.2 镀膜材料光学常数确定Ta2O5薄膜的光学常数随沉积工艺条件如真空度、沉积速率、基片温度、离子辅助等的不同而不同。

本文采用正交实验法[4-5],深入开展Ta2O5薄膜在不同镀膜温度、不同离子辅助(IAD)能量条件下,300~1 000 nm波长范围内的折射率、消光系数等光学性能研究工作,然后根据正交实验表(见表1、表2)所得的结果进行分析,确定镀制Ta2O5薄膜的最佳工艺参数。

Ta2O5紫外薄膜材料光学性能研究在EPD-1300镀膜机上进行。

即在石英玻璃表面分别镀制460 nm厚度的Ta2O5薄膜,然后进行透过率测试,测试的透过率曲线见图2。

从图2可以看出,在300~1 000 nm波长范围内,透过率平均值均在88%以上,极值点透过率约为93.8%,接近石英玻璃基片的透过率,其中,6号试样的平均透过率最高,达到88.8%,尤其在300~500 nm有较高的透过率。

同时可以看出,三个参数对近紫外区透过率影响重要程度依次为离子辅助能量、温场、沉积速率。

根据实验号6的透过率曲线中的极大值和极小值,运用包络线法,它是在一定的光谱范围内,把极大值和极小值分别用包络线相连,得到曲线T+(λ)和T-1(λ),在基片折射率n已知的情况下,T+(λ)和T-1(λ)唯一确定薄膜的光学常数[6]。

计算出的Ta2O5的折射率、消光系数如表3所示。

由于在计算Ta2O5薄膜的光学常数过程中已经确定了沉积工艺条件中的温场、离子辅助的工艺参数,因此在确定SiO2薄膜的光学常数,正交试验时只考虑沉积速率这一试验因素,运用包络线法计算出的SiO2折射率、消光系数[7]如表4所示。

1.3 膜系优化针对近紫外区宽带高反射率的光谱要求,传统的规整膜系是无法达到设计要求的,必须在规整膜系基础上进行优化设计。

膜系在优化设计过程中应当考虑到在满足薄膜的光谱要求下,尽量减少膜系的层数以减少镀制的误差累积,避免出现过薄层(<10 nm)导致厚度难以精确控制,避免出现膜层灵敏度[8]过高的单层膜,保证镀制生产的重复性。

利用商业膜系设计软件TFCalc对基础膜系进行变尺度优化[9],最终膜系共41层,最薄层为39层(d=16.45 nm),第一阶膜层灵敏度见图3所示,所有膜层灵敏度均在可控范围内。

得到的优化设计的光谱曲线如图4所示,由图4可知优化设计曲线满足:R>93%@300~450 nm;Tavg>85%@500~1 000 nm的指标。

薄膜制备工作是在北京中方盖德公司制造EPD1300型真空镀膜机上完成的,该镀膜机配有EEG-10型电子枪2台,WSL-15离子源2台,气体流量计3台,加热温度最高可达350 ℃,同时配有MDC360膜厚控制仪,具备制备宽带近紫外膜的能力。

主要制备过程如下:镀前过程:将反光镜用超声波清洗机清洗干净,装入夹具,放在基片架上,抽真空,并开启加温装置,对基片进行加热,烘烤温度设定为300℃;行星式转动机构转速设定为8 r/min;当真空室压力不大于2.0×10-2Pa时,对Ta2O5与SiO2两种膜料进行预熔处理,去除膜料中残存气体和杂质;当真空室压力低于4.0×10-3Pa时,开启流量计,充入比例为3∶1的氧气与氩气的混合气体,同时接通两个霍尔离子源的电源,轰击玻璃表面,对基片进行蚀刻,起到活化基片表面和离子清洗的目的。

镀膜过程:多层膜厚度参数输入到晶控仪中,利用石英晶体监控技术来控制介质膜层的镀制厚度。

使用电子枪将Ta2O5与SiO2两种膜料交替沉积在基片内表面,整个镀制过程中应用离子辅助沉积技术,它可以提高沉积粒子的迁移率,从而增加膜层的致密度,保证膜层光学特性的稳定。

3.1 光谱测试制备的宽带近紫外反光镜光谱指标采用cary300紫外-可见分光光度计进行测试,测试结果如图5。

从多次制备的测试结果来看,符合R>93%@300~450nm,Tavg>85%@500~1 000 nm的近紫外区超宽带反光镜膜系的设计指标,较常规近紫外冷反射镜[2]的反射率有大幅提高。

3.2 环境适应性测试附着力试验:附着力试验按环境试验GB/T 26331—2010附着力试验的规定进行。

在反光镜膜层表面粘贴宽度为12~13 mm,剥离强度不小于6.86 N(2 cm宽)的胶带,以垂直于膜层表面方向的力沿胶带一端快速拉起,目视检验膜层表面,未发现膜层发生变化。

高温试验:将反光镜放置于烤箱中,加热至400 ℃±5 ℃,恒温30 min,在烤箱中自然冷却后取出,目视检验膜层表面。

若无其他规定,烘箱温度变化率不超过3 ℃/min。

然后进行附着力试验,试验后未发现膜层发生变化。

浸泡试验:浸泡试验按环境试验GB/T 26331—2010中浸泡和煮沸试验的规定进行。

将反光镜完全浸入水中,24 h后,目视检验膜层表面。

然后进行附着力试验,试验后未发现膜层发生变化。

本文采用Ta2O5和SiO2作为高低折射率材料,以规整周期膜系为基础,并结合商用膜系设计软件TFCalc进行变尺度法优化,实现了该近紫外区宽带高反射率反光镜膜系的设计,并分析了膜层敏感度,该膜系膜层敏感度相对较低,保证了镀制可重复性。
