数字钟概述

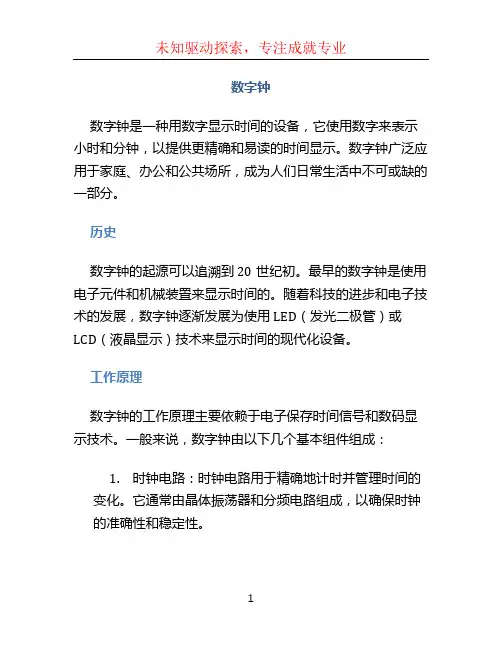

数字钟_??????
数字钟数字钟是一种用数字显示时间的设备，它使用数字来表示小时和分钟，以提供更精确和易读的时间显示。
数字钟广泛应用于家庭、办公和公共场所，成为人们日常生活中不可或缺的一部分。
历史数字钟的起源可以追溯到20世纪初。
最早的数字钟是使用电子元件和机械装置来显示时间的。
随着科技的进步和电子技术的发展，数字钟逐渐发展为使用LED（发光二极管）或LCD（液晶显示）技术来显示时间的现代化设备。
工作原理数字钟的工作原理主要依赖于电子保存时间信号和数码显示技术。
一般来说，数字钟由以下几个基本组件组成：1.时钟电路：时钟电路用于精确地计时并管理时间的变化。
它通常由晶体振荡器和分频电路组成，以确保时钟的准确性和稳定性。
2.控制电路：控制电路用于接收来自时钟电路的信号并对显示器进行控制。
它负责将时间信号转换为适当的数字，并控制显示器进行相应的显示。
3.数字显示器：数字显示器是最关键的部分，它用于将数字表示出来。
LED和LCD是两种常用的显示技术，LED通常用于大型的市政钟或大屏幕显示器，而LCD则常用于家庭和办公场所的小型数字钟。
特点与优势相比于传统的时钟，数字钟拥有以下特点和优势：1.精确性：数字钟采用精密的电子元件和时钟电路，能够提供更准确的时间显示，确保人们在日常生活中能够准确把握时间。
2.易读性：由于使用数字来表示时间，数字钟更易读取和理解，不需要人们进行时间的繁琐转换。
3.可编程性：一些高级数字钟还具备可编程功能，可以设置闹钟、定时器等功能，给人们的生活带来更多的便利。
4.多功能性：数字钟不仅仅用于显示时间，还常常集成其它功能，如温度、湿度、日历等，为人们提供更多实用的信息。
应用领域数字钟已经广泛应用于各个领域，包括但不限于以下几个方面：1.家庭：数字钟是每个家庭都会使用的常见物品，它们常常放置在卧室、客厅或厨房等地方，提醒人们时间和时间的流逝。
2.办公：在办公场所，数字钟通常被放置在电脑桌上或会议室墙壁上，为人们提供更直观、迅速的时间参考。
数字钟报告
数字钟报告数字钟是一种很常见的计时工具，与传统机械钟相比，数字钟拥有更多的功能和便利性。
本次报告将详细介绍数字钟的特点、功能和使用方法。
数字钟的特点主要有以下几点：第一，数字钟使用数字显示时间，清晰明了，更容易读取。
相比于指针式的机械钟，数字钟的时间显示更加准确，误差较小。
第二，数字钟一般采用LED（发光二极管）显示屏或LCD（液晶显示屏）显示屏。
LED屏幕的亮度高，适合在光线较暗的环境下查看。
LCD屏幕则更节能省电，适合长时间使用。
第三，数字钟通常具备闹钟功能和定时器功能。
用户可以通过设置闹钟来提醒自己起床、上班等重要的时间节点。
定时器功能可以帮助用户掌握时间，做好时间分配。
数字钟的功能主要包括时间显示、闹钟、定时器等。
首先，数字钟的核心功能是准确显示时间。
用户可以通过设置按钮来调整时间，以保证钟表时间和实际时间一致。
有些数字钟还可以自动与网络时间同步，确保时间的准确性。
其次，数字钟一般都带有闹钟功能。
用户可以通过设定时间和铃声类型来设置闹钟。
闹钟可以帮助人们按时起床、上班或做其他事情。
另外，数字钟还常常具备定时器功能。
用户可以根据需要设定定时器的时间和模式，比如做饭时设定定时器提醒自己关火，或者在学习时设定定时器提醒休息。
最后，数字钟的使用方法也非常简单。
首先，用户需要根据说明书或者按键标识来设置时间、闹钟和定时器等功能。
设置好后，数字钟会自动运行。
用户可以随时查看时间，并通过按键来开启或关闭闹钟、定时器等功能。
总结来说，数字钟是一种准确、便利、功能丰富的计时工具。
它不仅可以准确显示时间，还可以帮助人们按时起床、做事、掌握时间。
在日常生活中，数字钟扮演着重要的角色，使我们的生活更加有序和高效。
时钟教学重点：多种时钟类型的介绍和应用
时钟教学重点：多种时钟类型的介绍和应用。
一、不同种类的时钟1.1 指针时钟指针时钟是我们日常生活中最常见的时钟类型，它通常由时针、分针和秒针构成，用于显示时间。
指针时钟通常有两种形式：12小时制和24小时制。
12小时制指针时钟用于表示上午和下午，分别用 am 和 pm 表示，而24小时制指针时钟则显示24小时的全天时间。
1.2 数码时钟数码时钟是一种数字显示式的时钟，采用LED数码管来显示时间。
数码时钟的优点是精度高，易于读取。
数码时钟通常采用24小时制，但也有些数码时钟采用12小时制。
1.3 壁挂时钟壁挂时钟是一种特殊的时钟，主用于在墙上挂装来显示时间。
这种时钟通常设计精美，可以作为家居装饰之一。
壁挂时钟的形式也各异，可以是指针时钟，也可以是数码时钟。
1.4 双钟时钟双钟时钟是一种特殊的时钟，常用于学校和办公场所。
它具有两个时钟机芯和两组独立的指针系统，用于显示两个不同的时区时间。
例如，在一个学校中，学生和老师可能来自不同的城市或国家，双钟时钟可以用于显示两个时区的时间。
二、时钟的应用2.1 时间概念教学时钟在小学的数学教学中占有重要的地位。
通过时钟的展示，可以让学生了解时间的概念和意义。
学生可以逐步学会使用指针和数字时钟来读取时间，并将时间和日常生活相联系，体会时间的价值和意义。
时钟还可以用于学生的计时和几何学习中。
2.2 其他学科的教学除了数学教学，时钟也可以应用于其他学科的教学中。
在科学课上，时钟可以用于学习地球自转和公转；在语言课上，时钟可以用于学习一般现在时和一般过去时；在历史课上，时钟可以用于学习时间的演变和历史事件的发生时间。
2.3 日常生活中的应用时钟在日常生活中也有很多应用。
我们可以用时钟来安排日程和时间表，提醒自己按时完成工作和学习任务。
时钟还可以用于控制家庭设备的开关，例如吊扇、烤箱、洗衣机等等。
时钟在教学和生活中都有着广泛的应用。
不同种类的时钟可以满足不同的需求，而时钟的应用也不仅限于数学教学。
数字时钟知识讲解
数字时钟知识讲解目录一、数字时钟概述 (2)1. 数字时钟定义与特点 (3)2. 数字时钟发展历史 (4)二、数字时钟基本原理 (5)1. 数字时钟计时原理 (6)1.1 时间计数方式 (7)1.2 计时准确度与频率 (8)2. 数字时钟电路构成 (9)2.1 振荡器电路 (10)2.2 分频器电路 (11)2.3 显示驱动电路 (12)三、数字时钟显示技术 (13)1. LED显示技术 (14)1.1 LED数码管显示原理 (15)1.2 LED时钟显示效果 (17)2. LCD显示技术 (18)2.1 LCD显示器原理 (19)2.2 LCD时钟显示效果 (20)四、数字时钟功能与应用领域介绍 (21)一、数字时钟概述数字时钟是一种现代化的时间显示设备，与传统的机械时钟相比，具有更高的准确性和精度。
数字时钟采用电子技术和数字化显示方式，能够精确地显示当前的小时、分钟、甚至秒数。
它们广泛应用于家庭、办公室、公共场所，甚至是个人手持设备中，已成为日常生活中不可或缺的一部分。
数字时钟的基本原理是依靠晶体振荡器来计时，通过电子线路驱动显示器显示时间。
与传统的机械时钟相比，数字时钟具有许多优势。
它们精度高，不受环境温度和机械振动的影响。
数字时钟易于阅读，特别是对于视力较弱的人群来说，数字显示比传统指针显示更为清晰易辨。
现代数字时钟还具备多种附加功能，如闹钟、定时器、日历等，为用户提供了极大的便利。
数字时钟的发展离不开电子技术的进步，随着科技的不断发展，数字时钟不仅在功能和应用领域得到了扩展，其设计和制造技术也不断提升。
数字时钟已不再是简单的计时工具，更是时尚和科技的代表。
它们在造型设计、显示色彩、界面控制等方面不断创新，为用户带来全新的视觉体验和使用感受。
数字时钟已经成为现代社会不可或缺的一部分，它们以其高精度、易用性和多功能性为人们提供了更加便捷和准确的时间服务。
1. 数字时钟定义与特点数字时钟是一种采用数字技术来显示时间的电子设备，与传统的模拟时钟相比，数字时钟具有许多优点和特点。
数字电子钟-综述
综述近十年来随着数字技术的迅速发展，各种中、大规模集成电路在数字系统、控制系统、信号处理等方面都得到了广泛的应用。
这就迫切要求理工科大学生熟悉和掌握常用中、大规模集成电路功能及其在实际中应用方法，除通过实验教学培养数字电路的基本实验方法、分析问题和故障检查方法以及双踪示波器等常用仪器使用方法等基本电路的基本实验技能外，还必须培养大学生工程设计和组织实验的能力。
本次课程设计目的在于培养学生对基本电路的应用和掌握，使学生在实验原理的指导下，初步具备基本电路的分析和设计能力，并掌握其应用方法；自行拟定实验步骤，检查与排除故障、分析和处理实验结果及撰写实验报告的能力。
综合实验的设计目的是培养学生初步掌握小型数字系统的设计能力，包括选择设计方案，进行电路的设计、安装、调试等环节，安是运用所学知识进行工程设计、提高实验技能的实践。
数字电子钟是一种计时装置，它具有时、分、秒计时功能和显示时间功能；具有校时、整点报时等功能。
数字电子钟不替代指针式钟表，而且由于它采用了石英技术，走时精度高、稳定性好，不需要经常调校，使用携带方便。
因此，在定时控制、自动报时及时间程序控制等方面都得到广泛的应用。
本次设计我查阅了大量的文献资料，学到了很多有关数字电路方面的知识，并且更加巩固和掌握了课堂上所学的课本知识，使自己对数字电子技术有了更进一步的认识和了解。
1 方案设计与分析1.1 设计方案①时钟功能具有显示日、时、分、秒的功能；②具有快速较准时、分、秒的功能；③具有整点报时的功能，在离整定10s时，便自动发出鸣叫声，步长1s，每隔1s鸣叫一次，前4响是低音，后1响为高音，共鸣叫5次，最后1响结束时为整点；④整点报时高音为1000Hz；⑤计时准确度每天计时误差不超过10秒。
1.2 设计要点数字电子钟数字钟一般由振荡器、分频器、计数器、译码器、显示器等几部分组成。
这些都是数字电路中应用最广的基本电路，原理框图如图8-15所示。
石英晶体振荡器产生的时标信号送到分频器，分频电路将时标信号分成每秒一次的方波秒信号。
数字钟工作原理
数字钟工作原理
数字钟是一种通过数字显示时间的装置。
它的工作原理是基于内部的定时器和显示屏技术。
数字钟内部设有一个精确的定时器，通常是一个石英晶体振荡器。
这个振荡器产生恒定的频率信号，通常是1赫兹（即每秒一个周期）。
定时器通过计数这些周期来测量经过的时间。
这个计时器与一个数字显示屏连接，显示屏可以显示小时、分钟和秒数。
数字钟以24小时制或12小时制显示时间，取决于设计。
在每秒的开始，定时器会发送一个信号给显示屏，通知它更新显示。
显示屏根据接收到的信号，将数字逐渐显示出来，从而形成数字钟的时间显示。
当一个数字显示完后，显示屏会暂时关闭该数字的显示，等待下一个信号到来。
数字钟通常还配备有其他功能，比如闹钟、日期显示和停表功能等。
这些功能可以通过按键来调节和控制。
总之，数字钟的工作原理是通过内部的定时器测量时间，并将时间通过数字显示屏显示出来。
通过不断的信号传输和显示更新，数字钟能够精确地显示当前的时间。
数字电子钟--数电(带闹钟调节时间和整点报时)
物理与电子工程学院课程设计题目:数字电子钟专业电子信息工程班级12级电信三班学号12300331学生姓名李长炳指导教师张小英张艳完成日期：2013 年7月数字电子钟前言：数字钟是一个将“时”、“分”、“秒’’显示于人的视觉器官的计时装置。
它的计时周期为24小时，显示满刻度为23时59分59秒，另外应有校时功能和报时闹铃等功能。
一、基本原理主体电路1.1 振荡电路晶体振荡器的作用是产生时间标准信号。
我采用由门电路或555定时器构成的多谐振荡器作为时间标准信号源。
本系统中的振荡电路选用555定时器构成的多谐振荡器，见图1。
多谐振荡器的振荡频率可由式估算。
图11.2 时、分、秒显示电路模块设计①秒的产生采用74LS160产生60进制的加法计数器，输出端Q0,Q1，Q2，Q3分别接到七段数码管的相应的各端，由上图的555产生的秒脉冲链接秒的两个160的cp，第一片的进位来控制第二片的EP,ET来构成秒。
如下图所示图2注意：两个CP都是连接到555的输出。
②分的产生采用74LS160产生60进制的加法计数器，输出端Q0,Q1，Q2，Q3分别接到七段数码管的相应的各端，由上图的秒产生的进位连接秒的两个160的cp，第一片的进位来控制第二片的EP,ET来构成秒。
如下图所示图3注意：两个CP都是连接的秒的进位的输出。
③小时的产生采用74LS160产生24进制的加法计数器，输出端Q0,Q1，Q2，Q3分别接到七段数码管的相应的各端，由上图的分产生的进位连接秒的两个160的cp，第一片的进位来控制第二片的EP,ET来构成秒。
如下图所示图4注意：两个CP都是连接的秒的进位的输出。
1.3闹钟我设置的闹钟是00:03响的。
会响一分钟，采用与非门和或门组成的电路。
可以得出以下的电路图当达到00:03时就开始响，当不是00:03是就停止了，喇叭一端节地。
仿真图如下所示。
图51.4整点报时整点报时就是当达到了整点的时候就开始响，我设计的是响10秒钟的报时。
数字电子钟讲解
电子制作实训报告题目：数字电子钟班级：09电信姓名：苏欣欣指导教师：赵欣湖北轻工职业技术学院完成日期：2011年4月16日目录第一章概述 3第二章数字电子钟的电路原理 4 第三章电路调试与制作12第四章总结与体会12第五章附录13第一章概述数字钟是采用数字电路实现对.时,分,秒.数字显示的计时装置,广泛用于个人家庭,车站, 码头办公室等公共场所,成为人们日常生活中不可少的必需品,由于数字集成电路的发展和石英晶体振荡器的广泛应用,使得数字钟的精度,运运超过老式钟表, 钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。
诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。
因此，研究数字钟及扩大其应用，有着非常现实的意义。
虽然市场上已有现成的数字集成电路芯片出售，价格便宜，使用方便，这里所制作的数字电子可以随意设置时，分的输出，是数字电子中具有体积小、耗电省、计时准确、性能稳定、维护方便等优点。
设计目的（1）加强对电子制作的认识，充分掌握和理解设计个部分的工作原理、设计过程、选择芯片器件、电路的焊接与调试等多项知识。
（2）把理论知识与实践相结合，充分发挥个人与团队协作能力，并在实践中锻炼。
（3）提高利用已学知识分析和解决问题的能力。
（4）提高实践动手能力。
第二章数字电子钟的电路原理数字电子钟的设计与制作主要包括：数码显示电路、计数器与校时电路、时基电路和闹铃报时电路四个部分。
1．数码显示电路译码和数码显示电路是将数字钟的计时状态直观清晰地反映出来。
显示器件选用FTTL-655SB双阴极显示屏组。
在计数电路输出信号的驱动下，显示出清晰的数字符号。
2．计数器电路LM8560是一种大规模时钟集成电路它与双阴极显示屏组可以制成数字钟钟控电路。
3．校时电路数字钟电路由于秒信号的精确性和稳定性不可能做到完全准确无误，时基电路的误差会累积；又因外部环境对电路的影响，设计产品会产生走时误差的现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字钟概述一、数字钟的简介数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，已得到广泛的使用。
数字钟的设计方法有许多种,例如,可用中小规模集成电路组成电子钟；也可以利用专用的电子钟芯片配以显示电路及其所需要的外围电路组成电子钟；还可以利用单片机来实现电子钟等等。
这些方法都各有其特点，其中利用单片机实现的电子钟具有编程灵活，并便于功能的扩展。
数字钟已成为人们日常生活中不可缺少的生活必需品，广泛地应用于人家庭以及车站、码头、剧场、办公室等家庭和公共场所，给人们的生活，学习，工作，娱乐带来极大的方便[1]。
数字钟一般由振荡器，分频器，译码器，显示器等部分组成，这些都是数字电路中最基本的，应用最广的电路。
当前市场上已有现成数字钟集成电路芯片出售，价格较便宜。
由于数字集成电路技术的发展，采用了先进稳定的石英振荡器技术，使数字钟具有走时准确，性能稳定，携带方便等特点，是目前人们生活和工作不可或缺的报时用品[2]。
二、数字钟的发展前景现在是一个知识爆炸的新时代。
新产品、新技术层出不穷，电子技术的发展更是日新月异。
可以毫不夸张的说，电子技术的应用无处不在，电子技术正在不断地改变我们的生活，改变着我们的世界。
在这快速发展的年代，时间对人们来说是越来越宝贵，在快节奏的生活时，人们往往忘记了时间，一旦遇到重要的事情而忘记了时间，这将会带来很大的损失。
因此我们需要一个定时系统来提醒这些忙碌的人。
数字化的钟表给人们带来了极大的方便。
近些年，随着科技的发展和社会的进步，人们对数字钟的要求也越来越高，传统的时钟已不能满足人们的需求。
多功能数字钟不管在性能还是在样式上都发生了质的变化，有电子闹钟、数字闹钟等等。
单片机在多功能数字钟中的应用已是非常普遍的，人们对数字钟的功能及工作顺序都非常熟悉。
但是却很少知道它的内部结构以及工作原理。
由单片机作为数字钟的核心控制器，可以通过它的时钟信号进行计时实现计时功能，将其时间数据经单片机输出，利用显示器显示出来。
通过键盘可以进行定时、校时功能。
输出设备显示器可以用液晶显示技术和数码管显示技术。
三、单片机在数字钟中的应用高精度的计时工具大多数都使用了石英晶体振荡器，由于电子钟，石英表，石英钟都采用了石英晶振技术，因此走时精度高，稳定性好，使用方便，不需要经常调校。
数字式电子钟用集成电路计时和译码，代替了传统时钟的“机械式传动”装置，用LED数码管或液晶显示器代替传统的指针式显示器，减小了计时误差，这种表具有时，分，秒显示时间的功能，还可以进行时和分的校对，具有简单、方便的校时功能。
近年来，随着科技的发展和社会的进步，人们对计时器的要求也越来越高，多功能计时器不论在性能还是在样式上都发生了质的变化，为人们的生活带来便利[3]。
单片机在多功能计时器中的应用已是非常普遍的。
由单片机作为计时器的核心控制器，可以通过它的时钟信号进行计时实现计时功能，将其时间数据经单片机输出，利用显示器显示出来。
通过键盘可以进行定时、校时功能。
输出设备显示器可以用液晶显示技术和数码管显示技术完成。
单片机自20世纪70年代问世以来，以其极高的性能价格比，受到人们的重视和关注，应用很广、发展很快。
单片机体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好、开发较为容易。
由于具有上述优点，在我国，单片机已广泛地应用在工业自动化控制、自动检测、智能仪器仪表、家用电器、电力电子、机电一体化设备等各个方面，而51单片机是各单片机中最为典型和最有代表性的一种。
MCS-51系列中的一片89C51芯片，内部构造了完整的计算机硬件系统。
从CPU、存储器到输入输出端口，一应俱全。
只要写入程序，就可完成中央控制或数据采集、处理及通信传输的信息处理机，MCS-51单片机指令系统中为适应控制的需要设有极强的位处理功能，具有加、减、乘、除指令；CPU时钟高达12MHz，完成单字节乘法或除法运算器件分军用和民用两级，民用产品主要用于办公室及机房环境，工作温度在0-70℃；军用产品要求在恶劣环境条件下稳定工作，工作温度在-65～125℃；而工业级产品的性能介于以上两者之间，在-40～+85C温度环境即可满足要求。
工业产品可靠性比民用产品强，而价格较军用品低。
在单片机应用中，可以根据实际工作环境，合理选择相应等级的电路芯片，保证系统可靠性等需要[4]。
四、数码管在数字钟中的应用数码管是一种半导体发光器件，其基本单元是发光二极管[ 8]。
数码管按段数分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示）；按能显示多少个“8”可分为1位、2位、4位等等数码管；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。
共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。
共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮。
当某一字段的阴极为高电平时，相应字段就不亮。
共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。
共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮。
当某一字段的阳极为低电平时，相应字段就不亮[9]。
由于其价格低廉，功耗低，普遍引用于单片机数字钟的制作中，按单片机驱动方式可分为动态显示和静态显示两种，在数码管较多的情况下我们一般采取动态显示。
五、参考文献[1] 潭浩强．C程序设计（第二版）清华出版社[M]．1999：4-33[2] 袁涛等．单片机C高级语言程序设计及其应用[M]．2001：65-86[3] 李广弟，朱月秀，冷祖．单片机原理及接口技术（第三版）[M]．北京航空大学出版社2007：22-43[4] 李响初．基于MCS-51单片机的智能时钟控制系统设计[J]．世界电子元器件，2007，(04)：52-57[5] 张静．基于单片机数字钟的设计[J]．办公自动化，2006，(11)：32-36[6] 王为青，程国钢. 单片机Keil Cx51应用开发技术[M]．北京：人民邮电出版社，2007：12-33[7]李萍. AT89S51单片机原理、开发与应用实例[M]．北京：中国电力出版社，2008：45-98[8] 周志敏，周纪海，纪爱华. LED驱动电路设计与应用[M]．北京：人民邮电出版社，2006：68-77[9] 龚华生等. 元器件自学通[M]．北京：电子工业出版社，2005：31-62[10] Wang Liankui．The Design of SCM-51 Memorizer's Colligation Extended and it's Software[J]．Development & Innovation of Machinery & Electrical Products，2007，(01)[11] ArikM，BeckerC，WeaverS，etal．Thermalmanagement of Leds：packagetosystem[J]，ProcOf Spice，2006，(5)一、系统功能要求电脑时钟的任务要求为：系统一运行就从00点00分00秒开始计时，并在数码管上显示时、分、秒当前值。
二、系统整体方案1、明确任务基本工作原理：每百分之一秒对百分之一秒寄存器的内容加一，并依次对秒、分、小时寄存器的内容加一；六个数码管动态显示时、分、秒的当前值。
2、硬件和软件功能的划分本课题要求实现的功能比较简单。
百分之一秒的控制由at89s51的定时器T0完成；百分之一秒寄存器的内容加一由T0中断完成；动态显示、矩阵式键盘。
整体框图如下：1. 单片机的选择AT89S52，它是一个低电压，高性能CMOS8位单片机，内含4k bytes的可反复擦鞋的制度程序存储器（PEROM）和128bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS—51指令系统，片内置通用8位中央处理器和Flash存储单元，内置功能强大的微型计算机的AT89S52提供了高性价比的解决方案。
其内部有足够本系统对存储器的要求，不用外扩电路简单。
2. 时钟电路的论证和分析此系统的时钟电路设计是采用的内部方式，即利用芯片内部的振荡电路。
MCS-51内部有一个用于构成振荡器的高增益反相放大器。
引脚XTAL1和XTAL2分别是此放大器的输入端和输出端。
这个放大器与作为反馈元件的片外晶体谐振器一起构成一个自激振荡器。
外接晶体谐振器以及电容CX1和CX2构成并联谐振电路，接在放大器的反馈回路中。
对外接电容的值虽然没有严格的要求，但电容的大小会影响振荡器频率的高低、振荡器的稳定性、起振的快速性和温度的稳定性。
因此，此系统电路的晶体振荡器的值为12MHz，电容应尽可能的选择陶瓷电容，电容值约为22uF。
在焊接刷电路板时，晶体振荡器和电容应尽可能安装得与单片机芯片靠近，以减少寄生电容，更好的保证振荡器稳定和可靠地工作。
3. 复位电路的论证和分析MS-51的复位是由外部的复位电路来实现的。
片内复位电路是复位引脚RST通过一个斯密特触发器与复位电路相连，斯密特触发器用来抑制噪声，它的输出在每个机器周期的S5P2，由复位电路采样一次。
复位电路通常采用上电自动复位和按钮复位俩种方式，此电路系统采用的是上电与按钮复位电路，如图3所示。
当时钟频率选用6MHz时，C取22uF，Rs约为200欧，Rk约为1k欧。
4. 按键控制电路：此系统键的输入是通过独立式键盘来完成的，编程容易易懂，结构简单，实现起来方便。
如图由P3.0、P3.1、P3.6、P3.7作为输入端，构成独立式按键接口方式。
5. 显示电路：采用动态扫描方式，从左到右进行，显示缓冲区首地址为79H。
因此各位显示器都扫过一遍之后，就返回监控程序。
经过一段时间间隔后，再调用显示扫描程序。
通过这种反复调用来实现LED显示器的动态扫描。
6. 输出控制电路由INT1控制输出，经通过三极管构成的放大电路驱动喇叭发声。
此部分的放大电路简单容易实现。
主要采用了一个小功率PNP型硅管9012，利用“分压偏置式工作点稳定直流通路”，达到了对静态工作点的稳定。
分压电阻分别选择1k和5.5k。
扬声器一端接晶体管的发射极。
四、软件设计1、流程图：。
