振动筛设备原理
震动筛原理
震动筛原理
震动筛是一种常用于颗粒物料筛分和分级的设备。
它通过振动筛网，使颗粒物料在筛面上进行运动，并根据粒径的大小分离出不同尺寸的颗粒。
震动筛的原理主要包括以下几个方面：
1. 振动力的产生：震动筛通过电机的旋转产生激振源。
电机带动筛体产生往复振动，使物料在筛面上进行高频低振幅的振动。
2. 筛网的作用：筛网是震动筛最关键的部件之一。
它由金属丝编织而成，具有不同的网孔大小。
物料在筛面上的振动运动中，较小颗粒的物料可以通过筛网的网孔，而较大颗粒的物料则无法通过。
这样就实现了对物料的分级。
3. 筛箱的结构：筛箱是震动筛的筛分部分，一般采用椭圆形或圆形结构。
筛箱的造型有助于形成筛分负压，从而增强筛分效果。
4. 多层筛分：为了提高筛分效率和筛分精度，震动筛通常采用多层筛分。
在筛箱内部设置多层筛网，物料先经过上层筛网的粗筛分，再经过下层筛网的细筛分，以达到所需的筛分效果。
5. 振幅和频率的调节：震动筛的振幅和频率可以通过调节电机的转速和振动器的设置来实现。
根据物料的特性和筛分要求，可以灵活调整振动参数，以达到最佳筛分效果。
总的来说，震动筛通过振动筛网，利用振动力使物料在筛面上进行运动，根据颗粒的大小进行分离和筛分。
它具有结构简单、
操作方便、筛分效率高等优点，广泛应用于矿山、冶金、化工等领域。
自定中心振动筛设备工艺原理
自定中心振动筛设备工艺原理自定中心振动筛是一种常用的固体物料筛分设备，它采用振动力将固体物料沿筛面分层筛分。
本文将介绍自定中心振动筛的工艺原理。
自定中心振动筛的结构组成自定中心振动筛主要由筛箱、筛网、振动马达、悬挂弹簧、底座、入料口、出料口等组成。
其中，筛箱和筛网是自定中心振动筛的主要部件，振动马达则是提供振动力的装置。
自定中心振动筛的工作原理自定中心振动筛的工作过程如下：1.将要筛分的物料放入入料口，物料通过振动传递到筛面。
2.筛箱内的振动马达提供垂直方向的振动力，使得筛箱和筛网一同振动。
3.物料沿着筛面分层，在振动力作用下，小于筛孔尺寸的物料通过筛网落入下方物料槽中，大于筛孔尺寸的物料保留在筛面上。
4.筛分完成后，落入下方物料槽中的物料从出料口排出。
自定中心振动筛的振动频率和振幅可通过调节振动马达的角度、重量和相对位置来进行设置。
同时，由于筛面的设计和筛孔的尺寸不同，可以满足不同物料粒度的筛分要求。
自定中心振动筛的特点自定中心振动筛具有以下特点：1.筛分效率高，筛分粒度范围广2.可进行多级筛分，筛分结果精准3.采用悬挂弹簧减震，噪音低，机身稳定4.筛箱和筛网均采用不锈钢材质，无毒无味，易清洗5.筛分过程中不会产生静电，保证物料无污染自定中心振动筛的应用范围自定中心振动筛广泛应用于药品制造、化工、食品、建材等工业领域，可用于筛分不同形态、不同大小的粉末、颗粒物料。
同时，自定中心振动筛还可以用于废旧物料回收利用，减少污染、节约能源。
总结本文介绍了自定中心振动筛的结构组成、工作原理、特点和应用范围。
自定中心振动筛作为常见筛分设备，其高效、精准、环保的特点得到了工业领域的广泛应用。
振动筛原理
振动筛原理
振动筛是一种常用的固体筛选设备，它通过振动力将物料快速分离成不同粒度的颗粒。
其工作原理如下：
1. 振动发生器：振动筛的核心部件是振动发生器，它产生机械振动力。
振动发生器通常由电机、偏心块和振动轴组成。
2. 振动筛箱：振动发生器产生的振动力被传递到振动筛箱中，通过筛网对物料进行分离。
振动筛箱通常采用圆形或矩形结构，有单层或多层筛网。
3. 物料进料：物料通过进料口进入振动筛，落在筛面上。
4. 振动筛面：振动筛箱的筛网由多个孔径不同的筛板组成，可根据需要更换不同规格的筛板。
物料在筛板上受到振动力的作用，产生相对位移和冲击，从而实现分离。
5. 筛分过程：物料在振动力的作用下向前蔓延，细颗粒通过筛孔落在下方的筛底上，而粗颗粒则被挡在筛板上。
6. 筛底出料：分离后的细颗粒通过筛底的出料口排出，而粗颗粒则继续保留在筛板上。
7. 可调振幅：振动筛的振动幅度可以根据需要进行调整，通过改变振动发生器的偏心块位置或改变振动频率，可以控制物料在筛面上的移动速度和筛分效果。
振动筛利用振动力的作用将物料按照颗粒大小进行分离，广泛应用于矿山、冶金、化工、建材等行业的颗粒分级、去除杂质等工艺。
振动筛工作原理
振动筛工作原理
振动筛是一种常用的固体物料筛分设备，其工作原理如下：
1. 振动筛由筛箱、振动器、底座、支撑弹簧等组成。
其中筛箱内设置有筛网，用于将物料分为不同的粒度。
2. 振动筛通过底座上的振动器产生振动，使得筛箱具有周期性的振动运动。
振动器以其固定连接在筛箱上的安装方式，通过振动激励筛箱带动物料产生相对运动。
3. 物料进入筛箱后，在振动的作用下，由于物料的不同粒度和形状，会按照一定的规律在筛网上运动。
细小的物料会通过筛网孔隙，而较大的物料则无法通过，从而实现对物料的筛分。
4. 筛分过程中，物料的运动轨迹会包括上升、下降、跳跃、滚动等多种形式，从而实现对物料的不同特性的分离。
5. 筛分完成后，通过筛网的上升运动或通过筛底的排料口，不同粒度的物料分别从不同出口进行收集。
总而言之，振动筛通过振动的方式使物料在筛箱内进行运动，利用物料的不同粒度和形状使其在筛网上产生不同的运动轨迹，从而实现对物料的筛分。
直线振动筛设计原理
直线振动筛设计原理直线振动筛是一种常见的固体物料分级、过滤和固液分离设备，广泛应用于矿山、冶金、化工、电力等行业。
其设计原理主要由振动电机、筛箱、弹簧支撑、筛网等组成，通过振动电机带动筛箱进行振动，物料在筛网上进行分离。
直线振动筛的设计原理总结如下：1. 振动电机：振动电机是直线振动筛的驱动力源，它通过激振器将电机的旋转运动转变为筛箱的振动运动。
振动电机的转速和振幅可以调节，控制物料在筛箱上的停留时间和分离效果。
2. 筛箱：筛箱是直线振动筛的主要工作部分，通常由框架、侧板、筛板和振动筛底等组成。
物料通过进料口进入筛箱，在振动的作用下进行分离。
筛箱的设计要求具有一定的刚度和稳定性，以保证振动的效果和筛分的准确性。
3. 弹簧支撑：直线振动筛通常采用双重振动方式，即水平振动和垂直振动。
为了使振动能够有效地传递到筛箱上，筛箱需要通过弹簧支撑进行固定。
弹簧支撑能够减小振动力对筛箱的影响，提高振动传递效率。
4. 筛网：筛网是直线振动筛进行物料分离的关键部分。
筛网通常由金属丝或聚合物材料制成，根据所需分离粒度的大小，可以选择不同的筛网孔径。
物料通过筛网时，会根据粒度的大小通过筛孔，并被分为多个不同的颗粒等级。
直线振动筛的工作原理如下：1. 启动振动电机，通过激振器将电机的旋转运动转变为筛箱的振动运动。
筛箱通过弹簧支撑保持在一定的振动轨迹上。
2. 物料通过进料口进入筛箱，由于筛箱的振动，物料在筛箱上形成一个物料层。
3. 物料在振动的作用下，受到离心力、惯性力等力的作用，筛分成多个不同粒度的颗粒。
较大颗粒的物料将被挤向筛箱的出料口，而较小颗粒的物料则通过筛孔进入下一级筛网层。
4. 物料的分离过程是逐级进行的，较大颗粒被先分离，较小颗粒则逐渐下沉到更细的筛网层进行分离。
这样，通过不同筛网的叠加，实现了物料的分级和过滤。
5. 筛分结束后，物料按不同粒度从筛箱的出料口排出，达到物料的分离和分类要求。
总之，直线振动筛通过振动电机驱动筛箱振动，使物料在筛网上进行分离，通过不同的筛网孔径实现物料的分级和过滤。

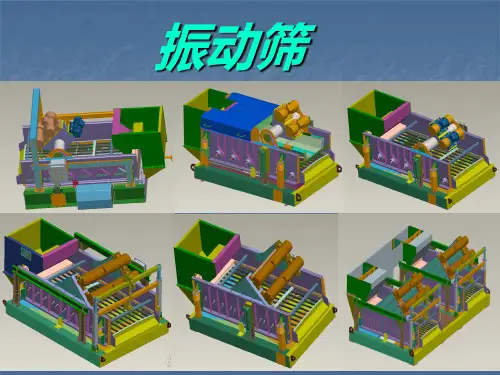

振动筛设备简介资料PPT课件
.
1
一、振动筛选工作原理及结构组成
1、工作原理
偏心轴旋 转位置
1 F2
对筛箱的 作用力
椭圆上的 位置
F1 F1 - F2
2
F2 F1
F1 + F2
3 F1
F2
F1 - F2
4 F2
F1
F1 + F2
注：m1 m2 m1r1 m2r2 a-长轴（筛机的双振幅）；b-短轴 图1 双激振椭圆振动筛的工作原理
三段式直线振动筛 四段式直线振动筛（处理量较大，适于7000米以上的钻机）
2、直线振动筛结构组成型式
1）筛箱倾角调节方式： 丝杆升调调节 液压调节（手动液压或电动液压）
2）激振电机类型 马丁长轴激振电机（进口） 马丁短轴激振电机（进口） 国产电机
3）筛网张紧方式 快换张紧机构（新型的张紧方式） 张紧螺栓座机构
偏心轴旋 转位置
1 F2
对筛箱的 作用力
椭圆上的 位置
F1 F1 - F2
2
F2 F1
F1 + F2
3 F1
F2
F1 - F2
4 F2
F1
F1 + F2
注：m1=m2 m1r1=m2r2 a-长轴（筛机的双振幅）；b-短轴 图2 双激振直线振动筛的工作原理
由图可见，两激振器互为反向旋转，图1两激振器的偏心质量矩不相等（m1r1>m2r2） 时，运动轨迹为椭圆，离心力F1大于F2，在1、3位置，离心力抵消一部分，作用于筛 箱上的力为F1－F2，在椭圆运动轨迹上为短轴b；在2、4位置，离心力叠加，作用于 筛箱上的力为F1＋F2，在椭圆上为长轴a，相当于双振幅，筛箱作椭圆运动。 当图2两激振器的偏心质量矩相等（m1r1=m2r2）时，离心力F1等于F2，运动轨迹为 直线，在1、3位置，离心力相抵消，作用于筛箱上的力为零；在2、4位置，离心力叠 加，作用于筛箱上的力为F1＋F2，在椭圆上为长轴a，筛箱作近似直线运动。
振捣器原理
振捣器原理
振捣器，又称振动筛，是一种常用的筛分设备，广泛应用于化工、冶金、矿山、建材、粮食、化肥等行业。
它的工作原理是利用振动激励力将物料分离成不同颗粒大小的颗粒。
振捣器的工作原理主要包括振动源、筛面、筛箱和支撑装置等部分。
首先，振动源是振捣器的核心部件，它产生的激励力使物料在筛面上产生振动，从而实现筛分作用。
振动源通常采用振动电机或振动器，通过激振器将电能转换为激励力，传递给筛箱和筛面。
其次，筛面是振捣器上用于筛分物料的部分，它通常采用金属网、橡胶板或钢
板等材料制成。
筛面的选择取决于物料的特性和筛分要求，不同的筛面可以实现不同的筛分效果。
筛箱是安装在筛面下方的部件，用于容纳物料和振动源。
筛箱的设计要求具有
一定的刚性和抗震性，以保证振动源产生的激励力能够有效传递给筛面，从而实现物料的筛分作用。
最后，支撑装置是用于支撑整个振捣器的部件，它通常由弹簧、减振器和支撑
座等组成。
支撑装置的作用是减小振捣器的振动传递到地面，同时保证振动源能够有效地传递激励力给筛箱和筛面。
总的来说，振捣器的工作原理是通过振动源产生的激励力使物料在筛面上产生
振动，从而实现物料的筛分作用。
振捣器在工业生产中具有重要的应用价值，能够提高生产效率、改善产品质量，因此受到了广泛的关注和应用。
以上就是关于振捣器原理的详细介绍，希望能够对您有所帮助。
如有任何疑问
或需要进一步了解，欢迎随时与我们联系。
直线振动筛工作原理
直线振动筛工作原理1.振动原理：振动装置产生的振动力通过橡胶弹簧传递给筛箱，筛箱和筛网组成的系统会因为振动力的作用而发生直线运动。
振动装置通常由电机通过皮带传动或电动机直接驱动。
振动力使筛箱作有规律的往复振动，筛箱在物料的推动下进行周期性的振动，从而使物料在筛网上产生较大的加速度和高频率的振动。
2.筛分原理：当物料进入筛箱后，振动力使物料受到加速度的作用，使物料在垂直方向上产生向上的加速度。
由于物料的质量和筛网的形状不同，物料在筛网上的筛分能力也不同，大颗粒物料往往停留在筛网上方，而细颗粒物料则从筛网中通过。
筛分过程可以看作是物料在受到加速度作用下经过筛网的过程。
1.由于振动力的作用，物料受到很高的加速度和振频，筛分效果较好，筛分精度高。
2.筛箱具有较好的刚性和韧性，振动力传递效率高，振动力可调。
3.振动器的调整和维护较为简单，适用于各种物料的筛分工作。
4.筛分效率高，处理能力大，适用于大颗粒物料和小颗粒物料的筛分。
5.筛分精度可调，适用于筛分细颗粒物料和块状物料。
然而，直线振动筛也存在一些局限性：1.对物料的粘度和湿度要求较高，粘土、湿煤等物料易得堵塞筛网。
2.由于振动力的作用，筛分过程会产生较大的噪声和振动，对周围环境和操作人员造成一定的干扰。
3.对于易结块或易产生静电的物料，可能在筛分过程中产生堵塞或粘附现象，影响筛分效果。
总之，直线振动筛通过振动力使筛箱和筛网产生直线运动，实现物料的筛分和分级。
其工作原理简单明了，适用于各种物料的筛分工作。
但是在实际应用中需要根据物料的特性和要求进行综合考虑，以达到最佳的筛分效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动筛设备原理
振动筛设备是现代工业生产中广泛应用的筛选设备，它主要通过振动来达到筛选的目的。
振动筛设备由振动发生器、振动筛、振动调节器等部件组成。
振动筛的工作原理是：振动发生器产生的振动力通过振动筛传递给物料，使物料产生短暂的弹跳和滚动，并在重力作用下，沿着筛网分布范围内筛分出物料。
根据筛网形状、尺寸和物料的物理性质，物料会被分成若干粒度不同的等级，从而实现颗粒物料的筛分。
振动调节器是振动筛设备的核心部件，它可以控制振动筛的振动力，以达到所需的效果。
振动调节器的功能是通过调节振动频率和振动幅度，使振动筛的分选效果达到最佳状态。
振动筛设备有许多优点，如工作效率高、结构简单、操作方便等。
它可以实现大批量物料的快速筛分，并可以根据筛网的形状和尺寸，精确控制筛分精度。
此外，振动筛设备还可以清洗物料，保证物料的质量。
振动筛设备是颗粒物料的有效筛分设备，它可以满足工业生产中筛选要求，是当今经济发展中不可缺少的一部分。
