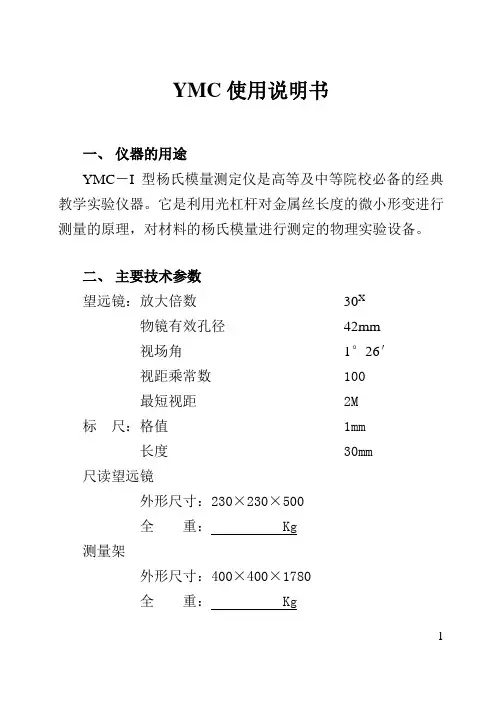

YMC-I扬氏模量测定仪说明书资料
YMC使用说明书一、仪器的用途YMC－I型杨氏模量测定仪是高等及中等院校必备的经典教学实验仪器。
它是利用光杠杆对金属丝长度的微小形变进行测量的原理，对材料的杨氏模量进行测定的物理实验设备。
二、主要技术参数望远镜：放大倍数30X物镜有效孔径42mm视场角1°26′视距乘常数100最短视距2M标尺：格值1mm长度30mm 尺读望远镜外形尺寸：230×230×500全重：Kg测量架外形尺寸：400×400×1780全重：Kg12 三、 实验原理柱状体受外力作用时的形变量ΔL ，柱状体的长度L ，截面积S ，作用力F ，满足虎克定律：L L Y S F ∆= （1－1）式中Y 称为杨氏弹性模量，其单位为N/m 2，是表征材料抗应变能力的一个固定参量，由材料的材质决定，与其几何形状无关。
由于一般ΔL 很小，常采用光杠杆放大法进行测量，图一为其原理图。
图 一1、反射镜2、与钢丝相连的夹套组件I3、中托板4、标尺5、望远镜初始时，镜面M 的法线正好是水平的，假设是理想状态，n 0是反射镜M 的法线。
当金属丝伸长ΔL ，光杠杆镜架后尖脚随3金属丝下落ΔL ，带动M 转一θ角，镜面至M ’，法线也转过一角度。
根据光的反射定律，on 0和on 的夹角为2θ。
如果反射镜面到标尺的距离为D ，后尖脚到前两脚间连线的垂直距离为b ，则有：Dn n b L02tan tan -=∆=θθ 由于θ很小，所以有：Dn n b L02-≈∆≈θθ 消去θ，得()n Db D b n n L ∆=-=∆220 （1－2） 式中，n-n 0=Δn 。
由于伸长量ΔL 是难测的微小长度，但当取D 远大于b 后，经光杠杆转换后的量Δn 却是较大的量，2D/b 决定了光杠杆的放大倍数。
这就是光杠杆的放大原理，它已被应用在很多精密测量仪器中。
将式（1－2）代入式（1－1）得：nb d FLD L S FL Y ∆=∆=182π （1－3） 本实验使钢丝伸长的力F 是砝码作用在钢丝上的重力mg ，因此，杨氏弹性模量的测量公式为4 nb d mgLD Y ∆=182π （1－4） 式中，Δn 与m 有对应关系，如果m 是1个砝码的质量,Δn 应是荷重增（或减）1个砝码所引起的光标偏移量；如果Δn 是荷重增（或减）4个砝码所引起的光标偏移量，m 就应是4个砝码的质量。
科学实验设备：S CIENTIFIC 波动实验仪说明书
3B SCIENTIFIC ® PHYSICS1Istruzioni per l'uso09/16 ALF1 Piastra di base2 Aste di supporto3 Dinamometro 4Nastro di gomma5 Manicotti quadrati6 Perni assiali7 Morsetto assiale 8Rullo di rinvioL’apparecchi o per onde di corda serve per la dimostrazione delle onde stazionarie trasversali su una corda e per l’analisi della relativa lunghezza d’onda in funzione della tensione della corda a frequenza costante.La corda tesa viene messa in oscillazione mediante un motore a corrente continua azionato da un generatore sinusoidale.Con il kit è possibile dimostrare che la lunghezza d’onda di una corda tesa con forza F è pari alla metà del valore raggiunto con una forza di tensionequattro volte superiore.1 piastra di base dell’apparecchio per onde di corda1 nastro di gomma2 perni assiali 1 rullo di rinvio 1 morsetto assiale 2 manicotti quadrati2 aste di supporto, 400 mm 1 dinamometro 5 N3B Scientific GmbH ▪ Rudorffweg 8 ▪ 21031 Amburgo ▪ Germania ▪ Con riserva di modifiche tecniche © Copyright 2016 3B Scientific GmbHPer l'esecuzione degli esperimenti sono inoltre necessari i seguenti apparecchi:1 motore a corrente continua 1001041 1 generatore sinusoidale 1001038 1 trasformatore @230 V 1000866 o1 trasformatore @115 V 1000865 Cavo per esperimenti3.1 Struttura∙ Realizzare una struttura sperimentalecome indicato in Fig. 1.∙ Inserire e fissare il motore a correntecontinua nell’attacco sinistro per le aste di supporto.∙ Avvitare l’una all’altra le aste di supporto,inserirle nell’attacco destro e bloccarle. ∙ Fissare i manicotti universali all'asta disupporto.∙ Infilare il rullo di rinvio nel perno assiale,assicurarlo con il morsetto assiale e fissare il tutto al manicotto universale inferiore. ∙ Fissare il secondo perno assiale almanicotto universale superiore e agganciare il dinamometro.∙ Fissare il nastro di gomma al motore acorrente continua, farlo passare sotto alrullo di rinvio portandolo verso l’alto e agganciarlo al dinamometro.∙Regolare l’altezza del rullo di rinvio in modo che il nastro di gomma scorra parallelamente alla piastra di base.∙Collegare il motore a corrente continua con il generatore sinusoidale e allacciare quest’ultimo al trasformatore.3.2 Esecuzione∙ Posizionare gli interruttori S2 e S3 delgeneratore sinusoidale su Generatore (a destra).∙ Tendere la corda mediante il dinamometro. ∙ Impostare la frequenza del generatoresinusoidale in modo che si formino 4 ventri di oscillazione. Eseguire la regolazione fine con il regolatore di ampiezza.La lunghezza d’onda è ora pari alla metà della lunghezza della corda.∙ Spostare il dinamometro verso l’alto lun goil supporto stativo, fino a quadruplicare il valore della tensione della corda.Sulla corda si formano ora 2 ventri di oscillazione e la lunghezza d’onda è pari alla lunghezza della corda.I seguenti parametri forniscono buoni risultati: frequenza 42-43 Hz, tensione iniziale della corda 0,5 NFig. 1 Struttura sperimentale。
YSI说明书
光化学反应仪旋转式安全操作及保养规程
光化学反应仪旋转式安全操作及保养规程前言光化学反应仪是一种用于化学反应过程中发生光化学反应的仪器，广泛应用于化学、生物学、医学等领域。
本文将介绍光化学反应仪旋转式的安全操作及保养规程，以确保实验室的安全和设备的正常运行。
安全操作规程环境准备1.光化学反应仪必须在洁净、干燥的实验室环境中使用。
2.实验室内应保持光线充足，且无杂光干扰。
设备准备1.在使用光化学反应仪之前，应首先检查仪器是否正常工作，如发现异常现象应立即停止使用。
2.确保光化学反应仪的电源和供气管道连接正常。
3.首次使用时，应根据实验需要选择合适的旋转速度。
操作步骤1.操作前请穿戴好实验室工作所需的个人防护装备。
2.将需反应的物质加入至旋转反应器中，并确保将反应器密封紧密。
3.按下开关启动仪器，调节旋转速度至所需的速度。
4.在反应过程中，需定期检查旋转反应器的状态，确保旋转速度正常、密封紧密。
操作注意事项1.在操作过程中，应随时注意观察反应器及进气和排气口，如发现异常现象应及时停止操作并检查。
2.操作人员离开实验室前，应关闭光化学反应仪，并将反应器内的物质清理干净，避免反应物渗漏导致危险。
保养规程日常保养1.每次使用后，应用纯水清洗旋转反应器内壁，并及时清除残留物质。
2.定期检查仪器电源和供气管道连接处是否松动或发生漏气现象。
周期保养1.每个季度，应对光化学反应仪进行一次大清洗，以清除仪器内淤积的污垢。
2.每六个月，应对光化学反应仪进行一次全面的检查，包括仪器电源、供气管道、旋转速度、密封性能等多个方面的检查。
总结本文介绍了光化学反应仪旋转式的安全操作及保养规程，从环境准备、设备准备、操作步骤、操作注意事项和保养规程等多个方面详细讲解了使用光化学反应仪时需要注意的事项和细节，希望能够对实验室人员使用光化学反应仪时提供一定的参考和帮助。
全自动化学分析仪使用说明书
全自动化学分析仪使用说明书第一部分：引言全自动化学分析仪是一种用于化学分析的高级设备。
本使用说明书将详细介绍该仪器的结构、操作步骤和注意事项，以帮助用户正确、安全地使用该设备。
第二部分：设备结构1. 仪器外观：全自动化学分析仪外观简洁、美观，主要由操作面板、显示屏、取样区、反应区和读数区组成。
操作面板上配有操作按钮和指示灯。
2. 关键部件：主要包括进样器、反应池、控制系统和测量系统。
进样器用于将待分析样品输入反应池，反应池中进行化学反应，控制系统负责设定和监控分析参数，测量系统用于测量反应结果。
第三部分：使用步骤1. 连接电源：将全自动化学分析仪插入稳定电源插座，并确保电源线连接牢固。
注意检查电压是否符合要求。
2. 打开设备：按下电源开关，待仪器自检完毕后，屏幕上将显示启动界面。
3. 设定参数：根据需要，通过操作面板上的按钮和菜单来设定所需的分析参数，比如样品体积、温度、反应时间等。
4. 准备样品：将待分析的样品按照要求处理和储存，并根据实验方法准备好所需的试剂和标准溶液。
5. 进样：将样品输入到进样器中，并按下进样按钮，仪器将根据设定的参数自动进行反应和测量。
6. 结果显示与保存：分析完成后，仪器将自动显示分析结果，并可选择将结果保存到存储介质中。
7. 关闭设备：在使用结束后，按下停止按钮，等待仪器自动完成清洗和关机程序。
注意及时断开电源。
第四部分：注意事项1. 仪器操作前请仔细阅读本使用说明书，并根据操作步骤进行操作。
2. 遵循实验室安全规范，佩戴实验室必需的个人防护用具，如手套、护目镜等。
3. 样品操作时，请小心避免接触或吸入有害物质。
处理样品时应注意避免飞溅和溅射。
4. 在设备操作过程中，严禁随意拆卸或更改设备部件。
5. 使用前请检查仪器外观和电源线是否完好，如发现损坏或异常情况，请勿使用。
6. 长时间未使用时，请断开电源并进行适当的维护和清洁。
第五部分：故障排除1. 仪器无法启动：请检查电源是否连接正常，电压是否符合要求，并确保设备外观完好。
光化学反应仪安全操作及保养规程
光化学反应仪安全操作及保养规程光化学反应仪是一种常用的实验仪器，其在化学、物理、分析等研究领域中经常被使用。
然而，由于其使用时涉及到高温、高压、有毒化学品等安全问题，因此在使用光化学反应仪时需要注意一些操作规程和保养细节，以确保实验的安全与稳定运行。
一、操作规程1. 准备工作使用光化学反应仪前，应首先了解其使用方法和安全注意事项。
同时还需检查以下几点：•试剂准备：检查试剂是否齐全、质量是否符合要求、使用时间是否过期等；•仪器准备：检查仪器各部分是否完好，如压力表、温度计、安全阀、密封圈等是否正常，是否需要清洗、消毒等；•实验环境准备：检查实验室通风设施是否正常，是否需要额外使用防护措施等。
2. 操作流程•步骤一：开启气源，连接气路；•步骤二：将试剂放入反应室内，密封反应室，排空氧气；•步骤三：通入氢气/氮气等惰性气体，保持反应器内压力稳定；•步骤四：在规定的光源条件下进行反应，期间注意观察表观反应速率和实时切换光源等；•步骤五：反应结束后，关闭气源、气路、光源，打开反应室阀门排空气，检查反应室内是否有残余污染物。
3. 安全措施•每次使用光化学反应仪前，应进行安全培训和操作指导；•实验过程中，应穿戴防护装备，如手套、口罩、防护镜等；•在试剂放入反应室之前，应先排空其中的氧气，并通入惰性气体，以免出现意外；•使用过程中，不要随意拆卸、调整仪器设备；•注意观察反应室内的压力、温度等指标，避免超限发生；•实验结束后，要及时清洁反应室，并检查是否有残留物，及时处理。
二、保养细节1. 日常保养•定时清洗：每次使用后，应对仪器进行简要的表面清洗，检查是否有损坏、堵塞等情况；•置换试剂：使用前需检查试剂的保存时间和使用次数，过期的或使用次数较多的试剂应及时置换；•记录实验数据：对实验数据进行记录，并保存相关记录，以备以后查阅使用。
2. 定期保养•仪器维护：将光化学反应仪定期送到专业维护单位进行维护；•更换耗材：根据仪器的使用寿命和性能要求，定期更换润滑油、密封圈等耗材。
光化学反应仪使用步骤
光化学反应仪使用步骤下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在当今科学研究领域中，光化学反应仪作为一种重要的实验设备，在分析光化学反应动力学、光催化剂材料等方面发挥着重要作用。
SGY-I型多功能光化学反应仪说明书
SGY－I型多功能光化学反应仪说明书一、应用范围及特点和功能SGY-I型多功能光化学反应仪用于测定液相体系中光化学反应的速率和量子产率，特别适合于新材料、化工产品的光化学合成和污染物质的光化学降解（分解）研究。
因此是化工、环保等领域和科研院所、高等院校有关专业实验、教学的必备仪器。
具有以下特点和功能：1.采用微电脑技术；2.配有旋转及搅拌两种反应器，可根据实验需要分别使用；3．可控制每一个反应试管内的通气量；4．可设置工作时间和阶段提示时间；具有倒计时显示、阶段提示以及工作结束后, 自动切断汞灯电源等功能；5. 工作过程中可测定箱体内环境温度和试验液（仅限于搅拌型）温度，精度0.5℃；6. 冷却水断水故障时，仪器具有报警（30秒）并自动停机，切断汞灯电源的功能；二、结构及工作原理本仪器由箱体、旋转反应器、搅拌反应器和箱体底部的电气控制部分四大部分构成。
1、箱体体积： 560mm（长）×420mm（宽）×1140mm（高）重量： 22Kg箱体分为上下两部分。
上部为实验箱，下部为电气控制箱。
实验箱内装有排风扇、温度传感器探头、进水管、出水管和进气管接头、挂钩（挂置通水管和通气管）及灯管、反应器插座等部件，前门有观察窗。
电气控制箱内有电气控制线路，前部有控制面板。
2、旋转反应器各部件名称见图1。
主要部件的功能如下：a. 汞灯：置于石英冷阱内，可提供光源， 本仪器配有300W 和500W 两种规格；b. 上、中转盘：放置石英试管， 同下转盘一起随电机转动3、搅拌反应器各部件名称见图2。
主要部件的 功能如下：a. 汞灯：置于石英冷阱内，再放入反应瓶中，功能同图1中；b. 调节旋钮:可调节电机转速，从而 调节反应瓶内磁子的旋转速度；c. 反应瓶：放置试验溶液。
旋转磁铁罩下托板电源线温度探头通气孔汞灯插头调速旋钮磁力搅拌器磁子固定杆上托板夹紧滑片汞灯反应瓶冷凝器石英冷阱图1 旋转反应器示意图41）工作参数设置控制a.工作参数有以下三项：总工作时间：即本次试验的全部时间，最大设置值可为9999（单位：分钟），仪器出厂预置为10；阶段提示时间：试验过程中做一次分析记录的间隔时间，最大设置值可为99（单位：分钟），仪器出厂预置为1；灯管稳定时间：最大设置值可为99（单位：分钟）, 仪器出厂预置为0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SGY－I型多功能光化学反应仪
说明书
一、应用范围及特点和功能
SGY-I型多功能光化学反应仪用于测定液相体系中光化学反应的速率和量子产率，特别适合于新材料、化工产品的光化学合成和污染物质的光化学降解（分解）研究。
因此是化工、环保等领域和科研院所、高等院校有关专业实验、教学的必备仪器。
具有以下特点和功能：
1.采用微电脑技术；
2.配有旋转及搅拌两种反应器，可根据实验需要分别使用；
3．可控制每一个反应试管内的通气量；
4．可设置工作时间和阶段提示时间；具有倒计时显示、阶段提示以及工作结束后, 自动切断汞灯电源等功能；
5. 工作过程中可测定箱体内环境温度和试验液（仅限于搅拌型）温度，精度0.5℃；
6. 冷却水断水故障时，仪器具有报警（30秒）并自动停机，切断汞灯电源的
功能；
二、结构及工作原理
本仪器由箱体、旋转反应器、搅拌反应器和箱体底部的电气控制部分四大部分
构成。
1、箱体
体积： 560mm（长）×420mm（宽）×1140mm（高）
重量： 22Kg
箱体分为上下两部分。
上部为实验箱，下部为电气控制箱。
实验箱内装有排风扇、温度传感器探头、进水管、出水管和进气管接头、挂钩（挂置通水管和通气管）及灯管、反应器插座等部件，前门有观察窗。
电气控制箱内有电气控制线路，前部有控制面板。
2、旋转反应器
各部件名称见图1。
主要部件的功能如下：
a. 汞灯：置于石英冷阱内，可提供光源， 本仪器配有300W 和500W 两种规格；
b. 上、中转盘：放置石英试管， 同下转盘一起随电机转动
3、搅拌反应器
各部件名称见图2。
主要部件的 功能如下：
a. 汞灯：置于石英冷阱内，再
放入反应瓶中，功能同图1中；
b. 调节旋钮:可调节电机转速，从而 调节反应瓶内磁子的旋转速度；
c. 反应瓶：放置试验溶液。
旋转磁铁罩
下托板电源线温度探头通气孔汞灯插头
调速旋钮
磁力搅拌器磁子固定杆上托板
夹紧滑片汞灯反应瓶
冷凝器石英冷阱
图1 旋转反应器示意图
4
1）工作参数设置控制
a.工作参数有以下三项：
总工作时间：即本次试验的全部时间，最大设置值可为9999（单位：分钟），
仪器出厂预置为10；
阶段提示时间：试验过程中做一次分析记录的间隔时间，最大设置值可为99
（单位：分钟），仪器出厂预置为1；
灯管稳定时间：最大设置值可为99（单位：分钟）, 仪器出厂预置为0。
注：I)总工作时间 = 阶段提示时间总和 + 灯管稳定时间；
II)推荐设置灯管稳定时间为5分钟。
b. 工作参数设置步骤
参见附页“参数快速设置指南”。
2）工作过程控制
a.过程进行的提示方式
工作开始提示：工作参数设置完毕，光源自动开，灯管亮并进行稳定。
稳定
时间到，喇叭响十声，提示正式开始工作。
显示倒计时工
作时间。
阶段提示：每次阶段提示时间到，喇叭响五声，报警灯亮，试验员可取
样进行分析记录。
仪器继续倒计时工作。
工作结束提示：总工作时间到，喇叭长响一声，报警灯亮，同时光源自动关，
显示屏显示“HP”，工作结束。
b.旋转反应器转动控制：按“旋转开”或“旋转关”键进行控制。
c.工作过程中，如显示混乱，按“确认”键，显示自动更新为正确的倒计时工作
时间。
d.工作过程中温度测控
反应箱中配有两根温度探头，1#红色探头（导线较长）和2#黄色探头。
根据需
要可分别置于箱体内需测温处。
实验过程中，如需查看相对应温度值，按如下
步骤操作：
按“功能”键，显示数值“1”，约0.5秒后显示另一数值“XX”，表示1#探头的探测温度为XX︒C；再按“功能”键，显示数值“2”，约0.5秒后显示另
一数值“YY”，表示2#探头的探测温度为YY︒C。
重复按“功能”键，交替显示
两处的温度值。
温度显示约持续2秒钟，自动返回到倒计时间。
注：I) 用旋转反应器时，温度探头不得直接放入实验试管中，即不能测定反应液的
温度；使用搅拌反应器时，温度探头可直接放入反应瓶中测定反应液的温度； II) 查看温度，不影响倒计时工作。
III) 若温度传感器有故障，仪器显示“E2”，但不影响仪器正常工作。
e. 冷却水断水故障控制
出现冷却水断水故障时，仪器报警灯亮，喇叭急促鸣响，报警将持续30秒。
30
秒内故障排除，仪器自动恢复工作；30秒后，如故障未能排除，仪器将切断
汞灯电源，并自动停机。
停机后，报警灯仍亮，但喇叭不再鸣响，仪器显示“E1”，
等待处理故障。
人工排除故障后，按“确认”键，仪器继续恢复运行。
三、技术指标
1、光源
光源为300W、500W汞灯，其发光波长见表1，汞灯的外型尺寸和电性能见表2，
汞灯的使用寿命大于500小时。
2、石英材料透光率
制作石英冷阱、石英试管的材料，对250-400nm光的透过率大于80%。
3、滤光片及滤光片架
滤光片滤光性能见表3和图5。
滤光片架（图4）可插入六块滤光片。
实验时如要降低光照量，可以抽出数片滤光片，插入随机配备的遮光片。
表1 汞灯能量分布
表2 汞灯的外型尺寸和电性能
1、接电源线
注意：电源：输入电压AC 220V +5%
-10% 50Hz ；功率：2KW
2
3、接气源
注意：进气压力应大于0.05兆泊，否则因排水口不能封闭产生漏气！！
本仪器可用钢瓶或其它气源作为供气源，但慎用氧气源，禁用氢气源！！
a.本仪器试验如需通入某种气体，试验前应用Ф8软管从气源接出，另一端套到
本仪器箱体背后黑色进气接头上。
b.本仪器箱体内右侧板上装有带过滤器的自排水调压阀，阀上装有压力表。
调压
阀的调节方法是将旋钮向上拔出，左旋为调低出口压力，右旋为调高,调好后
压下旋钮。
c.在旋转反应器上部圆环形配气环上装有12只气体限流阀，用Ф4 PU管一端插
入气体限流阀，另一端插入试管（或用PU管套在毛细玻璃管上，再将毛细玻
璃管从试管塞孔内插入）。
4、接水源
汞灯发热量大，通冷却水至关重要。
本仪器箱体背面外侧装有水压力控制器，该
控制器出厂时已调在0.05MP，如需调节请参照附页<水压控制器说明书>。
a.箱体内：将进水乳胶管套在冷阱顶进水口；
注：进水口连有一根毛细玻璃管通至冷阱下端，另一端为出水口。
b.将另一根乳胶管一端套在冷阱出水口上。
c.箱体后侧：进水管上装有一只过渡接头，便于接长进水管。
d.箱体后侧另一根乳胶管是排水管。
e.随机配有一只水管接头，可配市售15mm外丝水笼头。
五、注意事项和故障排除
1、保持仪器清洁，石英冷阱内保持干燥。
不应用手直接接触石英器皿和滤光片，以
防污染而影响透光。
石英表面和汞灯管被污染后可用棉花沾取少量酒精清洗。
2、仪器启动前应首先确定光源功率，将面板上“光源功率”旋钮转到相应位置，
3、机箱内接线端子SW线跳接到端子排相应的接线点（出厂时接在300W）。
更换500W
灯管时应将SW线跳接到端子排相应的500W接线点。
4、仪器故障显示
a. E1: 冷却水断水故障。
b. E2: 温度传感器故障。
c. 工作中，如遇显示混乱（显示“8888”、不显示或其它不正常显示），按“确认”
键，更新显示。
5、灯不亮或仪器运转不正常时，检查插头（座）、接线、开关是否正常或“确认”键
是否按下。
6、在通气条件下使用时，应确保所有管接头不漏气。
