东风电汇集站110KV间隔扩建工程调试作业指导书编写：审核：批准：编制单位：会审单位：目录一、工程概况1工程概况2调试范围二、编制依据三、调试目的四、调试纲要1.单体调试2.分系统调试3.系统调试五、调试准备1技术准备2调试设备准备六、调试人员职责七、质量管理1调试工作的质量方针2调试质量目标：八、环境、职业健康安全风险因素识别和控制措施1 本项目可能造成不良环境因素2 本项目可能出现的危险源识别3 对可能出现的危险源采取的控制措施九、安全措施一、工程概述1、工程名称：2、建设地点：新疆哈密东南部苦水地区3、建设规模：苦水东风电汇集站扩建1个110kV出线间隔、1个110kV母联间隔、2个主变110kV中压侧进线间隔(#1、#2主变中压侧进线间隔)，2个110kV母线PT间隔及相应的母线和电缆沟道等，达到国家电网公司达标投产要求。
具体项目如下：（1）110kV出线间隔1个（断路器1台、双柱水平旋转式隔离开关1组、双柱垂直伸缩式隔离开关2组、电流互感器3台、单相电压互感器1台）。
（2）110kV主变间隔2个（断路器2台、双柱水平旋转式隔离开关2组、双柱垂直伸缩式隔离开关3组、电流互感器6台）（3）110kV母联间隔1个（断路器1台、双柱垂直伸缩式隔离开关2组、电流互感器3台）（4）110kV母线PT间隔2个（双柱垂直伸缩式隔离开关2组、避雷器6只、电压互感器6台）。
（5）二次设备：6面。
4、工程质量：确保达标投产，争创优质工程。
二、编制依据为了使电汇集站110千伏间隔扩建工程电气试验工作如期安全顺利进行，特编制此调试方案。
本方案编制依据：1《火电工程启动调试工作规定》、建设408-91；2 《火力发电厂基本建设工程启动及竣工验收规程》、1996年版；3 《电气装置安装工程设备交接试验标准》GB-50150-2006；4 《火力发电厂基本建设工程启动及竣工验收规程》、1996年版；5 《电业安全规程》DL-408-91及有关规程编制；6 《火电工程调整试运质量检验及评定标准》、1996年版；7 《防止电力生产重大事故的二十五项重点要求》、2000年版；8 《电气装置安装工程质量检验及评定规程》、2002年版；9 《并网逆变器厂家说明书》10 CECS85:96太阳光伏电源系统安装工程施工及验收技术规范；11 GB_Z_19964-2005光伏电站接入电力系统的技术规定；12 《电力建设工程质量监督规定》13 DL/T5161.1∽17-2002《电气装置安装工程质量检验及评定标准》14 《火电工程质量监督站质量监督检查典型大纲（试行）》15 《火电、送变电工程重点项目质量监督检查典型大纲》16《电力建设工程预算定额第六册调试工程（2006年版）》17 设计院图纸；18 设备厂家资料、调试合同及运行规程。
2号常规岛起重机电气设备安装、调试作业指导书

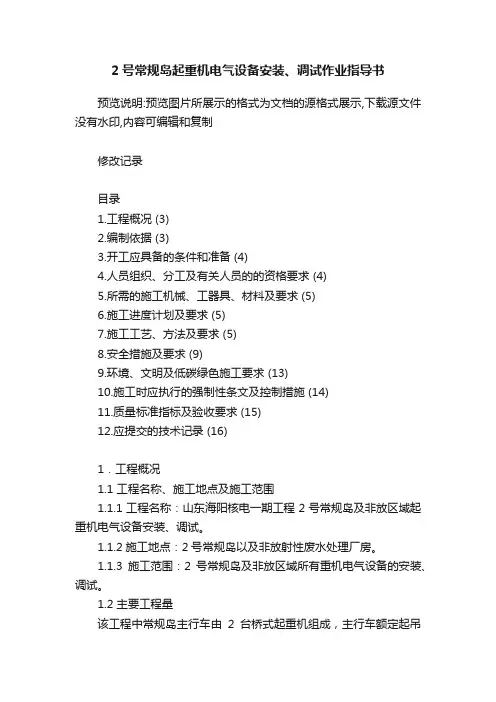

2号常规岛起重机电气设备安装、调试作业指导书预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制修改记录目录1.工程概况 (3)2.编制依据 (3)3.开工应具备的条件和准备 (4)4.人员组织、分工及有关人员的的资格要求 (4)5.所需的施工机械、工器具、材料及要求 (5)6.施工进度计划及要求 (5)7.施工工艺、方法及要求 (5)8.安全措施及要求 (9)9.环境、文明及低碳绿色施工要求 (13)10.施工时应执行的强制性条文及控制措施 (14)11.质量标准指标及验收要求 (15)12.应提交的技术记录 (16)1．工程概况1.1 工程名称、施工地点及施工范围1.1.1工程名称：山东海阳核电一期工程2号常规岛及非放区域起重机电气设备安装、调试。
1.1.2施工地点：2号常规岛以及非放射性废水处理厂房。
1.1.3施工范围：2号常规岛及非放区域所有重机电气设备的安装、调试。
1.2 主要工程量该工程中常规岛主行车由2台桥式起重机组成，主行车额定起吊能力为240/40T，副行车起吊能力为130/40T，跨距均为40.2米。
常规岛内的起重机分为单轨吊和双规吊2种规格。
桥式起重机及双规吊电气安装调试内容主要包括主（付）滑线支架、主（付）滑线、电源柜、控制柜、端子箱、行程开关及限位开关等电气设备的安装与调试；单轨吊的电气安装调试主要包括滑线及附件、电气控制箱、限位开关以及操作手柄等电气元件的调试。
本工程中，起重机设备安装均属于高空作业，为避免高空作业面广、高空作业频繁等现象，本工程中，对单轨吊、双轨吊来说，先搭设一个安装起重机本体电气设备的脚手架并组装各电气设备，然后用临时电缆先调试起重机的行走电机，调试完毕并具备行走条件时，再在起重机靠近滑线侧搭设一个悬吊脚手架来安装起重机的安全滑触线。
对于常规岛主行车，根据机务专业的组装计划，事先将较大的电控柜、副滑线支架及围栏进行地面组装，确保施工人员和设备的安全。
电气调试作业指导书

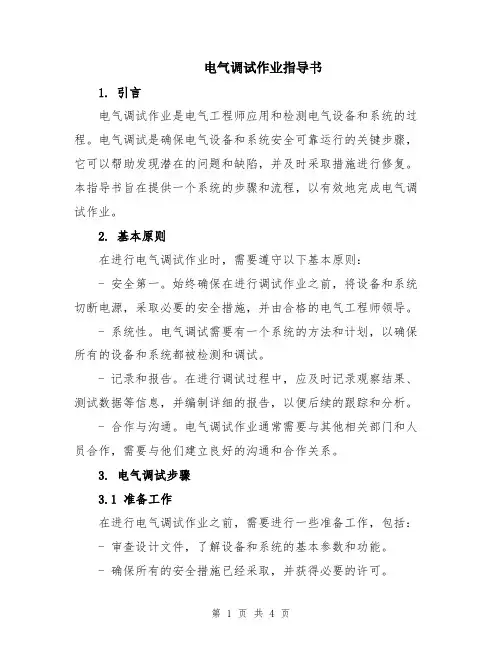

电气调试作业指导书1. 引言电气调试作业是电气工程师应用和检测电气设备和系统的过程。
电气调试是确保电气设备和系统安全可靠运行的关键步骤，它可以帮助发现潜在的问题和缺陷，并及时采取措施进行修复。
本指导书旨在提供一个系统的步骤和流程，以有效地完成电气调试作业。
2. 基本原则在进行电气调试作业时，需要遵守以下基本原则：- 安全第一。
始终确保在进行调试作业之前，将设备和系统切断电源，采取必要的安全措施，并由合格的电气工程师领导。
- 系统性。
电气调试需要有一个系统的方法和计划，以确保所有的设备和系统都被检测和调试。
- 记录和报告。
在进行调试过程中，应及时记录观察结果、测试数据等信息，并编制详细的报告，以便后续的跟踪和分析。
- 合作与沟通。
电气调试作业通常需要与其他相关部门和人员合作，需要与他们建立良好的沟通和合作关系。
3. 电气调试步骤3.1 准备工作在进行电气调试作业之前，需要进行一些准备工作，包括：- 审查设计文件，了解设备和系统的基本参数和功能。
- 确保所有的安全措施已经采取，并获得必要的许可。
- 准备必要的测试设备和工具，包括测试仪器、电缆、连接器等。
3.2 初次启动在进行初次启动调试时，需要按照以下步骤进行：- 检查设备和系统，确保所有的连接已经完好。
- 逐一连接设备和系统，并确认其合适。
- 逐一对设备和系统进行测试，检查其功能是否正常。
- 记录测试结果和观察结果。
3.3 故障排除如果在初次启动调试过程中发现故障或问题，需要进行故障排除，包括以下步骤：- 检查和确认故障的具体位置和原因。
- 制定故障排除计划，并采取适当的措施进行修复。
- 在修复后重新测试设备和系统，确保问题已经解决。
3.4 功能测试在完成初次启动和故障排除后，需要进行功能测试，以确保设备和系统的所有功能正常运行。
功能测试需要按照设计要求进行，并记录测试结果。
3.5 性能测试在完成功能测试后，需要进行性能测试，以评估设备和系统的性能指标。
电气作业指导书范本
电气作业指导书范本第一章：引言本指导书是为了帮助学生完成电气作业而编写的。
它涵盖了电气作业的基本要求、步骤和注意事项，以确保学生能够正确、高效地完成作业任务。
本指导书旨在提供清晰、详细的指导，帮助学生理解和掌握电气作业相关知识，并能够独立进行作业操作。
在阅读本指导书之前，请确保您已经具备了必要的电气知识和基础技能。
第二章：任务概述2.1 任务目标本次电气作业的目标是让学生掌握电路图设计和搭建的基本技巧，了解电气元件的功能和使用方法，并能够通过实际操作进行电路的调试和故障排除。
2.2 任务要求（1）根据给定的电路图，准确组装电气元件；（2）使用仪器设备进行电路调试，确保电路正常工作；（3）排除电路中的故障，确保电路能够稳定运行。
第三章：所需材料3.1 电气元件本次作业所需的电气元件如下：- 电阻器- 电容器- 电感器- 变压器- 开关- 电源- 灯泡等3.2 工具设备本次作业所需的工具设备如下：- 钳子- 鉗子- 万用表- 示波器- 电路板- 接线端子等第四章：作业步骤4.1 准备工作在开始实际操作之前，需要进行一些准备工作：（1）仔细阅读电路图，理解电路结构和连接方式；（2）检查所需元件和工具设备是否齐全；（3）确保实验台面整洁，仪器设备正常。
4.2 电路搭建按照以下步骤进行电路搭建：（1）根据电路图，选择适当的电路板进行搭建；（2）将电气元件正确连接到电路板上，注意极性和连接方式。
4.3 电路调试进行以下操作以确保电路正常工作：（1）连接电源，确保电路电源部分正常工作；（2）使用万用表检测电路各节点的电压和电流数值，与理论值进行比较；（3）使用示波器观察电路波形，检查是否存在异常情况。
4.4 故障排除如果发现电路有故障或异常情况，需要进行故障排除：（1）逐个检查电路元件的连接是否正确；（2）通过更换元件或调整参数等方法，逐步找出故障原因。
第五章：注意事项5.1 安全问题在进行电气作业时，务必注意以下安全事项：（1）确保实验室环境安全，避免火灾和电击等危险；（2）正确使用工具设备，避免意外伤害；（3）在进行高电压实验时，佩戴绝缘手套、眼镜等防护用具。
电气作业指导书电气控制柜制作流程及调试流程.
电气控制柜制作流程及调试编号:BN-S-102
1.选型:根据清洗工艺和清洗要求选配电子原器件,使之达到清洗要求。
2.检验:检查到货的电子原器件(合格证、产品型号、性能指标、技术参数。
3.制作:
3.1根据电器柜的尺寸,合理布局电子原器件,以美观、安全、互不干涉为目标,
充分利用空间,充分利用电子产品性能。
3.2选线:根据国家标准,合理选配电线的颜色和型号。
3.3根据电气原理图进行合理接线,用号码机打印号码管,用剥线钳进行剥线,
用压线钳进行压线,使之安全、牢固。
3.4复查:检查是否有漏接或少接的线,检查是否与图纸一一对应,力求完善,
安全。
3.5装柜:接好线的底板进行装柜,柜内装照明灯、排气风扇、柜子资料箱。
3.6制作柜子的标牌,装机容量、电压、电流。
3.7制作电气柜的使用操作说明书和安全注意事项。
4.调试
4.1电柜配装设备,进行合理接线,布线。
使用波纹管保护接线,电缆编号接线,
做到易查易检。
4.2校点:PLC上的点号与外布线点号一一对应,使之与图纸稳合。
4.3手动调试动作:检查每个动作点是否到位,是否合符工艺要求。
4.4自动调试:检查整个设备的运行状态及性能是否稳定。
编制:审核:批准:。
电工作业指导书
电工作业指导书第一节一般要求第一二零条：所有绝缘、检验工具、应妥善保管，严禁他用，并应定期检查，校验。
第一二一条：现场施工用高低压设备及线路，应按照施工设计及有关电气安全技术规程安装和架设。
第一二二条：线路上禁止带负荷接电或断电，并禁止带电操作。
第一二三条：融化焊锡、锡块、工具要干燥，防止爆溅。
第一二四条：喷灯不得漏气，漏油及堵塞，不得在易燃、易爆场所点火及使用，工作完毕，灭火放气。
第一二五条：配制环氧树脂及沥青电缆胶时，操作地点应通风良好，并必须戴好防护用品。
第一二六条：不得使用锡焊容器盛装热电缆胶。
高空浇注时，下方不得有人。
第一二七条：有人触电，立即切断电源，进行急救，电气着火，应立即将有关电源、切断，使用泡沫灭火器或干砂灭火。
第二节设备及内线安装第一二八条：安装高压油开关、自动空气开关等有返回弹簧的开关设备时，应将开关置于断开位置。
第一二九条：多台配电箱（盘）并列安装时，手指不得放在两盘的结合处，也不得触摸连接螺孔。
第一三零条：剔槽打眼时，锤头不得松动，铲子应无卷边、裂纹，戴好防护眼睛，楼板、砖墙打透眼时，板下、墙后不得有人靠近。
第一三一条：人力弯管器弯管，应选好场地，防止滑倒和坠落，操作时面部要避开。
第一三二条：管子煨弯砂子必须烘干，装砂架子搭设牢固，并设栏杆。
用机械敲打时，下面不得站人，人工敲打上下要错开。
管子加热时，管口前不得有人。
第一三三条：管子穿带线时，不得对管口呼唤、吹气，防止带线弹力勾眼，穿导线时，应互相配合防止挤手。
第一三四条：安装照明线路不准直接在板条天棚或隔音板上通行及堆放材料。
须通行时，应在大楞上铺设脚手板。
第一节外线及电缆工程第一三五条：电杆用小车搬运，应捆绑卡牢。
人抬时，动作一致，电杆不得离地过高。
第一三六条：人工立杆，所用叉木应坚固完好，操作时，互相配合，用力均匀，机械立杆，两侧应设溜绳。
立杆时坑内不得有人，坑基夯实后，方准拆去叉木或拖拉绳。
第一三七条：登杆前，杆根应夯实牢固。
电工作业指导书
电工作业指导书一、任务概述本作业指导书旨在提供电工作业的详细步骤和操作要点，以确保电工能够安全、高效地完成各种电力设备的安装、维修和调试工作。
二、作业准备1. 工具和设备准备：- 绝缘手套、绝缘靴、绝缘垫等个人防护装备- 电工工具箱：螺丝刀、钳子、电钻、电动扳手等- 测量仪器：电压表、电流表、接地电阻测试仪等- 绝缘测试仪：用于检测电力设备的绝缘状况- 手电筒、安全带等其他必要工具和设备2. 材料准备：- 电线、电缆、插座、开关等电气材料- 绝缘胶带、绝缘管等绝缘材料- 接线端子、绝缘套管等连接材料- 电源、保险丝等电力供应材料3. 安全措施：- 确保工作区域通风良好，防止电气设备过热- 确保工作区域干燥，防止电气设备受潮- 断开电源，并使用绝缘测试仪确认设备已经失去电源供应- 在进行维修和调试工作前，确保设备已经完全停止运行三、作业步骤1. 安全检查：- 确保作业区域无明火和易燃物品- 检查电源线路是否正常，无短路和漏电现象- 检查电气设备的接地是否良好2. 作业前准备：- 确认所需材料和工具已经准备齐全- 穿戴个人防护装备，包括绝缘手套、绝缘靴等- 根据作业要求，制定详细的作业计划和步骤3. 作业操作：- 根据作业计划，按照正确的顺序进行操作- 使用正确的工具和设备进行电线的剥皮、接线等操作- 注意安全距离，避免触碰带电部分- 在操作过程中，注意观察设备的运行状态，及时发现异常情况并采取措施4. 作业完成：- 完成作业后，清理工作区域，归还工具和设备- 对作业过程中使用的工具和设备进行检查和维护- 将作业结果进行记录，包括设备的维修情况、测试数据等四、常见问题及解决方法1. 电气设备无法正常运行：- 检查电源线路是否接触良好- 检查保险丝是否熔断- 检查设备是否受潮或损坏2. 电气设备发生漏电：- 检查接地是否良好- 检查设备的绝缘状况- 检查电源线路是否有短路3. 电气设备发生过热：- 检查设备是否过载- 检查设备的散热情况- 检查电源线路是否正常五、安全注意事项1. 严格按照操作规程进行作业，不得擅自更改或省略任何步骤2. 在进行高压电气设备的操作时，必须由具备相关资质的电工进行3. 在作业过程中，严禁吸烟、使用明火或靠近易燃物品4. 在进行维修和调试工作前，必须确保设备已经断电，并使用绝缘测试仪确认设备已失去电源供应5. 在进行高空作业时，必须使用安全带，并确保安全带连接牢固6. 在作业过程中，严禁触碰带电部分，必要时使用绝缘工具进行操作六、作业质量控制1. 作业前，对电气设备进行全面检查，确保设备完好无损2. 作业过程中，严格按照操作规程进行操作，确保每个步骤的准确性和安全性3. 作业后，对设备进行全面测试，确保设备能够正常运行4. 作业结果记录，包括设备的维修情况、测试数据等，以备后续参考七、总结本作业指导书详细介绍了电工作业的步骤、操作要点和安全注意事项，通过严格遵守操作规程和安全要求，电工能够安全、高效地完成各种电力设备的安装、维修和调试工作。
电气单体调试试验作业指导书
电气单体调试试验作业指导书目录:一、引言二、试验目的三、试验仪器及材料四、试验方法及步骤1. 测量电流和电压2. 调整电流和电压3. 观察电气单体的工作情况五、试验数据记录与分析六、结论七、安全注意事项八、参考文献一、引言：电气单体调试试验是电气工程中必不可少的一项工作，通过试验可以对电气单体的工作情况进行观察，并对其进行调整，以确保其正常运行。
本次试验的目的是对电气单体进行调试并观察其工作情况，以确定其非故障运行情况。
二、试验目的：1.了解电气单体的基本原理和工作原理；2.掌握电气单体的调试方法和步骤；3.观察电气单体的工作情况，判断其是否正常运行；4.分析试验数据，得出结论。
三、试验仪器及材料：1.电流表、电压表；2.电源；3.待调试的电气单体。
四、试验方法及步骤：1.测量电流和电压：（1）将电源与电气单体连接；（2）使用电流表和电压表分别测量电气单体的电流和电压。
2.调整电流和电压：（1）根据电气单体的工作原理和要求，调整电流和电压的大小；（2）逐步调整，观察电气单体的工作情况，确保调整到合适的数值。
3.观察电气单体的工作情况：（1）观察电气单体是否能正常工作，如发出声音、发光等；（2）观察电气单体是否存在异常情况，如过热、损坏等。
五、试验数据记录与分析：记录电流和电压的大小，并观察电气单体的工作情况。
根据数据和观察情况进行分析，判断电气单体是否正常工作。
六、结论：根据试验数据和观察情况得出结论，判断电气单体是否调试成功，并能否正常工作。
七、安全注意事项：1.在进行试验之前，检查仪器和设备是否正常，确保无故障；2.操作时，要按照正确的步骤进行，不得胡乱操作，防止意外发生；3.注意保护个人安全，佩戴好相关的防护用具；4.试验完成后，将仪器和设备进行清理和归放，保持实验室的整洁。
八、参考文献：1. 电气工程实验教程，XXX，XXX出版社。
2. 电气工程调试技术手册，XXX，XXX出版社。
以上是关于电气单体调试试验的作业指导书，希望对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气调试作业指导书
1适用范围
适用于建筑电气安装工程10KV及以下电气设备的调试。
2 环境保护与施工安全
2.1 安全措施
2.1.1 在进行电气试验时，应正确穿戴和使用相应的电气绝缘用具，电气绝缘用具应定期检查鉴定。
2.1.2试验接线、仪表初始状态、表计倍率及零位等应正确无误。
试验结束后充分放电后，及时拆除试验用接线及仪表。
2.1.3电气调试过程应有专人指挥，专人操作。
试送电必须由两人执行，对设备较熟悉者担任监护人。
2.1.4送电合闸按照电源侧、刀闸、负荷开关、设备的顺序（断电操作顺序相反）依次进行操作，不得带负荷拉刀闸。
所有电气元件外壳、盖应安装齐全。
第 1 页
