聚氯乙烯氯乙烯合成实用工艺原理讲解
聚氯乙烯生产工艺
聚氯乙烯生产工艺聚氯乙烯（Polyvinyl Chloride，PVC）是一种重要的合成塑料，广泛应用于建筑、电子、医疗器械、包装等领域。
下面将介绍一种常用的聚氯乙烯生产工艺。
聚氯乙烯的生产主要包括聚合反应、开卷加热、引流、抽吸、压管、冷却、切割等步骤。
首先，将氯乙烯作为原料进行聚合反应。
通常使用自由基聚合反应，即通过加入引发剂来引发聚合反应，产生聚合物聚氯乙烯。
反应温度一般在40-70摄氏度之间。
在聚合反应完成后，将聚合物通过开卷加热机组进行加热处理。
加热的目的是将聚合物加热至可塑化温度，使其变得柔软易塑性。
然后，将加热后的聚合物转移到塑料瓦楞管挤出机组中。
在挤出机组中，将加热的聚合物通过挤出钢筒进行挤出，形成一定形状和尺寸的管道。
在管道形成过程中，需要通过抽吸机组将产生的气体排除，保证聚合物的成型质量。
挤出形成的聚氯乙烯管道需要进行压管处理，即使其形成规定的形状和尺寸。
通常使用专用的加卸模器来控制管道的成型。
在压管的过程中，需要通过冷却装置将聚氯乙烯管道进行冷却，使其保持稳定形状。
冷却后的聚氯乙烯管道通过切割机组进行切割，形成所需的长度。
通常使用旋转切割机来进行切割，保证切面平整。
最后，对切割成型的聚氯乙烯管道进行质量检查，确保其达到相关的标准要求。
对于一些特殊领域的聚氯乙烯产品，还需要进行进一步的后处理，如喷涂、印刷等操作。
总的来说，聚氯乙烯的生产工艺包括聚合反应、加热塑化、挤出压管、冷却切割等步骤。
这种工艺能够高效地生产出优质的聚氯乙烯产品，满足各个领域的需求。
随着科技的不断发展，聚氯乙烯的生产工艺也在不断进步，使其更加环保、高效。
pvc 原理
pvc 原理PVC（聚氯乙烯）是一种常用的塑料材料，具有良好的物理性能和化学稳定性，广泛应用于建筑、制造业和日常用品等领域。
其原理基于聚合反应，下面将详细介绍PVC的制备过程以及相关原理。
PVC的制备过程可以分为两个主要步骤：氯乙烯生成和聚合反应。
首先，通过氯化工艺制备氯乙烯（C2H3Cl），这是PVC的基础单体。
氯化工艺通常使用氯化氢气和乙烯反应，生成氯乙烯。
氯乙烯生成后，需要对其进行聚合反应，构成高分子量的PVC。
聚合反应过程可以通过两种方法进行：自由基聚合和阴离子聚合。
其中，自由基聚合是应用最广泛的方法。
自由基聚合是通过引入自由基引发剂来触发聚合反应。
自由基引发剂在一定条件下分解，产生自由基，然后与氯乙烯发生反应，并将其连接成高分子链。
自由基聚合过程中，反应速度快，反应活性高，可以在较短的时间内制备大量的PVC。
另一种聚合方法是阴离子聚合，它通过向氯乙烯中加入阴离子引发剂来触发聚合反应。
阴离子引发剂与氯乙烯反应生成阴离子，在此基础上进行链延长，形成高分子PVC。
相较于自由基聚合，阴离子聚合速度较慢，但在制备特定性能要求的PVC时具有一定优势。
无论是自由基聚合还是阴离子聚合，制备出的PVC都可以通过加入适量的增塑剂和稳定剂来改善其性能，以满足不同的应用需求。
增塑剂可以提高PVC的柔韧性和抗冲击性，稳定剂可以提高PVC在高温条件下的稳定性。
总结起来，PVC的制备原理主要包括氯乙烯生成和聚合反应两个步骤。
聚合反应可以通过自由基聚合和阴离子聚合两种方法进行。
通过控制聚合条件以及添加增塑剂和稳定剂，可以制备出满足不同要求的PVC产品。
PVC聚合工艺原理讲解
在聚合反应进行约4个小时后体系压力开始降低， 在聚合反应进行约4个小时后体系压力开始降低，待体 系压力降至规定值后便向体系加入配方量的终止剂终止聚 系压力降至规定值后便向体系加入配方量的终止剂终止聚 合反应。对于反应结束的釜，人工启动釜下出料泵将浆料 合反应。对于反应结束的釜，人工启动釜下出料泵将浆料 出料到出料槽，出料槽内加入聚醚类消泡剂， 出料到出料槽，出料槽内加入聚醚类消泡剂，在回收管线 入聚醚类消泡剂 上加入阻聚剂（壬基苯酚）同时对刚出完料的釜和浆料槽 上加入阻聚剂（壬基苯酚）同时对刚出完料的釜和浆料槽 进行高低压VCM残留回收。 进行高低压VCM残留回收。 VCM残留回收 出料槽内经回收过的PVC浆料连续用汽提供料泵送往汽 出料槽内经回收过的PVC浆料连续用汽提供料泵送往汽 PVC 提塔塔顶。浆料在塔内与塔底进入的蒸汽逆向流动精馏， 提塔塔顶。浆料在塔内与塔底进入的蒸汽逆向流动精馏， 的蒸汽逆向流动精馏 塔顶馏出物经5℃水冷凝器冷凝后回收， 塔顶馏出物经5℃水冷凝器冷凝后回收，汽提塔底出来的 5℃水冷凝器冷凝后回收 PVC浆料送往离心干燥工序。 PVC浆料送往离心干燥工序。 浆料送往离心干燥工序
4
悬 浮 法 氯 乙 烯 聚 合 工 艺
氯乙烯悬浮聚合反应是自由基性链锁聚合反应， 氯乙烯悬浮聚合反应是自由基性链锁聚合反应，即在聚合釜内加入 一定量的无离子水，在引发剂、分散剂及其他助剂作用下， 一定量的无离子水，在引发剂、分散剂及其他助剂作用下，借助较强的 搅拌和剪切作用，使氯乙烯单体在一定的温度和压力下进行分子聚合。 搅拌和剪切作用，使氯乙烯单体在一定的温度和压力下进行分子聚合。 聚合釜经定量涂壁液喷淋涂壁后（目的是防粘釜），往釜内加入配 聚合釜经定量涂壁液喷淋涂壁后（目的是防粘釜），往釜内加入配 ）， 方量的缓冲剂碳酸氢铵溶液以稳定聚合体系的pH值 方量的缓冲剂碳酸氢铵溶液以稳定聚合体系的pH值，然后在加入配方量 pH 的热无离子水的同时（水加入约1 的热无离子水的同时（水加入约1～2吨后，单体也开始入料，同时启动 吨后，单体也开始入料， 聚合釜搅拌），向釜内加入配方量的新鲜VCM和回收VCM，搅拌约1 聚合釜搅拌），向釜内加入配方量的新鲜VCM和回收VCM，搅拌约1分钟后 ），向釜内加入配方量的新鲜VCM和回收VCM 体系温度升至59℃（此时聚合釜内的温度应该比聚合反应温度高大约2℃， 体系温度升至59℃（此时聚合釜内的温度应该比聚合反应温度高大约2℃， 59℃ 2℃ 因为在助剂入料期间釜内温度会下降），然后加入配方量的分散剂和引 因为在助剂入料期间釜内温度会下降），然后加入配方量的分散剂和引 ）， 发剂（过氧化二碳酸双（ 乙基）乙酯）以引发聚合反应。 发剂（过氧化二碳酸双（2-乙基）乙酯）以引发聚合反应。整个反应过 程通过控制聚合釜夹套和挡板的循环水流量来控制聚合体系温度在要求 范围内， 证得到规定聚合度的PVC产品。 PVC产品 范围内，以保证得到规定聚合度的PVC产品。
聚氯乙烯生产工艺
聚氯乙烯生产工艺
聚氯乙烯（PVC）是一种常见的合成塑料，主要用于制造管道、电线、地板、包装材料等。
下面是一种常用的聚氯乙烯生产工艺：
1. 聚合反应：将氯乙烯（C2H3Cl）与过氧化氢（H2O2）等引发剂一起加入聚合釜中，进行聚合反应。
反应生成的聚氯乙烯分子形成高分子量的链状结构。
2. 催化氯化：将聚合得到的聚氯乙烯颗粒与氯气（Cl2）反应，进行催化氯化反应。
这个过程主要是为了增加聚氯乙烯的氯含量，提高其耐候性和抗老化性能。
3. 粉碎：将催化氯化反应得到的固体聚氯乙烯块状物粉碎成粉末状，以便后续的加工处理。
4. 塑化剂添加：将聚氯乙烯粉末与塑化剂（如邻苯二甲酸
二丁酯）混合，加入混炼机进行塑化。
塑化的目的是使聚
氯乙烯粉末变得可塑性，便于成型加工。
5. 成型加工：将塑化后的聚氯乙烯料料送入模具中，经过
压制、挤出、注塑等加工工艺，制成所需的聚氯乙烯制品。
以上是一种简化的聚氯乙烯生产工艺，实际生产中还会包
括其他步骤和辅助设备。
不同的工艺会根据产品的不同要
求和生产规模而有所调整。

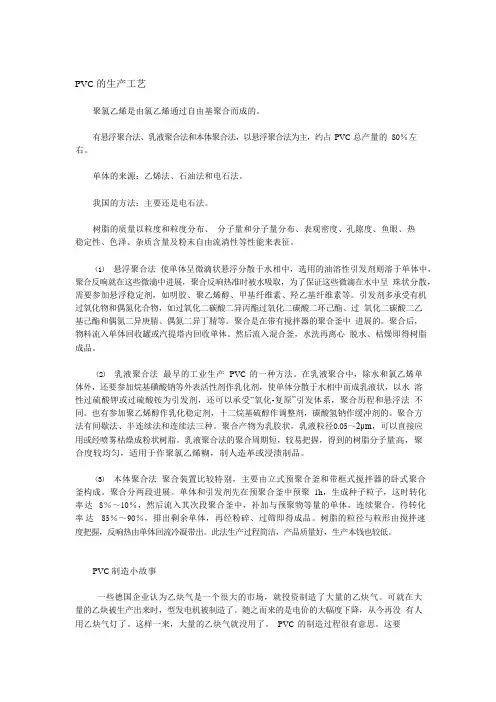

聚氯乙烯(PVC)的生产工艺和基础知识
开头被大量生产应用。
PVC的特性
玻璃化温度:85℃.熔点:130℃。无定型态密度(25℃):1.385g/cm3。
晶体密度(25℃):1.52g/cm3。生产的PVC分子量一般在5万～12万范围内，具有较大的多分散性，分子量随聚合温度的降低而增加。
（1）悬浮聚合法使单体呈微滴状悬浮分散于水相中，选用的油溶性引发剂则溶于单体中，聚合反响就在这些微滴中进展，聚合反响热准时被水吸取，为了保证这些微滴在水中呈珠状分散，需要参加悬浮稳定剂，如明胶、聚乙烯醇、甲基纤维素、羟乙基纤维素等。引发剂多承受有机过氧化物和偶氮化合物，如过氧化二碳酸二异丙酯过氧化二碳酸二环己酯、过氧化二碳酸二乙基己酯和偶氮二异庚腈、偶氮二异丁腈等。聚合是在带有搅拌器的聚合釜中进展的。聚合后，物料流入单体回收罐或汽提塔内回收单体。然后流入混合釜，水洗再离心脱水、枯燥即得树脂成品。
PVC制造小故事
一些德国企业认为乙炔气是一个很大的市场，就投资制造了大量的乙炔气。可就在大量的乙炔被生产出来时，型发电机被制造了。随之而来的是电价的大幅度下降，从今再没有人用乙炔气灯了。这样一来，大量的乙炔气就没用了。PVC的制造过程很有意思。这要
从100多年前的德国说起——当时电的价格很贵，照明用灯是一般是用乙炔气为燃料的。
（3）本体聚合法聚合装置比较特别，主要由立式预聚合釜和带框式搅拌器的卧式聚合釜构成。聚合分两段进展。单体和引发剂先在预聚合釜中预聚1h，生成种子粒子，这时转化率达8％～10％，然后流入其次段聚合釜中，补加与预聚物等量的单体，连续聚合。待转化率达85％～90％，排出剩余单体，再经粉碎、过筛即得成品。树脂的粒径与粒形由搅拌速度把握，反响热由单体回流冷凝带出。此法生产过程简洁，产品质量好，生产本钱也较低。
PVC聚合工艺原理
3.2聚合工序工作原理氯乙烯悬浮聚合反应是自由基型链锁聚合反应，即在聚合釜内加入一定量的无离子水，在引发剂、分散剂及其它助剂作用下，借助较强的搅拌作用，在一定的温度和压力下进行聚合反应。
该反应过程分链引发、链增长、链转移、链终止阶段。
3.2.1 物料特性3.2.1.1物理性质(1) 主要物理常数：在常温常压下氯乙烯是一种无色有乙醚香味的气体，其沸点：－13.9℃；凝固点：－159.7℃；临界温度：142℃；临界压力：5.29MPa。
(2) 氯乙烯在不同压力下的沸点：由表中可以看出，虽然氯乙烯在常压下的沸点是－13.9℃，但加压后就可以得到液体氯乙烯。
(3) 蒸气压：蒸气压力和温度关系见表3.2-1，也可按下式计算求出VC蒸气压力logP = 0.8420 －1150.9/T + 1.75logT－0.002415T其式中P单位为绝对大气压，T绝对温度K = 273 + t℃表3.2-1 VC的蒸气压(4) VC 的潜热见表3.2-2：潜热：蒸发或冷凝每克VC所需的热量。
表3.2-2 VC的潜热(5) VC蒸气的比容见表3.2-3：表3.2-3 VC饱和蒸气的比容(6) 液体VC的密度：温度越高，密度越小，见表3.2-4，也可按下式计算出：d=0.9471－0.001746T－0.00000324T2式中：d—液体VC的密度克/毫升T—温度℃表3.2-4 VC液体的密度温度℃密度克/毫升温度℃密度克/毫升－12.96 0.9692 39.57 0.87331.32 0.9443 48.2 0.855513.49 0.9223 59.91 0.831028.11 0.8955(7) VC易溶于丙酮、乙醇和烃类中，微溶于水。
(8) VC易燃与空气混合形成爆炸物，爆炸浓度范围为4—21.7%（体积比），所以使用VC要特别注意安全。
(9) VC对人有麻醉作用，空气中VC的最大允许浓度为500PPm，当VC蒸气浓度达到1%时，可使人有麻醉感觉，达到5%以上出现头晕，浑身软弱无力，逐渐神志不清。
氯乙烯本体聚合制备聚氯乙烯的合成工艺
3.5 氯乙烯本体聚合制备聚氯乙烯的合成工艺3.5.1 概述氯乙烯聚合为聚氯乙烯的反应属于自由基连锁机理。
由于生成的聚氯乙烯不能溶于单体氯乙烯而沉淀析出，氯乙烯的本体聚合属于非均相聚合。
生成的聚氯乙烯产品为具有不同孔隙率的粉状固体。
世界上大规模生产PVC的方法有三种，悬浮聚合法占75％，乳液聚合法占15％，本体聚合法占10％。
我国悬浮聚合法占94％，其余为乳液聚合法。
本体聚合法仅在个别厂家计划生产。
氯乙烯本体聚合的优点有聚合体系无需介质水，免去干燥工序；设备利用率高，生产成本低；产品热稳定性、透明性均优于悬浮聚合产品；产品吸收增塑剂速度快，成型加工流动性好。
但是氯乙烯本体聚合工艺也有一些缺点：聚合釜溶剂较小，目前最大为 50 M3 ，而悬浮聚合釜溶剂为 230 M3 ，产能有限；聚合工艺技术没有悬浮法成熟，本体聚合方法正处于发展之中。
表3-5-1本体聚合和悬浮聚合本体法生产的聚氯乙烯产品主要用途：管材管件、建筑及装饰材料、包装材料及薄膜、电子电器及电线电缆、交通运输材料、医用器材及制品等。
3.5.2 聚合体系各组分及其作用一、单体氯乙烯氯乙烯的沸点为－14℃，加压或冷却可液化，工业上贮运为液态；氯乙烯作为vc本体聚合的主要原料，对其纯度的要求相当高，一般大于99.9%，微量的杂质的存在对聚合过程和产品树脂的颗粒特性有着显著的影响。
氯乙烯有较强的致肝癌毒性，树脂中残留单体应5ppm 以下。
存放氯乙烯液体的贮槽装料系数不得超过85％。
二、引发剂氯乙烯本体聚合所用的引发剂多为有机过氧化物，一般为过氧化二碳酸二（2-乙基己酯）（PDEH或EHP）、过氧化乙酰基环己烷磺酰（ACSP）、过氧化十二酰（LPO）和丁基过氧化酸酯（TBPND）等，也可用将两种以上引发剂复合使用。
三、添加剂为了提高产品性能、保证产品质量和生产安全，在聚合过程中需加入少量添加剂。
一般为有机或无机化学品。
①增稠剂一般是巴豆酸，乙酸乙基酯共聚物等，用来调节产品的黏度、孔隙度和疏松度，以便于提高初级粒子的粘度使之在凝聚过程中生成更为紧密的树脂颗粒。
聚氯乙烯合成原理
聚氯乙烯合成原理
聚氯乙烯（PVC）是一种常见的人造塑料材料，其合成原理主要包含以下三个方面：
1. 原料制备
聚氯乙烯的合成需要以氯乙烯（VC）为原料，而氯乙烯的生产则通常采用乙烯氯化法。
首先，乙烯在催化剂（如三氯化铁）存在下进行氯化反应，生成二氯乙烷（DC）和少量三氯乙烷（TC）。
然后，二氯乙烷在热裂解反应中转化为氯乙烯（VC）和氢气。
2. 聚合反应
聚氯乙烯的聚合反应通常采用自由基聚合机理，通过引发剂引发聚合反应，产生自由基并进而引发单体聚合。
具体聚合方法有悬浮聚合法、乳液聚合法和本体聚合法等。
3. 产物分离
聚氯乙烯合成后需要进行分离和纯化，以去除其中的未反应单体、催化剂和助剂等杂质。
常用的分离方法包括汽提法和醇洗法。
汽提法是通过在减压条件下将聚氯乙烯树脂中的低分子物质蒸馏出来，醇洗法则是用醇类溶剂对聚氯乙烯树脂进行洗涤，以去除其中的低分子物质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
合成工艺讲解课件1、合成工序的生产任务：本工序的主要任务是将盐酸工序送来的HCL和乙炔工序送来的C2H2经混合脱水、转化、清净、压缩、精馏过程生产出纯度为99.99%的氯乙烯单体供聚合使用。
合成工序是烧碱和PVC的衔接工序，前为盐酸工序和乙炔工序，后供聚合，是PVC的工艺核心。
2、氯乙烯 C2H3Cl 分子量：62.5物理性质：在常温常压下氯乙烯是一种无色有乙醚香味的气体，其沸点为-13.9℃，凝固点为-159.7℃。
爆炸性: 氯乙烯易燃，与空气混合形成爆炸性混合物，爆炸范围4-21.7%(体积比)。
毒性：氯乙烯对人有麻醉作用，对肝脏有影响，可使人中毒。
当其浓度在0.1%以上时，开始有麻醉现象，表现为困倦，注意力不集中，随后出现视力模糊，走路不稳，在其浓度达20-40%时，可使人产生急性中毒，呼吸缓慢以致死亡，长期接触能引起消化系统疾病。
空气中允许浓度为30mg/m33、乙炔：C2H2 ，分子量：26物理性质：在常温下纯乙炔为无色气体，工业乙炔因含有硫化氢、磷化氢等杂质，而具有特殊的刺激性的气味。
沸点：-83.66℃凝固点：－85℃爆炸性:下列情况下可以爆炸：A：高温(550℃)加压(>1.5表压)或有某些物质存在时，如电石氧化铝、铜屑、氢氧化铁等。
B：与空气混合在2.3-81%范围时，特别在含乙炔7-13%时。
C：与氧混合在2.5-93%范围时，特别在含乙炔30%时。
D：当乙炔和氯气混合时，在阳光下即能爆炸。
E：与铜、汞、银接触生成相应的金属化合物时。
空气中允许浓度为500mg/m3。
4、氯化氢：HCl，分子量：36.46物理性质：是一种无色有刺激性气味的气体。
沸点：-84.8℃，极易溶于水化学性质：性质活泼，除贵金属外能与大多数金属反应，生成金属氯化物，对各种植物纤维亦有强烈的腐蚀性。
空气中允许浓度为15mg/m35、阻火器及乙炔砂封的工作原理。
目前阻火器普遍使用的是金属丝网过滤器，筒体内部布置了较多的金属丝网，目的是吸收热量，因为金属是热的良导体，从而阻断了燃烧三要素之一：燃烧所需要的热量。
燃烧三要素是可燃物、助燃物、燃烧所需的热量。
由于吸收了大量的热量，使的即使存前两个因素都存在，但是由于热量不够，使得可燃物达不到燃烧（自燃）所需要的温度，自然就燃烧过程就无法继续进行，只能终止。
简单的说阻火器的灭火原理是当火焰通过狭小孔隙时，由于冷却作用使热损失突然增大而中止燃烧。
影响阻火器性能的因素为阻火层厚度及其孔隙或通道的大小。
6、混合器结构及工作原理：示意图讲解，过氯的影响和现象，如何对其进行控制和检测，结合本厂的情况,及过氯后的处理。
7、酸雾过滤器的结构和工作原理：示意图讲解8、混合脱水的工作原理：乙炔和氯化氢混合后，进行冷冻脱水时，其冷凝水则以40%的盐酸雾析出，混合气的含水取决于冷冻温度。
温度控制在-14±0.5 ℃,可使混合气含水达到0.013%以下(指标：0.06%)。
在混合气冷冻脱水过程中，冷凝的40％盐酸，除少量是以液膜状自石墨冷却器列管内壁流出外，大部分呈极细微的“酸雾”悬浮于混合气流中，形成“气溶胶”，采用浸渍3～5％憎水性有机硅树脂的5～10μm细玻璃纤维，发现“气溶胶”与垂直的玻璃纤维相碰撞后，大部分雾粒被截留，在借重力向下流动的过程中液滴逐渐增大，最后滴落下来并排出。
9、混合脱水的目的：①原料气中存在的水分容易溶解HCL形成盐酸，严重腐蚀转化器。
②水分的存在易使转化器的催化剂结块，降低催化剂的活性，还导致整个转化系统的阻力增加，气流分布不均匀，局部地方由于反应特别剧烈而过热，HgCl2的升华加剧，催化剂的活性迅速降低③水分的存在还容易发生副反应，C2H2+H2O－－－－－CH3CHO乙醛在精制中不易除去，成为VC单体中的杂质，对聚合反应有一定的影响。
10、原料气进入转化系统的要求：①HCL:纯度≥93%,游离氯<0.04%②乙炔:纯度>98.5%,含氧<1%,不含S、P.③混合气水分＜0.06％．④预热器后的混合气温度>75℃。
11、原料气摩尔比的控制及控制过高过低有什么影响？HCl:C2H2为1.05－1.1：1。
原因为：原料过量利于反应向右进行。
①HCL比乙炔便宜。
②乙炔过量会使触媒中毒失去活性。
③分子比控制过大会造成HCL消耗增大，中和碱洗吸收负荷增重。
还易造成过量的HCL和氯乙烯反应生成副产物二氯乙烷④分子比控制过小，会使乙炔反应不完全，乙炔的转化率降低。
12、转化原理：乙炔和HCL反应原理乙炔气体和氯化氢气体按照1：1.03～1.10的比例混合后，通过氯化高汞触媒催化，在约180℃温度下反应生成粗氯乙烯。
反应方程式C2H2 + HCl → C2H3Cl＋29.8 kcal/mol(124.8kJ/mol)HCL与C2H2反应历程分为5个步骤①外扩散：乙炔和氯化氢向碳的外表面进行扩散。
②内扩散：乙炔、氯化氢经碳的微孔通道向内表面扩散。
③表面反应：乙炔、氯化氢在升汞催化剂活化中心反应发生加成反应生成氯乙烯。
④内扩散：氯乙烯经碳的微孔通道向碳的外表面扩散。
⑤外扩散:氯乙烯自碳外表面向气流扩散。
13、影响氯乙烯合成反应的因素有那些？①原料气纯度:合成反应对原料气有严格的要求，要求HCL:纯度≥93%,游离氯<0.04%乙炔:纯度>98.5%,含氧<1%,不含S、P.②触媒质量及转化器触媒的装填情况：触媒的含汞量要求8－12％，触媒水分要求<0.3％。
③水分：HCL与C2H2混合气的水分要求<0.06％。
④反应温度：最佳反应温度130－180℃。
⑤空间流速：25－40Nｍ3C2H2/ｍ3触媒h⑥HCL与乙炔的摩尔比：1.05－1.1：1。
14、粗氯乙烯清净的原理：清净的目的：合成反应后的粗氯乙烯内含有大量氯化氢、未反应的乙炔、氮气。
氢气、二氧化碳等气体，以及转化副反应生成的乙醛、二氯乙烷、二氯乙烯等。
为了生产高纯度单体，应彻底将这些杂质除泡沫塔吸收的原理：利用了HCL极易溶于水的原理水洗除去在水中溶解度大的氯化氢。
这个过程在合成工序泡沫脱酸塔内进行，可回收氯化氢。
并且利用盐酸脱析装置将回收的氯化氢再返回氯化氢总管循环利用，脱析后的稀酸返回泡沫塔做吸收液，形成闭路循环，有效解决了交通不便废酸不好外卖的问题，也降低了氯化氢单耗。
碱洗是中和泡沫吸收后残留的少量氯化氢，以及粗氯乙烯中的二氧化碳气体杂质。
碱洗吸收的原理：HCL+NaOH=Nacl+H2OCO2+2NaOH=Na2CO3+H2O2CO2+NaOH=NaHCO3NaHCO3+NaOH=Na2CO3+H2O15、影响泡沫塔的吸收效果的因素有那些？①零号样HCL含量:粗氯乙烯中含的HCL 的多少。
②进入泡沫塔气相的温度③吸收剂稀酸的浓度、温度、流量④空间流速⑤泡沫塔内部状况。
16、转化部分正常操作工艺控制要点：①乙炔流量。
②分子比。
③混合器温度④混合气水分（混合脱水的温度）⑤转化器的温度和转化率⑥中和塔碱洗塔碱样。
⑦泡沫塔吸收情况的观测和调节。
⑧各储罐池槽的液位情况。
⑨检查各部位的密封情况。
17、转化部分工艺管线材质要求第二节课件：1、盐酸脱析的工作原理：利用“氯化氢气体在水中的溶解度随温度的升高而急剧下降的”原理，故给盐酸加热溶解在水中的HCL便会挥发出来.HCL和H2O在一定的温度和压力下形成共沸混合物,也叫恒沸混合物。
同一溶液的组成随压强而变.不能用普通的蒸馏方法来分离恒沸物.故在一定压力下HCL和H2O形成共沸混合物时的HCL浓度为脱析操作的极限平衡操作.实际操作中塔底连续排出稍高于恒沸物浓度的盐酸溶液。
恒沸物的浓度取决于恒沸物上方的压力大小，压力越大，恒沸物的浓度越高。
用蒸汽加热再沸器中的盐酸，产生的高温汽液混合物由脱吸塔下部进入脱吸塔内，开始上升，与塔顶喷淋而下的28－32％的盐酸充分接触，并进行热量和质量的交换，浓盐酸中的HCL气体被脱析出来，经冷却后，得到高纯度的HCL气体（体积分数为99％以上）。
2、影响盐酸脱析效果的因素有哪些？①浓酸浓度②塔出口压力③浓酸流量④蒸汽压力⑤塔顶温度⑥解析塔内部填料情况。
3、盐酸脱析开车过程中的注意事项：简要介绍升温过程要缓慢，前期要对设备及管道用少量蒸汽暖管4、盐酸脱析设备材质的特殊性：简要介绍，石墨管和钢衬PTFE压缩岗位工艺流程简介1、压缩的目的：压缩的目的:在转化后对合成气进行加压的目的是为了提高氯乙烯的沸点,能够使精馏操作在常温下进行.如果在常压下进行精馏,必须将氯乙烯冷却至-13.9摄氏度以下,这样将会消耗较大冷量.2、压缩机的型号和能力1#压缩机LG--148/6.5每小时8000NM3上海压缩机厂生产2#压缩机LU400-7T每小时3000NM3柳州富达压缩机厂生产3#压缩机LU450-7T每小时3300NM3柳州富达压缩机厂生产3、螺杆压缩机工作原理：（1）、吸气过程：伴随着转子的旋转，齿的一端逐渐脱离啮合形成齿间容积，且齿间容积随时间不断扩大，在其内部形成一定的真空，而此时该齿间的容积又仅与吸气口连通，因此空气便在压差作用下流入其中，在该齿间容积既将与吸气口断开时，容积达到最大，吸气过程结束，压缩过程既开始。
[进气过程]（2）、封闭及输送过程：主副两转子在吸气结束时，其主副转子齿峰会与机壳闭封，此时空气在齿沟内闭封不再外流，即[封闭过程]。
两转子继续转动，其齿峰与齿沟在吸气端吻合，吻合面逐渐向排气端移动，此即[输送过程]。
（3）、压缩及喷油过程：在输送过程中，啮合面逐渐向排气端移动，亦即啮合面与排气口间的齿沟间渐渐减小，齿沟内之气体逐渐被压缩，压力提高，此即[压缩过程]。
而压缩同时润滑油亦因压力差的作用而喷入压缩室内与室气混合。
（4）、排气过程：当转子的啮合端面转到与机壳排气相通时，（此时压缩气体之压力最高）被压缩之气体开始排出，直至齿峰与齿沟的啮合面移至排气端面，此时两转子啮合面与机壳排气口这齿沟空间为零，即完成（排气过程），在此同时转子啮合面与机壳进气口之间的齿沟长度又达到最长，其吸气过程又在进行。
4、区别：①1#机为干式压缩，2#3#机为湿式压缩机。
②1#机为二级压缩，2#3#机为一级压缩。
5、压缩机启动必须为零负荷启动。
6、气柜的作用：缓冲作用，储存气体的作用。
精馏岗位工艺流程简介。
1、精馏原理：3、高低塔的作用？4、单体质量指标：单体纯度>99.99% 乙炔<10ppm，高沸物<75ppm，H2O<250ppm，HCL<100ppm。
5、惰性气体对精馏的影响：由于合成反应的原料气氯化氢气体由氢气和氯气合成制得，纯度一般只有90-96%，余下组分为氢气、二氧化碳、氧气、氮气等，这些不凝性气体含量虽低，却能在精馏系统的冷凝设备产生不良后果。
